Summary of Contents for Thunderbike Shorty

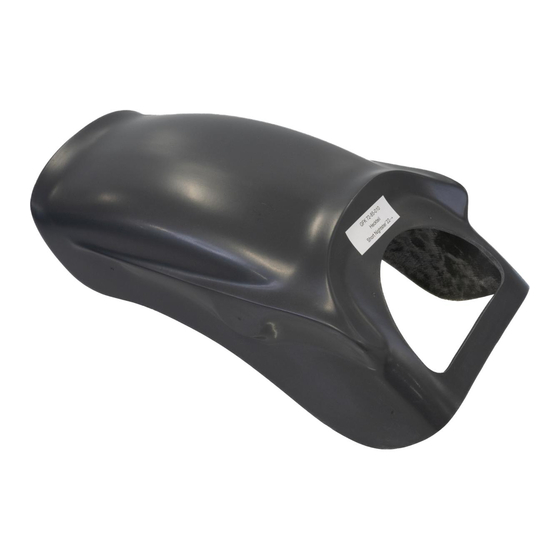

- Page 1 HECKFENDER „SHORTY“ FÜR HARLEY-DAVIDSON SOFTAIL (2018- )
- Page 2 LIEFERUMFANG: Heckteil Fenderstruts Spritzschutz M4 x 16mm-Schrauben m. Scheiben/Muttern M8 x 14mm-Schrauben M8 x 20mm-Schrauben m. Muttern Kennzeichnungsaufkleber Gutachten MONTAGEANLEITUNG: Bocken Sie das Fahrzeug so auf, dass es sicher steht. Demontieren Sie die Sitzbank und die Seitendeckel. Lösen Sie die Elektrik- Steckverbindung zur hinteren Beleuchtung. Lösen Sie die insgesamt vier TORX-Schrauben, die die Fenderstruts mit dem Rahmen verbinden (lassen Sie sich eventuell von einer zweiten Person unterstützen, die den Heckfender festhält).
- Page 3 Verwenden Sie an jeder vorderen Bohrung die M8x14mm-Schraube, an jeder hinteren Bohrung die M8x20mm-Schrauben. Richten Sie den Thunderbike Fender zum Hinterrad aus. Weiten Sie dazu gegebenenfalls die Bohrungen etwas auf. Bringen Sie gegebenenfalls Bohrungen für Beleuchtung, Blinker, Kennzeichen- und Sitzbefestigungen Wenn Sie die Position des Fenders festgelegt haben, kann er zum Lackieren wieder demontiert werden.
- Page 4 Bringen Sie vor der Vorführung zur Eintragung in den Kfz-Brief den Typenaufkleber, am vorderen Ende des Heckteils (unter dem Sitz) an (nicht das Etikett vom Trägerpapier, sondern umgekehrt, das Papier vom Etikett abrollen). Das Thunderbike-Team wünscht viel Vergnügen! Gute Fahrt!
- Page 5 REAR FENDER “SHORTY“ FOR HARLEY-DAVIDSON SOFTAIL (2018- )
- Page 6 PACKING LIST: Fender Splash guard M4 x 16mm-screws w. washers and nuts M8 x 14mm-screws M8 x 20mm-screws w. nuts Label TÜV certification INSTALLATION INSTRUCTIONS: Lift up the motorcycle at the rear frame end. Make sure the motorcycle is secure and there is no danger of it falling or rolling! Remove the seat and both side covers.
- Page 7 Mount the new struts to the frame using the OEM screws. Drill two 10mm borings at the rear marked positions and drill two 10mm borings at the front marked positions of the fender. Place the nuts from behind into the rear borings. Push the cuttings of the splash guard over the clip of the inner fender.
- Page 8 Doublecheck all nuts and bolts and look for any contact of wheel and fender! Making sure everything is safe and secure before and after test drive! Stick the label to a visible position. The Thunderbike team wishes you fun with your new parts. Have a nice and safe ride!
