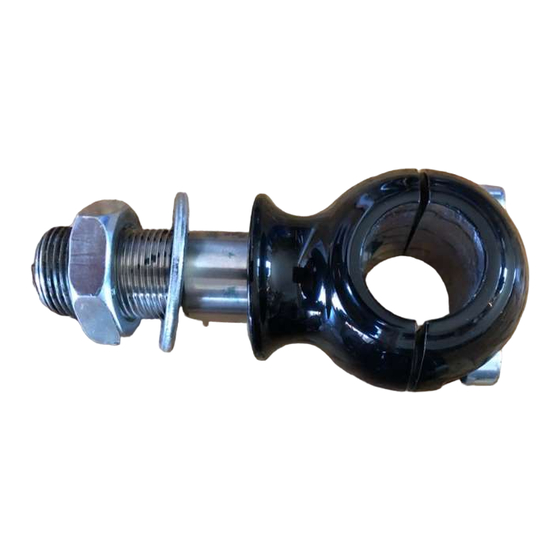

Thunderbike Old style Manual

Riser for harley-davidson models with springer front end

Available languages

RISER „OLD STYLE"

FÜR HARLEY-DAVIDSON MODELLE

MIT SPRINGER-GABEL

Table of Contents

Need help?

Do you have a question about the Old style and is the answer not in the manual?

Page 1 RISER „OLD STYLE“ FÜR HARLEY-DAVIDSON MODELLE MIT SPRINGER-GABEL...
Page 2 PACKLISTE: Menge Beschreibung Lenkerklemme Riser-Adapter Inbusschraube M12*22 U-Scheibe Ø12 MONTAGEANLEITUNG: Lösen Sie die Klemmschrauben (2) und entfernen Sie das Riser-Oberteil (23). Entfernen Sie auf der rechten Seite zusätzlich die Feder (11). Lösen Sie die Mutter (8) und entfernen Sie die Scheibe (5), die Hülsen (12) und das Riser- Unterteil (24).
Page 3 Inbusschrauben M12*22 (C) und den Unterlegscheiben am Adapter. Ziehen Sie die Schrauben mit 85 Nm (63 ft-lbs) fest. Montieren Sie den Lenker und ziehen Sie die Klemmschrauben der Riser mit 20 Nm (14,75 ft-lbs) fest. Das Thunderbike-Team wünscht viel Vergnügen. Gute Fahrt!
Page 5 RISER „OLD STYLE“ FOR HARLEY-DAVIDSON MODELS WITH SPRINGER FRONT END...
Page 6 PACKING LIST: amount item Riser Riser adapter Allen head screw M12*22 Washer Ø12 MOUNTING INSTRUCTIONS: Loosen the clamping screws (2) and remove the upper parts of the OEM risers (23). Also remove the spring (11) on the right riser. Loosen the nuts (8) and remove the washers (5), the spacers (12) and the lower parts of the risers (24).
Page 7 Tighten the screws with 85 Nm (63 ft-lbs) torque. Install the handlebar and tighten the clamping screws of the risers with 20 Nm (14,75 ft-lbs) torque. The Thunderbike team wishes you fun with your new parts. Have a nice and safe ride!
