Con una llave Allen de 7/32 pulg. (2), gire el tornillo de
ajuste en el sentido horario para aumentar la presión y en
el sentido contrahorario para disminuirla. El rango de ajuste
está entre 25 y 80 psi (1.7 y 5.5 bar). Nota: 1/4 de vuelta =
aproximadamente 3 psi (0.2 bar).
Vuelva a colocar la tapa de goma del extremo.
Cubra las terminales del presostato con la funda de goma
provista. No exponga la funda a la luz solar directa.
Importante: No exceda el tope mecánico en el presostato.

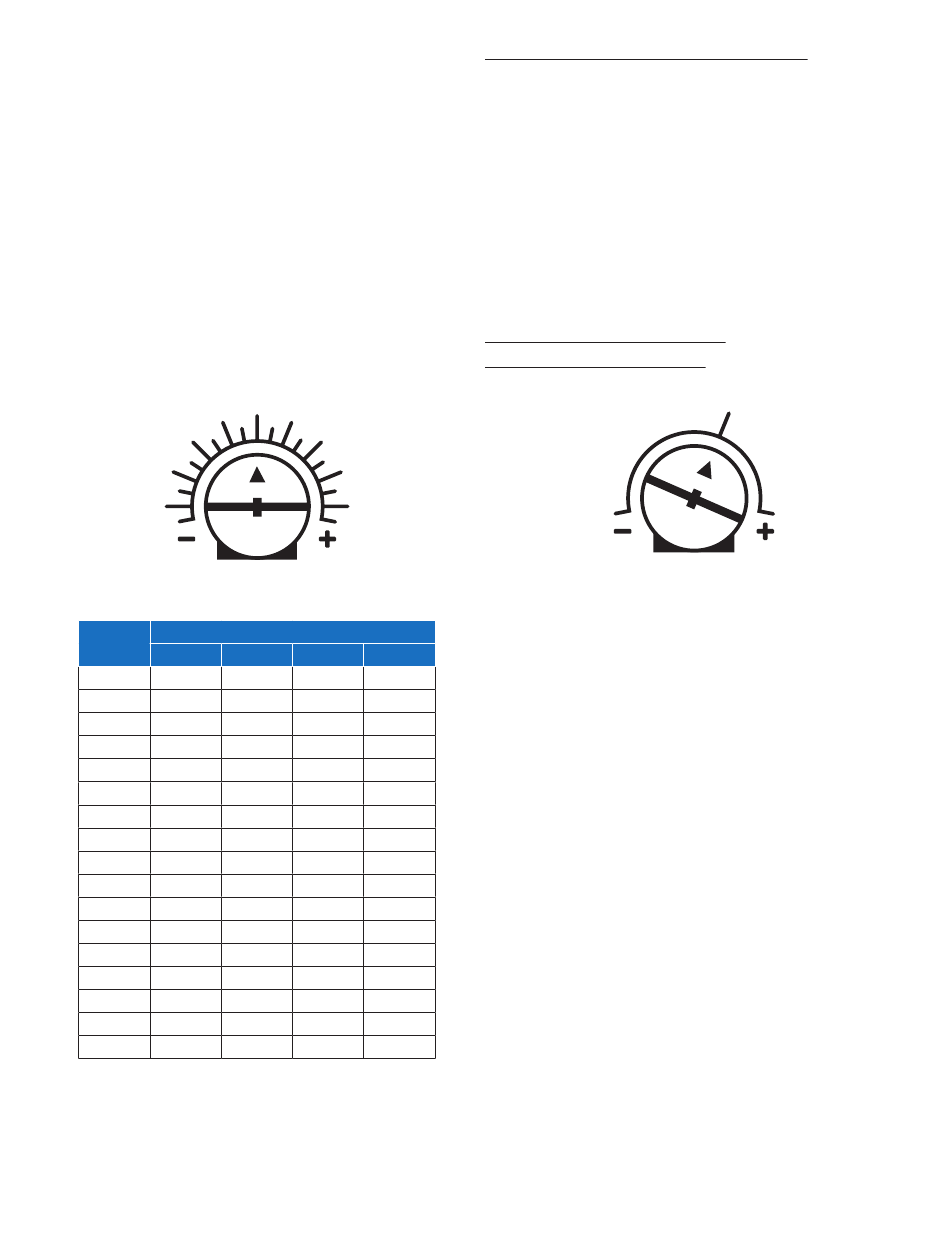

Transductor de presión: Cuando se utiliza un transductor
de presión de 4-20 mA, la presión deseada del sistema se fija
mediante la perilla de ajuste del valor de consigna. La perilla está
preajustada al 50% del rango del transductor y es ajustable del
10 al 90% en incrementos de 5%. Esto permite utilizar cualquier
rango del transductor de presión. Consulte las líneas indicadoras
que rodean la perilla y la leyenda correspondiente impresa en el
divisor al configurar el valor de consigna deseado.
VALOR DE CONSIGNA
PRESSURE
DE PRESIÓN
SETPOINT
Consulte la siguiente tabla para ver las conversiones porcentuales
a PSI para los rangos de transductores más populares.
Rango de transductores
%
100
10
10
15
15
20
20
25
25
30
30
35
35
40
40
45
45
50
50
55
55
60
60
65
65
70
70
75
75
80
80
85
85
90
90
El valor de consigna de la presión debe ajustarse con el variador
apagado. La nueva configuración no tendrá efecto hasta que se
realice un ciclo de alimentación de la unidad.
Nota: Esta perilla solo es compatible con un transductor de presión
de 4-20 mA. Se debe instalar un transductor de presión en el sistema
y la posición 1 del DIP SW2 debe estar en XDCR (DERECHA).
120
150
300
12
15
30
18
22
45
24
30
60
30
37
75
36
45
90
42
52
105
48
60
120
54
67
135
60
75
150
66
82
165
72
90
180
78
97
195
84
105
210
90
112
225
96
120
240
102
127
255
108
135
270
Flint & Walling © Copyright 2024. Reservados todos los derechos.
Flint & Walling © Copyright 2024. All rights reserved.
Función de reducción (Posición 5 del DIP SW2)
Cuando se utiliza un transductor de presión, la presión de
conexión predeterminada es del 5% del rango del transductor
por debajo del valor de consigna de la presión del sistema.
Al configurar la posición 5 del DIP SW2 a DD (DERECHA), la
presión de conexión cambiará a un 20% por debajo del valor de
consigna de la presión del sistema.
El ajuste del 20% se puede utilizar para permitir que se extraiga
más agua del tanque. Por ejemplo, con un valor de consigna del
sistema de 50 PSI, la presión de corte al 20% sería de 30 PSI.
Esto haría que la unidad mantuviera la presión del sistema a 50
PSI cuando está en funcionamiento, pero cuando el sistema está
en espera, la unidad no arrancará el motor hasta que la presión
del sistema caiga por debajo de 30 PSI.
Importante: La precarga del tanque de presión debe ser menor que
la presión de corte para evitar el vaciado del tanque.
Ajustes de rendimiento adicionales
Sensibilidad a la carga insuficiente
CARGA INSUFICIENTE
UNDERLOAD
El Commander 3 está preconfigurado para garantizar la
detección de fallas por carga insuficiente en una amplia variedad
de aplicaciones. A veces (como en pozos poco profundos
con algunas bombas), este nivel de disparo puede resultar
en fallas innecesarias. Si la bomba está instalada en un pozo
poco profundo, deje que el variador funcione y observe el
comportamiento del sistema. Una vez que el sistema comience a
regular la presión, verifique el funcionamiento a varios caudales
para asegurarse de que la sensibilidad predeterminada no cause
fallas molestas por sobrecarga.
Nota: Cuando se configura para su uso con una bomba sobre el
suelo, el variador incluye un retardo establecido para permitir que la
bomba se cebe por completo. Cada vez que se enciende la bomba,
cualquier condición de carga insuficiente se ignorará durante un
período de dos minutos para permitir que la bomba se cebe.
Si es necesario ajustar el nivel de disparo de carga insuficiente,
apague y espere diez minutos para que el controlador descargue
la energía almacenada. Una vez que los voltajes internos hayan
caído, ubique el potenciómetro de carga insuficiente en la
esquina superior derecha de la placa de interfaz.
Conjunto poco profundo: Si la bomba está instalada en un
pozo extremadamente poco profundo o artesiano y el controlador
se dispara en una falla de carga insuficiente, el potenciómetro
de carga insuficiente deberá girarse en sentido contrahorario
para reducir la configuración de sensibilidad. Compruebe el
funcionamiento del sistema y repita las veces que sea necesario.
Conjunto profundo: En los casos en que la bomba esté colocada
a mucha profundidad, haga funcionar el sistema a descarga
abierta para bombear el pozo y observe para asegurarse de que
se detecte correctamente una carga insuficiente. Si el sistema no
se dispara como debería, será necesario ajustar el potenciómetro
de carga insuficiente en sentido horario para aumentar el ajuste de
sensibilidad. Compruebe el funcionamiento del sistema y repita las
veces que sea necesario.
