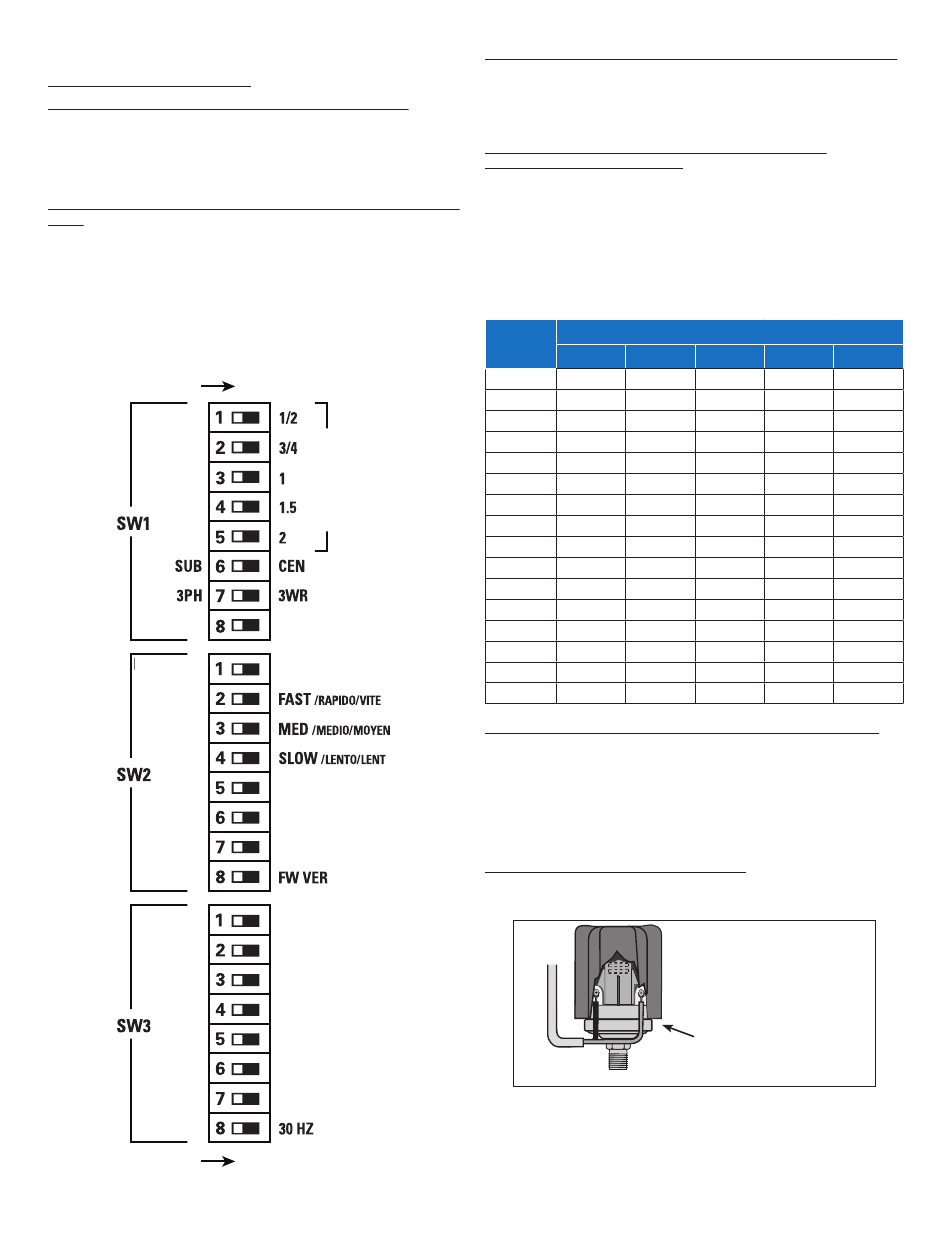

CONFIGURACIÓN DEL CONTROLADOR
Selección del estilo del motor
Seleccione el tipo de motor (Posición 6 del DIP SW1)
Cuando se utiliza un motor de estilo sumergible, la posición 6
(PSC) del SW1 debe estar a la IZQUIERDA.
Cuando se utiliza una bomba sobre el suelo, la posición 6 (PSC)
del SW1 debe estar a la DERECHA.
Seleccione la fase del motor sumergible (Posición 7 del DIP
SW1)
Cuando se utiliza un motor sumergible monofásico, la posición 7
del SW1 debe estar a la DERECHA (3WR).
Cuando se utiliza un motor sumergible trifásico o una bomba sobre
el suelo, la posición 7 del SW1 debe estar a la IZQUIERDA (3PH).
Nota: Para que los cambios en los interruptores DIP surtan efecto,
es necesario desconectar y volver a conectar la alimentación del
accionamiento.
PRESOSTATO
TANQUE
PEQUEÑO
ENCENDIDO
A
M
P
M
Á
X
TRANSDUCTOR
REDUCCIÓN 20%
FLUJO CONSTANTE
TUBERÍA ROTA
TANQUE GRANDE
GOLPE AGRESIVO
DESACT. GOLPE
ENCENDIDO
Flint & Walling © Copyright 2024. Reservados todos los derechos. Flint & Walling © Copyright 2024. All rights reserved.
Ajuste de HP del motor sumergible (Posición 5 del DIP SW1)
Seleccione un solo interruptor DIP del SW1 que corresponda con
la potencia del motor/bomba que se está utilizando. Los valores
de HP correspondientes están impresos junto al diagrama SW1
en el escudo.
Amperios máximos de las bombas sobre el suelo
(Posiciones 1-5 del DIP SW1)
Cuando el variador está configurado para operar una bomba de
estilo trifásico sobre el suelo. Las posiciones 1-5 del SW1 deben
usarse para fijar los AMP. MÁX. de la corriente de sobrecarga del
motor a fin de protegerlo adecuadamente.
Utilice la siguiente tabla para seleccionar la combinación de
interruptores DIP que corresponda a un valor de corriente de
sobrecarga igual o menor que la clasificación de corriente
nominal de la placa de identificación del motor.
Max
Amps
1
2.6
 
3.0
 
3.6
 
3.8
 
4.0
 
4.1
 
4.6
 
4.7
 
5.3
 
5.9
 
6.2
 
6.6
 
6.8
 
8.1
 
8.5
 
8.6
 
Selección de entrada de presión (Posición 1 del DIP SW2)
Asegúrese de que el variador esté configurado para el tipo de
presostato o transductor que se está utilizando:
• Si se utiliza un presostato (incluido), la posición 1 del DIP
SW2 debe estar en PS (IZQUIERDA.
• Si utiliza un transductor de presión de 4-20 mA (opcional), la
posición 1 del DIP SW2 debe estar en XDCR (DERECHA.
Ajuste de la configuración de presión
Importante: Monitoree el manómetro durante el arranque inicial para
asegurarse de que el sistema no se sobrepresurice
IL0026
Presostato: El interruptor está preajustado a 50 psi (3.4
bar), pero el instalador puede ajustarlo mediante el siguiente
procedimiento:
• Retire la tapa de goma del extremo.
15 5
SW1
2 3 4
 
 
 
 
 
 
 
 
 
 
 
 
 
 
 
 
Retire la tapa de goma
del extremo para ajustar
la presión. Utilice una
llave Allen de 7/32 pulg.
Funda del
presostato
5
















