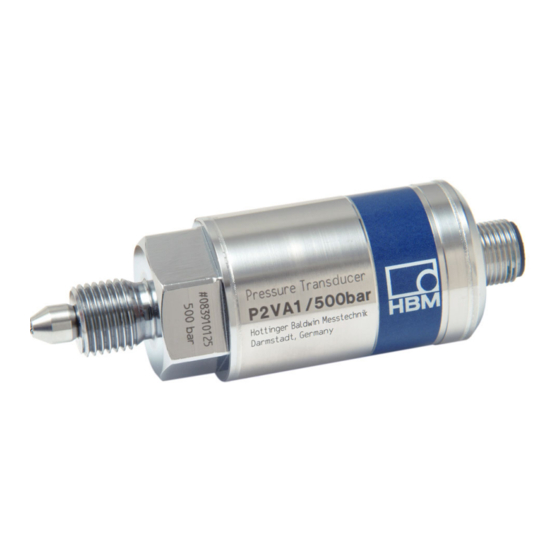

HBM P2V Mounting Instructions

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Mounting Instructions | Montageanleitung |
Notice de montage
English
Deutsch
Français
P2V
A1 / A2

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the P2V and is the answer not in the manual?

Questions and answers

Related Manuals for HBM P2V

Summary of Contents for HBM P2V

  • Page 1 Mounting Instructions | Montageanleitung | Notice de montage English Deutsch Français A1 / A2...
  • Page 2 Tel. +49 6151 803-0 Fax +49 6151 803-9100 info@hbm.com www.hbm.com Mat.: 7-2001.1564 DVS: A01564_07_Y00_01 HBM: public 06.2021 E Hottinger Baldwin Messtechnik Subject to modifications. All product descriptions are for general information only. They are not to be understood as a guarantee of quality or durability.
  • Page 3 Mounting Instructions | Montageanleitung | Notice de montage English Deutsch Français A1 / A2...

  • Page 4: Table Of Contents

    ..........A01564_07_Y00_01 HBM: public...

  • Page 5: Safety Instructions

    General dangers of failing to follow the safety instructions The P2V pressure transducer corresponds to the state of the art and is failsafe. The device may give rise to further dangers if it is inappropriately installed and operated by untrained personnel.
  • Page 6 There must be reference to the remaining dangers associated with pres­ sure measurement technology. Although the P2V is designed for maximum safety, safety engineering regula­ tions demand that burst protection is implemented around the transducer. The transducer must be protected against mechanical loads or knocks.
  • Page 7 Conversions and modifications The P2V/xxx pressure transducer must not be modified from the design or safety engineering point of view except with our express agreement. Any modi­ fication shall exclude all liability on our part for any damage resulting there from.

  • Page 8: Scope Of Supply

    S 5 m cable, female cable connector, M21x1 with shielding, 5-pin. Polyurethane Order No.: 1-KAB166-5 S 20 m cable, female cable connector, M21x1 with shielding, 5-pin. Polyurethane Order No.: 1-KAB166-20 for measuring ranges of 500 bar to 2000 bar as a spare or for an additional need A01564_07_Y00_01 HBM: public...

  • Page 9: Application

    Application Application In the measuring system, the P2V transducer corresponds to HBM's proven passive strain gage absolute pressure transducers, with a measuring body made from one piece of material. A high-quality analog sensor amplifier and a digital control for signal correction are also integrated in the enclosure.
  • Page 10 Blow-off opening This safety device enables overpressure to be reduced in a controlled way in the event of bursting of the sensing element. This prevents overloading of the sensor housing. The blow-off opening opens at approx. 10 bar. A01564_07_Y00_01 HBM: public...

  • Page 11: Mechanical Installation

    Mechanical installation Mechanical installation CAUTION Before installing the P2V, check that the threaded connector and the thread in its mating component are sound and without burrs. The parts must be easy to join together. The pressure transducer can be screwed in wherever required. If the trans­...
  • Page 12 500…2000 bar is 30 Nm; for measuring ranges 3000 and 5000 bar, the permis­ sible tightening torque is 30 ... 50 Nm DANGER Before removing the P2V pressure transducer, you must check that the line is not pressurized. A01564_07_Y00_01 HBM: public...

  • Page 13: Electrical Connection Of The P2Va1/A2

    Electrical connection of the P2VA1/A2 Electrical connection of the P2VA1/A2 An external amplifier is connected to the P2V in accordance with Fig. 5.1. Notice The inputs and outputs of the P2V are protected against short circuits and reverse polarity. brown...
  • Page 14 15 V 0 V (TEDS) 4 ... 20 mA TEDS Cable wire colors: wh= white; bk= black; bu= blue; rd= red; ye = yellow; gn= green; gr= gray Fig. 5.2 Connection with TEDS to AP01i A01564_07_Y00_01 HBM: public...

  • Page 15: Electrical Signal

    Should the equipment be operated on a dc voltage network, additional pre­ cautions must be taken to discharge excess voltages. Notice The P2V meets EMC guideline requirements (a condition of the transducer being granted the CE mark). To prevent measured value errors when there is heavy high-frequency interfer­...

  • Page 16: Teds Transducer Identification

    (electronic data sheet), translates them into its own settings and measurement can then start. HBM provides you with the TEDS Editor for storing your data. This is included in the software for the MGCplus Setup Assistant.
  • Page 17 Example: The TEDS content of sensor P2VA1/500 bar with ident. no. 081310277, man­ ufactured in August 2004 TEDS Manufacturer Model P2V (voltage output) Version letter Version number Serial number 1310277 Template: High Level Voltage Output sensor Transducer Electrical Signal Type...
  • Page 18 Maximum current draw at nominal excitation level 25.12m Calibration Date 3-Aug-2004 Calibration Initials Calibration Period (Days) days Measurement location ID Template: HBM Channel name Channel name P2VA1 / 500 bar Important The 1-wire TEDS Technology can not readout from the QuantumX system. A01564_07_Y00_01 HBM: public...

  • Page 19: Measuring Dynamic Pressures

    The transducers are designed for these loads, but the actual conditions from the operating load and the typical spread require safety measures against the transducer bursting. Calibration related to static pressures is also applicable when measuring dynamic pressures. A01564_07_Y00_01 HBM: public...

  • Page 20: Specifications (To Din 16086)

    Output characteristics Transducer identification TEDS Signal span (sensitivity) 0.5 ...10 4...20 (16) Zero signal, adjustment tolerance <±0.010 ±0.020 (factory) <±0.016 ±0.032 Sensitivity tolerance <±0.010 ±0.020 <±0.016 ±0.032 Maximum signal 10.5 21.6 A01564_07_Y00_01 HBM: public...
  • Page 21 P2VA2, excluding loop current) Max. power consumption Ambient conditions Reference temperature °C Nominal (rated) temperature range °C 0 ... + 70 Operating temperature range °C -20 ... + 85 (+70) Storage temperature range °C -40 ... +85 A01564_07_Y00_01 HBM: public...
  • Page 22 Tightening torque, max. 30...50 Electrical connection M12 x 1 / 5-pin connector Mounting position Any, but preferably pressure connec­ tion uppermost for venting purposes A01564_07_Y00_01 HBM: public...
  • Page 23 S Possible up to 1000 bar: Under the hexagon, sealing is provided by a Usit ring, 14.7x22x1.5. The ring must be centered and supported by a recess with a depth of 1.3 mm and a diameter of 22.2 "0.1 mm. A01564_07_Y00_01 HBM: public...

  • Page 24: Dimensions

    Dimensions Dimensions P2V 500 bar … 2000 bar Bending radius, static, 25 mm Built-in 5-pin M12x1 connector Ø30 24 a.f. G 1/4" Production number Ø6 Installation example Pressure transducer Ø3.5 Relief aperture Ø7 Tapered seal Ø4 Tapered seal with with retaining...
  • Page 25 Dimensions Polyurethane approx. Ø5 P2V 3000 bar … 5000 bar Bending radius, static, 25 mm Built-in 5-pin M12x1 connector 24 a.f. Production number Ø5 Relief aperture M16x1.5 Pressure transducer Ø23 High-pressure screw connector Connecting the pressure transducer with a high-pressure screw connector...
  • Page 26 Dimensions A01564_07_Y00_01 HBM: public...
  • Page 27 Mounting Instructions | Montageanleitung Notice de montage English Deutsch Français A1 / A2...
  • Page 28 ..........A01564_07_Y00_01 HBM: public...

  • Page 29: Sicherheitshinweise

    Gebrauch und muss vom Anwender selbst (im Sinne der Druckgeräterichtlinie 2014/68/EU) bewertet werden. Allgemeine Gefahren bei Nichtbeachten der Sicherheitshinweise Der Druckaufnehmer P2V entspricht dem Stand der Technik und ist betriebssi­ cher. Von dem Gerät können Restgefahren ausgehen, wenn es von unge­ schultem Personal unsachgemäß eingesetzt und bedient wird.
  • Page 30 Restgefahren minimiert werden. Jeweils existierende Vorschriften sind zu beachten. Auf Restgefahren im Zusammen­ hang mit der Druckmesstechnik ist hinzuweisen. Auch wenn der P2V für größtmögliche Sicherheit konstruiert ist, gebieten es die Regeln der Sicherheitstechnik, um den Aufnehmer herum einen Berst­ schutz zu realisieren.
  • Page 31 Betrieb des Produktes vertraut sind und die über die ihrer Tätigkeit entsprechende Qualifikationen verfügen. Rekalibrierung und Reparatur Wenn Sie den Aufnehmer zur Kalibrierung oder Reparatur zu HBM schicken, geben Sie bitte das verwendete Druckmedium an. In der Messbohrung können A01564_07_Y00_01 HBM: public...
  • Page 32 Sicherheitshinweise immer Reste des Mediums verbleiben. Wir benötigen die Information, um uns angemessen zu verhalten und um gegebenenfalls das richtige Reinigungs­ mittel zu wählen. Bei unbekannten Medien müssen wir u.U. die Kalibrierung oder Reparatur ablehnen. A01564_07_Y00_01 HBM: public...

  • Page 33: Lieferumfang

    Bestell-Nr.: 2-9278-0371 S Kabel 5 m, Kabeldose, M12x1 mit Schirm, 5-pol. PUR Bestell-Nr.: 1-KAB166-5 S Kabel 20 m, Kabeldose, M12x1 mit Schirm, 5-pol. PUR Bestell-Nr.: 1-KAB166-20 für Messbereiche 500 bar bis 2000 bar für Ersatzbedarf oder zusätzlichen Bedarf A01564_07_Y00_01 HBM: public...

  • Page 34: Anwendung

    Anwendung Anwendung Der Aufnehmer P2V entspricht im Messsystem den bewährten passiven DMS‐Absolutdruck‐Aufnehmern von HBM mit dem aus einem Stück Material gefertigten Messkörper. Zusätzlich sind hier ein hochwertiger analoger Sensor­ verstärker und eine digitale Steuerung zur Signalkorrektur im Gehäuse integriert. Diese Schaltungstechnik erscheint nach außen wie ein aktiver Sensorausgang mit 0,5 bis 10 Volt (bzw.
  • Page 35 Im Gehäuse des Aufnehmers befindet sich hinter der blauen Banderole eine Ausblasöffnung (siehe Bild). Ausblasöffnung Diese Schutzeinrichtung sorgt dafür, dass bei einem Bersten des Sensor­ elementes der Überdruck kontrolliert abgebaut werden kann. Dadurch wird eine Überlastung des Sensorgehäuses vermieden. Die Ausblasöffnung löst bei ca. 10 bar aus. A01564_07_Y00_01 HBM: public...

  • Page 36: Mechanischer Einbau

    Mechanischer Einbau Mechanischer Einbau VORSICHT Prüfen Sie vor dem Einbau des P2V das Anschlussgewinde und das Gewinde im Gegenstück auf Unversehrtheit und Gratfreiheit. Die Teile müssen leicht­ gängig zu fügen sein. Die Druckaufnehmer können in beliebiger Lage eingeschraubt werden. Wird der Aufnehmer zum Messen dynamischer Druckverläufe in Flüssigkeiten ein­...
  • Page 37 Mechanischer Einbau GEFAHR Vor dem Ausbau des Druckaufnehmers P2V ist zu prüfen, ob die Leitung drucklos ist. A01564_07_Y00_01 HBM: public...

  • Page 38: Elektrischer Anschluss Des P2Va1/A2

    Elektrischer Anschluss des P2VA1/A2 Elektrischer Anschluss des P2VA1/A2 An externe Messverstärker wird der P2V nach Abb. 5.1 angeschlossen. Hinweis Ein‐ und Ausgänge des P2V sind gegen Kurzschluss und gegen Verpolung geschützt. braun Versorgungsspannung 15 ... 30 V DC Belegung Versorgungsspannung 0 V blau der Kabel­...
  • Page 39 Elektrischer Anschluss des P2VA1/A2 Wird der P2V mit dem HBM‐Messverstärkersystem MGCplus verbunden, so erfolgt der Anschluss über die AP01i gemäß Abb. 5.2. Spannungsausgang AP01i (ML01B) P2VA1 Ansicht Steckerseite Aufnehmer 15 V 0 V (TEDS) 0,5 - 10 V TEDS Stromausgang...

  • Page 40: Elektrisches Signal

    Vorkehrungen für die Ableitung von Überspannungen zu treffen. Hinweis Der P2V erfüllt die Anforderungen der EMV‐Richtlinien (Voraussetzung für die CE‐Kennzeichnung des Aufnehmers). Zur Vermeidung von Messwertabweichungen bei starker Hochfrequenz‐Ein­ kopplung ist eine geschirmte Anschlussleitung mit einer metallischen Kabel­...

  • Page 41: Aufnehmer-Identifikation Teds

    Aufnehmers (Elektronisches Datenblatt) aus, übersetzt diese in eigene Einstellungen und die Messung kann gestartet werden. Zum Einspeichern der Daten stellt HBM den TEDS‐Editor zur Verfügung. Dieser ist Bestandteil der Software MGCplus‐Setup‐Assistent. Der Editor ermöglicht es auch, verschiedene Benutzerrechte zu verwalten, um die grundlegenden Aufnehmerdaten gegen versehentliches Überschreiben zu...
  • Page 42 Der letzte Bereich kann vom Anwender selbst verändert werden, z.B. mit S einem kurzen Kommentartext. S Filtereinstellungen, S Nullwert Beispiel: Inhalt TEDS des Sensors P2VA1/500 bar mit der Ident‐Nr. 081310277, herge­ stellt im August 2004 TEDS Manufacturer Model P2V (Spannungsausgang) Version letter Version number Serial number 1310277 A01564_07_Y00_01 HBM: public...
  • Page 43 Maximum current draw at nominal 25.12m excitation level Calibration Date 3-Aug-2004 Calibration Initials Calibration Period (Days) days Measurement location ID Template: HBM Channel name Channel name P2VA1 / 500 bar Wichtig Das Messverstärkersystem QuantumX kann die 1-wire TEDS Technologie nicht auslesen. A01564_07_Y00_01 HBM: public...

  • Page 44: Messen Dynamischer Drücke

    Die Aufnehmer sind auf diese Belastungen hin ausgelegt, aber die konkreten Bedingungen aus der Betriebsbelastung und die Exemplar‐Streuung erfordern Schutzmaßnahmen gegen Bersten des Aufnehmers. Die auf statische Drücke bezogene Kalibrierung gilt auch beim Messen dyna­ mischer Drücke. A01564_07_Y00_01 HBM: public...

  • Page 45: Technische Daten (Nach Din 16086)

    (dyn. Belastung nach DIN 50100) Totvolumen ca. Steuervolumen, ca. Werkstoffe der vom Messmedium 1.4542, 1.4301 berührten Teile Ausgangskenngrößen Aufnehmer‐Identifikation TEDS Signalspanne (Kennwert) 0,5 ... 10 4...20 (16) Nullsignal, Einstell‐Toleranz (Werk) <±0,010 ±0,020 <±0,016 ±0,032 Kennwerttoleranz <±0,010 ±0,020 <±0,016 <±0,032 A01564_07_Y00_01 HBM: public...
  • Page 46 Änderung von 15 auf 30 V Max. Stromaufnahme (bei P2VA2 exclusive Schleifenstrom) Max. Leistungsaufnahme <2 Umgebungsbedingungen Referenztemperatur °C Nenntemperaturbereich °C 0 ... + 70 Gebrauchstemperaturbereich °C -20 ... + 85 °C (+70) Lagertemperaturbereich °C -40 ... +85 A01564_07_Y00_01 HBM: public...
  • Page 47 Die Dichtung Anschluss direkt kann am Auf­ an ein Hoch­ nehmer fixiert druckrohr mit werden. angearbeitetem Rohrende Anzugsmoment, max. 30...50 Elektrischer Anschluss Stecker M12 x 1 / 5polig Einbaulage Beliebig, wegen der Entlüftung vorzugsweise Druckanschluss nach oben A01564_07_Y00_01 HBM: public...
  • Page 48 S Möglich bis 1000 bar: Abdichtung unter dem Sechskant mit einem Usitring 14,7x22x1,5. Der Ring muss durch eine Vertiefung mit einer Höhe von 1,3 mm und einem Durch­ messer von 22,2 "0,1 mm zentriert und abgestützt sein. A01564_07_Y00_01 HBM: public...

  • Page 49: Abmessungen

    Abmessungen Abmessungen P2V 500 bar … 2000 bar Biegeradius statisch 25 mm Einbaustecker M12x1 5-pol. Ø30 SW 24 G 1/4" Fertigungs­ nummer Ø6 Einbaubeispiel Druckauf­ nehmer Ø3,5 Entlastungs­ Ø7 bohrung Kegeldichtung Ø4 Kegeldichtung mit mit Haltefeder Haltefeder G1/4" A01564_07_Y00_01 HBM: public...
  • Page 50 Abmessungen PUR ca. Ø5 P2V 3000 bar … 5000 bar Biegeradius statisch 25 mm Einbaustecker M12x1 5-pol. SW 24 Fertigungsnummer Ø5 Entlastungs­ bohrung M16x1.5 Druckauf­ nehmer Ø23 Hochdruck­ verschraubung Anschluss des Druckaufnehmers mit Hochdruckverschraubung A01564_07_Y00_01 HBM: public...
  • Page 51 Mounting Instructions | Montageanleitung | Notice de montage English Deutsch Français A1 / A2...
  • Page 52 ..........A01564_07_Y00_01 HBM: public...

  • Page 53: Consignes De Sécurité

    Consignes de sécurité Consignes de sécurité Utilisation conforme Le capteur de pression P2V ne doit être utilisé que pour des tâches de mesure et pour les opérations de commande qui y sont directement liées. Toute autre utilisation est considérée comme non conforme.
  • Page 54 Il convient d'attirer l'attention sur les dangers résiduels liés à la technique de mesure de pression. Même si le P2V est conçu pour être le plus sûr possible, les règles de sécurité préconisent de protéger le capteur contre les risques d'éclatement.
  • Page 55 Transformations et modifications Il est interdit de modifier le capteur de pression P2V/xxx sur le plan conceptuel ou celui de la sécurité sans accord explicite de notre part. Nous ne pourrons en aucun cas être tenus responsables des dommages qui résulteraient d'une mo­...
  • Page 56 Consignes de sécurité Recalibrage et réparation Si vous devez envoyer le capteur à HBM pour un étalonnage ou une répa­ ration, veillez à indiquer l'agent de pressurisation utilisé. Il pourrait rester des traces de cet agent dans l'orifice de mesure. Nous avons besoin de cette information afin d'être efficaces et d'employer un nettoyant adapté...

  • Page 57: Étendue De La Livraison

    N° de commande : 1-KAB166-5 S Câble de 20 m, connecteur femelle M12x1 avec blindage, 5 pôles, PUR N° de commande : 1-KAB166-20 Pour les étendues de mesure de 500 à 2000 bars Comme pièce de rechange ou en supplément A01564_07_Y00_01 HBM: public...

  • Page 58: Application

    Application Application Dans le système de mesure, le capteur P2V correspond aux capteurs de pression absolue à jauges passifs éprouvés de HBM avec l'élément de mesure d'un seul bloc. En outre, ce capteur intègre dans le boîtier un amplificateur analogique de haute qualité et une commande numérique pour corriger le sig­...
  • Page 59 (voir la figure). Orifice d'évacuation Ce dispositif de protection permet d'éliminer la surpression de façon contrôlée en cas d'éclatement de l'élément sensible et ainsi d'éviter une surcharge du boîtier du capteur. L'orifice d'évacuation se déclenche à environ 10 bars. A01564_07_Y00_01 HBM: public...

  • Page 60: Montage Mécanique

    Montage mécanique Montage mécanique ATTENTION Avant de monter le P2V, vérifiez que le taraudage et le filetage de la pièce correspondante sont intacts et sans bavures. Les pièces doivent se raccorder facilement. Les capteurs de pression peuvent être vissés dans une position quelconque. Si le capteur doit servir à...
  • Page 61 étendues de mesure de 500 à 2000 bars et est compris entre 30 et 50 Nm pour les étendues de mesure de 3000 et 5000 bars. DANGER Préalablement au démontage du capteur de pression P2V, il convient de vérifier que le câble n'est pas sous pression. A01564_07_Y00_01 HBM: public...

  • Page 62: Raccordement Électrique Du P2Va1/A2

    Utilisation de la mémoire TEDS : en raison des spécifications électriques, il ne faut jamais appliquer des tensions > 6 V à la mémoire TEDS. Ne jamais relier la tension d'alimentation du P2V à la broche 5 TEDS. Cela détruirait la mé­ moire.
  • Page 63 Raccordement électrique du P2VA1/A2 Si le P2V est relié au système amplificateur de mesure MGCplus de HBM, le raccordement se fait via l'AP01i comme indiqué sur la Fig. 5.2. Sortie tension AP01i (ML01B) P2VA1 Vue côté connecteur du capteur 15 V...

  • Page 64: Signal Électrique

    Si l'appareil doit fonctionner sur un réseau à tension continue, il faut alors prendre des dispositions supplémentaires pour dériver les surtensions. Note Le P2V répond aux exigences des directives CEM (condition pour obtenir le marquage CE du capteur). Pour éviter les écarts de valeurs en cas de fort parasitage par hautes fréquences, il est nécessaire d'utiliser un câble de liaison blindé...

  • Page 65: Identification Des Capteurs Teds

    (fiche technique élect­ ronique) et les convertit pour qu'elles conviennent à ses propres réglages ; la mesure peut démarrer. Pour enregistrer les données, HBM fournit l'éditeur TEDS. Celui-ci fait partie intégrante du logiciel MGCplus Setup Assistent (Assistant de configuration MGCplus).
  • Page 66 S des paramètres de filtrage, S la valeur de mise à zéro. Exemple : Contenu TEDS du capteur P2VA1/500 bars ayant le n° d'iden­ tification 081310277, fabriqué en août 2004 TEDS Manufacturer Model P2V (sortie tension) Version letter A01564_07_Y00_01 HBM: public...
  • Page 67 Excitation Level (Maximum) 30.0 Excitation Voltage Type Maximum current draw at nominal 25.12m excitation level Calibration Date 3-Aug-2004 Calibration Initials Calibration Period (Days) jours Measurement location ID Template: HBM Channel name Channel name P2VA1 / 500 bar A01564_07_Y00_01 HBM: public...

  • Page 68: Mesure De Pressions Dynamiques

    Les capteurs ont été conçus pour ces charges. Cependant, les conditions concrètes de la charge de fonctionnement et la dispersion exemplaire nécessitent des mesures de protection contre un éclatement du capteur. L'étalonnage concernant des pressions statiques est également valable pour la mesure de pressions dynamiques. A01564_07_Y00_01 HBM: public...

  • Page 69: Caractéristiques Techniques (Selon Din 16086)

    Caractéristiques de sortie Identification des capteurs TEDS Plage de signal (sensibilité) 0,5 ... 10 4...20 (16) Zéro, tolérance de réglage (usine) <±0,010 ±0,020 <±0,016 ±0,032 Tolérance de sensibilité <±0,010 ±0,020 <±0,016 <±0,032 Signal maximal 10,5 21,6 A01564_07_Y00_01 HBM: public...
  • Page 70 Puissance absorbée maxi. <2 Conditions ambiantes ° Température de référence Plage nominale de température °C 0 ... + 70 Plage utile de température °C -20 ... + 85 °C (+70) Plage de température de stockage °C -40 ... +85 A01564_07_Y00_01 HBM: public...
  • Page 71 à ext­ rémité travaillée Couple de serrage, maxi. 30...50 Raccordement électrique Connecteur M12 x 1 / 5 pôles Sens de montage Quelconque, de préférence raccord de pression orienté vers le haut pour l'aération A01564_07_Y00_01 HBM: public...
  • Page 72 Étanchéité sous la surface hexagonale assurée par un joint USIT 14,7 x 22 x 1,5. Le joint doit être centré et maintenu à l'aide d'une empreinte d'une hauteur de 1,3 mm et d'un diamètre de 22,2 "0,1 mm. A01564_07_Y00_01 HBM: public...

  • Page 73: Dimensions

    Dimensions Dimensions P2V 500 bars … 2000 bars Rayon de courbure statique 25 mm M12x1 Connecteur de montage 5 pôles Ø30 s.p. 24 G 1/4" Numéro de fabrication Ø6 Exemple de montage capteur de pression Alésage de Ø3,5 décharge Ø7...
  • Page 74 Dimensions PUR env. Ø5 P2V 3000 bars … 5000 bars Rayon de courbure statique 25 mm M12x1 Connecteur de montage 5 pôles s.p. 24 Numéro de fabrication Ø5 Alésage de décharge M16x1,5 capteur de pression Ø23 Raccord à vis haute pression Raccordement du capteur de pression au raccord à...
  • Page 75 Dimensions A01564_07_Y00_01 HBM: public...
  • Page 76 HBM Test and Measurement Tel. +49 6151 803-0 Fax +49 6151 803-9100 info@hbm.com measure and predict with confidence...
