Qty Bauteil / part
1 Platine / Circuit board
2 Widerstand / Resistor (R1-R2)
2 Widerstand / Resistor (R3-R4)
2 Kondensator / Elco (C1-C2)
2 Transistor (T1-T2)
2 LED 5 mm (LED1-LED2)
2 Potenziometer (RV1-RV2)
1 Batteryclip
1 Biegehilfe / Bending aid
Wir empfehlen bei Kindern und Jugendlichen:
!
Betreuung des Aufbaus und des Lötvorgangs
durch eine erwachsene Person! / Recommendation
for children and teenagers: Assembly and soldering
should be supervised by an adult.
WICHTIGE SICHERHEITSHINWEISE!
Bewahre diese Bedienungsanleitung für den späteren Gebrauch sicher auf! Sie enthält wichtige Informationen.
Der Bausatz ist lediglich für den Batteriebetrieb vorgesehen.
Netzspannung an! Es besteht absolute Lebensgefahr!
Beim Löten werden der Lötkolben, das Lötzinn und auch die Bauteile, die gelötet werden, sehr heiß. Sei deshalb
besonders vorsichtig!
Verwende beim Löten immer eine Lötunterlage! Das verhindert das Wegrutschen der Bauteile und der Platine.
Um den Lötkolben während des Aufbaus sicher aufzubewahren, empfehlen wir einen Lötständer.
Löten, aber richtig / how to soldering
1
Löttipps als Video /
Soldering tips
Bauteil bestücken
as video:
Equip component
ü
Not suitable for children under 3 years! -
Ne convient pas pour les enfants de moins
Adres bewaren - Niet
Wert / discription
79820
1KOhm
10KOhm
10 uF
BC547B
rot / red
250K (220K)
9V
Holz
2
Drähte auseinanderbiegen
Bend the wires apart
~75
Aufbauanleitung
als Video / Assembly
instructions as video
10+
Bitte führen Sie die Bauteile nach
Ablauf der Gebrauchszeit entsprechend
zertifizierten Versorgern zu!

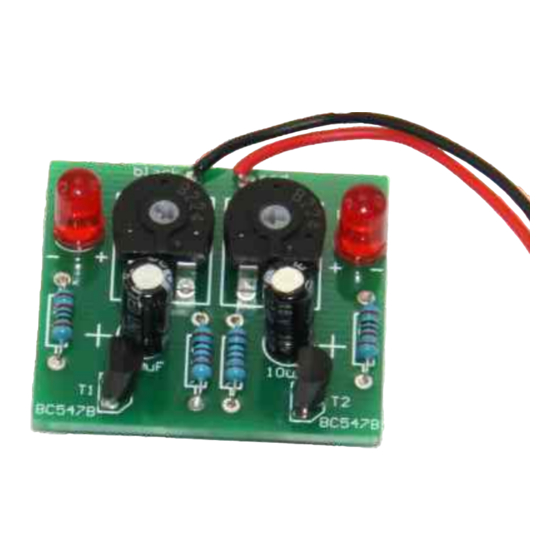

Lötbausatz blinkende LED's
Die Blinkfrequenzen
-
der einzelnen LEDs
10 uF
kann mit den Potis
eingestellt werden.
-
Ausschalten:
Batterie entfernen
Switch OFF: Remove
battery
Was zum Aufbau noch benötigt wird:
Lötkolben, Lötzinn, Pinzette, Seitenschneider
What else is needed for assembly:
Soldering iron, solder, tweezers, side cutters
Schließe den Bausatz niemals an 230 V
3
Löten
Soldering
~75
Jetzt alle Widerstände vorbiegen
Now bend all resistors
R1-R4
SOL-EXPERT
group
group
Soldering kit flashing LEDs
The flashing frequencies
of the individual LEDs
can be set with the
potentiometers.
4
Bauteiledrähte einkürzen
Shorten components wires
ü
No. 79820
4 037373 798209
~ 2 mm
