Sol-Expert 40295 Instruction

Firmenanschrift aufbewahren - Nicht geeignet für Kinder unter 3 Jahren! - Verschluckbare
Kleinteile! Keep the address of the company -
Contains small parts! Veuillez conserver l'adresse -
de trois ans! - Contient de petites pièces pouvant être absorbées!
voor kinderen beneden 3 jaar! - Kleine onderdelen Kunnen worden ingeslikt!
SOL-EXPERT group, C.Repky - Mehlisstrasse 19 - D-88255 Baindt
Tel.: +49 (0)7502 - 94115-0 - Fax:
info@sol-expert-group.de - www.sol-expert-group.de
ANLEITUNG
Funktion:
Im Inneren des Leuchturms befindet sich ein Akku, der mit dem Solarmodul auf dem Dach
aufgeladen wird. Wird es dunkel, schaltet sich automatisch eine LED ein die rythmisch heller und
dunkler wird und somit ein echtes Leuchtfeuer simuliert. Ermöglich wird dies durch eine
Prozessorsteuerung. Wird es wieder hell, schaltet sich das Modell selbstständig aus, die LED
erlischt. Der Leuchtturm „Starlight" kann z.B. sehr gut als Nachtlicht oder als „leuchtendes
Dekoobjekt" dort eingesetzt werden, wo nachts Lichtakzente gewünscht sind.
Um die Langlebigkeit des Bausatzes zu gewährleisten, verfügt das Modell über einen speziellen
LiFEPO4-Akku. Dieser zeichnet sich durch extrem lange Lebensdauer aus. Ermöglicht wird dies
über eine fertig aufgebaute Elektronikschaltung, die prozessorgesteuert Laden und Entladen des Akkus überwacht.
Dies gewährleistet auch nach Jahren einen problemlosen Betrieb.
Richtiges Laden des Akkus:
Der Solarleuchtturm Starlight bevorzugt zum Laden des Akkus einen sonnigen Platz. Es bietet sich hier an, das Modell an einem
sonnigen Platz an der Südseite der Wohnung zu platzieren oder auf dem überdachten Balkon oder der Terrasse. Abends kann das
Modell dann dort platziert werden, wo es eingesetzt werden soll.
Überbrücken von Schlechtwetter Perioden:
Wie überall in der Solartechnik (Photovoltaik) benötigt das eingesetzte Solarmodul direktes Sonnenlicht, um den Akku schnell mit Energie
aufzutanken. Natürlich wird auch bei schlechterem Wetter Energie nachgeladen, allerdings nur ein Bruchteil der möglichen
Solarzellen-Leistung. Daher kann es vorkommen, dass die LED des Leuchtturms bei anhaltendem schlechten Wetter nicht zu leuchten
beginnt. Dann empfiehlt es sich, den Leuchtturm am Schalter auszuschalten und das Modell mindestens für einen Tag ins direkte
Sonnenlicht zu stellen.
Tipps zur Montage des Leuchtturms „Starlight":
1) Damit die Oberflächen der Holzteile schön glatt werden, sollten diese mit dem mitgeliefertem Schmirgelpapier beidseitig
angeschliffen werden.
2) An den rot gekennzeichneten Klebestellen ist Holzkleber aufzutragen. Achten Sie hierbei darauf, nur jeweils eine
kleine Menge Leim zu verwenden. Motto hierbei: Weniger ist mehr!
! ACHTUNG ! Das Modell darf keiner Feuchtigkeit wie Regen oder Schnee ausgesetzt werden!
+
Beim Einlegen des Akkus ist unbedingt auf die richtige Polung zu achten!
Die Elektronik kann durch die Verpolung des Akkus zerstört werden!
Es darf ausschließlich nur der dem Bausatz beiliegende Akku benutzt werden! Der Einsatz anderer Akkutypen oder
Batterien führt zu Fehlfunktionen, im schlimmsten Fall zum Zerstören der Elektronikeinheit!
-
Ersatzakkus erhalten Sie unter: www.sol-expert-group.de
Fehlersuche:
1) Sollte die LED sich nicht automatisch einschalten (nach der Montage des Modells):
- Hauptschalter eingeschaltet?
- Überprüfen der Stecker auf der Platine
- Polung des Akku kontrollieren
- Akku in der Sonne aufladen lassen
2) Sollte die LED sich nicht automatisch einschalten (im normalen Betrieb)
- Akku in der Sonne aufladen lassen
Not suitable for children under 3 years! -
Ne convient pas pour les enfants de moins
Adres bewaren - Niet geschikt
+49 (0)7502 - 94115-99

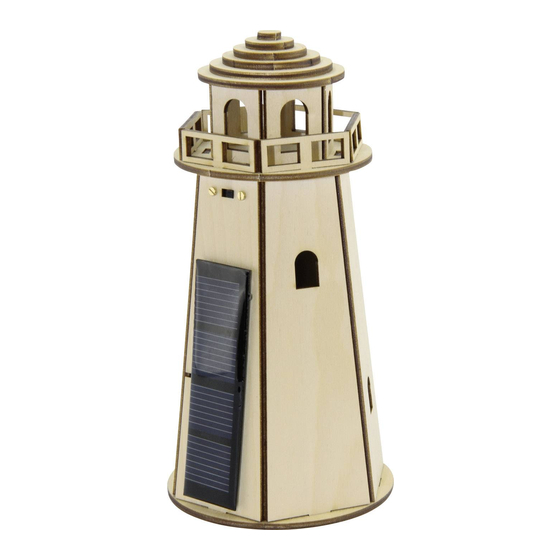

Holzbausatz Solarmodell Leuchtturm „Starlight"
12+
SOL-EXPERT
group
group
H: 200 mm,
(1)
(2)
(3)
No. 40295
4 037373 402953
Conrad No.
1209072
100 mm
LEGENDE
= TEIL MUSS GEKLEBT
WERDEN
= HIER KLEBER DÜNN
AUFTRAGEN
= AUFBAU-
REIHENFOLGE
