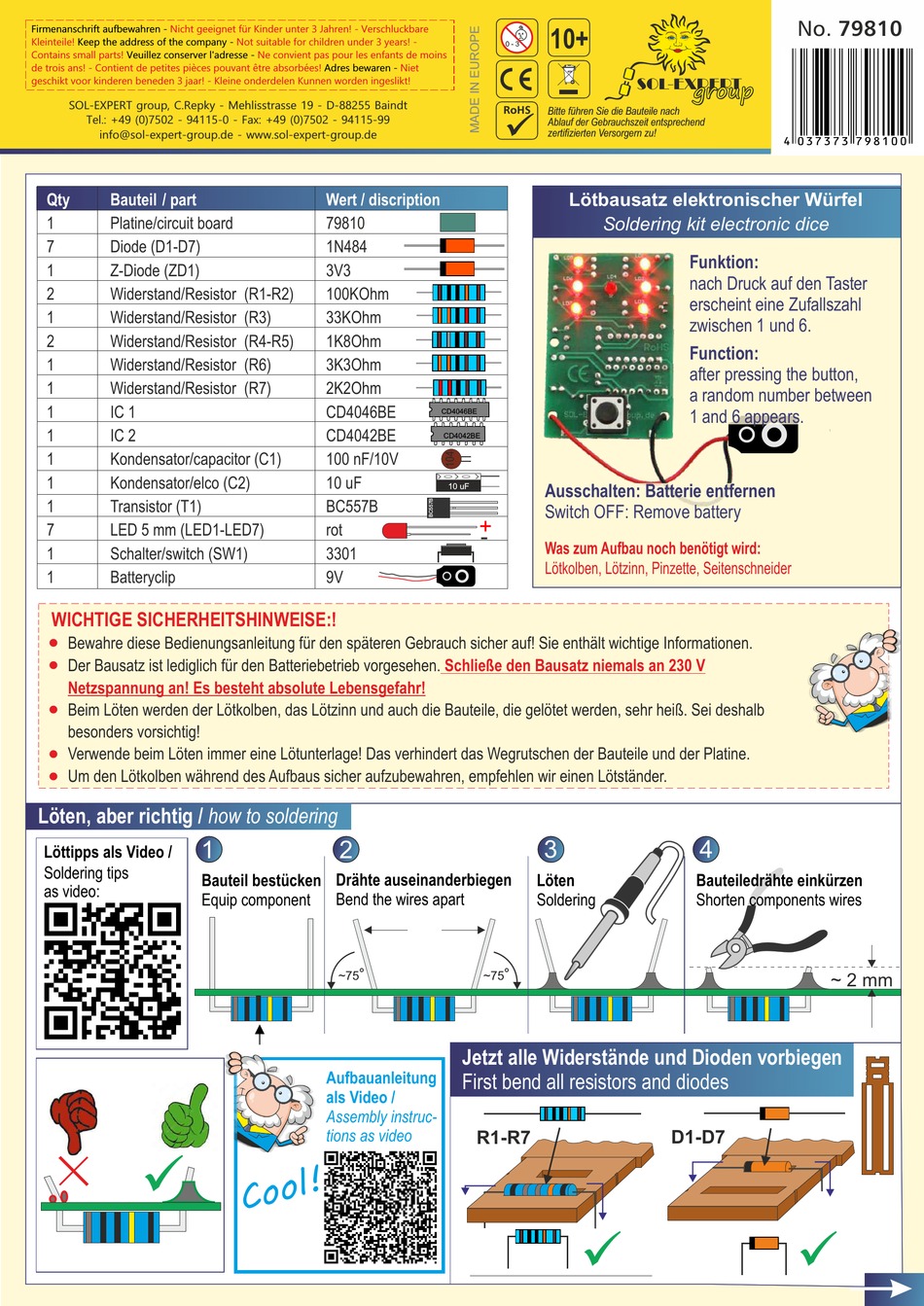

Sol-Expert 79810 Manual

Firmenanschrift aufbewahren - Nicht geeignet für Kinder unter 3 Jahren! - Verschluckbare
Kleinteile! Keep the address of the company -
Contains small parts! Veuillez conserver l'adresse -
de trois ans! - Contient de petites pièces pouvant être absorbées!
geschikt voor kinderen beneden 3 jaar! - Kleine onderdelen Kunnen worden ingeslikt!
SOL-EXPERT group, C.Repky - Mehlisstrasse 19 - D-88255 Baindt
Tel.: +49 (0)7502 - 94115-0 - Fax: +49 (0)7502 - 94115-99
info@sol-expert-group.de - www.sol-expert-group.de
Qty Bauteil / part
1 Platine/circuit board
7 Diode (D1-D7)
1 Z-Diode (ZD1)
2 Widerstand/Resistor (R1-R2)
1 Widerstand/Resistor (R3)
2 Widerstand/Resistor (R4-R5)
1 Widerstand/Resistor (R6)
1 Widerstand/Resistor (R7)
1 IC 1
1 IC 2
1 Kondensator/capacitor (C1)
1 Kondensator/elco (C2)
1 Transistor (T1)
7 LED 5 mm (LED1-LED7)
1 Schalter/switch (SW1)
1 Batteryclip
WICHTIGE SICHERHEITSHINWEISE:!
Bewahre diese Bedienungsanleitung für den späteren Gebrauch sicher auf! Sie enthält wichtige Informationen.
Der Bausatz ist lediglich für den Batteriebetrieb vorgesehen.
Netzspannung an! Es besteht absolute Lebensgefahr!
Beim Löten werden der Lötkolben, das Lötzinn und auch die Bauteile, die gelötet werden, sehr heiß. Sei deshalb
besonders vorsichtig!
Verwende beim Löten immer eine Lötunterlage! Das verhindert das Wegrutschen der Bauteile und der Platine.
Um den Lötkolben während des Aufbaus sicher aufzubewahren, empfehlen wir einen Lötständer.
Löten, aber richtig / how to soldering
1
Löttipps als Video /

Soldering tips

Bauteil bestücken
as video:
Equip component
ü
Not suitable for children under 3 years! -
Ne convient pas pour les enfants de moins
Adres bewaren - Niet
Wert / discription
79810
1N484
3V3
100KOhm
33KOhm
1K8Ohm
3K3Ohm
2K2Ohm
CD4046BE
CD4042BE
100 nF/10V
10 uF
BC557B
rot
3301
9V
2
Drähte auseinanderbiegen
Bend the wires apart
~75
Aufbauanleitung
als Video /
Assembly instruc-
tions as video
10+
Bitte führen Sie die Bauteile nach
Ablauf der Gebrauchszeit entsprechend
zertifizierten Versorgern zu!

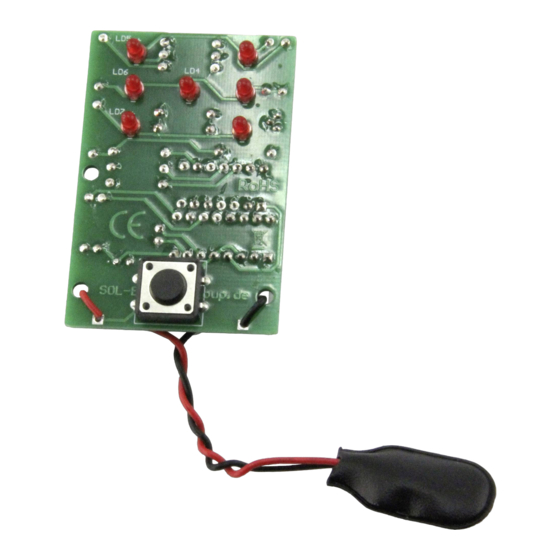

Lötbausatz elektronischer Würfel
Soldering kit electronic dice
CD4046BE
CD4042BE
10 uF Ausschalten: Batterie entfernen
Switch OFF: Remove battery
-
Was zum Aufbau noch benötigt wird:
Lötkolben, Lötzinn, Pinzette, Seitenschneider
Schließe den Bausatz niemals an 230 V
3
Löten
Soldering
~75
Jetzt alle Widerstände und Dioden vorbiegen
First bend all resistors and diodes
R1-R7
ü
No. 79810
SOL-EXPERT
group
group
4 037373 798100
Funktion:
nach Druck auf den Taster
erscheint eine Zufallszahl
zwischen 1 und 6.

Function:

after pressing the button,
a random number between
1 and 6 appears.
4
Bauteiledrähte einkürzen
Shorten components wires
D1-D7
ü
~ 2 mm
