Parkside PKS 1600 C2 Translation Of The Original Instructions
  1. Manuals
  2. Brands
  3. Parkside Manuals
  4. Chainsaw
  5. PKS 1600 C2
  6. Translation of the original instructions

Parkside PKS 1600 C2 Translation Of The Original Instructions

Hide thumbs
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 34

Quick Links

Download this manual

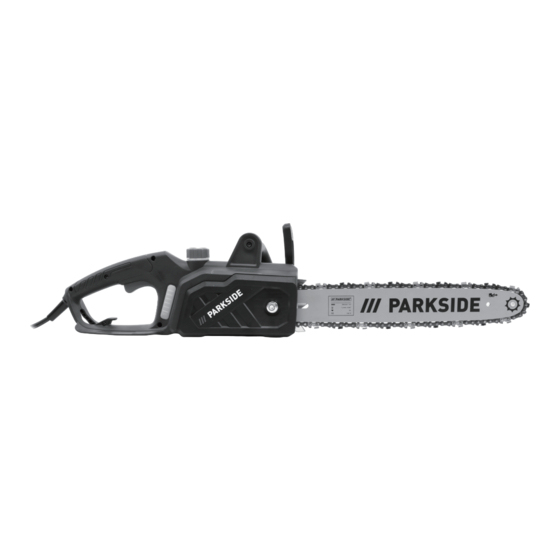

Elektro-Kettensäge / Electric Chainsaw /
Tronçonneuse électrique PKS 1600 C2
Elektro-Kettensäge
Originalbetriebsanleitung
Tronçonneuse électrique
Traduction des instructions d'origine
Elektryczna pilarka łańcuchowa
Originalbetriebsanleitung
IAN 415910_2210
GB
Electric Chainsaw
Translation of the original instructions
Elektrische kettingzaag
Vertaling van de originele gebruiksaanwijzing
Elektrická řetězová pila
Překlad originálního provozního návodu
Elektrická reťazová píla
Preklad originálneho návodu na obsluhu
GB
