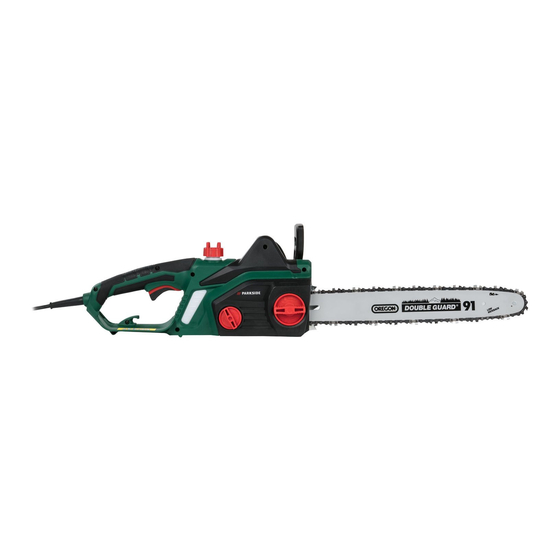

Elektro-Kettensäge / Electric Chainsaw PKS 2200 A1
Elektro-Kettensäge
Originalbetriebsanleitung
Elektryczna pilarka łańcuchowa
Tłumaczenie oryginalnej instrukcji obsługi
MD
Ferăstrău electric cu lanț
Traducerea instrucţiunilor de utilizare originale
Električna lančana pila
Prijevod originalnih uputa za uporabu
IAN 373778_2204
IAN <<IAN>>
Electric Chainsaw
Translation of the original instructions
Elektrická řetězová pila
Překlad originálního provozního návodu
Elektrická reťazová píla
Preklad originálneho návodu na obsluhu
Електрически верижен трион
Превод на оригиналното ръководство за експлоатация
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Parkside PKS 2200 A1
Summary of Contents for Parkside PKS 2200 A1
- Page 1 Elektro-Kettensäge / Electric Chainsaw PKS 2200 A1 Elektro-Kettensäge Electric Chainsaw Translation of the original instructions Originalbetriebsanleitung Elektryczna pilarka łańcuchowa Elektrická řetězová pila Překlad originálního provozního návodu Tłumaczenie oryginalnej instrukcji obsługi Ferăstrău electric cu lanț Elektrická reťazová píla Preklad originálneho návodu na obsluhu Traducerea instrucţiunilor de utilizare originale...
- Page 2 Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut. Before reading, unfold the page containing the illustrations and familiarise yourself with all functions of the device. Przed przeczytaniem proszę rozłożyć stronę z ilustracjami, a następnie proszę zapoznać się z wszystkimi funkcjami urządzenia.
-
Page 4: Table Of Contents
Inhalt Einleitung ........4 Kettenschmierung prüfen ....19 Bestimmungsgemäße Schwert wechseln ......19 Verwendung ........5 Sägetechniken ......20 Allgemeine Beschreibung .....5 Allgemeines ........20 Lieferumfang ........5 Bäume fällen ........20 Funktionsbeschreibung ....... 5 Entasten ......... 22 Übersicht ......... 6 Ablängen ........22 Technische Daten ......6 Wartung und Reinigung .....23 Sicherheitshinweise ......7... -
Page 5: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Allgemeine Verwendung Beschreibung Die Elektrokettensäge ist nur zum Sägen Die Abbildung der wichtigsten Funktionsteile finden Sie auf von Holz konstruiert. Für alle anderen Anwendungsarten (z. B. Schneiden von der vorderen und hinteren Aus- Mauerwerk, Kunststoff oder Lebensmitteln) klappseite. ist das Gerät nicht vorgesehen. Lieferumfang Die Elektrokettensäge ist für den Einsatz im Heimwerkerbereich bestimmt. -
Page 6: Übersicht
26 Öldurchlass Einschätzung der Belastung verwendet werden. Technische Daten Warnung: Elektro-Kettensäge ....PKS 2200 A1 Die Schwingungs- und Geräusch- Nenneingangs- emissionen können während der spannung U ....230-240 V~, 50 Hz tatsächlichen Benutzung des Elektro- Leistungsaufnahme P .... -
Page 7: Sicherheitshinweise
und Weise, in der das Elektrowerk- Die Sägekette dreht sich nicht, zeug verwendet wird, insbeson- wenn die Kettenbremse eingerastet dere, welche Art von Werkstück ist. Lösen Sie die Kettenbremse, bearbeitet wird. indem Sie den Bremshebel gegen Es ist notwendig, Sicherheitsmaß- den vorderen Griff schieben. -
Page 8: Symbole In Der Betriebsanleitung
Minimummarke „MIN“ der Bildzeichen auf der Schraube für das Kettenschnellspann-System: Ölstandsanzeige Bildzeichen auf dem Typenschild: lösen Elektrogeräte gehören nicht in den spannen Hausmüll. Symbole in der 460 mm Betriebsanleitung Schwertlänge Schutzklasse II (Doppelisolierung) Gefahrenzeichen mit Anga- ben zur Verhütung von Per- Bildzeichen unterhalb der sonen- oder Sachschäden Kettenradabdeckung:... -
Page 9: Allgemeine Sicherheitshinweise Für Elektrowerkzeuge
Beachten Sie den Lärmschutz und nung oder unbeleuchtete Arbeitsberei- che können zu Unfällen führen. örtliche Vorschriften beim Holzfäl- len. Örtliche Bestimmungen können b) Arbeiten Sie mit dem Elek tro- eine Eignungsprüfung erforderlich werk zeug nicht in explosionsge- machen. Fragen Sie bei der Forst- fährdeter Umgebung, in der sich verwaltung nach. - Page 10 aus der Steckdose zu ziehen. rutschfeste Sicherheitsschuhe, Schutz- Halten Sie die Anschlussleitung helm oder Gehörschutz je nach Art und fern von Hitze, Öl, scharfen Einsatz des Elek tro werk zeugs, verrin- Kanten oder sich bewegenden gert das Risiko von Verletzungen. Teilen.
- Page 11 wenden. Verwendung einer Staub- Elek tro werk zeug benutzen, die mit diesem nicht vertraut sind absaugung kann Gefährdungen durch Staub verringern. oder diese Anweisungen nicht h) Wiegen Sie sich nicht in falscher gelesen haben. Elek tro werk zeuge Sicherheit und setzen Sie sich sind gefährlich, wenn sie von unerfah- nicht über die Sicherheitsregeln renen Personen benutzt werden.
-
Page 12: Sicherheitshinweise Für Kettensägen
5) SERVICE und zufälliges Berühren der Sägekette. e) Arbeiten Sie mit der Kettensäge a) Lassen Sie lhr Elek tro werk zeug nicht auf einem Baum, einer Lei- nur von qualifiziertem Fachper- ter, von einem Dach oder einer instabilen Standfläche. Bei Betrieb sonal und nur mit Original-Er- satzteilen reparieren. -
Page 13: Ursachen Und Vermeidung Eines Rückschlags
nung und das Wechseln von genstand berührt oder wenn das Holz Führungsschiene und Kette. Eine sich biegt und die Sägekette im Schnitt unsachgemäß gespannte oder ge- festklemmt (s. Bild 1/Abb. b). • Eine Berührung mit der Schienenspit- schmierte Kette kann entweder reißen oder das Rückschlagrisiko erhöhen. -
Page 14: Restrisiken
Körperhaltung und sägen Sie Arm-Schwingungen resultieren, falls das nicht über Schulterhöhe. Dadurch Gerät über einen längeren Zeitraum ver- wird ein unbeabsichtigtes Berühren mit wendet wird oder nicht ordnungsgemäß der Schienenspitze vermieden und eine geführt und gewartet wird. bessere Kontrolle der Kettensäge in un- erwarteten Situationen ermöglicht. -
Page 15: Sicherheitsfunktionen
Teile müssen sachgemäß durch unser Baum wechselt. • Schmutz, Steine, lose Rinde, Nägel, Service-Center repariert oder ausge- wechselt werden, soweit nichts anderes Klammern und Draht sind vom Baum zu in der Betriebsanleitung angegeben ist. entfernen. • Es ist empfohlen, dass ein Erstbenutzer •... -
Page 16: Montage
13 Ein-/Ausschalter mit Ketten- im Uhrzeigersinn ausgerichtet sind. Sofort-Stopp 4. Legen Sie die Sägekette (5) in die Bei Loslassen des Ein-/Ausschalters Schwertnut ein. Halten Sie das Schwert schaltet das Gerät sofort ab. (4) zur Montage in einem Winkel von ca. 45 Grad nach oben geschwenkt, 14 Einschaltsperre Zum Einschalten des Gerätes muss die um die Sägekette (5) leichter auf das... -
Page 17: Sägekette Spannen
Vor dem Wechsel der Sägekette ist die Zugkraft dürfen Sägekette und Schwert nicht mehr als 2 mm Abstand haben. Nut der Führungsschiene von Schmutz zu reinigen, da bei vorhandenen Schmutzab- lagerungen die Sägekette aus der Schiene springen kann. Die Ablagerungen können auch das Kettenöl aufsaugen. -
Page 18: Bedienung
Sobald der Motor läuft, fließt das Öl zum beim Starten auf einen sicheren Schwert ( Stand. Vergewissern Sie sich vor dem Starten, dass die Elektroketten- Kettenöl einfüllen: säge keine Gegenstände berührt. • Prüfen Sie regelmäßig die Ölstandsan- zeige ( 21) und füllen Sie bei Errei- Achtung! Die Elektrokettensäge chen der Minimummarke „MIN“... -
Page 19: Kettenbremse Prüfen
Kettenbremse prüfen Kettenschmierung prüfen Die Sägekette läuft nicht, wenn die Prüfen Sie vor Arbeitsbeginn den Ölstand Kettenbremse eingerastet ist. und die Funktion der Kettenschmierung. • Schalten Sie die Elektrokettensäge ein 1. Legen Sie die Elektrokettensäge auf eine feste, ebene Unterlage. Sie darf und halten Sie sie über einen hellen keine Gegenstände berühren. -
Page 20: Sägetechniken
Halten Sie das Schwert (4) zur Demon- Wenn die Sägekette fest- tage in einem Winkel von ca. 45 Grad klemmt, versuchen Sie nicht, nach oben geschwenkt, um die Säge- die Elektrokettensäge mit kette (5) leichter vom Kettenritzel (24) Gewalt herauszuziehen. Es abnehmen zu können. - Page 21 abhängig ist. Entasten Sie niemals höher als bis • Bei Sägearbeiten am Hang sollte sich zur Schulterhöhe. der Bediener der Kettensäge im Gelän- 2. Fluchtbereich: de oberhalb des zu fällenden Baums Entfernen Sie das Unterholz aufhalten, da der Baum nach dem Fäl- rund um den Baum, um einen len wahrscheinlich bergab rollen oder leichten Rückzug zu sichern.
-
Page 22: Entasten
Entasten Der Steg verhindert, dass sich der Baum dreht und in die falsche Richtung fällt. Sägen Sie den Entasten ist die Bezeichnung für das Ent- Steg nicht durch. fernen von Ästen und Zweigen von einem Bei Annäherung des Fällschnitts gefällten Baum. an den Steg sollte der Baum zu fallen beginnen. -
Page 23: Wartung Und Reinigung
• Achten Sie auf Ihren sicheren Stand des Sägens vor dem Körper. und die gleichmäßige Verteilung Ihres Wenn der Stamm durchtrennt Körpergewichts auf beide Füße. Falls wird, führen Sie die Maschine möglich, sollte der Stamm durch Äste, rechts am Körper vorbei (1). Balken oder Keile unterlegt und gestützt Halten Sie den linken Arm so sein. -
Page 24: Wartungsintervalle
• Reinigen Sie die Lüftungsschlitze und Benutzen Sie zur Reinigung keine Lö- die Oberflächen der Maschine mit ei- sungsmittel oder Benzin! • Reinigen Sie nach jeder Benutzung die nem Pinsel, Handfeger oder trockenem Sägekette. Benutzen Sie hierzu einen Lappen. Benutzen Sie zur Reinigung Pinsel oder Handfeger. -
Page 25: Schneidzähne Schärfen
Rückschlag- geschärft wird. Gehen Sie entsprechend gefahr! Benutzen Sie schnitt- der Anleitung Ihres Sägekettenschärfgerä- tes (z. B. Parkside PSG 85 B2) vor. Für den feste Handschuhe, wenn Sie mit der Sägekette oder mit unerfahrenen Benutzer von Kettensägen dem Schwert hantieren. -
Page 26: Kettenspannung Einstellen
einer Flachfeile nachgefeilt werden. 3. Prüfen Sie das Schwert (4) auf Abnut- Die Tiefenbegrenzung sollte um ca. zung. Entfernen Sie Grate und begradi- 0,65 mm gegenüber dem Schneidzahn gen Sie die Führungsflächen mit einer zurückstehen. Runden Sie nach dem Flachfeile. Zurücksetzen die Tiefenbegrenzung 4. -
Page 27: Aufbewahrung
setzlich dazu verpflichtet, Elektro- und Elek- Orientieren Sie sich zur Ausrichtung der Sägekette (5) an dem Bildzeichen unter- tronikgeräte am Ende ihrer Lebensdauer halb der Kettenradabdeckung (8), wenn einer umweltgerechten Wiederverwertung das Schwert gedreht wird. Die abgebildete zuzuführen. Auf diese Weise wird eine um- Laufrichtung auf dem Schwert stimmt dann welt- und ressourcenschonende Verwertung nicht mehr. -
Page 28: Fehlersuche
Fehlersuche Problem Mögliche Ursache Fehlerbehebung Kettenbremse überprüfen, evtl. Kettenbremse eingerastet Kettenbremse lösen Netzspannung fehlt Steckdose, Netzanschluss- leitung, Leitung, Netzstecker prüfen, ggf. Reparatur durch Elektrofachmann. Gerät startet nicht Haussicherung spricht an Haussicherung prüfen Ein-/Ausschalter (13) defekt Reparatur durch Kundendienst Kohlebürsten abgenutzt Motor defekt Kettenbremse blockiert Kettenbremse überprüfen, evtl. -
Page 29: Ersatzteile/Zubehör
Ersatzteile/Zubehör beleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel Ersatzteile und Zubehör besteht und wann er aufgetreten ist. erhalten Sie unter Wenn der Defekt von unserer Garantie ge- www.grizzlytools.shop deckt ist, erhalten Sie das reparierte oder ein neues Gerät zurück. Mit Reparatur Sollten Sie Probleme mit dem Bestellvor- oder Austausch des Gerätes beginnt kein gang haben, verwenden Sie bitte das... -
Page 30: Reparatur-Service
Reparatur-Service und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsach- Sie können Reparaturen, die nicht der Ga- gemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer rantie unterliegen, gegen Berechnung von autorisierten Service-Niederlassung vorge- unserer Service-Niederlassung durchführen nommen wurden, erlischt die Garantie. -
Page 31: Introduction
Content Introduction .......31 Changing the saw bar .....44 Intended purpose .......32 Sawing techniques .....45 General description ....32 General .........45 Extent of the delivery .......32 Felling trees ........45 Overview ........32 Limbing ..........47 Function description ......33 Bucking .........47 Technical Data ......33 Maintenance and cleaning ..48 notes on safety......33 Cleaning ........48 Symbols used on the saw ....34... -
Page 32: Intended Purpose
Intended purpose Chainsaw Chain bar (guide rail) (already mounted) The electric chainsaw is constructed for Saw chain (already mounted) sawing wood only. The saw is not de- Saw bar protection sheath Oil bottle with 180 ml bio chain oil signed for any other types of application (e.g. -
Page 33: Function Description
Technical Data depending on how the power tool is being used and, in particular, what Electrical chainsaw ....PKS 2200 A1 kind of material is being worked on. Rated input voltage U .. 230-240 V~, 50 Hz Safety measures for the protection Input power P ......2200 W... -
Page 34: Symbols Used On The Saw
Symbols used on the saw Caution! Remove the plug immedi- ately from the plug socket in case Make yourself familiar with all of damage or cutting through of the control elements before any work. mains cable Practice handling the saw and have explained the functions, operating Information of the acoustic power methods and sawing techniques by... -
Page 35: Symbols Used In The Instructions
General notes on safety Graphical symbol on the chain brake lever: chain brake: OFF Before you do any work with the electric chainsaw, make yourself familiar with all operating parts. chain brake: ON Practise using the saw (sawing logs on a sawhorse) and get an experi- Symbol on the screw for the chain enced user or a specialist to explain quick-tensioning system:... - Page 36 1) WORK AREA SAFETy cord suitable for outdoor use reduces the risk of electric shock. a) Keep work area clean and well f) If operation of the power tool lit. Cluttered or dark areas invite ac- in a damp environment is cidents.
- Page 37 tool in unexpected situations. reach of children and do not al- low persons unfamiliar with the f) Dress properly. Do not wear loose clothing or jewellery. Keep power tool or these instructions your hair, clothing and gloves to operate the power tool. Power away from moving parts.
-
Page 38: Chain Saw Safety Warnings
Chain saw safety warnings loss of control over the chainsaw. a) Keep all parts of the body away g) If working on a branch under from the saw chain when the tension, be aware that it will chain saw is operating. Before spring back. -
Page 39: Causes And Operator Prevention Of Kickback
a) Maintain a firm grip, with Causes and operator thumbs and fingers encircling prevention of kickback the chain saw handles, with Beware of kickback! Be careful of both hands on the saw and po- sition your body and arm to al- kickback of the machine during work. -
Page 40: Further Safety Directions
a) Cuts as noted otherwise in this manual. • It is recommended that a first-time user b) Ear damage if working without ear pro- tection. at least practice the cutting of logs on a c) Damage to your health caused by saw log or frame. -
Page 41: Safety Functions
Assembly Safety functions 1 Rear grip with hand guard (10) Always wear protective Protects the hand against branches and gloves when working with boughs in the case of springing away the chainsaw and employ by the chain. only original parts. Pull out 3 Chain braking lever/ the power plug before doing hand guard... -
Page 42: Tensioning The Saw Chain
system (9) in clockwise direction. Do not re-tighten or change the 7. Position the sprocket chain wheel cover- chain when it is hot because it ing (8). First place the tab (25) on the shrinks slightly once it has cooled cover into the corresponding notch on down. -
Page 43: Chain Lubrication
(see Chapter holds about 250 ml of oil. • Use Parkside bio-oil; this product con- Operation Startup). tains additives that reduce wear and 2. Make a loop in the end of the exten-... -
Page 44: Checking The Chain Brake
Checking the chain Checking the chain brake lubrication The motor cannot be turned on if Check the oil level and the chain lubrica- the chain brake has engaged. Do tion system before commencement of work. not employ the chain brake in order •... -
Page 45: Sawing Techniques
Sawing techniques Felling trees General A lot of experience is nec- essary in felling trees. Cut • You have better control when you saw down trees only when you with the bottom side of the chain bar can safely handle the electric (with pulling saw chain) and not to with chainsaw. - Page 46 Do not fell any trees when This helps avoiding that the chain- a strong or changing wind saw or the guide rail jams when is blowing, if the danger of making the second chip carving. property damage exists or if the tree could fall on electric never step in front of a tree wires.
-
Page 47: Limbing
Bucking As soon as the tree begins to fall, pull out the saw from the section, stop the motor, This refers to sawing up a felled tree trunk place the electric chainsaw into smaller sections. • Ensure that the saw chain does not down and leave the work- place using the withdrawal come in contact with the ground during... -
Page 48: Maintenance And Cleaning
Cleaning trunk. Then saw from underneath with the upper edge of the bar • Clean the machine thoroughly after until the two cuts meet. 4. Sawing on a sawhorse: every use. In this way, you extend the life of the machine and avoid acci- Hold the electric chainsaw steady with both hands, keeping the dents. -
Page 49: Maintenance Interval Table
Proceed fol- cutting elements, which consist of a cut- lowing the instructions for your saw chain sharpener (e.g. Parkside PSG 85 B2). For ting tooth and a depth limiting projec- tion. The vertical separation distance inexperienced chainsaw users, we recom-... -
Page 50: Adjusting The Chain Tension
Adjusting the chain tension mend having the saw chain sharpened or chain replaced by an expert or a specialist workshop. The adjustment of the chain tension is de- scribed in the chapter: Assembly, tension- ing chainsaw. 1. Switch the saw off and unplug it from the mains. -
Page 51: Turn The Chain Bar
• Attach the protective blade cover. With the oil nozzles in good condi- • Store the device in a dry and dustproof tion and the oil regulator set cor- rectly, the saw chain will spray a location and out of reach of children. little oil off after starting. -
Page 52: Trouble Shooting
Trouble shooting Problem Possible cause Fault correction Chain brake locked into Check chain brake. place. Possibly release chain brake Mains voltage defective Check plug socket, cable, line and plug, where appropriate, repair by electrical specialist. Device does not start House protection fuse acti- Check house protection fuse, vated see note... -
Page 53: Replacement Parts/Accessories
Replacement parts/Accessories Spare parts and accessories can be obtained at www.grizzlytools.shop If you have issues ordering, please use the contact form. If you have any other questions, contact the ”Service-Center” (see page 54). Oil filler cap ...................75118246 Saw chain ....................30091624 Chain bar ....................30100420 Bio chain oil 1 liter ..................30230001 Bio chain oil 5 liter ..................30230002... -
Page 54: Repair Service
Repair Service warns must be categorically avoided. The product is designed only for private For a charge, repairs not covered by the and not commercial use. The guarantee will be invalidated in case of misuse or guarantee can be carried out by our ser- improper handling, use of force, or inter- vice branch, which will be happy to issue ventions not undertaken by our authorised... -
Page 55: Spis Tresci Wstęp
Spis tresci Wstęp ........55 Wymiana miecza ......70 Techniki piłowania ....70 Przeznaczenie ......56 Opis ogólny ......56 Informacje ogólne ......70 Zawartość opakowania ....56 Ścinanie drzew ......71 Przegląd ........56 Okrzesywanie ....... 72 Opis działania ......57 Przycinanie ........ -
Page 56: Przeznaczenie
Opis ogólny Instrukcję należy przechowywać starannie, a w przypadku przeka- Ilustracje znajdują się na zania produktu osobom trzecim należy dostarczyć nabywcy kom- okładce przedniej i tylnej. pletną dokumentację. Zawartość opakowania Przeznaczenie Rozpakuj urządzenie i sprawdź, czy jest Elektryczna piła łańcuchowa jest przezna- ono kompletne. -
Page 57: Opis Działania
Podana łączna wartości drgań i wartość Dane techniczne emisji hałasu mogą zostać wykorzystane także do wstępnej oceny narażenia. Elektryczna pilarka łańcuchowa ......PKS 2200 A1 Ostrzeżenie: Napięcie znamionowe Wartości emisji drgań i hałasu mogą wejścia U ....230-240 V~, 50 Hz różnić... -
Page 58: Zasady Bezpieczeństwa
eksploatacji, na przykład czas, w któ- rym elektronarzędzie jest wyłączone, Nosić kask ochronny. oraz czas, w którym urządzenie jest wprawdzie włączone, ale pracuje Nosić antypoślizgowe obuwie bez obciążenia). ochronne. Zasady bezpieczeństwa Używać odzieży ochronnej! Ten rozdział zawiera podstawowe zasady Noś osobiste wyposażenie ochron- bezpieczeństwa dotyczące pracy z elek- ne. -
Page 59: Symbole Zawarte W Instrukcji
Symbole zawarte w Symbol na tabliczce znamionowej: instrukcji 460 mm Długość miecza Znaki niebezpieczeństwa z informacjami dot. zapobiega- Klasa zabezpieczenia II (podwójna izolacja) nia wypadkom Znak zagrożenia z informa- Urządzeń elektrycznych nie należy cjami dotyczącymi zapobie- wyrzucać razem z odpadami domowymi. -
Page 60: Ogólne Zalecenia Bezpieczeństwa Dla Elektronarzędzi
wymagać przeprowadzenia testu atmosferze potencjalnie wybuchowej, w której znajdują się palne ciecze, kwalifikacyjnego. Proszę zapytać o gazy lub pyły. Narzędzia elektryczne to w najbliższym nadleśnictwie. wytwarzają iskry, które mogą zapalić pył lub pary. Uwaga! W trakcie stosowania elek- tronarzędzi należy zapewnić na- c) Trzymaj od dzieci i innych ludzi w bez- piecznej odległości podczas używania stępujące podstawowe środki bez-... - Page 61 Używanie przedłużacza przystosowa- cy się w obrotowej części urządzenia może spowodować zranienie. nego do używania na dworze zmniej- e) Unikaj anormalnych pozycji ciała. sza ryzyko porażenia prądem. f) Jeśli nie da się uniknąć pracy elektro- Zapewnij sobie stabilną pozycję i narzędzia w środowisku wilgotnym, zawsze zachowuj równowagę...
-
Page 62: Zasady Bezpieczeństwa Dotyczące Pilarek Łańcuchowych
c) Przed dokonaniem ustawień urządze- skie uchwyty i powierzchnie chwytne nia, wymianą narzędzia końcowego uniemożliwiają bezpieczną obsługę i lub odłożeniem elektronarzędzia kontrolę elektronarzędzia w nieprzewi- wyciągnij wtyk z gniazda sieciowego dzianych sytuacjach. i/lub usuń wyjmowany akumulator. Ten środek ostrożności uniemożliwi 5) Serwis przypadkowe uruchomienie narzędzia a) Zlecaj naprawy narzędzia elektrycz-... -
Page 63: Środki Ostrożności Przeciwko Odrzutom
dłoni, nóg i stóp. Odpowied- dotknięcia pracującego łańcucha piły. j) Przestrzegać instrukcji smaro- nia odzież ochronna zmniejsza wania, napinania łańcucha oraz niebezpieczeństwo obrażeń ciała spowodowanych przez wyrzucane wymiany prowadnicy szynowej i łańcucha. Niewłaściwie naprężony ścinki i przypadkowe dotknięcie łańcucha piły. lub nasmarowany łańcuch może się... -
Page 64: Zagrożenia Ogólne
• Odrzut może wystąpić, gdy czubek to uniknąć przypadkowego zetknięcia z czubkiem prowadnicy łańcucha i prowadnicy łańcucha tnącego zetknie się z jakimś przedmiotem lub gdy zapewni lepszą kontrolę nad pilarką drewno wygnie się i spowoduje zablo- łańcuchową w nieoczekiwanych sytu- kowanie pilarki łańcuchowej w trakcie acjach. -
Page 65: Dalsze Zasady Bezpieczeństwa
c) Szkody na zdrowiu będące skutkiem wych zawartych w tej instrukcji obsługi. działania wibracji na rękę i ramię, jeże- Jeżeli w instrukcji obsługi nie podano li urządzenie jest używane przez długi inaczej, uszkodzone elementy zabez- pieczające i części muszą zostać pra- czas lub nie jest odpowiednio prowa- widłowo naprawione lub wymienione dzone i przepisowo konserwowane. -
Page 66: Funkcje Bezpieczeństwa
14 Blokada włącznika • Usuń z drzewa zanieczyszczenia, ka- mienie, luźną korę, igły, klamry i druty. musi być odblokowana, aby było moż- • Stosuj się ściśle do instrukcji konser- liwe włączenie urządzenia. 18 Trzpień amortyzujący łańcucha wacji, kontroli i zaleceń serwisowych redukuje niebezpieczeństwo zranienia zawartych w tej instrukcji obsługi. -
Page 67: Napinanie Łańcucha Tnącego
do góry, co ułatwi założenie łańcucha niedostateczne przenikanie oleju smaro- tnącego (5) na koło zębate (24). wego do spodniej strony szyny i obniżenie 5. Załóż miecz (4) i łańcuch (5) na swo- skuteczności smarowania. rzeń szyny (23). Miecz jest prawidło- Napinanie łańcucha tnącego wo osadzony, gdy nosek z prawej stro- ny pod sworzniem (23) znajduje się... -
Page 68: Smarowanie Łańcucha
1. Upewnij się, czy hamulec łań- • Stosuj olej biologiczny, zawierający dodatki zmniejszające tarcie i stopień cucha jest zwolniony, tzn. czy dźwignia hamulca łańcucha jest zużycia oraz nie szkodzący układowi dociśnięta do przedniego uchwy- pompy. Możesz go zamówić w na- tu (16). -
Page 69: Włączanie
Uwaga: piła może wydzielać nie- 1. Połóż elektryczną piłę łańcuchową na wielkie ilości oleju, zobacz „Mon- twardym, równym podłożu. Piła nie taż łańcucha piły i miecza”. może dotykać żadnych przedmiotów. 2. Przyłącz piłę do źródła napięcia elek- Włączanie trycznego. 3. Zwolnij hamulec łańcucha (3), prze- 1. -
Page 70: Techniki Piłowania
Jeżeli na podłożu pokaże się ślad oleju, • Podczas piłowania i po przepiłowaniu oznacza to, że piła pracuje nienagannie. drewna nim piła nie może dotykać podłoża ani żadnych przedmiotów. Jeśli nie widać śladu oleju, oczy- • Uważaj, by pilarka nie zakleszczała ścić... -
Page 71: Ścinanie Drzew
Ścinanie drzew • Małe drzewa o średnicy od 15 do 18 cm można z reguły ścinać przy pomo- Do ścinania drzew wymaga- cy jednego cięcia. ne jest duże doświadczenie. • W przypadku drzew o większych śred- Ścinaj drzewa tylko wtedy, nicach należy wykonać nacięcia karbo- jeżeli potrafisz obchodzić... -
Page 72: Okrzesywanie
3. Wykonywanie nacięcia kli- się, że drzewo może nie upaść w żądanym kierunku lub przechyla nowego (A): Wykonaj nacięcie klinowe w kie- się w przeciwną stronę i zaciska runku, w którym ma upaść drze- łańcuch piły, należy przerwać cięcie obalające. W celu otwar- wo. -
Page 73: Przycinanie
2. Pień jest podparty na jed- • Naprężone gałęzie należy odpiłowy- nym końcu: wać z dołu do góry, aby zapobiec zaklinowaniu piły łańcuchowej. Przepiłuj najpierw z dołu do • Przy spiłowywaniu grubszych konarów góry (górną częścią miecza) 1/3 stosuj tę samą technikę co przy przyci- przekroju pnia, aby zapobiec odłupywaniu kawałków. -
Page 74: Konserwacja I Oczyszczanie
Konserwacja i oczyszczanie Prace konserwacyjne i zwią- • Po każdym użyciu oczyść łańcuch zane z oczyszczaniem należy tnący. W tym celu użyj pędzla lub zasadniczo wykonywać przy miotełki ręcznej. Do oczyszczania łań- wyłączonym silniku i wyjętej cucha nie używaj żadnych płynów. Po oczyszczeniu lekko naoliw łańcuch piły wtyczce sieciowej. -
Page 75: Tabela Czasokresów Konserwacyjnych
Tabela czasokresów konserwacyjnych Po każ- Przed Po 10 go- Czynność każdym Element maszyny dzinach użyciem użyciu pracy Sprawdzić, w razie potrzeby Komponenty hamulca łańcucha wymienić Sprawdzić, w razie potrzeby Koło łańcuchowe ( wymienić Sprawdzić, naoliwić, w razie Łańcuch tnący ( ... -
Page 76: Regulacja Naciągu Łańcucha
Regulacja naciągu łańcucha pilarskich (np. Parkside PSG 85 B2). Niedoświadczonemu użytkownikowi piły łańcuchowej zalecamy oddanie łańcucha Regulacja naprężenia łańcucha jest opi- piły do naostrzenia lub wymiany przez sana w rozdziale „Montaż - Napinanie specjalistę lub specjalistyczny warsztat. łańcucha tnącego“. 1. Wyłącz pilarkę i wyjmij wtyczkę... -
Page 77: Obracanie Miecza
środowiska (patrz „Utylizacja/ochrona Gdy stan przepustów olejowych środowiska“). jest optymalny, a regulator oleju prawidłowo ustawiony, kilka se- • Założyć pochwę ochronną na miecz. kund po włączeniu piły łańcuch • Urządzenie przechowywać w suchym tnący wydziela automatycznie nie- i chronionym przed kurzem miejscu, poza zasięgiem dzieci. -
Page 78: Poszukiwanie Błędów
Poszukiwanie błędów Możliwa przyczyna Sposób usunięcia Problem Hamulec łańcucha zabloko- Sprawdzić hamulec łańcucha, ewent. odluźnić hamulec łańcucha wany Brak napięcia sieciowego Sprawdź gniazdko sieciowe, ka- bel, przewód, wtyczkę, w razie potrzeby zleć naprawę specjaliście elektrykowi Urządzenie nie Zadziałał bezpiecznik domo- Sprawdź bezpiecznik domowej sie- uruchamia się... -
Page 79: Części Zamienne / Akcesoria
Części zamienne / nie zostanie przesłane wraz z dowodem zakupu (paragonem) z krótkim opisem, Akcesoria gdzie wystąpiła wada i kiedy się pojawi- Części zamienne i akcesoria można ła. zakupić na Jeśli defekt jest objęty naszą gwarancją, otrzymają Państwo z powrotem naprawio- www.grizzlytools.shop ny lub nowy produkt. -
Page 80: Serwis Naprawczy
i działań, których odradza się lub przed ściami wyposażenia otrzymanymi przy zakupie i zadbanie o wystarczająco którymi ostrzega się w instrukcji obsługi. Produkt jest przeznaczony do użytku bezpieczne opakowanie. prywatnego, a nie komercyjnego. W przy- Serwis naprawczy padku niewłaściwego i nieodpowiedniego obchodzenia się... -
Page 81: Obsah Úvod
Obsah Úvod......... 81 Kontrola olejové automatiky .... 94 Účel použití ....... 82 Vyměnit čepel ........ 94 Techniky řezání ......95 Obecný popis ......82 Všeobecně ........95 Objem dodávky ......82 Přehled ......... 82 Kácení stromů ........ 95 Odřezávání větví ......97 Popis funkce ........ -
Page 82: Účel Použití
Účel použití Pilový řetěz (již namontovaný) Ochranná pochva čepele Elektrická řetězová pila je zkonstruována Olejová láhev 180 ml bio-olej pouze pro řezání dřeva. Pro všechny ostatní Návod k obsluze druhy použití (např. řezání zdiva, plastů Přehled nebo potravin) není pila vhodná. Pila je určena pouze pro domácí... -
Page 83: Popis Funkce
Technická data vání elektrického nástroje lišit od udaných hodnot v závislosti na Elektrická řetězová pila ..PKS 2200 A1 způsobu, jakým je elektrický nástroj Jmenovité vstupní používán a zejména pak podle napětí U....230-240 V~, 50 Hz typu zpracovávaného obrobku. -
Page 84: Symboly Na Pile
Symboly na pile Před započetím práce se dobře se- Hladina akustického výkonu znamte se všemi ovládacími prvky. Cvičte zacházení s pilou a nechte si vysvětlit funkci, účinek a techniku Značka minimálního stavu naplně- řezání odborníkem. ní „MIN“ ukazatele stavu naplnění oleje Řetěz se netočí, pokud je řetězová brzda aktivována. -
Page 85: Symboly V Návodu
Při kácení dřeva dodržujte ochranu Piktogram na šroubu rychloupínacího systému řetězu: proti hluku a místní předpisy. Na základě místních předpisů může být vyžadována zkouška způsobi- povolit losti.Na základě místních předpisů může být vyžadována zkouška upnout způsobilosti. Obraťte se naObraťte se na lesní správu. lesní správu. Symboly v návodu Označení... - Page 86 1) BEZPEčNOST PRACOVIšTě: od oleje, od ostrých hran anebo od pohybujících se částí nástrojů. a) Udržujte svůj pracovní úsek čis- Poškozené anebo zamotané kabely zvy- tý a dobře osvětlený. Nepořádek šují riziko elektrického úderu. e) když pracujete s elektrickým anebo neosvětlené pracovní oblasti mohou vést k nehodám.
- Page 87 b) Nepoužívejte žádné elektrické pojíte na napájení elektrickým proudem, nářadí, jehož spínač je defektní. pak toto může vést k nehodám. d) Odstraňte nastavovací nářadí Elektrické nářadí, které se již nedá za- anebo šroubováky předtím, anebo vypnout, je nebezpečné a musí než...
-
Page 88: Bezpečnostní Pokyny Pro Řetězové Pily
d) Noste ochranu očí. Doporučuje pečným situacím. h) Držadla a úchopné plochy udr- se další ochranné vybavení pro žujte v suchém a čistém stavu sluch, hlavu, ruce, předkolení a bez stop oleje či mastnoty. Kluzká nohy. Vhodný ochranný oděv snižuje nebezpečí... -
Page 89: Preventivní Opatření Proti Zpětnému Nárazu
zpětného rázu. prudce vrazit zpět do směru k obsluhu- k) Smí se řezat pouze dřevo. Ne- jící osobě. používejte řetězovou pilu pro • Každá z těchto reakcí může vést k tomu, práci, pro kterou není určena. že ztratíte kontrolu nad pilou a případně Příklad: Nepoužívejte řetězovou se těžce poraníte. -
Page 90: Zbývající Rizika
e) Při odstraňování nahromaděného • Pokládejte přípojné vedení tak, aby bě- materiálu z řetězové pily, jejím hem řezání nebylo zachyceno větvemi skladování nebo provádění údrž- nebo podobnými věcmi. by postupujte podle pokynů. • Připojovací vedení položte tak, aby bě- Ujistěte se, zda je spínač vypnutý hem řezání... -
Page 91: Bezpečnostní Funkce
13 Spínač pro zapnutí a vypnutí vyčkejte, dokud se elektrická řetězová s funkcí okamžitého zastavení pila nezastaví, než sejmete elektrickou řetězu řetězovou pilu. Při přechodu od stromu ke stromu vždy vypněte motor elektric- Při uvolnění vypínače se přístroj okamžitě zastaví ké... -
Page 92: Napnutí Řetězu
Napnutí řetězu 4. Vložte pilový řetěz (5) do drážky vodicí lišty. Při montáži držte vodicí lištu (4) otočenou nahoru v úhlu přibližně 45 Řetěz je nutné pravidelně napínat, a to z stupňů, aby se mohl pilový řetěz (5) důvodu bezpečnosti uživatele a omezení, snadněji vést na řetězový... -
Page 93: Mazání Řetězu
K povolení napnutí vyšroubujte 1. Odšroubujte víčko nádrže na olej šroub rychloupínacího systému (2) a naplňte nádrž olejem na řetězu (9) proti směru hodi- řetězy. nových ručiček. 2. Otřete uniklý olej za uzavřete 4. Upevňovací šroub (7) znovu utáh- opět olejovou nádržku. něte ( Před doplňováním řetězového oleje přístroj vždy vypněte a... -
Page 94: Kontrola Řetězové Brzdy
Kontrola olejové automatiky 6. Před zapnutím stlačte pravým palcem pojistku vypínače (14) a poté stlačte vy- pínač (13), pila se rozeběhne nejvyšší Před započetím práce zkontrolujte stav ole- rychlostí. Nyní můžete pojistku uvolnit. je a olejovou automatiku. 7. Pila se vypne, když vypínač uvolníte. Trvalé... -
Page 95: Techniky Řezání
Techniky řezání Kácení stromů Všeobecně ke kácení stromů je zapotře- bí mnoho zkušeností. kácejte stromy jen tehdy, umíteli • Ovládání pily je dokonalejší, když řeže- bezpečně zacházet s elektric- te spodní stranou vodicí kolejnice (taž- kou řetězovou pilou. V pří- nou větví řetězu) a nikoliv horní stranou padě... - Page 96 Nekácejte strom, když věje Nikdy nevstupujte před silný anebo proměnlivý vítr, strom se zásekem. existujeli nebezpečí poškození 4. Porážecí řez (B): majetku anebo kdyby strom mohl padnout na vedení. Porážecí řez proveďte z druhé Při kácení stromů je důležité strany kmene, příčemž stojíte dbát na to, aby jiné...
-
Page 97: Odřezávání Větví
Odřezávání na délku Jakmile začne strom padat, vytáhněte pilu z řezu, vypně- te motor, odložte řetězovou Krácení je řezání poražených kmenů na pilu a opusťte pracoviště malé kusy. ústupovou cestou. Je třeba dávat pozor na pada- • Dbejte na to, aby se řetěz pily při řezá- jící... -
Page 98: Údržba A Čištění
Čištění 4. řezání na kozlíku: Elektrickou motorovou řetězovou pilu držte pevně oběma rukama • Po každém použití stroj pečlivě vyčis- a přístroj veďte během řezání těte. Tím prodloužíte životnost stroje a před tělem. Když dojde k protnutí zamezíte nehodám. kmene, veďte přístroj vpravo od •... -
Page 99: Tabulka Intervalů Údržby
Tabulka intervalů údržby Před každým Po každém Po 10 provoz- Strojní součást Akce použitím použití ních hodinách Kontrolovat, v případě Komponenty brzdy řetězu potřeby nahradit Řetězové kolo Kontrolovat, v případě potřeby nahradit Kontrovat, olejovat, v příp. Řetěz pily ( potřeby nabrousit či nahradit Řetěz pily ( 5) Vyčistit, naolejovat... -
Page 100: Nastavení Napnutí Řetězu
Nastavení napnutí řetězu podle návodu svého nástroje na ostření pi- lového řetězu (např. Parkside PSG 85 B2). Pro nezkušeného uživatele řetězové pily Nastavení napnutí řetězu je popsáno v doporučujeme, nechat naostřit pilový řetěz kapitole „Montáž – Napnutí řetězu“. odborníkem nebo v odborné dílně nebo Záběh nového řetězu pily... -
Page 101: Zapnutí Lišty
Při optimálním stavu otvorů pro ce / ochrana životního prostředí“ ). průtok oleje a správném nastavení • Nasuňte ochranný kryt vodicí lišty. regulačního knoflíku oleje odstříkne • Skladujte zařízení na suchém místě pilový řetěz několik sekund po roz- chráněném před prachem a mimo do- běhnutí... -
Page 102: Náhradní Díly
Náhradní díly Náhradní díly a příslušenství obdržíte na stránkách www.grizzlytools.shop Pokud máte problémy při objednávání, použijte prosím kontaktní formulář. V případě jakých- koliv dalších dotazů se obraťte na servisní středisko / „Service- Center“ (viz strana 104). Zátka olejové nádrže ................75118246 Řetěz pily .................... -
Page 103: Záruka
Záruka Rozsah záruky Přístroj byl precizně vyroben podle přís- Vážení zákazníci, ných jakostních směrnic a před dodáním Na tento přístroj poskytujeme 3letou záru- byl svědomitě zkontrolován. ku od data zakoupení. V případě závady tohoto výrobku vám vůči Záruční oprava se vztahuje na materiálové prodejci výrobku přináleží... -
Page 104: Opravna
• Pokud by došlo k funkční poruše nebo Likvidaci vašich poškozených zaslaných jiným závadám, nejdříve telefonicky přístrojů provedeme bezplatně. nebo e-mailem kontaktujte níže uvede- Service-Center né servisní oddělení. Pak získáte další informace o vyřízení vaší reklamace. Servis česko • Výrobek označený jako vadný může- te po domluvě... -
Page 105: Cuprins Introducere
Cuprins Verificarea pompei automate de ulei ......119 Schimbarea lamei ....119 Introducere ......105 Tehnici de tăiere a lemnului ..120 Domeniul de aplicare ....106 Descriere generală ....106 Generalităţi ......... 120 Tăierea pomilor ......120 Inventar de livrare ......106 Descrierea modului de funcţionare . -
Page 106: Domeniul De Aplicare
Descriere generală operare şi doar în scopurile reco- mandate. Menţineţi manualul în condiţii corespunzătoare şi, odată Imaginile pot fi vizualizate pe cu transmiterea instalaţiei către părţile frontală şi posterioară terţi, predaţi şi toată documentaţia rabatabile. aferentă. Inventar de livrare Domeniul de aplicare Moto-fierăstrău Moto-fierăstrăul este prevăzut doar pentru Lamă... -
Page 107: Date Tehnice
în timpul Date tehnice utilizării propriu-zise a sculei elec- trice, în funcție de felul şi modul în Ferăstrău electric cu lanț ..PKS 2200 A1 care scula electrică este utilizată, îndeosebi ce tip de piesă este prelu- Racord nominal la reţea ....... -
Page 108: Instrucţiuni De Siguranţă
Instrucţiuni de siguranţă Purtați încălțăminte de protecție cu Acest capitol prezintă principalele instruc- talpă stabilă! ţiuni de siguranţă ce trebuie respectate în timpul operării acestui utilaj electric. Utilizați îmbrăcăminte de protecție! Moto-fierăstrăul electric este un utilaj Folosiţi mereu ambele mâini pentru a manevra moto-fierăstrăul periculos, care poate cauza leziuni grave sau chiar mortale, dacă... -
Page 109: Simboluri Folosite În Manual
Pictograme pe lamă: Semnale de interdicţie cu date referitoare la prevenirea daunelor Direcţia de mers materiale a ferăstrăului cu lanţ Purtaţi mănuşi de protecţie pentru a evita leziunile prin tăiere! Pictograme pe capacului rezervorului cu ulei: Ungeţi cu ulei lanţul ferăstrăului. Indicatoare cu date despre opera- rea facilă... -
Page 110: Instrucţiuni Generale De Siguranţă Pentru Utilajele Electrice
Instrucţiuni generale de 2) SIGURANţă ElECTRICă: siguranţă pentru utilajele a) Ştecherul utilajului electric trebu- electrice ie introdus în priză. Ştecherul nu AVERTIZARE! Citiţi toate indi- trebuie modificat sub nicio for- mă. Nu folosiţi fişe adaptoare caţiile de siguranţă, instruc- ţiunile şi toate imaginile şi împreună... - Page 111 3) SIGURANţA PERSOANElOR: f) Purtaţi îmbrăcăminte adecvată. Nu purtaţi rochii largi sau biju- a) Fiţi atenţi la acţiunile pe care le terii. Menţineţi o distanţă apreciabilă întreprindeţi atunci când lucraţi faţă de utilajul electric, astfel încât cu utilajul electric, aveţi grijă să părul, hainele şi pantofii să...
-
Page 112: Instrucţiuni De Siguranţă Pentru Moto-Ferăstraie
împiedică pornirea accidentală a utila- 5) SERVICE: jului electric. a) Motofierăstrăul electric trebuie d) Utilajele electrice neutilizate trebuie menţinute în afara acce- să fie reparat doar de persoane special calificate iar în acest scop sului copiilor. Nu permiteţi ca utilajul electric să... -
Page 113: Măsuri De Precauţie Împotriva Reculului
e) Nu lucrați cu ferăstrăul cu lanț în ferăstrăul cu lanț pentru a tăia metal, plastic, zidărie sau mate- copac, pe o scară, pe un acoperiş sau pe o suprafață instabilă. riale de construcție, care nu sunt Există un pericol de vătămare gravă în din lemn. -
Page 114: Riscuri Reziduale
e) Respectați toate instrucțiunile putere şina în direcţia operatorului. atunci când curățați ferăstrăul • Oricare din aceste reacţii poate cauza cu lanț de acumulările de mate- pierderea controlului asupra moto-fie- rial, când îl depozitați sau când răstrăului ceea poate genera leziuni efectuați lucrări de întreținere. -
Page 115: Instrucţiuni Detaliate De Siguranţă
Instrucţiuni detaliate de • Avertizare! Această sculă electrică ge- siguranţă nerează în timpul exploatării un câmp electromagnetic. Acest câmp poate • Dacă este necesară utilizarea unui ca- influența în anumite condiții implanturi- blu conector, acesta trebuie să fie pro- le medicale active sau pasive. Pentru a diminua pericolul vătămărilor serioase dus de fabricant sau de reprezentantul sau mortale, recomandăm persoanelor... -
Page 116: Montarea
3 Braţul frânei de lanţ/apărătoare conectaţi mai întâi cablul de frontală de mână reţea. În caz contrar, apare riscul de vătămare corporală! Echipament de siguranţă care opreşte imediat lanţul în cazul unui recul; braţul frânei poate fi acţionat şi manual; pro- Înainte de a porni ferăstrăul electric trebuie: tejează... -
Page 117: Tensionarea Lanţului
Atenţie! Nu tensionați sau schimbați lanțul Fierăstrăul se poate relubrifia. cât este încă fierbinte, deoarece după răcire se strânge din nou Vă rugăm să ţineţi cont de faptul că, după încă puțin. În caz de nerespectare, utilizare, se pot produce scurgeri şi pier- aceasta poate duce la deteriorări deri de ulei, dacă... -
Page 118: Lubrifierea Lanţului
Lubrifierea lanţului Operarea Lama şi lanţul trebuie să fie în per- Conectaţi moto-fierăstrăul numai manenţă lubrifiate. Dacă folosiţi atunci când lama, lanţul şi aco- moto-fierăstrăul cu prea puţin ulei, peritoarea pentru roata de lanţ performanţa de tăiere şi durata sunt corect montate. Aveţi grijă ca de viaţă... -
Page 119: Verificarea Frânei De Lanţ
Verificarea pompei electric va porni la viteză maximă. automate de ulei Eliberaţi blocajul anti-demaraj (14). 7. Utilajul electric se va opri atunci când veţi acţiona din nou conectorul/deco- Înainte de a utiliza moto-fierăstrăul, verificaţi nectorul (13). Funcţionarea continuă nu nivelul de ulei din pompa automată de ulei. este posibilă. -
Page 120: Tehnici De Tăiere A Lemnului
Tehnici de tăiere a pană de fixare pentru a elibe- ra lanţul motofierăstrăului. lemnului Generalităţi Tăierea pomilor Pentru a tăia pomi este nece- • Veţi deţine mai bine controlul dacă veţi tăia lemnul cu partea inferioară a sar ca persoana care operea- ză motofierăstrăul să aibă lamei (lanţul fiind tras), şi nu cu partea experienţă... - Page 121 3. Secţionarea copacilor (A): • De obicei, copacii cu un diametru de 15-18 cm pot fi tăiaţi dintr-o singură Realizaţi o secţiune în trunchiul operaţiune. copacului, în direcţia în care do- • La pomii cu un diametru mai mare, tre- riţi ca acesta să...
-
Page 122: Tăierea Crengilor
cadă. Dacă se observă că pro- • Ramurile aflate sub tensiune trebuie să babil copacul nu cade în direcţia fie tăiate de jos în sus, pentru a evita dorită sau se înclină înapoi şi blocarea moto-fierăstrăului. prinde lanţul de ferăstrău, întreru- •... -
Page 123: Curăţire Şi Mentenanţă
scos din priză. Pericol de vă- secţionaţi restul, de sus în jos. 2. Trunchiul este susţinut la tămare corporală! lucrările una din extremităţi: de reparaţie şi mentenanţă Secţionaţi mai întâi de jos în sus neincluse în acest manual (cu partea superioară a lamei) trebuie realizate de persona- lul atelierului nostru. -
Page 124: Intervale De Mentenanţă
Intervale de mentenanţă Efectuaţi regulat lucrări de mentenanţă respectând intervalele menţionate în acest tabel. Astfel, durata de viaţă a moto-fierăstrăului va fi prelungită. În acelaşi timp, veţi obţine performanţe bune de tăiere şi evitaţi accidentele. Tabel cu intervalele de mentenanţă După 10 După Înaintea Acţiune fiecare Componenta utilajului ore de func- fiecărei... -
Page 125: Reglarea Tensiunii Lanţului
(de exemplu, Reglarea tensiunii lanţului este descrisă în capitolul „Montarea, tensionarea lanţului“. Parkside PSG 85 B2). Pentru utilizatorii neexperimentați de ferăstraie cu lanț, reco- Montarea unui nou lanţ mandăm ascuțirea lanțului de ferăstrău de către un specialist sau de către un atelier specializat sau înlocuirea lanțului. -
Page 126: Rândul Său Lamei
lanţ (8), şi apoi tensionaţi lanţul. ţionare. Eliminaţi uleiul uzat în mod ecologic (vezi „Eliminarea/protecția Dacă starea canalului de scurgere mediului”). a uleiului este optimă, atunci, în • Atasaţi husa de protecţia a lamei. mod automat, lanţul va proiecta • Păstrați aparatul într-un loc uscat şi ferit de puţin ulei timp de câteva secunde praf, fără... -
Page 127: Piese De Schimb/Accesorii
Piese de schimb/ ziţiei (bonul de casă) şi să se descrie pe scurt în ce constă şi când a apărut dauna. Accesorii Dacă defectul este acoperit de garanţie, Piese de schimb şi accesorii sunt veţi primi fie produsul reparat fie unul nou. Timpul de nefuncţionare din cauza lipsei de disponibile pe site-ul conformitate apărute în cadrul termenului... -
Page 128: Reparaţii-Service
to-fierăstrău) şi nici daunele produse asupra suplimentare, este obligatoriu să folosiţi doar adresa poştală furnizată de noi. componentelor fragile (de ex. comutator). Această garanţie este anulată dacă produ- Asiguraţi-vă că pachetul nu este expe- sul a fost deteriorat, folosit necorespunză- diat cu plata la destinatar, prin Sperr- gut, Express sau alţi furnizori speciali. -
Page 129: Importator
Importator Grizzly Tools GmbH & Co. KG Vă rugăm să ţineţi cont de faptul că urmă- Stockstädter Straße 20 toarea adresă nu este una de service. 63762 Großostheim Contactaţi doar centrul de service GERMANIA menţionat mai sus. www.grizzlytools.de Identificare defecţiuni Problemă Cauză... -
Page 130: Obsah Úvod
Obsah Kontrola automatiky olejového mazania ........143 Úvod........130 Výmena vodiacej lišty ....143 Použitie ........131 Techniky pílenia ....... 144 Všeobecný popis ...... 131 Všeobecné pokyny ......144 Stínanie stromov ......144 Objem dodávky ......131 Prehľad ........131 Odvetvovanie ....... -
Page 131: Použitie
Použitie Reťaz píly (už montovaný) Ochranný kryt lišty Elektrická reťazová píla je skonštruovaná Fľaša oleja s 180 ml „Bio-olej“ len na pílenie dreva. Na všetky ostatné Návod na obsluhu druhy použitia (napr. rezanie stien a mú- rov, umelých hmôt alebo potravín) táto píla Obalový... -
Page 132: Popis Funkcie
Technické údaje uvedených hodnôt, v závislosti od druhu a spôsobu, akým sa elekt- Elektrická reťazová píla ..PKS 2200 A1 rické náradie používa a zvlášť od Menovité vstupné toho, aký druh obrobku sa obrába. Je nutné stanoviť bezpečnostné opat- Napätie U .... -
Page 133: Obrázkové Znaky Na Píle
Obrázkové znaky na píle Pred začatím práce sa dobre oboz- Pozor! V prípade poškodenia alebo námte so všetkými obsluhovacími prerezania sieťového kábla ihneď prvkami píly. Naučte sa s pílou za- vytiahnite zástrčku zo zásuvky. obchádzať a nechajte si jej funkciu, Zaručená hladina akustického spôsob fungovania ako i techniky pílenia vysvetliť... -
Page 134: Symboly V Návode
Všeobecné bezpečnostné Znak na páke brzdy reťaze: pokyny brzda reťaze: VYP Skôr, než začnete s elektrickou brzda reťaze: ZAP reťazovou pílou pracovať, dobre sa oboznámte so všetkými jej Znak na skrutke pre reťazový rýchloupína- obsluhovacími prvkami. Nacvičte si zaobchádzanie s pílou (skraco- cí... - Page 135 d) Nepoužívajte kábel na iný účel, ako je Všetky bezpečnostné pokyny a nariadenia si uschovajte pre budúcnosť. nosenie alebo zavesenie elektrického nástroja alebo vytiahnutie zástrčky zo Pojem „elektrický nástroj“ použitý v bez- zásuvky. Udržujte kábel vzdialene od pečnostných pokynoch sa vzťahuje na horúčavy, od oleja, od ostrých hrán elektrické...
- Page 136 die, ktorého spínač je defektný. Elektric- tento nástroj v zapnutom stave pripojíte ké náradie, ktoré sa už nedá za- alebo na napájanie elektrickým prúdom, po- tom toto môže viesť k nehodám. vypnúť, je nebezpečné a musí byť opra- d) Odstráňte nastavovacie náradie alebo vené.
-
Page 137: Bezpečnostné Pokyny Pre Reťazové Píly
Bezpečnostné pokyny pre viesť k strate rovnováhy alebo k strate reťazové píly kontroly nad reťazovou pílou. g) Pri rezaní konára nachádzajúce- a) Pri bežiacej píle udržujte všetky ho sa pod napnutím počítajte s časti tela vzdialene od reťaze tým, že sa tento odpruží. Keď sa píly. -
Page 138: Preventívne Opatrenia Proti Spätnému Nárazu
Preventívne opatrenia proti Spätný náraz je následkom nesprávneho alebo chybného používania elektrického spätnému nárazu náradia. Možno mu zabrániť vhodnými preventívnymi opatreniami, ako to je nasle- Pozor, spätný náraz! Dbajte pri dovne popísané: práci na spätný náraz stroja. Exis- tuje nebezpečenstvo poranenia. a) Držte pílu pevne obomi rukami, Spätným nárazom sa vyvarujete pričom palec a prsty obopínajú... -
Page 139: Zvyškové Riziká
• Prípojné vedenie položte tak, aby sa Zvyškové riziká nemohol zachytiť počas pílenia vetiev Aj pri používaní elektrického prístroja alebo podobného. podľa predpisov vždy existujú zvyškové • Používajte RCD (Residual Current Device) s vypínacím prúdom 30 mA alebo nižším. riziká. Nasledujúce nebezpečenstvá môžu vzniknúť... -
Page 140: Bezpečnostné Funkcie
zastavenie elektrickej reťazovej píly, 15 Elektromotor má z bezpečnostných dôvodov dvojitú skôr ako sa tam odstráni elektrická re- ťazová píla. Motor elektrickej reťazovej izoláciu. 13 Zapínač/vypínač s funkciou píly vždy vypnite, predtým ako sa mení okamžitého zastavenia reťaze od stromu po strom. •... -
Page 141: Napínanie Reťaze
Napínanie reťaze v smere hodinových ručičiek. 4. Reťaz píly (5) naložte do drážky lišty. Za účelom montáže držte lištu (4) v Pravidelné napínanie reťaze prispieva k uhle cca 45 stupňov natočenú smerom bezpečnosti používateľa a znižuje resp. nahor, aby sa reťaz píly (5) mohla ľah- zabraňuje opotrebovaniu a poškodeniu re- šie naložiť... -
Page 142: Mazanie Reťaze
Na uvoľnenie napnutia 1. Odskrutkujte viečko olejovej otočte skrutku pre reťazový nádržky (2) a nalejte reťazový rýchloupínací systém (9) proti olej do nádržky. smeru hodinových ručičiek. 2. Prípadne uniknutý olej poutierajte 4. Upevňovaciu skrutku (7) opäť a nádržku opäť uzavrite. utiahnite ( Pred doplňovaním reťazové- ho oleja prístroj vždy vypnite... -
Page 143: Kontrola Reťazovej Brzdy
Existuje nebezpečenstvo zra- zadnú rukoväť a ľavou rukou za prednú nenia dobiehaním pílovej re- rukoväť. Palec a prsty musia rukoväte ťaze. Nechajte previesť opra- pevne obopínať. vu píly naším zákazníckym 6. Za účelom zapnutia píly stlačte pravým palcom poistku vypínača (14) a potom servisom. -
Page 144: Techniky Pílenia
Stínanie stromov 5. Vymeňte lištu a namontujte lištu a reťaz podľa opisu pod „Montáž pílovej reťa- Stínanie stromov si vyžaduje ze a lišty“. veľa skúseností. Stínajte stro- Techniky pílenia my len vtedy, keď dokážete s elektrickou reťazovou pílou bezpečne narábať. V žiad- Všeobecné... - Page 145 V žiadnom prípade nestínajte Tým sa zabráni zovretiu pílovej strom, keď fúka silný alebo reťaze alebo vodiacej koľajničky premenlivý vietor, keď hrozí pri osadení druhého vrubového nebezpečenstvo poškodenia zárezu. majetku alebo keď by strom Vložka zabráni tomu, aby sa mohol zasiahnuť vedenie. strom otočil a spadol do nespráv- Pri rúbaní...
-
Page 146: Odvetvovanie
5. Akonáhle to hĺbka rezu dovolí, • Menšie konáre oddeľte jedným rezom zasuňte do hlavného rezu klin podľa obr. alebo páčidlo, aby sa zabránilo Skracovanie zaseknutiu vodiacej lišty. 6. Ak je priemer kmeňa väčší než dĺž- Skracovaním sa rozumie pílenie zoťatých ka vodiacej lišty, urobte dva rezy. -
Page 147: Údržba A Čistenie
Čistenie 4. Pílenie na koze: Držte elektrickú reťazovú pílu pevne obidvomi rukami a počas • Pílu po každom použití dôkladne vyčis- pílenia ju veďte pred vaším telom. tite. Tým predĺžite jej životnosť a zabrá- Keď sa kmeň rozdelí, veďte pílu nite vzniku úrazov. -
Page 148: Tabuľ Ka Intervalov Údržby
Postupujte drevený prach. podľa návodu vášho prístroja na ostrenie • Reznými časťami reťaze sú rezacie člán- pílovej reťaze (napr. Parkside PSG 85 B2). Pre neskúseného používateľa reťazových ky, ktoré pozostávajú z rezného zuba a z nosa ohraničujúceho hĺbku rezu (ob- píl odporúčame pílovú... -
Page 149: Nastavenie Napnutia Reťaze
Novú reťaz nikdy nenasa- 1. Pílu vypnite a vytiahnite zástrčku zo zásuvky. dzujte na opotrebovaný hnací pastorok alebo na 2. Snímte reťaz píly (viď kapitolu poškodenú alebo opotrebo- „Obsluha reťazovej píly“). Za vanú lištu. Reťaz by mohla účelom brúsenia by mala byť spadnúť... -
Page 150: Odloženie
1. Pílu vypnite a vytiahnite zástrčku zo Stroje nepatria do domáceho zásuvky. odpadu. Symbol preškrtnutej 2. Snímte kryt reťazového kolesa, reťaz nádoby na odpad znamená, že píly a vodiacu lištu. tento výrobok sa na konci doby 3. Otočte lištu okolo jej horizontálnej osi používania nesmie zlikvidovať... -
Page 151: Zisťovanie Závad
Zisťovanie závad Problém Možná príčina Odstránenie poruchy Skontrolovať brzdu reťaze, príp. brzdu Zaskočená brzda reťaze reťaze uvoľniť chýba sieťové napätie skontrolujte zásuvku, kábel, el. vedenie, zástrčku, príp. nechajte previesť opravu odborníkom na elektrické prístroje. prístroj nechce skontrolujte domovú poistku, viď pokyn domová... -
Page 152: Záruka
Záruka Rozsah záruky Prístroj bol vyrobený podľa prísnych smer- Vážená zákazníčka, vážený zákazník, níc kvality a pred dodaním bol svedomite Pre tento prístroj platí záruka 3 roky od kontrolovaný. dátumu zakúpenia. Ak je prístroj poškodený, podľa zákona Záruka sa týka materiálových alebo výrob- máte právo ho reklamovať... -
Page 153: Servisná Oprava
Service-Center • Produkt evidovaný ako poškodený mô- žete po dohode s našim zákazníckym servisom, s priloženým dokladom o za- Servis Slovensko kúpení (pokladničný doklad) a s údaj- Tel.: 0800 152835 (bezplatne mi, v čom chyba spočíva a kedy vznik- z pevnej aj mobilnej siete) la, zaslať... -
Page 154: Uvod
Sadržaj Uvod........154 Provjera podmazivanja lanca ..167 Zamjena nosača ......167 Svrha primjene ......155 Opći opis ......... 155 Tehnike piljenja ......168 Općenito ........168 Obim isporuke ......155 Obaranje drveća ......168 Pregled ........155 Opis funkcioniranja ....... 156 Rezanje grana ...... -
Page 155: Svrha Primjene
Svrha primjene Lanac pile (već predmontiran) Zaštitna navlaka za nosač Električna motorna pila je konstruirana Boca s uljem sa 180 ml biološkog ulja samo za piljenje drveta. Ova pila nije za lanac pile predviđena ni za kakvu drugu namjenu Naputka za posluživanje (npr. -
Page 156: Opis Funkcioniranja
Tehnički podaci Upozorenje: Emisije buke i vibracija mogu tije- Električna lančana kom stvarne uporabe električnog pila ......PKS 2200 A1 alata odstupati od navedenih vri- jednosti, ovisno o načinu uporabe Nominalni ulazni električnog alata, a posebno o napon...... 230-240 V~, 50 Hz načinu na koji se obrađuje izradak. -
Page 157: Sigurnosne Napomene
Sigurnosne napomene Nosite zaštitne cipele s čvrstim pot- platima! OPREZ UPOZOREnjE: Koristite zaštitnu odjeću! Mogućnost strujnog udara ! Ne otvarati kućište proizvoda ! Motornu pilu uvijek koristite s obje ruke. Ovo poglavlje se bavi osnovnim sigur- nosnim propisima pri radu s električnom Pozor! Povratni udarac - pri radu tračnom pilom. -
Page 158: Slikovni Znakovi U Uputi
Slikovne oznake na maču: Znakovi upozorenja s informacija- ma za bolje postupanje s uređajem Smjer hoda lanca pile Općenite sigurnosne napomene Slikovna poznaka na kapi spremnika za ulje: Prije rada s električnom tračnom Nauljite lanac pile. pilom dobro se upoznajte sa svim dijelovima za rukovanje. - Page 159 Sačuvajte sve sigurnosne upute i c) Udaljite električni alat od kiše napomene za budućnost. i vlage. Prodiranje vode u električni Pojam ,,električni alat”, koji se koristi u alat povećava rizik od električnog uda- Sigurnosnim uputama odnosi se na elek- trične alate na mrežni pogon (s mrežnim d) nemojte nesvrsishodno koristiti kabelom) i na električne alate na akumula- kabel za nošenje, vješanje elek-...
- Page 160 b) Nemojte koristiti električni alat, janje strujom, uzmete ili nosite. čija je sklopka u kvaru. Električni Ako Vi pri nošenju električnpg alata držite prst na sklopki ili uključen uređaj alat, koji se više ne može uključiti ili priključite na napajanje strujom, to isključiti, opasan je i mora se popraviti.
-
Page 161: Sigurnosne Upute Za Lančane Pile
može dovesti do opasnih situacija. pala. Odgovarajuća zaštitna odjeća h) Ručke i njihove površine odr- umanjuje opasnost od ozljeda uslijed žavajte suhima, čistima i bez letećeg materijala i nehotičnog dodiri- tragova ulja ili masti. Skliske ručke vanja lanca pile. e) S lančanom pilom ne radite na i površine ne dopuštaju siguran rad i kontrolu električnog alata u neočekiva- stablu drveta, ljestvama, krovu... -
Page 162: Mjere Opreza Protiv Povratnoga Udara
k) Pilite isključivo drvo. lančanu nuti šinu natrag u smjeru poslužitelja. • Svaka od ovih reakcija može dovesti do pilu ne koristite za radove, za koje nije namijenjena. Primjer: toga, da se izgubi kontrola nad pilom Ne koristite lančanu pilu za pi- i da možda dođe do teške povrede. -
Page 163: Preostali Rizici
isključen i priključni mrežni vod kako bi se spriječilo ugrožavanje. bude iskopčan iz utičnice. Neo- • Položite priključni vod tako, da ga za čekivani pogon lančane pile prilikom vrijeme piljenja ne zahvate grane ili slično. odstranjivanja nakupina materijala ili tijekom radova održavanja može dove- •... -
Page 164: Montaža
14 Blokada uključivanja ne dodiruje tlo. Nakon dovršetka reza pričekajte da se električna lančana pila Za uključivanje uređaja morate odblo- kirati blokadu uključivanja. potpuno umiri, prije nego što tu pilu 18 klin držač lanca tamo otklonite. Motor električne lanča- smanjuje opasnost od ozljeda u sluča- ne pile uvijek isključite, prije nego što prelazite s jednog stabla na drugo. -
Page 165: Pritezanje Lanca Pile
sniku preporučujemo prije početka radova desno ispod svornjaka šine (23) sjedi u donjem okruglom utoru na maču, i u razmacima od oko 10 minuta provjeriti onda mač zauzima ispravan položaj. zategnutost lanca i po potrebi korigirati. Normalno je ako lanac pile (5) visi. Prilikom rada s pilom lanac pile se zagri- 6. -
Page 166: Rukovanje Tračnom Pilom
protivnom smjeru kazaljke sata. 1. Odvrnite poklopac spremnika 4. Ponovo zategnite vijak za za ulje (2) i ulijte ulje za lanac u učvršćenje pokrova lančanog spremnik. kotača (7) ( 2. Obrišite eventualno proliveno ulje i ponovno zatvorite poklopac. Kod novog lanca pile zategnutost Uvijek isključite uređaj i osta- lanca morate podesiti nakon najvi- še 5 rezanja. -
Page 167: Provjeravanje Kočnice Lanca
5. Električnu tračnu pilu uvijek čvrsto dr- ra, otpustite prekidač za uključivanje/ žite objim rukama, desnom rukom na isključivanje (10) i otpustite kočnicu stražnjoj i s lijevom rukom na prednjoj lanca. ručki. Palac i prsti moraju čvrsto obu- Ako kočnica lanca ne radi hvatiti ručke. -
Page 168: Tehnike Piljenja
smjeru protivnom smjeru kazaljke sata, Ako se lanac pile zaglavi, ne- mojte pokušavatii električnu da biste otpustili zategnutost lanca i tračnu pilu izvlačiti na silu. uklonili pokrov lančanog kotača (8). 4. Skinite nosač (4) i lanac pile Postoji opasnost od ozljeda. Isključite motor i upotrijebite 5). - Page 169 Na taj način ćete izbjeći zaglav- ne rušite stablo, kada puše snažan ili promjenjljiv vjetar, ljivanje lanca pile ili šine vodilice kada postoji opasnost ošteće- prilikom postavljanja drugog reza. nja imovine ili kada bi stablo moglo pasti na vodove. nikad nemojte stajati ispred Prilikom rušenja stabala mo- zarezanog stabla.
-
Page 170: Rezanje Grana
čim stablo počne padati, raspodjelu Vaše tjelesne težine na oba stopala. Ako je moguće, ispod stabla izvucite pilu iz procjepa, za- ustavite motor, odložite elek- trebate podmetnuti grane, balvane ili tričnu tračnu pilu i napustite klinove i podupirati ga. Slijedite jedno- radno mjesto preko puta za stavne naputke za jednostavno piljenje. -
Page 171: Održavanje I Čišćenje
Održavanje i čišćenje pile. Za tu svrhu upotrijebite četkicu ili ručnu metlicu. Za čišćenje lanca Radove na održavanju i čišće- nemojte koristiti tekućine. Lanac nakon čišćenja malo nauljite s uljem za lanac. nju u pravilu trebate izvoditi dok je motor isključen i utikač izvu- •... -
Page 172: Brušenje Lanca Pile
Brušenje lanca pile ispravnim kutom i s ispravnom dubinom. Postupite sukladno uputama Vašeg uređaja Pogrešno izbrušeni lanac pile za oštrenje lanca pile (npr. Parkside povećava opasnost od po- PSG 85 B2). Neiskusnom korisniku lančanih pila preporučujemo da lanac pile vratnog udarca! da oštriti od strane stručnjaka ili u stručnoj... -
Page 173: Podešavanje Zategnutosti Lanca
Podešavanje zategnutosti ulja, lanac pile nakon nekoliko se- lanca kundi nakon pokretanja automatski štrca malo ulja. Podešavanje zategnutosti lanca je opisano Okretanje mača u poglavlju „Montaža - zatezanje lanca pile“. Koristite rukavice otporne na rezo- Uhodavanje novog lanca pile ve, kada rukujete lancem pile ili mačem. -
Page 174: Odstranjivanje/ Zaštita Okoliša
Odstranjivanje/ zaštita okoliša Smjernica 2012/19/EU o električnim i Spremnik za ulje ispraznite prije zbrinja- vanja uređaja. elektronskim starim uređajima: Stari elek- Staro ulje odstranite štiteći okoliš i predajte trični uređaji moraju se odvojeni sakupljati i reciklirati na ekološki prihvatljiv način. ga na prikupljalištu. -
Page 175: Garancija
Garancija Opseg garancije Uređaj je brižljivo proizveden prema stro- Poštovani kupci, gim smjernicama o kvaliteti i prije isporuke Vi dobivate na ovaj uređaj garanciju od je savjesno ispitan. 3 godine od datuma kupnje. U slučaju nedostataka ovoga proizvoda, Garancijska usluga vrijedi za greške ma- Vama pripadaju zakonska prava prema terijala ili proizvodnje. -
Page 176: Servis Za Popravke
Service-Center • Proizvod koji smatrate pokvarenim, Vi možete poslije dogovora s našom Služ- bom za kupce, uz prilaganje dokaza Servis Hrvatska o kupnji (blagajnički račun) i podatka, Tel.: 0800 223223 (besplatno iz u čemu se sastoji nedostatak i kada je hrvatske fiksne ili mobilne mreže) nastao, bez plaćanja poštarine poslati E-Mail: kontakt@kaufland.hr... -
Page 177: Traženje Greške
Traženje greške Mogući uzrok Problem Otklanjanje greške Kočnica lanca je ule- Provjerite kočnicu lanca, eventualno otpustite kočnicu lanca gnuta Ispitajte utičnicu, kabel, vod, utikač, Nedostaje mrežni napon po potrebi popravak kod stručnog električara. Provjeriti kućni osigurač, v. napo- Iskočio je kućni osigurač Uređaj se ne pokreće menu Prekidač... -
Page 178: Увод
Съдържание Смяна на шината ....... 193 Увод ......... 178 Техники на рязане ....194 Обща информация ......194 Предназначение...... 179 Поваляне на дървета ......194 Общо описание ....... 179 Обем на доставката ......179 Изрязване на клони ......196 Преглед ..........179 Напречно... -
Page 179: Предназначение
Общо описание вайте продукта само съгласно оп- исанието и за посочените области на употреба. Пазете упътването Фигурите ще намерите на добре и когато предавате про- предната и задната отваряща дукта на трети лица, предавайте се страница. заедно с него и всички документи. Обем... -
Page 180: Описание На Начина На Работа
Технически данни Предупреждение: Емисиите на вибрациите и шума по Електрически време на действителната употреба верижен трион ...PKS 2200 A1 Ном. вход. на електроинструмента могат да се напрежение U .... 230-240 V ~ , 50 Hz различават от посочените стойности Консумация на мощност P ... 2200 W в... -
Page 181: Инструкции За Безопасност
Необходимо е да се определят пре- Прочетете и спазвайте упътването дохранителни мерки за защита на за експлоатация към машината! обслужващото лице въз основа на- товарването с вибрации при дейст- Носете лични предпазни средства. вителна употреба (тук следва да се Носете защита за слуха и очите! вземат... -
Page 182: Символи В Упътването
460 mm Дължина на шината Символи в упътването Защита клас II Знаци за опасност с данни за предотвратяване на персо- Символи под капака на верижното нални или материални щети колело: Знак за опасност с информа- ция за предотвратяване на щети за хора в резултат на Спазвайте... -
Page 183: Общи Инструкции За Безопасност За Ел. Инструменти
Внимание! При употреба на елек- среда, в която има горими теч- трически инструменти за защита от ности, газове или прах. Елек- токов удар, опасност от наранява- трическите инструменти произвеждат не и пожар трябва да се спазват искри, които могат да запалят праха следните... - Page 184 държите пръста на прекъсвача или д) когато работите с електриче- свържете уреда към електрозахранва- ския инструмент на открито, нето, когато е включен, това може да използвайте само удължители, доведе до злополуки. които са подходящи за употре- ба навън. Употребата на удължител, г) Преди...
-
Page 185: Инструкции За Безопасност За Верижни Триони
во поддържаните режещи инструменти 4) УПОТРЕБа И ТРЕТИРаНЕ На с остри режещи ръбове заяждат по- ЕлЕкТРИЧЕСкИя ИНСТРУМЕНТ: малко и се водят по-лесно. a) Не претоварвайте уреда. За ж) Използвайте електрическия вашата работа използвайте инструмент, принадлежностите, само предназначен за нея работните инструменти и др. електрически... - Page 186 б) Дръжте верижния трион винаги ж) При рязането на намиращ се с вашата дясна ръка на задна- под напрежение клон имайте та ръкохватка и с вашата лява предвид това, че той ще пружи- нира назад. Когато напрежението в ръка на предната ръкохватка. Държането...
-
Page 187: Предпазни Мерки Срещу Откат
вградените във верижния трион защит- м) Не се опитвайте да поваляте ни приспособления. Като ползвател на дърво, докато не се запознаете верижен трион вие трябва да вземете с рисковете и не разберете как да ги избегнете. Потребителят или различни мерки, за да можете да ра- други... -
Page 188: Скрити Опасности
Допълнителни инструкции за трион от натрупан материал, безопасност съхранявате го или извършва- те поддръжка. Уверете се, че • Ако свързващият кабел на електроин- превключвателят е изключен струмента е повреден, той трябва да и кабелът за електрическо бъде сменен със специален предвари- захранване е изваден от кон- такта. -
Page 189: Предпазни Функции
• Предупреждение! Този електроинстру- Предпазни функции мент генерира електромагнитно поле по време на експлоатация. При опре- 1 Задна ръкохватка със защита делени обстоятелства това поле може за ръката (10) да повлияе отрицателно на активни пази ръката от издънки и клони и при или... -
Page 190: Монтаж
Монтаж се намира в долния кръгъл отвор върху острието, тогава острието е При работа с режещата ве- разположено правилно. Нормално е, рига винаги носете защитни ако веригата на триона (5) провисва. ръкавици и използвайте само 6. Опънете първоначално веригата на оригинални... -
Page 191: Изпъване На Режещата Верига
спирачният лост на веригата (3) Изпъване на режещата е натиснат към предната ръкох- верига ватка (16) (Положение I). Редовното опъване на веригата служи за 2. Развъртете крепежния болт (7) безопасност на потребителя и намалява, респективно предотвратява износването 3. За опъване на веригата на и... -
Page 192: Обслужване На Верижния Трион
• Използвайте биомасло, което съдържа Внимание! Верижният трион може добавки за намаляване¬ на триенето да се смазва повторно, вижте и износването. Можете да го поръчате глава „Монтаж на веригата на чрез нашия сервизен център. триона и острието“. • Ако няма на разположение биомас- ло, използвайте смазочно масло за Включване... -
Page 193: Проверка На Верижната Спирачка
Проверка на верижната Проверка на смазващата спирачка автоматика Режещата верига не се върти, ако Преди започване на работа проверете верижната спирачка е фиксирана. нивото на маслото и смазващата авто- матика. 1. Поставете електрическия верижен • Включете верижния трион и го дръжте трион върху здрава, равна основа. Той... -
Page 194: Техники На Рязане
При демонтажа дръжте шината (4) ако режещата верига засед- под ъгъл около 45 градуса, накло- не, не се опитвайте да я изва- нена нагоре, за да може режещата дите със сила. Има опасност верига (5) по-лесно да се демонтира от нараняване. Спрете двига- от... - Page 195 • При работи с трион върху склон опе- 2. Път за бягство: раторът на верижния трион трябва Отстранете ниската растител- да застане в областта над дървото ност около дървото, за да си за рязане, защото след отрязването осигурите лесно оттегляне. Пътят дървото вероятно ще се изтъркаля или за...
-
Page 196: Изрязване На Клони
нето на дървото и падането му в При изрязване на клоните стават грешната посока. Не прерязвайте много злополуки. Никога не ре- опората. При приближаването на жете клони, когато стоите върху отсичащия разрез към опората дървото. Имайте предвид отката, дървото трябва да започне да когато... -
Page 197: Поддръжка И Почистване
Поддръжка и 1. Стеблото лежи на земята: Разрежете дървото отгоре почистване изцяло и в края на разреза внимавайте да не опрете в зе- По принцип извършвайте мята. Ако има възможност да работите по поддръжката и завъртите стеблото, го разреже- почистването при изключен те... -
Page 198: Интервали За Поддръжка
и повърхностите на машината с четка, Интервали за поддръжка метличка или суха кърпа. Не използ- вайте течности за почистване. Извършвайте редовно работите по • Почистете отвора за пропускане на поддръжката, изброени в следващата маслото ( 26), за да гарантирате таблица. Чрез редовна поддръжка на безаварийно, автоматично... -
Page 199: Регулиране На Изпъването На Веригата
Процедирайте съгласно инструкциите височината да се отнема с помощта за Вашия уред за заточване за вериги на плоска пила. Ограничителят на за триони (напр. Parkside PSG 85 B2). дълбочината трябва да изостава с На неопитните потребители на верижни около 0,65 mm спрямо режещия зъб. -
Page 200: Поставяне На Нова Режеща Верига
При оптимално състояние на Поставяне на нова режеща отвора за пропускане на масло верига няколко секунди след пускане на При нова верига след известно време се триона режещата верига изпуска намалява силата на опън. Затова след автоматично малко масло. първите 5 разреза, но не по-късно от 10 чминути... -
Page 201: Съхранение
Съхранение то законодателство, имате следните опции: • връщане на място на продажба, • Почистете уреда преди съхранение. • предаване в официален събирателен • Изпразнете резервоара за масло пункт, • изпращане обратно към производите- преди по-дълги работни почивки. Из- хвърлете отработеното масло по еко- ля/дистрибутора. логосъобразен начин (вижте „Изхвър- От това изискване не са засегнати при- ляне/защита на околната среда“). крепените... - Page 202 цифрови услуги и за продажба на стоки Обхват на гаранцията (ЗПЦСЦУПС)*. Уредът е произведен грижливо според Вашите права, произтичащи от посоче- строгите изисквания за качество и добро- ните разпоредби, не се ограничават от съвестно изпитан преди доставка. Гаран- нашата по-долу представена търговска цията...
-
Page 203: Ремонтен Сервиз / Извънгаранционно Обслужване
Сервизно обслужване получите допълнителна информация за уреждането на Вашата реклама- България ция. • След съгласуване с нашия сервиз мо- тел.: 0800 12220 (безплатно от цялата страна) жете да изпратите дефектния продукт Е-мейл: info@kaufland.bg на посочения Ви адрес на сервиза безплатно за Вас, като приложите IAN 373778_2204 касовата бележка (касовия бон) и Вносител... -
Page 204: Диагностика
Диагностика Отстраняване на Проблем Възможна причина повредата Проверете спирачката на ве- Спирачката на веригата е ригата, евентуално освободете блокирана спирачката на веригата Липсва мрежово напрежение Проверете контакта, кабела, проводника, щепсела, при необходимост ремонт от елек- Уредът не тръгва тротехник. Задейства се домашният Проверете... -
Page 205: Konformitätserklärung
Original- EG-Konformitätserklärung Hiermit bestätigen wir, dass die Elektro-Kettensäge Modell PKS 2200 A1 Seriennummer 000001 - 025500 folgenden einschlägigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht: 2006/42/EG • 2014/30/EU • 2000/14/EG & 2005/88/EG 2011/65/EU* & (EU) 2015/863 Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet: EN 62841-1:2015 •... -
Page 206: Translation Of The Original Ec Declaration Of Conformity
EC declaration of conformity We hereby confirm that the Electric Chainsaw Design Series PKS 2200 A1 Serial number 000001 - 025500 conforms with the following applicable relevant version of the EU guidelines : 2006/42/EC • 2014/30/EU • 2000/14/EC & 2005/88/EC 2011/65/EU* &... -
Page 207: Tłumaczenie Oryginalnej Deklaracji Zgodności We
Tłumaczenie oryginalnej deklaracji zgodności WE Niniejszym oświadczamy, że konstrukcja Elektryczna pilarka łańcuchowa typu PKS 2200 A1 Numer seryjny 000001 - 025500 spełnia wymogi odpowiednich Dyrektyw UE w ich aktualnie obowiązującym brzmieniu: 2006/42/EC • 2014/30/EU • 2000/14/EC & 2005/88/EC 2011/65/EU* & (EU) 2015/863 W celu zapewnienia zgodności z powyższymi dyrektywami zastosowano następujące normy harmonizujące oraz normy i przepisy krajowe:... -
Page 208: Překlad Originálního Prohlášení O Shodě Ce
Překlad originálního prohlášení o shodě CE Potvrzujeme tímto, že Elektrická řetězová pila konstrukční řady PKS 2200 A1 Pořadové číslo 000001 - 025500 odpovídá následujícím příslušným směrnicím EÚ v jejich právě platném znění: 2006/42/EC • 2014/30/EU • 2000/14/EC & 2005/88/EC 2011/65/EU* & (EU) 2015/863 Aby byl zaručen souhlas, byly použity následující harmonizované normy, národní nor- my a ustanovení:... -
Page 209: Traducerea Declaraţiei Originale De Conformitate Ce
Traducerea Declaraţiei Originale de Conformitate CE Prin prezenta confirmăm că Ferăstrău electric cu lanț seriei PKS 2200 A1 Numărul serial 000001 - 025500 corespunde următoarelor prevederi UE relevante, în ultima lor variantă valabilă: 2006/42/EC • 2014/30/EU • 2000/14/EC & 2005/88/EC 2011/65/EU* & (EU) 2015/863 Pentru a garanta conformitatea, au fost aplicate următoarele norme armonizate, norme... -
Page 210: Preklad Originálneho Prehlásenia O Zhode Ce
Preklad originálneho prehlásenia o zhode CE Týmto potvrdzujeme, že Elektrická reťazová píla konštrukčnej rady PKS 2200 A1 Poradové číslo 000001 - 025500 zodpovedá nasledujúcim príslušným smerniciam EÚ v ich práve platnom znení: 2006/42/EC • 2014/30/EU • 2000/14/EC & 2005/88/EC 2011/65/EU* & (EU) 2015/863 Aby bola zaručená... -
Page 211: Prijevod Originalne Ce Izjave O Podudarnosti
Prijevod originalne CE Izjave o podudarnosti Ovime potvrđujemo da Električna lančana pila serije PKS 2200 A1 Serijski broj 000001 - 025500 odgovara sljedećim odgovarajućim direktivama EU-a u njihovoj valjanoj verziji: 2006/42/EC • 2014/30/EU • 2000/14/EC & 2005/88/EC 2011/65/EU* & (EU) 2015/863 Za jamčenje sukladnosti primijenjene su sljedeće usklađene norme kao i nacionalne... -
Page 212: Превод На Оригиналната Ce-Декларация За Съответствие
Превод на оригиналната CE-декларация за съответствие Снастоящото потвърждаваме, че Електрически верижен трион серия PKS 2200 A1 Сериен номер 000001 - 025500 отговаря на следните директиви на EС в съответната им действаща редакция: 2006/42/EC • 2014/30/EU • 2000/14/EC & 2005/88/EC 2011/65/EU* & (EU) 2015/863 За... -
Page 213: Explosionszeichnung
Explosionszeichnung • Exploded Drawing Rysunek samorozwijający • Rozvinutý výkres Schemă de explozie • Výkres náhradných dielov Eksplozivni crtež • Технически чертеж... - Page 214 0°- 45°...
- Page 216 GRIZZLY TOOLS GMBH & CO. KG Stockstädter Straße 20 63762 Großostheim GERMANY Stand der Informationen · Last Information Update · Stan informacji · Stav informací · Versiunea informaţiilor · Stav informácií · Stanje informacija · Актуалност на информацията: 10/2022 Ident.-No.: 75018619102022-10 IAN 373778_2204...
Need help?
Do you have a question about the PKS 2200 A1 and is the answer not in the manual?
Questions and answers
Need oil to lubricate the chain what is advised ?
Does this saw work using Petrol or Diesel
