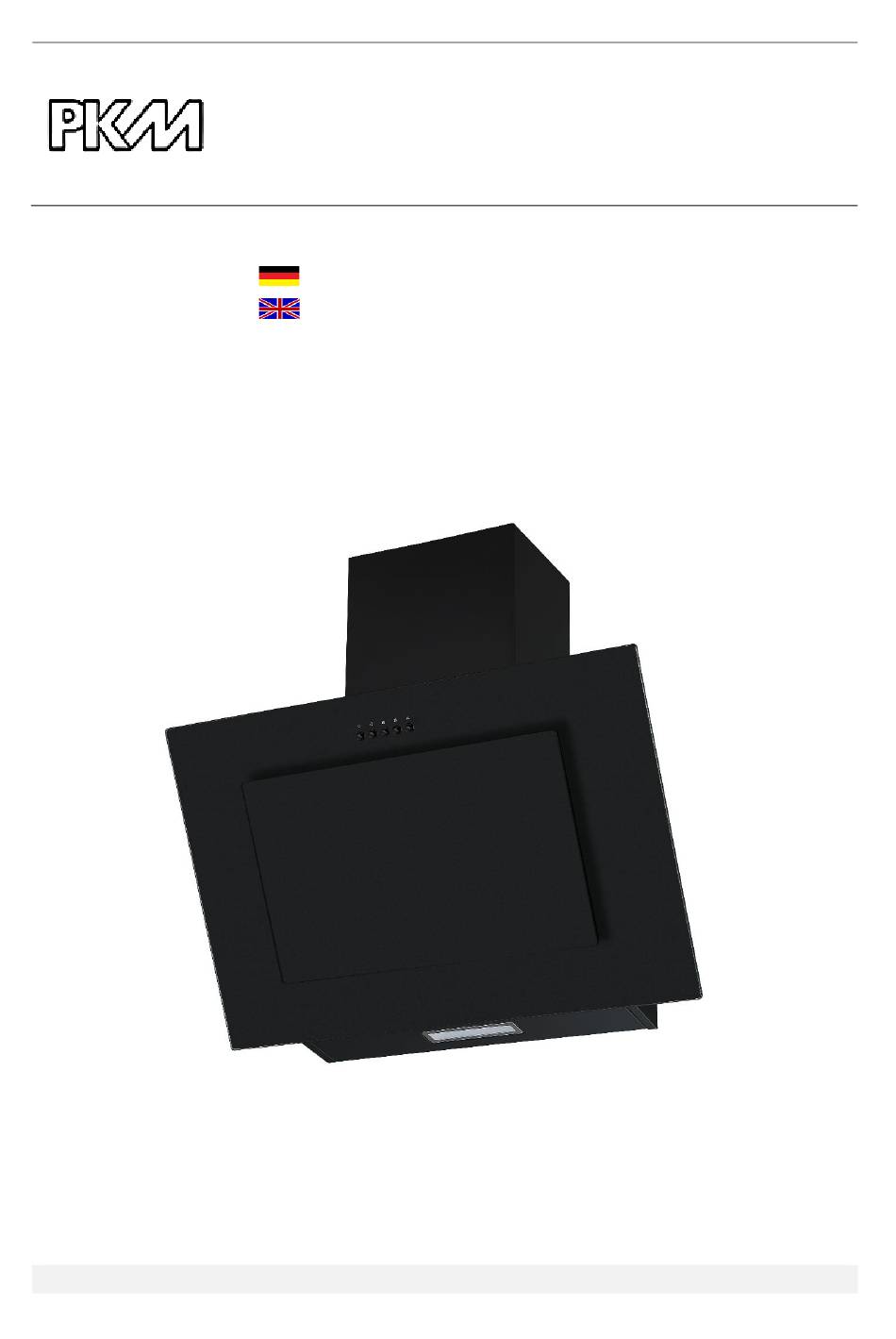

- Page 1 TECHNOLOGIE FÜR DEN HAUSHALT TECHNOLOGY FOR DOMESTIC USE Bedienungsanleitung Instruction Manual Dunstabzugshaube Extractor Hood S13-60BBPH Deutsch Seite English Page www.pkm-online.de...
-
Page 2: Table Of Contents
Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ihnen herzlich danken, dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebot entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Verwendung an einem sicheren Ort. -
Page 3: Sicherheitshinweise
Die in dieser Bedienungsanleitung enthaltenen Abbildungen können in einigen Details von dem tatsächlichen Design Ihres Geräts abweichen. Folgen Sie in einem solchen Fall dennoch den beschriebenen Sachverhalten. Der Hersteller behält sich das Recht vor, solche Änderungen vorzunehmen, die keinen Einfluss auf die Funktionsweise des Geräts haben. Entsorgen Sie das Verpackungsmaterial entsprechend den örtlichen Vorschriften Ihres Wohnorts. -
Page 4: Signalwörter
werden. Das Gerät ist ausschließlich zur privaten Nutzung bestimmt. Das Gerät ist ausschließlich zum Abführen von Küchendämpfen in einem Privathaushalt bestimmt. Das Gerät ist ausschließlich zum Betrieb innerhalb geschlossener Räume bestimmt. Dieses Gerät darf nicht für gewerbliche Zwecke, beim Camping und in öffentlichen Verkehrsmitteln betrieben werden. -
Page 5: Sicherheitsanweisungen
1.2 Sicherheitsanweisungen GEFAHR! 1. Benutzen Sie das Gerät nicht, wenn es nicht ordnungsgemäß arbeitet, sichtbar beschädigt oder heruntergefallen ist oder das Netzkabel oder der Netzstecker beschädigt sind. 2. Das Netzanschlusskabel darf nur durch eine qualifizierte Fachkraft (Elektrotechniker/-in) ausgetauscht werden. 3. Versuchen Sie niemals, das Gerät alleine zu reparieren. 4. - Page 6 ausgewechselt werden. 3. Das Gerät darf ausschließlich an einer ordnungsgemäß geerdeten Steckdose angeschlossen werden. 4. Das Gerät muss geerdet sein. Verwenden Sie nur eine entsprechende Sicherheitssteckdose, Gefahr eines Stromschlags zu minimieren. Die technischen Daten Ihrer elektrischen Versorgung müssen den auf dem Typenschild angegebenen Werten entsprechen.
- Page 7 resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. 16. Beaufsichtigen Sie Kinder immer, damit diese nicht mit dem Gerät spielen. VORSICHT! 1. Zugängliche und berührbare Teile der Haube können heiß werden, wenn die Haube zusammen mit einer Kochvorrichtung benutzt wird.
-
Page 8: Installation
2. Installation HINWEIS! Jegliche Schäden, die durch ein unsachgemäß installiertes und / oder unsachgemäß an die Stromversorgung angeschlossenes Gerät entstehen, unterliegen weder der Garantie noch der Gewähr- leistung. Wir empfehlen die Installation der Dunstabzugshaube von qualifiziertem Fachpersonal durchführen zu lassen. Jegliche Schäden, die durch unsachgemäße Installation des Gerätes entstehen, unterliegen weder der Garantie noch der Gewährleistung. -
Page 9: Mindestabstände
9. Wenn die Abluftleitung durch kühle Räume (z.B. Dachboden) geführt wird, kann innerhalb der einzelnen Leitungsbereiche ein starkes Temperaturgefälle entstehen. In diesem Fall wird in den betroffenen Bereichen Kondenswasser entstehen, was eine Isolierung der betroffenen Bereiche zwingend notwendig macht. Statten Sie eine solche Abluftleitung neben der Isolierung gegebenenfalls auch mit einer Kondenswassersperre aus. -
Page 10: Geräteansicht
2. Passen Sie die Gesamtinstallationshöhe dem Körperlängenmaß des Benutzers an. Beachten Sie hierbei, dass sich die Absaugeffizienz des Gerätes bei einem sehr großen Abstand zum Kochfeld verringern kann. WARNUNG! Unterschreiten Sie bei der Installation niemals die Mindestinstallationshöhe. Bei Nichteinhaltung der Mindestabstände kann sich das in den Filtern angesammelte... -
Page 11: Installation: Rückschlagklappe / Dunstabzugshaube
(nur bei Abluftbetrieb) BLUFTSCHLAUCH Ä UßERER AMIN NNERER AMIN ALTEBÜGEL 2.4 Installation: Rückschlagklappe / Dunstabzugshaube WARNUNG! Verwenden Sicherheitsgründen Befestigungs- oder Montageschrauben in den Größen, die in dieser Bedienungsanleitung angegeben werden. Eine Nichtbeachtung der Größen- und Installationsanweisungen für Schrauben oder Befestigungs- vorrichtungen kann zu einem Stromschlag führen! STROMSCHLAG- GEFAHR! WARNUNG! Beschädigen Sie beim Bohren keine elektrischen... -
Page 12: Installation Der Rückschlagklappe
Horizontal: Der Abluftschlauch wird zu einer Auslassöffnung mit Gitter* in der Hauswand geführt. Abb. ähnlich. Artikel nicht im Lieferumfang enthalten. 2.4.1 Installation der Rückschlagklappe ❖ Falls an Ihrem Gerät die Rückschlagklappe nicht ab Werk installiert ist, müssen Sie diese noch installieren. Die folgenden Abbildungen zeigen nur ein Beispiel für die Montage der Rückschlagklappe, da der Abluftauslass je nach Modell und Konfiguration des Gerätes variieren kann. - Page 13 4. Vergewissern Sie sich, dass beide Teile der Rückschlagklappe ordnungsgemäß installiert sind. Die Klappenteile dürfen nicht klemmen oder sich verhaken. : Klappenteil « a » ÜCKSCHLAGKLAPPE : Klappenteil « b » ÜCKSCHLAGKLAPPE EHÄUSE DES BLUFTAUSLASSES...
-
Page 14: Installation Der Dunstabzugshaube
CHSEN CHSSTIFTE Ö (beidseitig) FFNUNGEN IM EHÄUSE DES BLUFTAUSLASSES 2.4.2 Installation der Dunstabzugshaube NSTALLATIONSSCHRITTE 1. Bestimmen Sie an der Wand eine geeignete Position für die Dunstabzugshaube. 2. Messen und markieren Sie die Positionen der vier benötigten Bohrlöcher (2 für die Innenkaminhalterung und zwei für das Gehäuse der Dunstabzugshaube). Vergewissern Sie sich, dass die Mindestabstände eingehalten werden. - Page 15 : 4*30 mm (2 St. insgesamt) CHRAUBEN : 4*40 mm (2 St. insgesamt) CHRAUBEN 6. Falls die Rückschlagklappe (F) noch nicht installiert wurde, installieren Sie sie jetzt; s. Kapitel 2.4.1 I NSTALLATION DER ÜCKSCHLAGKLAPPE 7. A : Verbinden Sie den Abluftschlauch (G) mit dem Abluftauslass BLUFTBETRIEB (H) der Dunstabzugshaube (J / s.
- Page 16 ABELBINDER 8. Hängen Sie die Dunstabzugshaube an die Wand, indem Sie die Installationsöffnungen (L) des Gerätes auf die Schrauben (D / s. Abb. unten) setzen. Richten Sie die Haube ordnungsgemäß aus. 9. Wenn Die Dunstabzugshaube ordnungsgemäß ausgerichtet ist, ziehen Sie die beiden Schrauben (D / 4*30 mm) fest.
- Page 17 ALTEBÜGEL DES ÄUßEREN AMINS Ä UßERER AMIN NNERER AMIN CHRAUBEN 11. Setzen Sie den kompletten Kamin (O + N) auf die Dunstabzugshaube und führen Sie den Abluftschlauch (G / nur bei Abluftbetrieb) nach außen (s. Abb. unten links und s. Schritt 13.). 12.
- Page 18 (nur bei Abluftbetrieb) BLUFTSCHLAUCH NNERER AMIN Ä UßERER AMIN (4*8 mm) zur Befestigung des Kamins am Gerät CHRAUBEN 13. Sie können die Abluftführung wie folgt verlegen; s. unten ( bei A BLUFT BETRIEB Vertikal: Abluftschlauch wird einer Auslasskappe* im Dach geführt. Abb.
- Page 19 Abb. ähnlich: Modifikationen sind möglich. NNENKAMINHALTERUNG NNERER AMIN (4*8 mm / 2 St. insgesamt) CHRAUBEN zur Befestigung des inneren Kamins 15. Installieren Sie die Fettfilter (s. Kapitel 6.1 R ) und EINIGUNG DER ETTFILTER schließen Sie das Netzkabel am Stromnetz an. ➢...
-
Page 20: Elektrischer Anschluss
2.5 Elektrischer Anschluss Prüfen Sie vor dem Anschluss der Dunstabzugshaube an das Stromnetz, ob die auf dem Typenschild angegeben Spannung mit der Netzspannung Ihrer Wohnung übereinstimmt. Prüfen Sie vor dem Anschluss der Dunstabzugshaube an das Stromnetz, ob das Gerät ordnungsgemäß installiert ist. HINWEIS! Jegliche Schäden, die durch ein unsachgemäß... -
Page 21: Kohlefilter
❖ Wenn Sie das Gerät im Umluftbetrieb verwenden möchten, können Sie Kohlefilter installieren (s. Kapitel 3.2.1 K OHLEFILTER ❖ Neben den Fettfiltern (müssen immer installiert sein) neutralisieren Kohlefilter zusätzlich Gerüche und absorbieren u.a. feine Staubpartikel etc. Dadurch verbessern Kohlefilter zusätzlich die Abluft, die in den Küchenraum zurückgeführt wird. - Page 22 Bestellen Sie K unter OHLEFILTER www.pkm-online.de ➢ Typbezeichnung der K : siehe Kapitel T OHLEFILTERS ECHNISCHE ATEN WARNUNG! Schalten Sie das Gerät vor der Montage von Kohlefiltern unbedingt aus und trennen Sie es von der Stromversorgung (entsprechende Sicherung im Haussicherungskasten).
- Page 23 3. Die K werden auf den beiden Seiten des Motors befestigt. OHLEFILTER 4. Setzen Sie den K (2) auf den Motor (1) und drehen Sie ihn im OHLEFILTER Uhrzeigersinn nach rechts (3), bis er ordnungsgemäß und fest auf dem Motor sitzt (s.
-
Page 24: 2Fettfilter
Abb. ähnlich: Modifikationen sind möglich. LASABDECKUNG DER UNSTABZUGSHAUBE RRETIER ASTE DES ETTFILTERS RIFF DES ETTFILTERS LUMINIUM ETTFILTER WARNUNG! Befestigen Kohlefilter sicher ordnungsgemäß. Ansonsten können sich die Kohlefilter lockern und somit Gefahren verursachen. WARNUNG! Das Gerät darf ausschließlich mit eingesetzten Fettfiltern betrieben werden, da sich ansonsten durch den Dunst transportiertes Fett in der Haube ablagert. -
Page 25: Bedienung
WARNUNG! Das Gerät darf ausschließlich mit eingesetzten Fettfiltern betrieben werden, da sich ansonsten durch den Dunst transportiertes Fett in der Haube ablagert. BRANDGEFAHR! 3. Bedienung 3.1 Bedienfeld WARNUNG! Decken Leuchtmittel niemals wärmeisolierenden oder anderen Gegenständen ab. BRANDGEFAHR! VORSICHT! Berühren Sie die Beleuchtung für 30 Minuten nach Betrieb des Gerätes nicht. -
Page 26: Bedienung
3.2 Bedienung : « A » ASTE ❖ Schalten Sie die Dunstabzugshaube mit dieser Taste aus. 1 = N EISTUNGSSTUFE IEDRIGSTE EISTUNGSSTUFE ❖ Mit dieser Taste stellen niedrigste Leistungsstufe (Motorgeschwindigkeit) der Dunstabzugshaube ein. ❖ Diese Leistungsstufe ist für langsames Köcheln und Braten bei geschlossenem Deckel geeignet. -
Page 27: Reinigung/Pflege
❖ Mit dieser Taste können Sie die Beleuchtung der Dunstabzugshaube ein- bzw. ausschalten (Taste kurz drücken). Benutzen Sie die Beleuchtungseinheiten nur, wenn das Gerät in Betrieb ist. Benutzen Sie die Beleuchtungseinheiten nicht zur Raumbeleuchtung. 4. Reinigung/Pflege WARNUNG! Trennen Sie das Gerät vor allen Wartungs- und Reinigungsarbeiten von derStromversorgung. -
Page 28: Fettfilter
4.1 Fettfilter WARNUNG! Bei Nichtbeachtung der Reinigungsanweisungen besteht BRANDGEFAHR! ❖ Fettfilter/Aluminiumfilter müssen nicht ersetzt werden. ➢ Einmal pro Monat von Hand oder in der Spülmaschine (300) reinigen. ➢ Verwenden Sie keine aggressiven Reinigungsmittel. ➢ Benutzen Sie keine Scheuermittel! ➢ Benutzen Sie keine alkalischen Spülmaschinenreiniger (pH größer 7). ➢... - Page 29 Verwenden Sie ein dünnes Tuch oder dünne Stoffhandschuhe. INWEISE FÜR DIE QUALIFIZIERTE ACHKRAFT LEKTROTECHNIKER 1. Lassen Sie das LED - Leuchtmittel abkühlen, bevor Sie es austauschen. 2. Öffnen Sie die Dunstabzugshaube und entnehmen Sie den Aluminium - Fettfilter (s. Kapitel 6.1 R EINIGUNG DER ETTFILTER 3.
- Page 30 LEMME DES ICHTANSCHLUSSKABELS EUCHTMITTELANSCHLUSSKABEL 5. Verwenden Sie die Hände, um die Federbügel (F) auf beiden Seiten des LED - Leuchtmittels (G) vorsichtig nach innen zu drücken (s. Abb. unten links), während Sie das LED - Leuchtmittel gleichzeitig nach unten aus der Leuchtmittelfassung (H) herausdrücken (s.
-
Page 31: Problembehandlung
d. Rechteckige Lampe: Abmessungen B*T in mm = 120,00 ± 1,00*33,00 ± 0,50. 8. Um das Leuchtmittel wieder zu installieren, gehen Sie bitte in umgekehrter Reihenfolge vor. Erforderlicher Minimalabstand Oberflächen Topfdeckeln, Topflappen etc. zur Vermeidung heißwerdender Teile und Brandrisiken. --- m = 0,45 m Vermeidung unangemessen heißwerdender... - Page 32 versorgt. Steckdose, indem Sie ein anderes Gerät daran anschließen. 4. Die entsprechende Sicherung ist 4. Überprüfen Sie die Haussicherung. ausgeschaltet. 5. Die Spannung ist zu niedrig 5. Vergleichen Sie die Angaben auf dem Typenschild mit den Angaben Ihres Stromanbieters. EHLER ÖGLICHE RSACHE AßNAHMEN...
- Page 33 Sollte das Gerät Störungen abweichend von den oben beschriebenen aufweisen, oder falls Sie alle Punkte der Liste überprüft haben, das Problem aber nicht behoben werden konnte, kontaktieren Sie bitte das Geschäft, in dem Sie das Gerät erworben haben. ENN DIE EISTUNG DER AUBE UNZUREICHEND IST UND ODER...
-
Page 34: Technische Daten
6. Technische Daten 6.1 Angaben gemäß VO (EU) 66/2014 Marke/Warenzeichen Modellkennung S13-60BBPH Jährlicher Energieverbrauch (AEC 26,90 kWh/Jahr hood Energieeffizienzklasse(EEI hood Fluiddynamische Effizienz (FDE 13,10 hood Klasse für Fluiddynamische Effizienz Fettabscheidegrad 62,70 Klasse für Fettabscheidegrad Luftstrom bei minimaler Geschwindigkeit 227,90 im Normalbetrieb... -
Page 35: Relevante Angaben Zur Installation
(2) Luftschallemission Wird nach dB(A) re 1 pW gemessen. Für die Ermittlung der Ergebnisse sowie gemäß den Anforderungen an die Kennzeichnung in Bezug auf den Energieverbrauch und in Bezug auf die Anforderungen an das Ökodesign wurden folgende Berechnungs- und Messmethoden angewandt: ➢... -
Page 36: Entsorgung
7. Entsorgung 1. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung ( Polyäthylentüten, Polystyrenstücke ) nicht in die Reichweite von Kindern und Tieren gelangen. ERSTICKUNGSGEFAHR! 2. Nicht mehr benutzte alte Geräte müssen zuständigen Wiederverwertungsstelle zugeführt werden. Keinesfalls offenen Flammen aussetzen. -
Page 37: Garantiebedingungen
8. Garantiebedingungen für Elektro-Großgeräte der PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers Der Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes Garantie für einwandfreies Material und fehlerfreie Fertigung. Dem Verbraucher stehen neben den Rechten aus der Garantie die gesetzlichen Gewährleistungsrechte zu, die der Verbraucher gegen den Verkäufer hat, bei dem er... - Page 38 Dear customer! We would like to thank you for purchasing a product from our wide range of domestic appliances. Read the complete instruction manual before you operate the appliance for the first time. Retain this instruction manual in a safe place for future reference.
- Page 39 8. Guarantee conditions ......................71 A. Technische Zeichnung / technical drawing ................. 72 The figures in this instruction manual may differ in some details from the current design of your appliance. Nevertheless follow the instructions in such a case. Any modifications, which do not influence the functions of the appliance. shall remain reserved by the manufacturer.
- Page 40 installation of the appliance must be performed by a qualified professional. The appliance is intended for private use only. The appliance is intended for extracting/recirculating cooking vapours in a private household only. The appliance is intended for indoor-use only. The appliance is not intended to be operated for commercial purposes, during camping and in public transport.
- Page 41 operate the appliance in recirculating mode, you can simultaneously run room-air dependent fireplaces. 5. If gas is set free in your home: a) Open all windows. b) Do not unplug the appliance and do not use the control panel. c) Do not touch the appliance until the gas has gone. d) Otherwise sparks can be generated which will ignite the gas.
- Page 42 13. Disconnect the appliance from the mains before cleaning and maintenance. 14. While unpacking, the packaging materials (polythene bags, polystyrene pieces, etc.) should be kept away from children and pets. CHOKING HAZARD! 15. This appliance may be operated by children aged from 8 years and above as well as by persons with reduced physical, sensory and mental capabilities or lack of experience and knowledge if they are supervised or have been instructed concerning the safe use of...
- Page 43 2. Installation NOTICE! Any damage caused by an appliance that is improperly installed and improperly connected to the mains is not covered by the warranty or guarantee. We recommend carrying out the installation of the extractor hood by qualified personnel. Damages caused by improper installation of the appliance are not subject to the guarantee or warranty! 2.1 Important installation instructions: extraction mode WARNING! Do not lead the exhaust air into a chimney which is used...
- Page 44 9. If the exhaust duct passes through cool areas (e.g., an attic), a temperature gradient may occur in the different parts of the exhaust duct so condensate will be generated. Proper insulation of the corresponding parts of the exhaust duct will then be needed.
- Page 45 accumulated fat in the filters can catch fire due to the heat emission of the hob. RISK OF FIRE! CAUTION! Any potential user must be careful not to hit their head on the corners and edges of the extractor hood. RISK OF BRUISES! RISK OF INJURIES IN THE OCULAR AREA! 2.3 View of the appliance Fig.
- Page 46 2.4 Installation: one way valve / extractor hood WARNING! For safety reasons, use only fastening or installation screws of the sizes specified in this instruction manual. Failure to follow the size and installation instructions for screws or mounting devices may result in electrical hazards.
- Page 47 Article not included in the scope of delivery. 2.4.1 Installation of the one-way valve ❖ If your appliance does not have the one-way valve installed at the factory, you still need to install it. The following figures only show an example of how to install the one-way valve, as the exhaust air outlet may vary depending on the model and configuration of the appliance.
- Page 48 : flap part « a » WAY VALVE : flap part « b » WAY VALVE OUSING OF THE EXHAUST AIR OUTLET XLES XLE PINS in the housing of the exhaust air outlet (on both sides) PENINGS...
- Page 49 2.4.2 Installation of the extractor hood NSTALLATION STEPS 1. Find a suitable position for the extractor hood. 2. Measure and mark the positions of the four drill holes required (2 for the inner chimney bracket and two for the housing of the extractor hood). Ensure that the minimum distances are observed.
- Page 50 6. If the one-way valve (F) has not yet been installed, install it now (s. chapter 2.4.1 NSTALLATION OF THE ONE WAY VALVE 7. E : connect the exhaust hose (G) to the exhaust air outlet XTRACTION MODE (H) of the extractor hood (J / s. fig. below on the left). Fix the exhaust hose (G) using a cable tie (K / s.
- Page 51 9. When the extractor hood is aligned properly, tighten the two screws (D / 4*30 mm). Two safety vents, each with a diameter of 6 mm, are on the back side of the extractor hood housing. Fig. similar: modifications are possible. NNER CHIMNEY BRACKET : 4*30 mm (2 pcs.
- Page 52 IXING BRACKET OF THE OUTER CHIMNEY UTER CHIMNEY NNER CHIMNEY CREWS 11. Place the whole chimney (O + N) on the extractor hood and guide the exhaust hose (G / for extraction mode only) to the outside (s. fig. below on the left and s.
- Page 53 NNER CHIMNEY UTER CHIMNEY (4*8 mm /2 in total) to fix the chimney on the appliance CREWS 13. You can lay the exhaust hose as follows (for EXTRACTION MODE ONLY : lay the exhaust hose to a roof cap*. ERTICALLY Fig.
- Page 54 Fig. similar: modifications are possible. NNER CHIMNEY BRACKET NNER CHIMNEY (4*8 mm / 2 pcs. in total) to fix the inner chimney CREWS 15. Install the grease filters (s. chapter 6.1 C ) and LEANING OF THE GREASE FILTERS connect the appliance to the mains Check the correct position of the extractor hood from front and side perspective.
- Page 55 Check that the voltage indicated on the rating plate matches the mains voltage of your home before you connect the extractor hood to the mains. Check that the extractor hood is installed properly before you connect the appliance to the mains. NOTICE! Any damage caused by an appliance that is improperly connected to the mains is not covered by the warranty or guarantee.
- Page 56 (see also chapter C CARBON FILTERS LEANING AND MAINTENANCE for your extractor hood are optionally available. ARBON FILTERS You can order the CARBON FILTERS www.pkm-online.de ➢ Type name of the : See chapter T CARBON FILTERS ECHNICAL DATA Depending on model.
- Page 57 WARNING! Switch off the appliance and disconnect it from the mains before you install any carbon filters (use the relevant fuse in your household fuse box). OW TO INSTALL THE CARBON FILTERS 1. Lift the glass cover (A) of the extractor hood to open the appliance (s. fig. below, direction of arrow).
- Page 58 Fig. similar: modifications are possible. OTOR ARBON FILTER LOCKWISE ROTATION Place the on the motor and turn the filter CARBON FILTER clockwise until it is installed properly. 5. Repeat the procedure on the other side of the motor. 6. If you want to uninstall the , turn the filters anti-clockwise and CARBON FILTERS remove them.
- Page 59 LASS COVER OF THE EXTRACTOR HOOD OCKING BUTTON OF THE GREASE FILTER ANDLE OF THE GREASE FILTER LUMINIUM GREASE FILTER WARNING! Install the carbon filters safely and properly; otherwise, the carbon filters can loosen and cause hazardous situations. WARNING! Operate the appliance with inserted grease filters only. Otherwise, recirculating-transported fat will deposit in the appliance and the exhaust system.
- Page 60 CAUTION! Do not touch the illuminant within 30 minutes after using the appliance. RISK OF BURNS! NOTICE! Only switch on the illuminant while the appliance is operating. Do not switch on the illuminant to illuminate the room. NOTICE! Never press two buttons simultaneously. : «...
- Page 61 Use this power level when low steam generation occurs (low concentration of cooking fumes). OWER LEVEL MEDIUM POWER LEVEL ❖ Press this button to set the medium power level (motor speed) of the extractor hood. ❖ This power level is suitable for standard cooking. Use this power level for an ideal air circulation in the kitchen when medium steam generation occurs (medium concentration of cooking fumes).
- Page 62 NOTICE! Take off all rings and bracelets before cleaning or maintaining the appliance; otherwise you will damage the surface of the appliance. 1. Clean the housing of the appliance with a suitable detergent. Use such a product carefully and economically. 2.
- Page 63 4.2 Carbon filter(s) Conventional carbon filters cannot be cleaned. The capacity of these filters is limited. You can use such filters for about 3-6 months. Replace a depleted filter. Find further information on the filter packaging. 4.3 Replacing of the illuminant WARNING! The LED illuminant must be replaced by a competent person only.
- Page 64 UNCTION BOX OVER OF THE JUNCTION BOX ECURING PLATE 4. Locate the terminal (D) of the illuminant connection cable (E) in the junction box and disconnect it (s. fig. below). ERMINAL OF THE ILLUMINANT CONNECTION CABLE LLUMINANT CONNECTION CABLE 5. Carefully press the spring clips (F) on both sides of the LED illuminant (G) inwards using your hand (s.
- Page 65 LLUMINANT CONNECTION CABLE (4 pcs. in total) PRING CLIPS ECURING PLATE LLUMINANT HOLDER 7. Replace the used LED illuminant by a new one of the same type and power. a. ILCOS D-Code for this illuminant: DBS-2/65-H-120/33. b. LED module - rectangular lamp. c.
- Page 66 --- m = 0.45 m Only use self-shielded illuminants to avoid hot parts, risk of fire and exposure to UV-radiation. NOTICE! Any damage caused by improper and incorrect replacement of the LED illuminant is not subject to the guarantee! 5. Trouble shooting MALFUNCTION POSSIBLE CAUSE MEASURE...
- Page 67 If the hood does not work properly and/or you can hear increased operating noise, check the schedule below: ❖ Incorrect dimension of the air duct. ❖ Obstruction in the air duct. ❖ The diameter of the air duct from hood to wall-box inclusive should be 120/150 mm (s.
- Page 68 6. Technical data 6.1 Information in accordance with Regulation (EU) 66/2014 Brand/trademark Model identifier S13-60BBPH Annual energy consumption (AEC 26,90 kWh/year hood Energy efficiency index (EEI hood Fluid dynamical efficiency (FDE 13.10 hood Fluid dynamical efficiency index Grease separation 62.70...
- Page 69 ➢ Directive of the European Parliament and of the Council 2009/125/EC; REGULATION NO 66/2014. ➢ EN 50564 - Electrical and electronic household and office equipment. Measurement of low power consumption ➢ EN 60704-2-13 - Household and similar electrical appliances. Test code for the determination of airborne acoustical noise.
- Page 70 7. Waste management 1. While unpacking, the packaging materials (polythene bags, polystyrene pieces, etc.) should be kept away from children and pets. CHOKING HAZARD! 2. Old and unused appliances must be send for disposal to the responsible recycling centre. Never expose to open flames. 3.
- Page 71 8. Guarantee conditions for large electric appliances; PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers This appliance includes a 24-month guarantee for the consumer given by the manufacturer, dated from the day of purchase, referring to its flawless material- components and its faultless fabrication.
- Page 72 A. Technische Zeichnung / technical drawing S13-60BBPH Abmessungen in mm. Dimensions in mm.
- Page 73 Wenden Sie sich bitte an das Geschäft, in dem Sie das Gerät erworben haben. Please contact the shop you purchased the appliance at. Änderungen vorbehalten Subject to alterations Stand Updated 05.04.2024 04/05/2024 © PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers...
