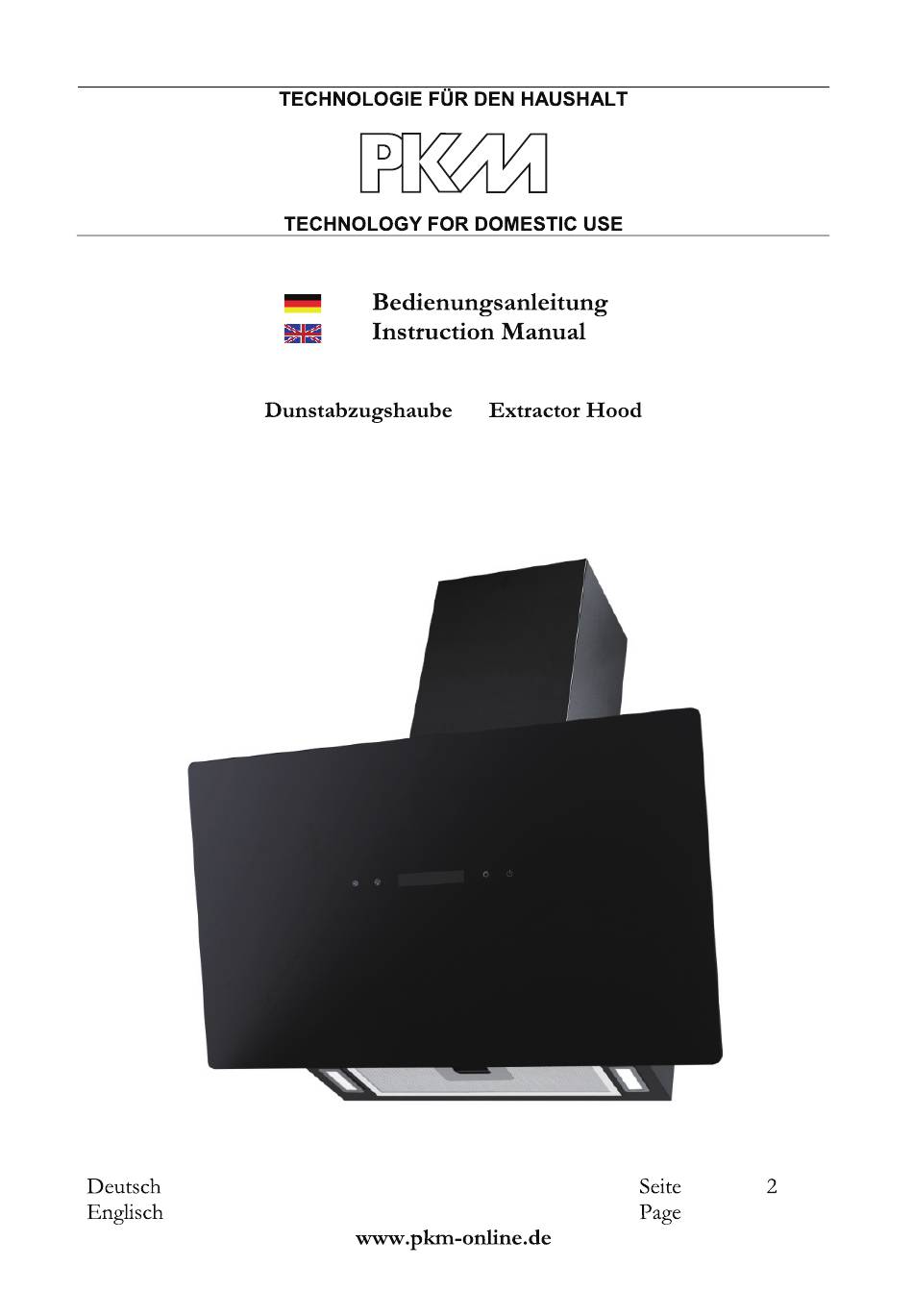

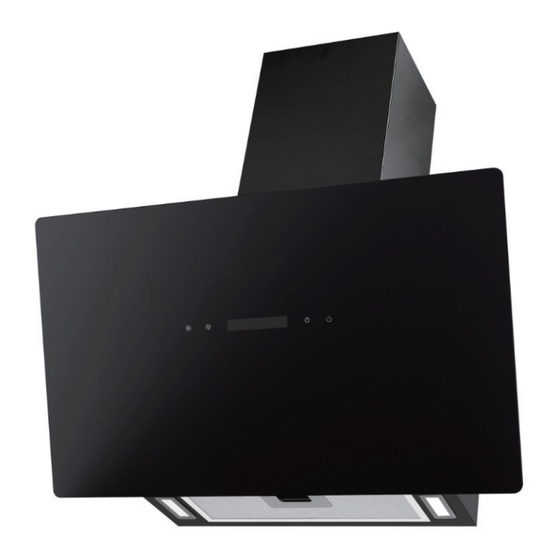

  • Page 1 S34-60 ABT2X / S34-80 ABT2X Cod:0103089834-00.01...

  • Page 2: Table Of Contents

    Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ihnen herzlich danken, dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebot entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Verwendung an einem sicheren Ort.

  • Page 3: Sicherheitshinweise

    Die in dieser Bedienungsanleitung enthaltenen Abbildungen können in einigen Details von dem tatsächlichen Design Ihres Geräts abweichen. Folgen Sie in einem solchen Fall dennoch den beschriebenen Sachverhalten. Der Hersteller behält sich das Recht vor, solche Änderungen vorzunehmen, die keinen Einfluss auf die Funktionsweise des Geräts haben. Entsorgen Sie das Verpackungsmaterial entsprechend den örtlichen Vorschriften Ihres Wohnorts.
  • Page 4 Prüfen Sie auf jeden Fall auch das technische Umfeld des Geräts! Sind alle Kabel oder Leitungen, die zu ihrem Gerät führen, in Ordnung? Oder sind sie veraltet und halten der Geräteleistung nicht mehr Stand? Daher muss durch eine qualifizierte Fachkraft (Elektrotechniker/-in) eine Überprüfung bereits vorhandener wie auch neuer Anschlüsse erfolgen.
  • Page 5 Bei Missachtung dieser Anweisungen können Funken entstehen, die das Gas entflammen. WARNUNG! 1. Wenn Sie die Abzugshaube zusammen mit anderen nicht durch elektrische Energie versorgten Geräten (Gas- und Ölverbrennungsgeräte) betreiben, darf der Unterdruck in dem entsprechenden Raum einen Wert von 4 Pa (4 * 10 bar) nicht überschreiten.
  • Page 6 sich ansonsten durch den Dunst transportiertes Fett in der Haube und im Abluftsystem ablagert. BRANDGEFAHR! Reinigen oder ersetzen Sie die Filter regelmäßig. 14. Trennen Sie das Gerät vor allen Wartungs- und Reinigungsarbeiten von der Stromversorgung. 15. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung (Polyäthylentüten, Polystyrenstücke) nicht in die Reichweite von Kindern gelangen.

  • Page 7: Installation

    2. Installation 1. Der Durchmesser des Abluftschlauchs muss mit dem Durchmesser des Verbindungsrings übereinstimmen. 2. Sollte Ihr Gerät werksseitig mit einem Kohlefilter ausgerüstet sein und Sie Ihr Gerät im Abluftbetrieb verwenden wollen, müssen Sie den Kohlefilter entfernen. Ein Kohlefilter ist nur für den Umluftbetrieb sinnvoll nutzbar. 3.

  • Page 8: Installationsschritte

    Ebenfalls enthalten: Befestigungsklammer Kamin Wand, Bedienungsanleitung. 2.2 Installationsschritte Installationsschritte (Abluftführung nach außen) WARNUNG! Eine Nichtbeachrung der Installationsanweisungen für Schrauben oder Befestigungsvorrichtungen kann einem Stromschlag führen! WARNUNG! Beschädigen Sie beim Bohren keine elektrischen Leitungen in den Wänden.
  • Page 9 MIN450mm MIN450mm MIN350mm MIN350mm Ceramic-glass rings/hotplates 65 cm Gas cooker 75 cm Coal / oil / stove wood firing 85 cm 3x 8...
  • Page 11 2 x 8 4x35mm 8x40mm...
  • Page 13 8x40 mm 4x35 mm...
  • Page 14 4x10 mm...
  • Page 15 5. Setzen Sie die Fettfilter ein und schließen Sie das Netzkabel am Stromnetz an. Überprüfen Sie, ob Ihr Gerät aus der Front-und Seitenperspektive gerade und waagerecht an der Wand angebracht ist, da das Gerät ansonsten nicht ordnungsgemäß arbeitet. Installationsschritte (Umluft) 1.

  • Page 16: Bedienfeld

    HINWEIS! Abzugsleistung verringert sich eingebauten Kohlefiltern. Bestellen Sie Kohlefilter unter www.pkm-online.de 3. Bedienfeld Schaltet den Motor auf langsam-mittel-schnell-langsam..Schaltet den Motor auf schnell-mittel-langsam-schnell..Display Licht an/aus Schaltet den Motor in den Standby-Modus Nur bei laufendem Motor: Mit Sensor 5 können Sie eine Abschaltzeit einstellen.

  • Page 17: Reinigung/Pflege

    4. Reinigung/Pflege WARNUNG! Trennen Sie das Gerät vor allen Wartungs- und Reinigungsarbeiten von der Stromversorgung. Eine Nichtbeachtung der Reinigungs- und Pflegeanleitungen führt zu einem erhöhten Brandrisiko aufgrund von Fettablagerungen. HINWEIS! Legen Sie vor allen Reinigungs- und Wartungsarbeiten alle Ringe an Ihren Fingern sowie allen Armschmuck ab;...

  • Page 18: Kohlefilter

    4.2 Kohlefilter Herkömmliche Kohlefilter können nicht gereinigt werden. Diese Filter haben eine begrenzte Aufnahmefähigkeit und sind in der Regel nach 3-6 Monaten verbraucht. Ersetzen Sie einen verbrauchten Filter. Detaillierte Informationen vom Hersteller dazu finden Sie auf der Verpackung der Filter. 4.3 Austausch des Leuchtmittels WARNUNG! Trennen Sie das Gerät von der Stromversorgung.
  • Page 19 versorgt. Vergleichen Sie die Angaben auf dem Typenschild mit den Angaben Die entsprechende Sicherung ist Ihres Stromanbieters. ausgeschaltet. Beleuchtung leuchtet, aber der Motor läuft nicht. Lüftungsklappe blockiert. Blockierung beheben. Motorlager defekt. Motor ersetzen. Der Motor riecht verdächtig. Motor defekt. Motor ersetzen. Ölspuren.

  • Page 20: Technische Daten

    6. Technische Daten S34-60 ABT2X Geräteart Dunstabzugshaube Material Edelstahl Einbaubreite in cm 60,00 Drucktasten Umluftbetrieb/Abluftbetrieb* Jährlicher Energieverbrauch (AEC 17,9 kW/h hood Energieeffizienzklasse Fluiddynamische Effizienz (FDE 18,9 hood Fluiddynamische Effizienzklasse Beleuchtungseffizienz (LE 29,0 lux/W hood Beleuchtungseffizienzklasse Fettabscheidegrad 47,1 % Fettabscheidegradklasse Luftstrom** 200.9 m...

  • Page 21: Entsorgung

    7. Entsorgung 1. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung ( Polyäthylentüten, Polystyrenstücke ) nicht in die Reichweite von Kindern gelangen. ERSTICKUNGSGEFAHR! 2. Nicht mehr benutzte alte Geräte müssen zuständigen Wiederverwertungsstelle zugeführt werden. Keinesfalls offenen Flammen aussetzen.

  • Page 22: Garantiebedingungen

    8. Garantiebedingungen für Elektro-Großgeräte der PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers Der Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes Garantie für einwandfreies Material und fehlerfreie Fertigung. Dem Verbraucher stehen neben den Rechten aus der Garantie die gesetzlichen Gewährleistungsrechte zu, die der Verbraucher gegen den Verkäufer hat, bei dem er...
  • Page 23 Dear customer! We would like to thank you for purchasing a product from our wide range of domestic appliances. Read the complete instruction manual before you operate the appliance for the first time. Retain this instruction manual in a safe place for future reference.

  • Page 24: Safety Instructions

    The relevant documents can be requested from the final retailer by the competent authorities. The figures in this instruction manual may differ in some details from the current design of your appliance. Nevertheless follow the instructions in such a case. Any modifications, which do not influence the functions of the appliance.
  • Page 26 Minimum distance hood to Ceramic-glass rings/hotplates 65 cm Gas cooker 75 cm Coal / oil / stove wood firing 85 cm 7. Do not cook a la flambé dishes below the extractor hood. The flames may damage your appliance and/or cause fire. 8.

  • Page 27: Installation

    3. Remove the complete packaging materials before initial operation. The appliance may be equipped with a transportation lock. Remove the transportation lock completely. When removing be very careful. Do not use any aggressive detergents to remove residues of the transportation lock. 4.

  • Page 28: Main Components

    2.1 Main components Filter assembly Air duct assembly Glass Main Body assembly Outter chimney Also included: chimney fixing clamp, instruction manual. 2.2 Installation steps WARNING! Failure to install the screws or fixing device in accordance with these instructions may result in electrical hazards. WARNING! Do not damage the wiring in the wall while drilling...
  • Page 29 MIN450mm MIN450mm MIN350mm MIN350mm Ceramic-glass rings/hotplates 65 cm Gas cooker 75 cm Coal / oil / stove wood firing 85 cm 3x 8...
  • Page 31 2 x 8 4x35mm 8x40mm...
  • Page 33 8x40 mm 4x35 mm...
  • Page 34 4x10 mm...
  • Page 35 5. Insert the grease filters and connect the appliance to the mains Check the correct position of the hood from front and side perspective. Otherwise the appliance will not work properly. Installation steps (recirculation mode) 1. If your home is not equipped with an air outlet for extracting exhaust air to the outside, the exhaust hose is not required.

  • Page 36: Control Panel

    NOTICE! The suction capacity is decreased by installed carbon filters. You can order the carbon filters at www.pkm-online.de 3. Control panel Touch to set the motor speed to slow-medium-fast-slow..Touch to set the motor speed to fast-medium-slow-fast..

  • Page 37: Cleaning/Maintenance

    4. Cleaning/maintenance WARNING! Disconnect the appliance from the mains before you clean or maintain it. Ignoring the cleaning and maintenance instructions will cause an increased risk of fire. NOTICE! Take off all rings and bracelets before cleaning or maintaining the appliance;...

  • Page 38: Carbon Filters

    4.2 Carbon filters Conventional carbon filters cannot be cleaned. The capacity of these filters is limited. You can use such filters for about 3-6 months. Replace a depleted filter. Find further information on the filter packaging. 4.3 Replacing of the illuminant WARNING! Disconnect the appliance from the energy supply.
  • Page 39 ventilation damper blocked. remove blockage. motor mounting defective. replace motor. Abnormal motor-smells. motor defective replace motor Smear of oil. one-way valve is leaky seal the valve connection base chimney-telescopic seal the connection with a suitable chimney is leaky material Appliance vibrates. motor not properly fixed fix motor properly hood not properly fixed...

  • Page 40: Technical Data

    6. Technical data S34-60 ABT2X Type Cooker hood Material Stainless steel Installation-width in cm 60.00 Push buttons Recirculation/extraction mode* Annual energy consumption (AEC 17,9 kW/h hood Energy efficiency category Fluid dynamical efficiency (FDE 18,9 hood Fluid dynamical efficiency category Lighting efficiency (LE...

  • Page 41: Waste Management

    7. Waste management 1. While unpacking, the packaging materials (polythene bags, polystyrene pieces, etc.) should be kept away from children. CHOKING HAZARD! 2. Old and unused appliances must be send for disposal to the responsible recycling centre. Never expose to open flames. 3.

  • Page 42: Guarantee Conditions

    8. Guarantee conditions for large electric appliances; PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers This appliance includes a 24-month guarantee for the consumer given by the manufacturer, dated from the day of purchase, referring to its flawless material- components and its faultless fabrication.

  • Page 43: Technische Zeichnung

    A. Technische Zeichnung / Technical Drawing S34-60 ABT2X S34-80 ABT2X...
  • Page 44 Wenden Sie sich bitte an das Geschäft, in dem Sie das Gerät erworben haben. Please contact the shop you purchased the appliance at. Änderungen Subject to vorbehalten alterations Stand Updated 17.08.2018 08/17/2018 © PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers...
