Dimplex LIK 8TES Quick Installation Manual

Quick Installation Guide
Luft-Wasser-Wärmepumpe

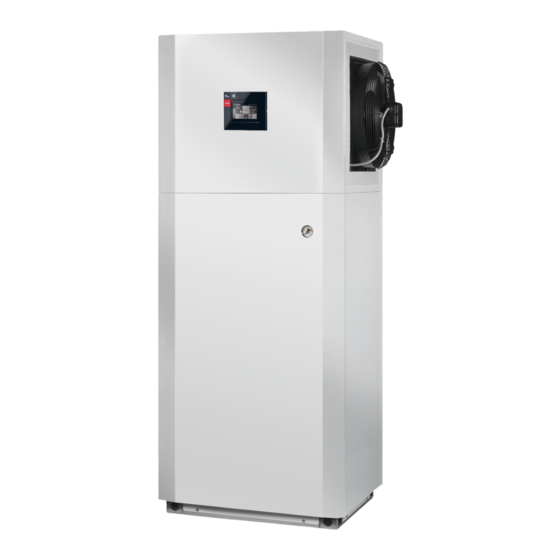

LIK 8TES
+A100 / +A200
Wärmepumpe / Wäremepumpenmanager
heat pump / heat pump manager
pompe à chaleur / gestiennaire de pompe à chaleur
-X1 -N1
DI
J5
-X2
-X3
1
electrical
layout
+A300
Elektroverteilung
electrical distribution system
distribution électrique
Sicherung
Wärmepumpenmanager
fuse heat pump manager
coupe-circuit gestionnaire
de pompe à chaleur
-F+A200
C13A
Schütz EVU-Sperre
contactor utility block
contacteur blocage EJP
-K22
-WK22
-W+A200
Oelflex 100
NYM-J
2x0,5mm²
3x1,5mm²
Glen
Dimplex
Deutschland
Dimplex
Sicherung Wärmepumpe -X1
fuse heat pump -X1
coupe-circuit
pompe à chaleur -X1
-F+A100
C10A
-W+A100.1
NYM-J
4(5)x1,5mm²
452161.66.24a
FD 0309
