安装说明书
这些说明书必须结合与此设备相关的主机安装
手册一起使用。 操作说明书也应提供给用户。
HS2LCDWF 无线键盘兼容无线收发器 HSM2HOST 和
HS2LCDRF 的键盘。
规格
• 温度范围： -10°C 至 +55°C (14°F 至 131°F)
• 湿度 （最大值） ： 相对湿度 93%，无冷凝
• 塑料外壳防护等级： IP30, IK04
• 电源适配器输出电压： 1.25A 时电压为
9.0V 。 型号 - 美国 / 拉丁美洲： HK-XX11-
DC
U09N (UL)，加拿大： HK-XX11-U09NC
(ULC)，欧盟： HK-XX11-U09EU，英国： HK-
XX11-U09NGB，澳大利亚 / 新西兰及中国：
HK-XX11-U09NAU 有限的电源，符合当地法
律法规。
注意： UL 安装地点仅限合适的位置。
注意： 此产品不用连接插座，由开关控制。
• 电池。 4 AA， 1.5V 的 Energizer 碱性电池消
费级为 E91
• 电池电量低指示： 4.5V
• HS2LCDWF 电流消耗： 30mA （最小值） /
100mA （最大值）
• 壁挂式防拆装置 （在 UL 商务应用中安装时
连接它）
• 5 个可编程功能键
• 就绪 （绿灯） 、布防 （红灯） 、故障 / 射频
干扰 （红灯 / 黄灯）和 AC （绿灯）
• 频率： 433MHz （巴西、中国、澳洲为 CE、
新西兰 (NA)、南非 (ICASA), 中东和非洲、印
度为 WPC)
• 频率： 868MHz (EN + 本地，中东和非洲为
CE)
• 频率： 912 - 919MHz ( 北美 / 拉美，阿根廷 )
注意： 进行 UL 商务安装时，请启用防拆开关。
拆箱
HS2LCDWF 键盘包装有三种配置
此键盘包含带接近 （Prox）标签的专利技术。
HS2LCDWF - 壁挂式安 HS2LCDWFP - 接近标签
装
• 1 HS2LCDWF 壁挂 • 1 HS2LCDWF 壁挂式
式支架 支架
• 1 个安装手册 • 1 个安装手册
• 1 内门贴纸 • 1 内门贴纸
• 4 块 AA 电池 • 4 块 AA 电池
• 1 个硬件包 • 1 个硬件包
1 个 prox 标签
HS2LCDWFPV - 接近标
签，带有口头警示
• 1 HS2LCDWF 壁挂
式支架
• 1 个安装手册
• 1 内门贴纸
• 4 块 AA 电池
• 1 个硬件包
• 1 个 prox 标签
安装
将键盘安装在可接入出入口指定点的位置。 一
旦选择了一个干燥、安全的位置，则执行以下步
骤来安装键盘。

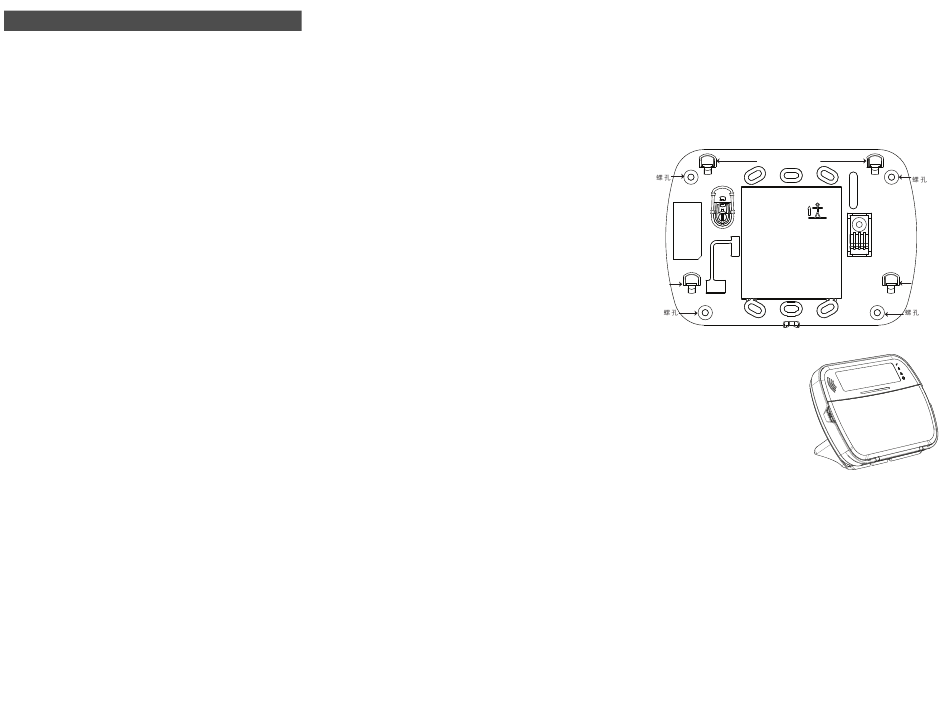

壁挂式安装板
1.寻找安装板每个角的螺丝孔 （4 个） 。
。
2.使用所配备的四个螺丝将安装板固定在墙面
上；确保安装卡扣面对您（见下图） 。 如果在
石膏板上安装此键盘，请使用塑料锚栓。
3.一旦安装了电池， 请将 HS2LCDWF 壳体上的
四个安装卡扣对准安装板上突出的四个安装
卡扣。
4.牢牢但仔细地将键盘向下推进安装板。
安装槽
台式支架 -
HS2LCDWFDMK
（可选）
1.将四个橡胶脚垫 （硬
件包中可找到）插入
台式支架底部的凹槽
内。
2.将台式支架放在一个
安 全、整 洁 的 表 面
上。
3.将 HS2LCDWF 壳体上的四个安装卡扣对准台
式支架上突出的四个安装卡扣。
4.将键盘滑到适当位置。 牢牢但仔细地将键盘
向下推进台式支架。
5.找到台式支架底部中心的洞孔，将键盘安全
地 紧 固 到 台 式 支 架 上。 采 用 所 提 供 的 的 螺
丝，将键盘固定到台式支架。
安装槽
安装槽
