Unité intérieure
4G0.75mm
Câble électrique:≥3G2.5mm
HSM18HEA03/R2(DB)
HSM18HRA03/R2(DB)
HSM18HEK03/R2(DB)
1. Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant,
un de ses agents d'entretien ou une personne qualifiée. Le type du fil de connexion
est H05RN-F ou H07RN-F.
2. Si le fusible sur la carte PC a fondu, remplacez-le avec le type T. 3.15A/ 250V.
3. La méthode de câblage doit être conforme aux normes locales de câblage.
4. Après installation, la prise de courant doit être d'accès facile.
5. Un disjoncteur doit être incorporé au câblage fixe. Le disjoncteur doit être
omnipolaire et la distance entre ses deux contacts ne doit pas être inférieure à 3
mm.

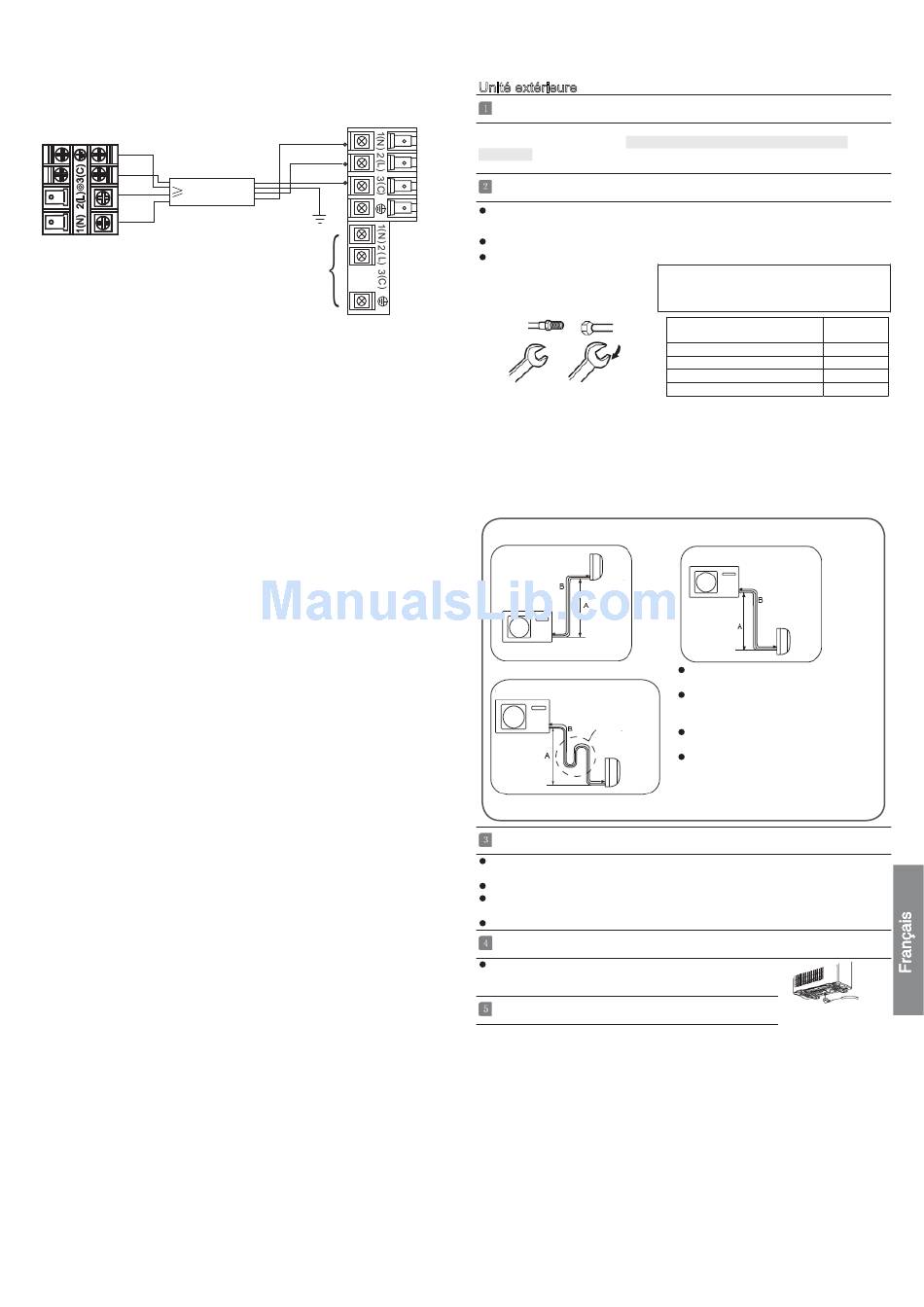

Unité extérieure
2
ALIMENTATION
2
HUM18HA03/R2(DB)
HUM18HA03/R2(DB)
HUM18HB03/R2(DB)
Unité extérieure
Installation de l'unité extérieure
Effectuez l'installation selon le schéma d'installation des unités intérieures et
extérieures
Raccords de tuyauterie
Lorsque vous courbez un tuyau, donnez-lui autant de rondeur que possible afin de
ne pas l'écraser ; le rayon de courbure doit être d'au moins 30 à 40 mm, voire plus.
Connectez d'abord le côté gaz pour faciliter la suite des travaux.
Le tuyau de raccordement est réservé à R410A.
Ecrou
Demi-raccord
d'évasement
Clé
Clé
dynamométrique
Faites attention que des particules telles que les déchets. le sable, etc. ne rentrent
pas dans le tuyau. La longueur standard du tuyau est de 5 m. Au delà de 7 m, l'unité
ne fonctionnera pas correctement. S'il faut rallonger le tuyau, le réfrigérant doit être
chargé selon 20 g/m. Toutefois, la charge de réfrigérant doit être exécuté par un
professionnel de la climatisation. Avant d'ajouter du réfrigérant, purgez l'air des
tuyaux de réfrigération et de l'unité intérieure avec pompe à vide. Chargez ensuite le
réfrigérant supplémentaire.
AVERTISSEMENT
Unité intérieure
Unité extérieure
Unité extérieure
Piège dl'huile
Unité intérieure
Raccordement
Procédez selon la même méthode que pour l'unité intérieure. Desserrez les vis sur
le bornier et insérez totalement les fiches dans le bornier puis resserrez les vis.
Insérez le câble selon le numéro de la borne (tel que pour l'unité intérieure).
Si le câblage est incorrect, le fonctionnement sera incorrect et le contrôleur risque
de subir des dommages.
Fixez le câble avec un serre-câble.
Fixation d'un drain coudé
Si vous utilisez un drain coudé, procédez à la fixation selon
l'illustration. (Remarque :: uniquement pour la pompe
thermique)
Méthode de purge: avec une pompe à vide:
1. Enlevez le capuchon de l'orifice d'entretien de la vanne à 3 voies, le capuchon
du robinet de la vanne à 2 voies et à 3 voies. Connectez ensuite l'orifice
d'entretien dans la projection du tuyau de charge (bas) pour le collecteur à
manomètre. Connectez ensuite la projection du tuyau de charge (centre) pour
le collecteur à manomètre dans la pompe à vide.
2. Ouvrez la poignée du collecteur à manomètre au niveau bas. Mettez la pompe
à vide en marche. Si l'indicateur se déplace (bas), précipitez l'état de vide et
vérifiez 1 à nouveau.
3. Mettez sous vide pendant plus de 15 min. Vérifiez également le manomètre qui
doit indiquer -0.1MPa (76 cm Hg) sur le côté basse pression. Après avoir
effectué le vide, fermez la poignée Lo dans le collecteur à manomètre et arrêtez
l'opération de la pompe à vide. Inspectez l'indicateur et observez pendant 1 à 2
minutes. Si l'indicateur revient en dépit du serrage, reprenez l'opération
d'évasement en revenant au début de l'étape 3.
4. En tournant dans le sens antihoraire, ouvrez le robinet de la vanne à 2 voies à
un angle de 90 degrés. Environ 6 secondes plus tard, fermez la vanne à 2 voies
et inspectez afin de détecter toute fuite de gaz.
Le serrage forcé sans prêter attention au
centrage peut endommager les filets et
entraîner des fuites de gaz.
Couple de
Diamètre du tuyau (Ø)
serrage
Côté liquide 6,35 mm (1/4 po)
Côté liquide/gaz 9,52 mm (3/8 po)
42 N.m
Gaz 12,7mm (1/2")
Gaz 15,88mm (5/8")
60 N.m
Unité extérieure
Unité intérieure
Elevazione massima: A massimo =
15m
Se l'elevazione A è superiore ai 5m,
un raccoglitore dell'olio deve essere
installato ogni 5~7m
Lunghezza massima: B massimo =
25m
Se la lunghezza del tubo B è
superiore ai 7m, deve essere
caricato il refrigerante, in base a 20
g/m.
18N.m
55N.m
15
