V-TAC VT-44033 Instruction Manual

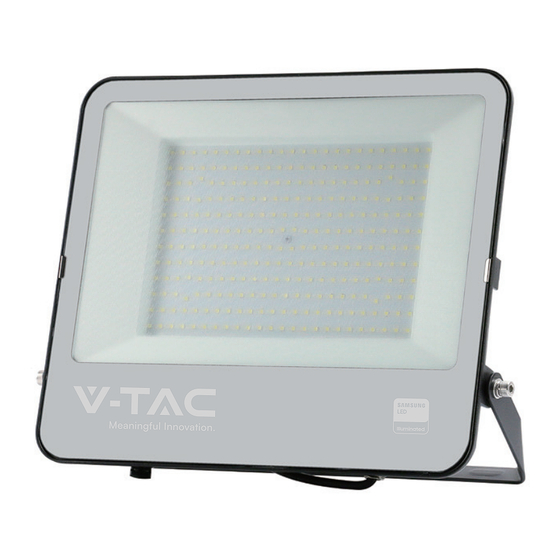

Led flood light
Hide thumbs Also See for VT-44033:
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual
TECHNICAL DATA
WATTS LUMENS
MODEL
SKU
@WIDE CONE
23196
VT-44033
23197
30W
3450LM
23198
23199
23216
50W
VT-4455
5740LM
23217
23200
23218
100W
VT-44101
11480LM
23219
23201
VT-44153
23202 150W
17220LM
23220
200W
VT-44201
22960LM
23221
10367
VT-44003
23203 300W
34440LM
*This product contains a light source of energy e ciency class<D>, where <D> shall be replaced by
the energy class of the contained light source.
INTRODUCTION & WARRANTY
Thank you for selecting and buying V-TAC product. V-TAC will serve you the best. Please read these
instructions carefully before starting the installing and keep this manual handy for future reference. If
you have any another query, please contact our dealer or local vendor from whom you have
purchased the product. They are trained and ready to serve you at the best. The warranty is valid for
5 years from the date of purchase. The warranty does not apply to damage caused by incorrect
installation or abnormal wear and tear. The company gives no warranty against damage to any
surface due to incorrect removal and installation of the product. The products are suitable for 10-12
Hours Daily operation. Usage of product for 24 Hours a day would void the warranty. This product is
warranted for manufacturing defects only.
INSTRUCTION MANUAL
LED FLOOD LIGHT
BEAM
LIFE SPAN
DF
CRI
INPUT VOLTAGE
ANGLE
[HOURS]
AC: 220-240V
115°
>0.9
>70
25,000
AC: 220-240V
115°
>0.9
>70
25,000
AC: 220-240V
115°
>0.9
>70
25,000
AC: 220-240V
115°
>0.9 >70
25,000
AC: 220-240V
115°
>0.9
>70
25,000
AC: 220-240V
115°
>0.9 >70
25,000
OPERATION
DIMENSION
TEMPERATURE
-20 to +45°C
164.5x153x34mm
50Hz
-20 to +45°C
183.5x169x34mm
50Hz
-20 to +45°C
253.5x242.5x40mm
50Hz
-20 to +45°C
328.5x295x43mm
50Hz
-20 to +45°C
402.5x349.5x44mm
50Hz
-20 to +45°C
496x445x49mm
50Hz
SUPER BRIGHT
135
LM/WATT EFFICIENCY
METER
WIRE
1
MAX
N.W
BODY
PROJECTED
MOUNTING
AREA [MMP]
TYPE
[KGS]
HEIGHT
Aluminium
0.41
<5M
Aluminium
0.56
<5M
Aluminium
1.1
<5M
Aluminium
1.78
<5M
Aluminium
2.8
<5M
140673.75
Aluminium
4.39
<5M
+
25168.5
31011.5
61473.75
96907.5
220720
