Inbedrijfstelling
Voor de inbouw van de Multi IO
Box in een stroomkringverdeler
moet het apparaat conform VDE
0603, DIN 43871 (laagspan-
ningsonderverdeling (NSUV)), DIN
18015-x worden ingebouwd. In dit
geval moet het apparaat op een
draagrail (DIN-rail) conform
EN50022 worden gemonteerd.
Voer de installatie en bedrading
uit in overeenstemming met VDE
0100 (VDE 0100-410, VDE 0100-
510 enz.). De voorschriften uit de
technische aansluitvoorwaarden
(TAB) van het energiebedrijf moe-
ten in acht worden genomen.
De stroomkring waarop het appa-
raat en de last worden aangesloten,
moet beveiligd zijn met een instal-
latieautomaat volgens EN 60898-1
(karakteristiek B of C, max. 16 A
nominale stroom, min. 6 kA afscha-
kelvermogen, energiebegrenzings-
klasse 3). De installatievoorschriften
volgens VDE 0100 resp. HD384 of
IEC 60364 moeten in acht worden
genomen. De installatie-automaat
moet voor de gebruiker gemakkelijk
bereikbaar en als scheidingsvoor-
ziening voor het apparaat gemar-
keerd zijn.
Neem bij de installatie de geva-
renaanduidingen conform
Gevarenaanduidingen' op pagina
83) in acht.
Toegestane kabeldoorsneden voor de
aansluiting op de kabels Multi IO Box
zijn:
starre kabel
0,75 – 2,5 mm²
Goedgekeurde kabeldiameters voor de
wartels zijn:
Klemmen 1 – 5
8 – 11 mm
7.2
Ga als volgt te werk om de Multi IO
Box te installeren:

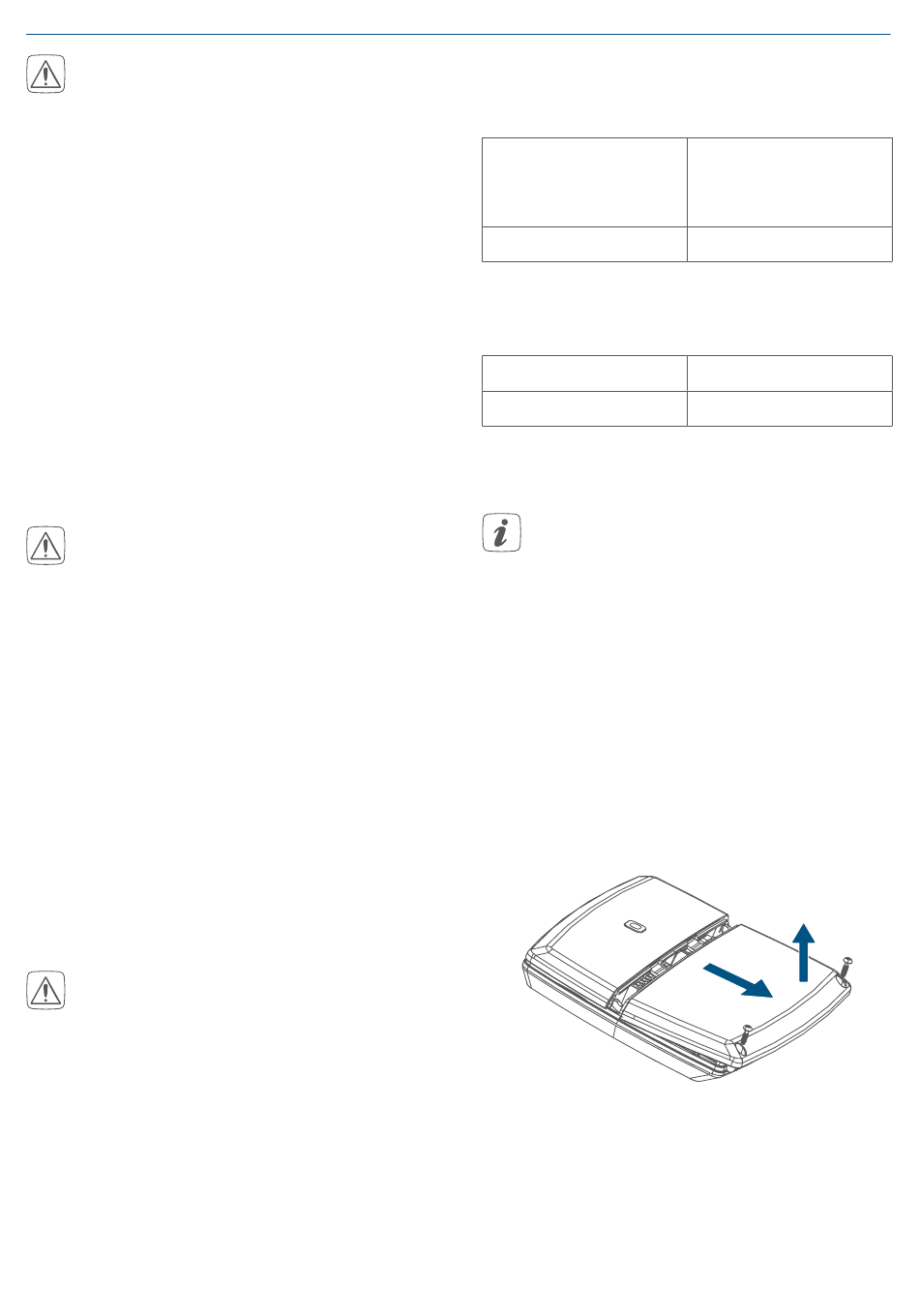

• Open de afdekking (B) door de
twee onderste schroeven met een
geschikte schroevendraaier los te
draaien en de afdekking te verwij-
deren
(zie '3
Afbeelding 3
• Sluit de randaarde aan op de klem
voor PE (C).
• Sluit de buitenkabel aan op de aan-
sluitklem voor L (D).
flexibele kabel
met of zonder
adereindhuls
0,75 – 2,5 mm²
Klem 6
5 – 8 mm

Installatie

Voor een gemakkelijke installatie
kun je de kabels door de kabel-
wartels trekken nadat je de knock-
outs hebt verwijderd.
