Informazioni generali sul sistema

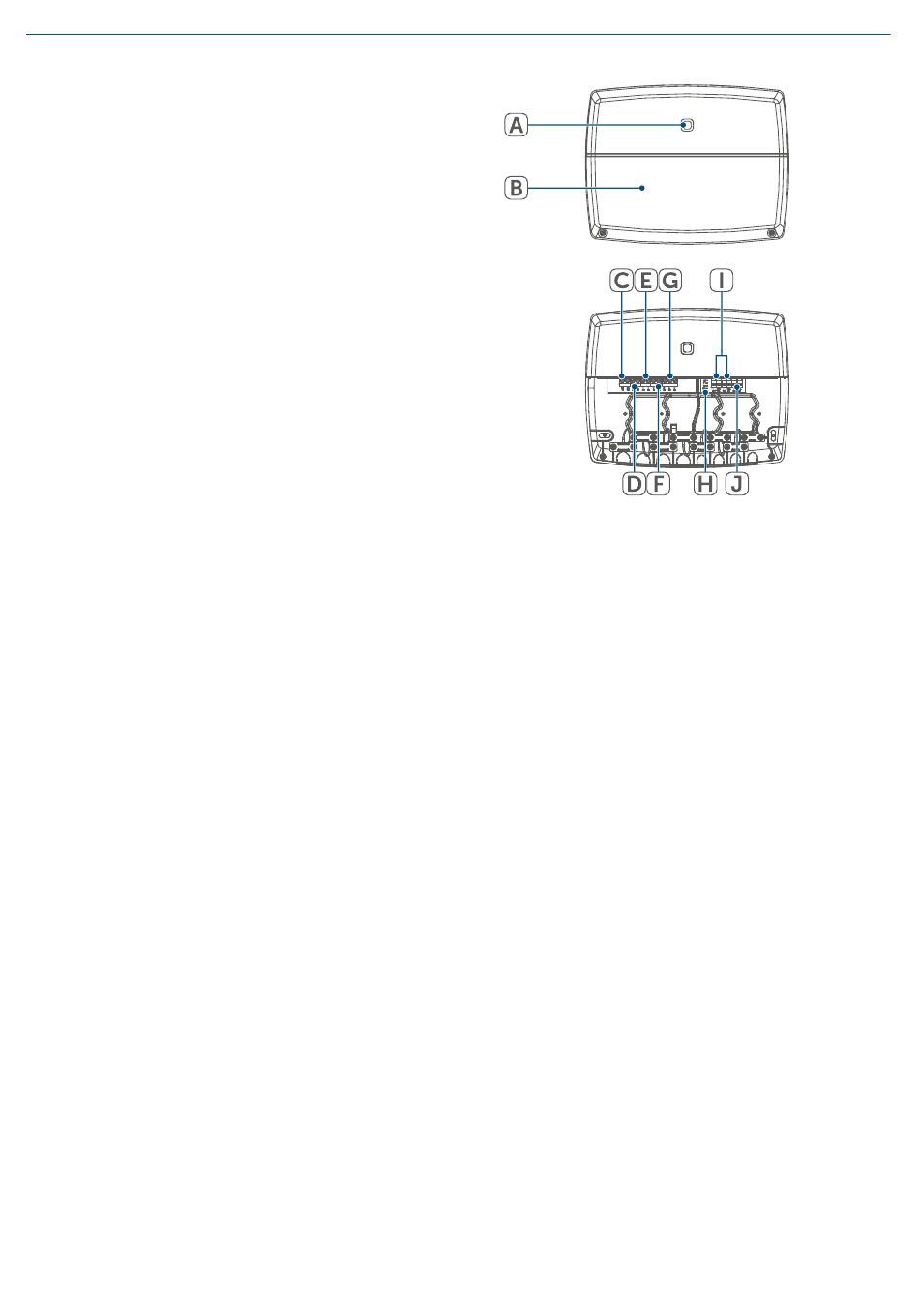

Vista d'insieme dell'apparecchio:
(A) Tasto di sistema (tasto di accoppia-
mento e LED)
(B) Coperchio
(C) Morsetti di collegamento per PE
(conduttore di terra)
(D) Morsetti di collegamento per L
(conduttore esterno)
(E Morsetti di collegamento per N
(conduttore neutro)
(F) Morsetto di collegamento 4 (ad es.
per il collegamento di una caldaia)
(G) Morsetto di collegamento 5 (mor-
setto di commutazione, ad es. per
il collegamento di una pompa di
circolazione)
(H) Lampade LED per la visualizzazione
dei collegamenti
(I) Morsetti di collegamento per IN1/
IN2 (modalità riscaldamento, raf-
freddamento o eco, limitatore di
temperatura o umidità)
(J) Morsetti di collegamento per AOUT
(uscita 0-10 V, ad es. per il controllo
della ventilazione, disponibile solo
in combinazione con la centralina
CCU3)
Abbildung 14
5 Informazioni generali sul
sistema
Questo apparecchio fa parte del si-
stema Homematic IP Smart-Home e
comunica tramite il protocollo radio
Homematic IP. Tutti gli apparecchi
del sistema possono essere configu-
rati comodamente e singolarmen-
te dallo smartphone tramite l'app
Homematic IP. Per conoscere la gam-
ma di funzioni che si può utilizzare
all'interno del sistema Homematic IP
abbinato ad altri componenti, con-
sultare il Manuale dell'utente di
Homematic IP. Tutta la documentazio-
ne tecnica e gli aggiornamenti sono
sempre disponibili su
www.homematic-ip.com.
