Allgemeine Systeminformationen

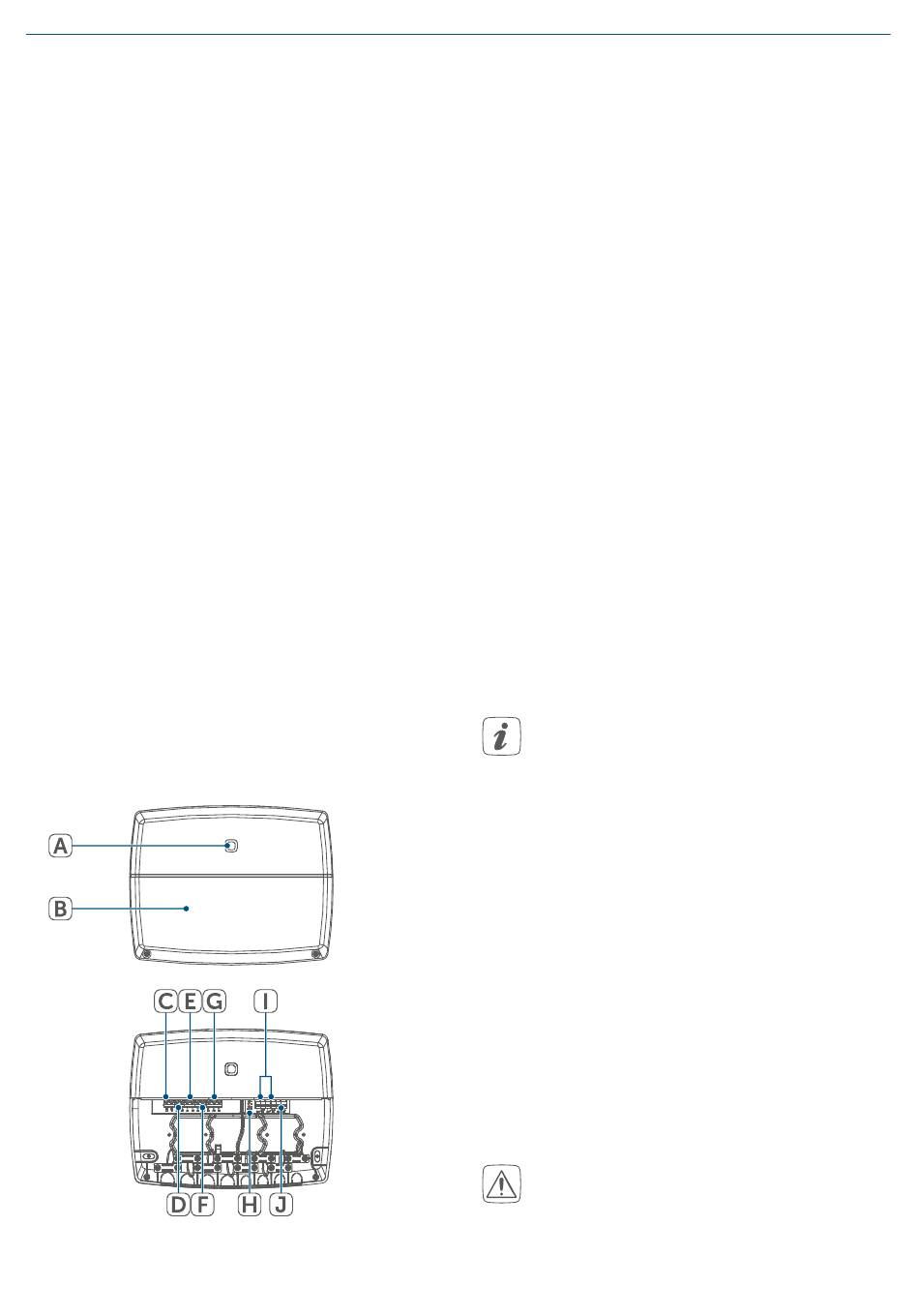

Geräteübersicht:
(A) Systemtaste (Anlerntaste und LED)
(B) Abdeckung
(C) Anschlussklemmen für PE (Schutz-
leiter)
(D) Anschlussklemmen für L (Außenlei-
ter)
(E) Anschlussklemmen für N (Neutral-
leiter)
(F) Anschlussklemme 4 (z. B. für den
Anschluss eines Heizkessels)
(G) Anschlussklemme 5 (Wechselklem-
me, z. B. für den Anschluss einer
Umwälzpumpe)
(H) LED-Leuchten zur Anschlussanzei-
ge
(I) Anschlussklemmen für IN1/IN2
(Heiz-, Kühl- oder Ecobetrieb, Tem-
peratur- oder Feuchtebegrenzer)
(J) Anschlussklemmen für AOUT (0 -
10 V Ausgang, z. B. für Lüftungssteu-
erung, nur in Verbindung mit der
Zentrale CCU3 verfügbar)
Abbildung 1
5 Allgemeine
Systeminformationen
Dieses Gerät ist Teil des Homematic IP
Smart-Home-Systems und kommuni-
ziert über das Homematic IP Funkpro-
tokoll. Alle Geräte des Systems können
komfortabel und individuell per Smart-
phone über die Homematic IP App
konfiguriert werden. Welcher Funk-
tionsumfang sich innerhalb des Sys-
tems im Zusammenspiel mit weiteren
Komponenten ergibt, entnehmen Sie
bitte dem Homematic IP Anwender-
handbuch. Alle technischen Dokumen-
te und Updates finden Sie stets aktuell
unter www.homematic-ip.com.

6 Montage

Sie können die Multi IO Box mit den
mitgelieferten Schrauben und Dübeln
frei an der Wand montieren.
In Verbindung mit dem optional
erhältlichen Hutschienenadapter
(HmIP-DRA) können Sie die Multi
IO Box auch auf einer Hutschiene
montieren. Weitere Informationen
dazu entnehmen Sie bitte der
Bedienungsanleitung des Hutschi-
enenadapters.
Um die Multi IO Box mithilfe der
Schrauben zu montieren, gehen Sie
wie folgt vor:
• Wählen Sie einen geeigneten Mon-
tageort in der Nähe der Heizungs-
anlage aus.
Stellen Sie sicher, dass an der
gewünschten Position in der
Wand keine Leitungen verlaufen!
