RL-Smart
| Leichtgewichtrollator

5. Zusammenbau/Anpassungen

Die nachfolgenden Einstellungen und Handhabungen gelten für den RL-
Smart sowie für den RL-Smart ST.

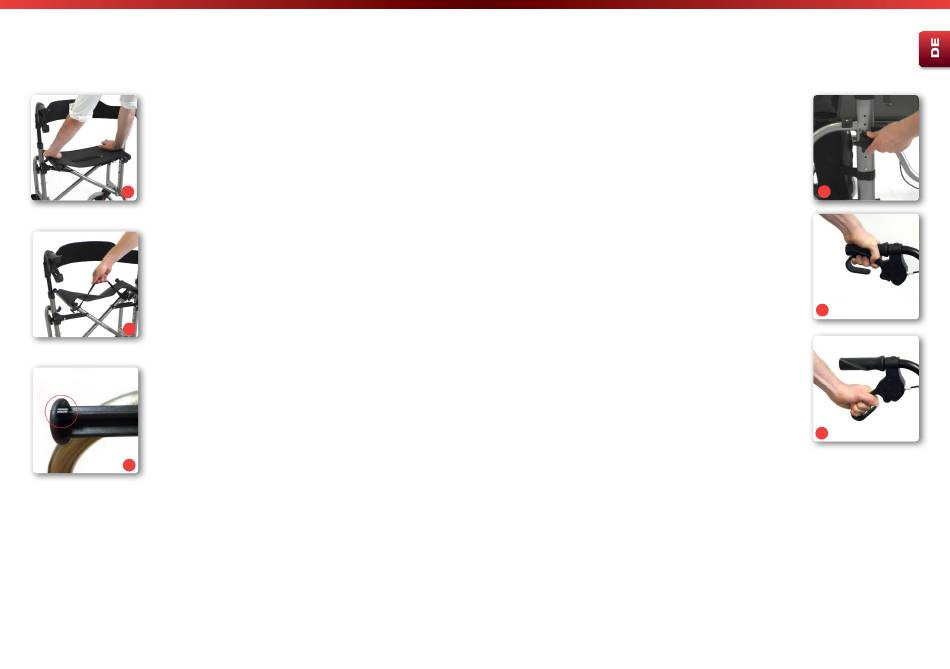

5.1. Entfalten

• Positionieren Sie den Bischoff & Bischoff Rollator in Fahrtrichtung vor
3
sich.
• Betätigen Sie die Feststellbremsen.
• D
rücken Sie die Rahmenrohre des Sitzes nach unten um den Rollator
zu entfalten (Abb. 3). Achten Sie darauf, dass die Rohre richtig
aufliegen und hörbar einrasten.

5.2. Falten

• Betätigen Sie die Feststellbremsen.
• Halten Sie den Rollator mit einer Hand am Handgriff fest.
4
• Ziehen Sie mit der anderen Hand das Griffband am Sitz nach oben
(Abb. 4).
• Sie müssen dabei den Widerstand der Arretierung überwinden.

5.3. Tasche anbringen

• Der Bischoff & Bischoff Rollator ist entfaltet. Betätigen Sie die
Feststellbremsen.
• Positionieren Sie sich entgegen der Fahrtrichtung vor dem Rollator.
5
• Ziehen Sie die Laschen der Tasche über den Halter und schieben Sie
dann die Tasche unter die Fixierstifte (Abb. 5).
12
Leichtgewichtrollator |

5.4. Schiebegriffe einstellen

• Der Bischoff & Bischoff Rollator ist entfaltet. Betätigen Sie die
Feststellbremsen.
• Lösen Sie die Sternmutter (Abb. 6) und entfernen Sie die Schraube.
• Positionieren Sie sich aufrecht stehend hinter dem Bischoff & Bischoff
Rollator und lassen Sie Ihre Arme locker nach unten hängen.
• Stellen Sie nun die Schiebegriffe so ein, dass sie sich in Höhe Ihrer
Handgelenke befinden.
• Befestigen Sie die Schraube wieder und ziehen Sie die Handmutter an.
• Wiederholen Sie den Vorgang auf der anderen Seite. Achten Sie
darauf, die Griffe in gleicher Höhe festzustellen.
5.5. Bremsbetätigung/-einstellung
Betriebsbremse
Die Betriebsbremse wird mit den beiden Handbremshebeln an den
Schiebegriffen durch Ziehen nach oben betätigt (Abb. 7). Betriebs- und
Feststellbremse wirken jeweils einzeln auf die Laufräder.
Feststellbremse
• Drücken Sie zum Arretieren die beiden Bremshebel nach unten (Abb.
8).
• Zum Lösen ziehen Sie die beiden Bremshebel zurück in die
Mittelstellung.
Bischoff & Bischoff GmbH | 03.07.2024 - Revision: 5
RL-Smart
6
7
8
13
