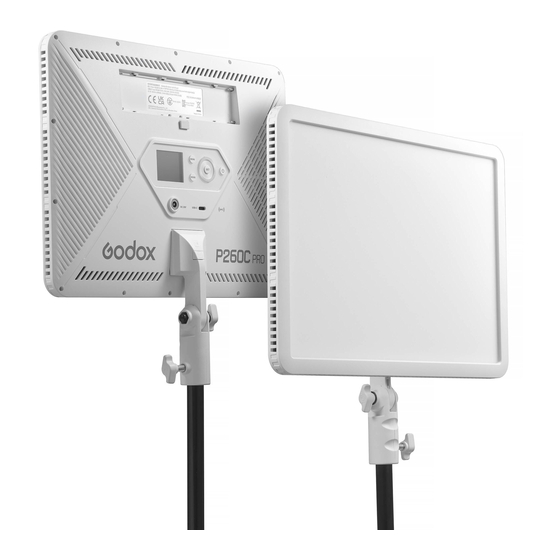

Godox P260C Pro Instruction Manual

Bi-color light panel
Hide thumbs Also See for P260C Pro:

Advertisement

Quick Links

Download this manual
合格证
Wechat
Official Account
神牛微信公众号
深圳市神牛摄影器材有限公司
地址：深圳市宝安区福海街道塘尾社区耀川工业园厂房 2 栋
电话：0755-29609320（8062） 传真：0755-25723423 邮箱：godox@godox. com
GODOX Photo Equipment Co., Ltd.
Add.: Building 2, Yaochuan Industrial ZoneTangwei Community, Fuhai Street, Bao'an District, Shenzhen
518103, China
Tel: +86-755-29609320(8062)
www.godox.com
Made in China | 705-P260CP-01
Fax: +86-755-25723423
E-mail: godox@godox.com

Advertisement

loading
Need help?

Need help?

Do you have a question about the P260C Pro and is the answer not in the manual?

Questions and answers

Related Manuals for Godox P260C Pro

Summary of Contents for Godox P260C Pro

  • Page 1 合格证 Wechat Official Account 神牛微信公众号 深圳市神牛摄影器材有限公司 地址：深圳市宝安区福海街道塘尾社区耀川工业园厂房 2 栋 电话：0755-29609320（8062） 传真：0755-25723423 邮箱：godox@godox. com GODOX Photo Equipment Co., Ltd. Add.: Building 2, Yaochuan Industrial ZoneTangwei Community, Fuhai Street, Bao'an District, Shenzhen 518103, China Tel: +86-755-29609320(8062) Fax: +86-755-25723423 E-mail: godox@godox.com www.godox.com Made in China | 705-P260CP-01...
  • Page 2 神牛双色温直播板灯 Godox Bi-Color Light Panel 使用手册 Instruction Manual...
  • Page 3 重要的安全说明及注意事项 首先作为最基本原则： 本产品为专业灯光布景设备， 应由专业灯光师使用或在专业人士指导 下使用。 使用时必须始终遵循基本的安全预防措施， 具体安全预防措施如下： 使用前必须阅读并理解产品说明书。 专业灯具， 禁止儿童使用。 当儿童靠近时， 家长或陪护人必须密切监督， 以免儿童因碰撞 灯具或私用灯具造成人身伤害。 本灯具并非普通照明灯具， 不可用于普通照明， 任何有过眼部损伤或眼部敏感的人群均 应避免使用本灯具。 灯具点亮时， 必须小心使用， 禁止接触高温部件， 如 LED 灯珠， 以免造成灼伤。 灯具点亮时， 任何情况下均禁止直视灯珠。 应该在专业灯光师指导下使用强光， 任何情况 下避免长时间处于强光环境， 如引起眼睛不适， 请及时关闭灯具， 暂停使用， 请及时就医。 倘灯珠损坏或因热变形， 应停止使用， 并及时联系制造商、 服务代理商或合格的维修人员 更换灯珠， 以免发生意外。 本产品仅适用于...
  • Page 4 电池。 请勿让电池与火或水接触。 请勿让电池受到强烈的外力撞击。 请勿将电池的正负 端错误插入， 或将新旧电池或不同类型的电池混合使用。 —年保修期， 消耗品电池、 适配器、 电源线等配件不在此保修范围内。 经发现， 擅自检修设备， 将取消一年保修期， 维修需要收取相关费用。 对于不规范操作引起的机器故障不在保修范围内。 前 言 感谢您购买神牛产品。 P260C Pro 神牛双色温直播板灯以机身轻薄， 色温可调 （2800K-6500K） ， 三种供电方式， 侧发光并配备柔光板的设计使得光源面高亮却不刺眼， 更好地满足于视频直播使用， 也为 婚庆拍摄， 采访布光及静物摄像时提供良好照明。 警告 请勿私自拆卸产品， 如产品出现故障须由本公司或授权的维修人员进行检查维修。 请保持干燥， 请勿用湿手接触产品， 亦不可将产品浸入水中或暴露于雨中。 请勿让儿童接触本产品。 请勿在易燃易爆环境中使用。 在这些场合下， 请注意相关警告标识。...
  • Page 5 部件名称 1. 电池槽 9. DC 电源插孔 2. 开关按键 10. USB-C 口 3. NFC 感应区域 11. 手柄安装槽 4. SET 按键 12. 拆卸手柄按钮 5. 调节拨盘 13. 方向锁紧旋钮 6. MENU 按键 14. 灯架锁紧旋钮 7. MODE 按键 15. 电池装卸按钮 8. 屏幕 物料清单 灯体 ×1 适配器...
  • Page 7 供电方式三： USB-C 口供电 您可另购数据线与充电头， 接入 USB-C 口即可供电。 接通电源后自动亮灯， 灯具自带记忆功 能， 关闭电源再次启动时将保留上一次设置的亮度值。 注： 需 使 用 快 速 充电 器，充电 器 功 率 小于 10W 显 示 适 配 器 不适 用， 10 ～ 30W 最 大 30% 亮 度， 31 ～ 50W 最大 80% 亮度， 51W 及以上最大 100% 亮度。 安装电池...
  • Page 8 使用方式 1. 手持使用 （如图） 按住拆卸手柄按钮， 将标配手柄安装到手柄安装槽。 2. 灯架使用 （如图） 逆时针旋松灯架锁紧旋钮， 将板灯固定在灯架上。 顺时针旋紧灯架锁紧旋钮， 即安装完毕。 注： 灯架需另购。...
  • Page 9 操作说明 1. 开机 / 关机 长按开关按键进行开关机操作， 显示屏亮起即开机， 熄灭即关机完毕。 2. 亮度设置 旋转拨盘可设置亮度， 设置范围： 0%-100%， 设置完毕短按 SET 按键。 5600 3. 色温设置 旋转拨盘可设置色温， 设置范围： 2800K-6500K， 设置完毕短按 SET 按键。 6500...
  • Page 10 可选开启或关闭， 设置完毕短按 SET 按键 复位 后旋转拨盘跳入下一栏的复位； 如需复位请 短按 SET 按键并旋转拨盘， 屏幕可见进度 条， 约三秒钟后进度条拉满即复位成功， 蓝 牙 MAC 码位于界面右下角方便查找匹配。 MAC. E4B3 RESET “Godox Light”app 扫描下面二维码即可下载“Godox Light”手 机 APP （安卓和苹果系统都可以使用） 。 注： 首个移动设备 （手机或平板电脑） 可直接使用 APP 操控灯体。 更换其他移动设备时， 灯体需进行 蓝牙重置方可正常使用 APP， APP 需升级至 V3.0 以上版本。...
  • Page 11 5. 语言设置 短按 MENU 按键后旋转拨盘选中语言， 短 按 SET 按键进入语言设置， 旋转拨盘可选 Englis h English 或 简 体 中 文， 设 置 完 毕 短 按 SET 简体中文 按键。 6. 屏幕设置 短 按 MENU 按 键 后旋 转拨 盘 选中屏幕设 屏幕亮度 100% 置，短...
  • Page 12 8. 灯具信息 短按 MENU 按键后旋转拨盘选中灯具信息， 短按 SET 按键进入灯具信息界面， 可查看 型号：P260CPro 当前机器的型号与固件版本。 固件版本：V0.2 9.FX 光效设置 短按 MODE 按键进入模式选择， 可选 CCT 模式或 FX 模式， 旋转拨盘选中 FX 并短按 SET 按键进入 FX 光效设置， 共有 11 类光效， 选中并短按 SET 按键进入某一类光效进行 设置。 1. 闪光灯 此光效模拟闪光灯闪光或传统镁光灯闪光， 亮度：0％ -100％（以 1％为增量） 开关：开启...
  • Page 13 3. 多云 此光效模拟云层遮挡效果， 常用于营造一 亮度：0％ -100％（以 1％为增量） 种阴沉、 压抑或悲伤氛围。 开关：开启 / 关闭 亮暗比例：30%-90% 速度：随机 /1-100 4. 坏灯泡 此光效模拟一盏损坏的灯泡闪光， 常用于 亮度：0％ -100％（以 1％为增量） 营造昏黄的环境氛围。 开关：开启 / 关闭 色温：2800K-6500K 速度：1-100 5. 电视机 此光效模拟电视机或屏幕的光线效果， 常用 亮度：0％ -100％（以 1％为增量） 于营造出一种冷淡、 机械或数字化的氛围。 开关：开启 / 关闭 速度：1-100 6.
  • Page 14 置完毕后短按 SET 按键回到 11 类光效选择界面。 NFC 加灯 通过手机 NFC 功能与灯具 NFC 芯片相互通信后完成快速添加灯具到 【Godox light】 App 中。 前置条件： 灯具支持 NFC 添加、 【Godox light】 App 版本 V3.2.4 以上、 手机开启蓝牙和 NFC 功能。 使用方法： 前置条件成立情况下， 打开 【Godox light】 进入对应场景中， 点击 【+】 选择 【NFC 加灯】 功能， 进入 【NFC 添加设备】 页面将手机 NFC 感应区靠近灯具感应区即可完成加...
  • Page 15 ≈ 372 ≈ 100 ≈ 26 ≈ 4160 ≈ 1110 ≈ 286 6500K ≈ 386 ≈ 103 ≈ 27 规格参数 型号 P260C Pro 色温 2800K-6500K 输入功率 平均≥ 98 TLCI 平均≥ 98 控制方式 蓝牙控制 / 灯体控制 工作温度 -10℃～ 35℃ 尺寸 ≈ 328mm*241mm*27mm 净重...
  • Page 16 Safety Instructions and Attentions First of all, as the most basic principle: This product is a professional lighting set equipment and should be used by professional lighting engineers or under the guidance of professionals. Basic safety attentions must always be followed during use, as follows: Before use, please read and understand these instructions and attentions.
  • Page 17 The safety instructions are formulated according to the strict testing of the factory, and the design and specifications of the equipment are subject to change without prior notice. For latest product information, please check the GODOX website and view latest electronic instruction.
  • Page 18 Foreword Thank you for purchasing! P260C Pro is designed with light and slim body, adjustable CCT from 2800K to 6500K and three ways of power supply. The side lighting design together with diffuser deliver bright but not glaring light, making it excellent for live streaming, wedding shooting, interview lighting and still life photography, etc.

  • Page 19: Names Of Parts

    Names of Parts 1. Battery Compartment 9. DC Power Jack 2. Power Switch Button 10. USB-C Port 3. NFC Sensing Area 11. Handle Installing Groove 4. SET Button 12. Handle Detaching Button 5. Select Dial 13. Direction Locking Button 6. MENU Button 14.
  • Page 21 3. USB-C Power Supply Use a USB-C data cable and adapter (purchased separately) to connect the light with the USB-C port, the light will then be turned on. It will resume to the last brightness once be powered on again for the memory function. Note: A fast charger is required.

  • Page 22: Using Instructions

    Using Instructions 1. By the Handle Press and hold the handle detaching button, then install the handle into the handle installing groove. 2. On the Light Stand Rotate anticlockwise the light stand locking ring to loosen it, mount the light body onto the light stand.
  • Page 23 Operation Instructions 1. Power Switch Press and hold power switch button to turn on or off the device, the screen lightened on means power on, the screen off means power off. 2. Brightness Turn the select dial to adjust the brightness from 0% to 100%, then press the SET button to confirm.
  • Page 24 3s. The Bluetooth MAC code is on the right corner. RESET “Godox Light” app Scan the QR code to download the "Godox Light" smartphone app (can be used in Android and Apple). Note: The app can be used directly on the firstly installed device (smartphone or iPad). When change to other mobile device (smartphone or iPad), the light shall be reset before the normal connection of app.
  • Page 25 5. Language Press the MENU button and turn the Language select dial to select language, press the SET button to enter language setting, then Englis h 简体中文 turn the select dial to choose English or simplified Chinese, then press the SET button to confirm.
  • Page 26 8. Fixture Info Fixture Info Press the MENU button and turn the select Model P260CPro dial to select fixture info, press the SET Firmware Ver V0.2 button to enter fixture info interface, on which you can check model and firmware version.
  • Page 27 9.3 Cloudy This effect simulates the effect of cloud Brightness： 0％ -100％ (in 1% increment) occlusion and is often used to create a Switch： Turn on/off the effect Ratio： 30％ -90％ gloomy, oppressive or sad atmosphere. Speed： Random/1-100 9.4 Broken Bulb This effect simulates the effect of a broken Brightness：...
  • Page 28 【 Godox Light 】 app. 10.1 Preconditions: light fixture supports NFC addition, 【 Godox Light 】 app is V3.2.4 or above, Bluetooth and NFC functions of smartphone are turned on. Operation Instructions: subject to the fulfillment of preconditions, turn on the 【 Godox 10.2...

  • Page 29: Technical Data

    ≈ 100 ≈ 26 ≈ 4160 ≈ 1110 ≈ 286 6500K ≈ 386 ≈ 103 ≈ 27 Technical Data Model P260C Pro 2800K-6500K Input Power ≥ Average TLCI ≥ Average Controlling Methods Bluetooth Control/Light Body Control Working Environment Temperature -10℃ ~35 ℃...

  • Page 30: Fcc Statement

    Maximum  EIRP Power: 4.81dBm Declaration of Conformity GODOX Photo Equipment Co.,Ltd. hereby declares that this equipment are in compliance with the essential requirements and other relevant provisions of Directive 2014/53/EU. In accordance with Article 10(2) and Article 10(10), this product is allowed to be used in all EU member states.For more information of DoC, Please click this web link:...
  • Page 31 产品保修 尊敬的用户， 本保修卡是申请保修服务的重要凭证， 请您配合销售商填写并妥善保管， 谢谢！ 产品信息 型号 产品条码 用户信息 姓名 联系电话 通信地址 销售商信息 名称 联系电话 通信地址 销售日期 备注 注： 此表应由销售商盖章确认。 产品信息 本文件适用于相关 《产品保修信息》 ( 见后面说明 ) 所列产品， 其他非属此范围的产品或部件 ( 如促销品、 赠品及其他出厂后附加的部件等 ) 不在此保修承诺内。 保修期 产品及部件的相应保修期按相关的 《产品保修信息》执行。 保修期自产品首次购买日起算， 购买日以 购买产品时保修卡登记日期为准。 如何获得保修服务 您可直接与产品销售商或授权服务机构联系，...
  • Page 32 不适用保修情況 如产品存在下列情况，本文件项下的保证和服务将不适用 : ①产品或部件超过相应保修期；②错误 或不适当使用、维护或保管导致的故障或损坏，如：不当搬运；非按产品合理预期用途使用；不当 插拨外接设备；跌落或外力挤压；接触或暴露于不适当温度、溶剂、酸碱、水浸或潮湿环境；③由 非神牛授权机构或人员安装、修理、更改、添加或拆卸造成的故障或损坏；④产品或部件原有识别 信息被修改变更或除去；⑤无有效保修卡；⑥使用非合法授权、非标准或非公开发行的软件造成的 故障或损坏；⑦因不可抗力或意外事件造成的故障或损坏；⑧其他非因产品本身质量问题导致的故 障或损坏。遇上述情况，您应向相关责任方寻求解决，神牛对此不承担任何责任。因非在保修期或 保修范围内的部件、附件或软件导致产品不能正常使用的，不是保修范围内的故障。产品使用过程 中正常的脱色，磨损和消耗，不是保修范围内的故障。 产品保修和服务支持信息 产品的保修期和服务类型按以下《产品保修信息》执行： 产品类别 选件名称 保修期 （月） 保修服务类型 部件 电路板 客户送修 电池 客户送修 充电器等带电性能的部件。 客户送修 其他 如外壳、 保护罩、锁紧装置、包 无 无保修 装等。 神牛产品售后服务电话 0755-29609320-8062...

  • Page 33: Warranty

    If maintenance service is needed, you can directly contact the product distributor or authorized service institutions. You can also contact the Godox after-sale service call and we will offer you service. When applying for maintenance service, you should provide valid warranty card. If you...
  • Page 34 Once met these situations above, you should seek solutions from the related responsible parties and Godox assumes no responsibility. The damage caused by parts, accessories and software that beyond the warranty period or scope is not included in our maintenance scope.
