Bedienungsanleitung / Instruction manual / Mode d'emploi / Navodila za uporabo / Istruzioni per l'uso / Manual de
utilizare / Návod k obsluze / Upute za uporabu / Kezelési útmutató /Návod na použitie / Ръководство за експлоатация /
Kullanım kılavuzu / Instrukcja obsługi / Manual de instrucciones

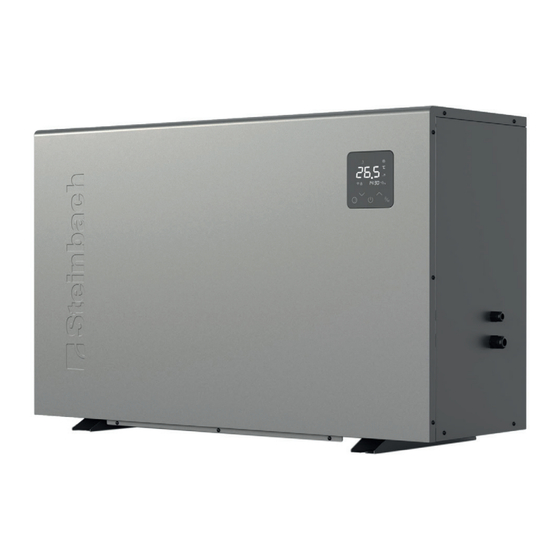

Wärmepumpe
Silent 5 / Silent 7 / Silent 9 / Silent 11 / Silent 13
049311 / 049312 / 049313 / 049314 / 049315
Wärmepumpe Silent
de
Heat pump Silent
en

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Silent 5 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Steinbach Silent 5

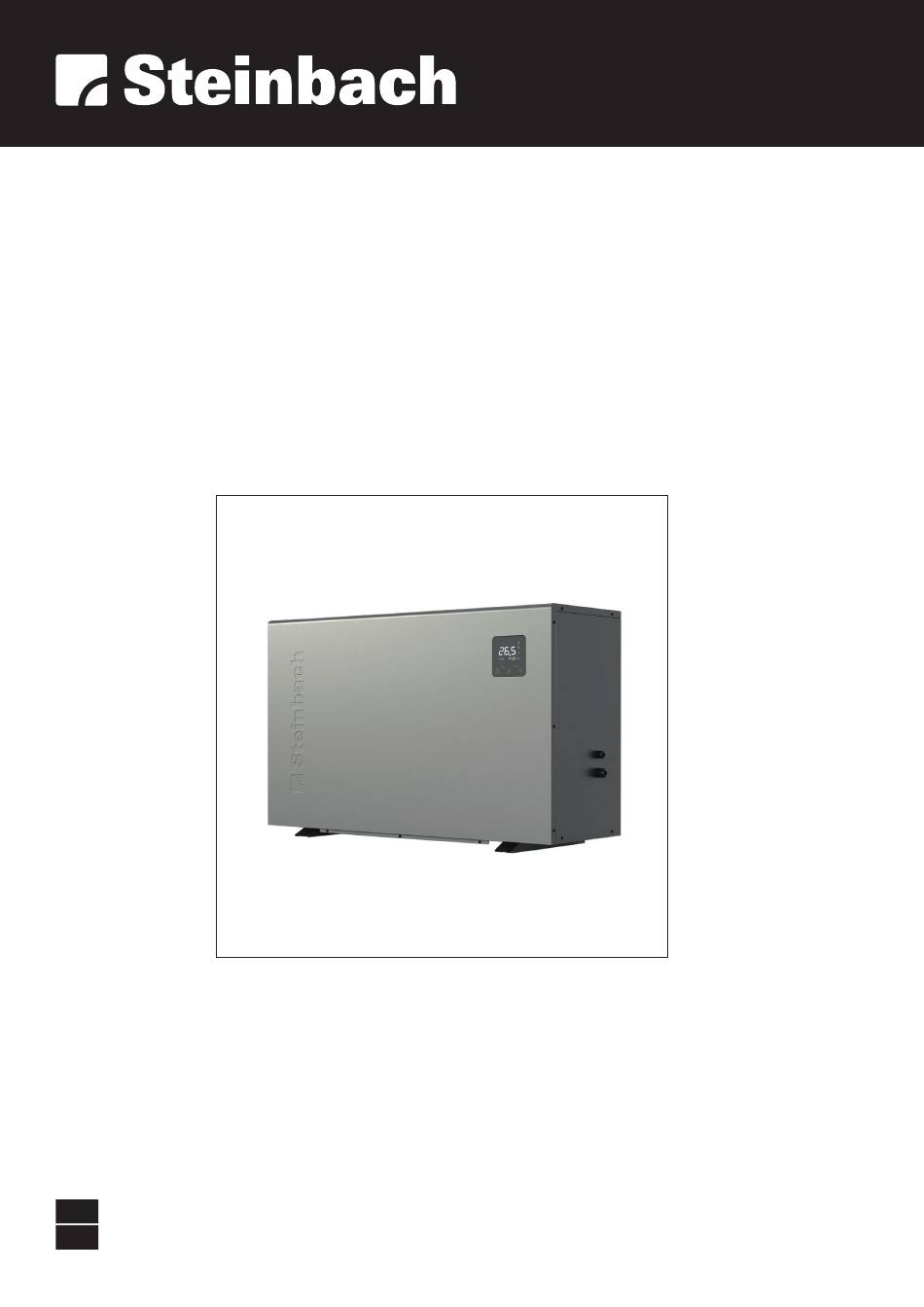

  • Page 1 / Návod k obsluze / Upute za uporabu / Kezelési útmutató /Návod na použitie / Ръководство за експлоатация / Kullanım kılavuzu / Instrukcja obsługi / Manual de instrucciones Wärmepumpe Silent 5 / Silent 7 / Silent 9 / Silent 11 / Silent 13 049311 / 049312 / 049313 / 049314 / 049315 Wärmepumpe Silent...
  • Page 2 049311_049312_049313_049314_049315_V2404 Übersicht...
  • Page 3: Lieferumfang

    049311_049312_049313_049314_049315_V2404 049311_049312_049313_049314_049315_V2404 Lieferumfang Wärmepumpe Adapter (x2) Dichtung (x2) Schlauchschelle Ø 32/38 mm (x2) Erweiterter Lieferumfang für Wärmepumpe Silent 9 | Silent 11 |Silent 13 Übergangsmuffennippel; D 50 / AG 1½“ (2x) (grafisch nicht abgebildet) Geräteteile Wasseranschluss Ausgang Wasseranschluss Eingang Netzkabel Lamellenwärmeübertrager (C) Display: Bedien- und Anzeigeelemente Taste Leistungsstufe...
  • Page 4: Table Of Contents

    Übersicht ...........................3 Betriebsanleitung lesen und aufbewahren Lieferumfang ........................5 Diese Bedienungsanleitung gehört zu dieser Wärmepumpe Silent 5, 7, 9, 11 oder 13 (im Folgenden Allgemeines ........................7 auch „Gerät“ oder „Wärmepumpe“ genannt). Sie enthält wichtige Information zur Inbetriebnahme und Betriebsanleitung lesen und aufbewahren ....................7 Bedienung.
  • Page 5: Sicherheit

    049311_049312_049313_049314_049315_V2404 049311_049312_049313_049314_049315_V2404 Sicherheit VORSICHT! Verletzungsgefahr beim Bewegen von schwerem Gerät! Die folgenden Signalworte werden in dieser Betriebsanleitung verwendet. Das Gerät ist schwer! Falsches Heben oder unkontrolliertes Kippen des Geräts kann zu Verletzungen führen oder Schäden am Gerät zur Folge haben. WARNUNG! Dieses Signalsymbol/-wort bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, »...
  • Page 6: Standplatz Und Anschlüsse Vorbereiten

    » Einfache Anschlussmöglichkeit der Stromversorgung » Einfache Zugangsmöglichkeit zum Display » Möglichkeit zum Ablassen des Kondenswassers Für eine noch effizientere Nutzung der Wärmepumpe, empfehlen wir zusätzlich unser Steinbach Bypass-Set (Art. Nr. 060045). Die Wärmepumpe muss mit gefiltertem Wasser betrieben werden.
  • Page 7: Installation

    Sie im Apple App Store nach oder suchen Sie im Google Play Store nach Die Schwimmbadschläuche sind angeschlossen. „Steinbach Silent Series“ „Steinbach Silent Series“ Wasserleitungen anschließen (Festverrohrung) Halten Sie die App durch regelmäßiges Installieren von Updates auf aktuellstem Stand.
  • Page 8: Display

    049311_049312_049313_049314_049315_V2404 049311_049312_049313_049314_049315_V2404 Display Aktive Anzeigeelemente im Betriebsmodus: 17 18 20 21 22 Standby-Modus Im Standby-Modus ist die Wärmepumpe betriebsbereit aber deaktiviert. Das Wasser wird weder geheizt, noch gekühlt. Duch Drücken der Taste Ein/Aus wechselt die Wärmepumpe zwischen Standby-Modus und einem Betriebsmodus. Aktive Anzeigeelemente: »...
  • Page 9: Bedienung

    049311_049312_049313_049314_049315_V2404 049311_049312_049313_049314_049315_V2404 Bedienung Erscheint der Fehlercode „E 03“ am Display, ist der Wasserdurchfluss durch die Wärmepumpe zu gering. Mit Hilfe des 3-Wegeventils eines By-Pass-Sets können Sie den Durchfluss erhöhen. Bitte beachten Sie auch die näheren Informationen im Kapitel Fehlersuche auf Seite 25. WARNUNG! Lebensgefahr durch Betrieb der Wasseraufbereitungsanlage während des Badens! Solltemperatur einstellen...
  • Page 10: Manuelles Abtauen

    049311_049312_049313_049314_049315_V2404 049311_049312_049313_049314_049315_V2404 Tastensperre Erscheint der Fehlercode „E 03“ am Display, ist der Wasserdurchfluss durch die Wärmepumpe zu gering. Mit Hilfe des 3-Wegeventils eines By-Pass-Sets können Sie den Durchfluss erhöhen. Bitte Die Tastensperre aktiviert sich automatisch nachdem 60 Sekunden keine Eingabe getätigt wurde. Bei aktiver beachten Sie auch die näheren Informationen im Kapitel Fehlersuche (siehe Fehlersuche auf Seite 24).
  • Page 11: Timer Der Gerätesteuerung

    Modus. Das Symbol des korrekt eingestellten Timers ist erloschen. Um die Wärmepumpe über die Timer der App „Steinbach Silent Series“ steuern zu können, müssen beide Nach 30 Sekunden ohne Eingabe werden die Einstellungen automatisch gespeichert und das Timer-Menü beendet. Timer der Gerätesteuerung über das Display deaktiviert werden. Es findet keine Übertragung der Der Timer ist aktiv/ inaktiv.
  • Page 12: Abschließen Der Leitungen

    049311_049312_049313_049314_049315_V2404 049311_049312_049313_049314_049315_V2404 Deinstallation WARNUNG! Brand- und Explosionsgefahr! VORSICHT! Im Kältemittelkreislauf des Geräts befindet sich leicht brennbares, geruchloses Gas unter hohem Druck. Bei Verletzungsgefahr beim Bewegen von schwerem Gerät! unkontrolliertem Entweichen von Kältemittel besteht Brand- und Explosionsgefahr. Das Gerät ist schwer! Falsches Heben oder unkontrolliertes Kippen des Geräts kann zu Verletzungen führen »...
  • Page 13: Fehlersuche

    Wassertemperatur ungleich der hoch authorisierte Fachkraft oder das stellten Soltemperatur. eingestellten Solltemperatur ist. Steinbach Support Team. E 06 Der Betriebsmodus der Stellen Sie den erforderlichen Druck im Kühlmittelkreislauf zu Wenden Sie sich an eine Wärmepumpe ist falsch eingestellt...
  • Page 14: Technische Daten

    049311_049312_049313_049314_049315_V2404 049311_049312_049313_049314_049315_V2404 Technische Daten E 28 Ventilator Motorfehler Wenden Sie sich an eine authorisierte Fachkraft oder das Modell: Silent 5 Silent 7 Silent 9 Silent 11 Silent 13 Steinbach Support Team. Artikelnummer: 049311 049312 049313 049314 049315 E 29 Fehler Rücklauftemperatur...
  • Page 15: Temperaturanstieg Beckenwasser

    049311_049312_049313_049314_049315_V2404 049311_049312_049313_049314_049315_V2404 Ersatzteile FUNKSTEUERUNG App: Steinbach Silent Series 29 28 27 26 25 24 23 22 Übertragungsfrequenz: 2.483 MHz Effektive Strahlungsleistung ERP: 20 dBm Temperaturanstieg Beckenwasser Parameter für die Messdaten des Temperaturanstiegs in Abhängigkeit vom Wasserinhalt des Pools: » Umgebungstemperatur = 26°C »...
  • Page 16: Konformitätserklärung

    Overview Hiermit erklärt die Steinbach International GmbH, dass der Funkanlagentyp Wärmepumpe „Serie Silent“, in den Ausführungen Silent 5 (049311), Silent 7, (049312),Silent 9 (049313), Silent 11 (049314) und Silent 13 (049315), der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.steinbach-group.com...
  • Page 17 049311_049312_049313_049314_049315_V2404 049311_049312_049313_049314_049315_V2404 Scope of delivery Heat pump Adapter (x2) Seal (x2) Hose clamp Ø 32/38 mm (x2) Extended scope of delivery for heat pump Silent 9 | Silent 11 |Silent 13 Adapter sleeve nipple; D 50 / AG 1½“ (2x) (not shown graphically) Device parts Water connection output Water connection input...
  • Page 18 Read and keep the operating instructions Scope of delivery ......................33 These operating instructions belong to this Silent 5, 7, 9, 11 or 13 heat pump (hereinafter also referred General ...........................35 to as „appliance“ or „heat pump“). It contains important information on commissioning and operation.
  • Page 19: Safety

    049311_049312_049313_049314_049315_V2404 049311_049312_049313_049314_049315_V2404 Safety » Ensure correct posture (straight back, secure footing, etc.). » Use transportation aids (e.g. pallet truck or rolling board). » Wear protective equipment such as safety shoes or gloves. The following signal words are used in these operating instructions. Preparation WARNING! This signal symbol/word indicates a hazard with a medium level of risk which, if not avoided,...
  • Page 20: Prepare The Stand And Connections

    » Easy access to the display » Possibility to drain the condensation water For even more efficient use of the heat pump, we also recommend our Steinbach bypass set (Item Nr. 060045). The heat pump must be operated with filtered water.
  • Page 21: Installation

    The swimming pool hoses are connected. or search in the Apple App Store for or search in the Google Play Store for „Steinbach Silent Series“ „Steinbach Silent Series“ Connecting water pipes (fixed piping) 1. Place the heat pump at the prepared location.
  • Page 22: Display

    049311_049312_049313_049314_049315_V2404 049311_049312_049313_049314_049315_V2404 Display Active display elements in operating mode: 17 18 20 21 22 Standby-Mode In standby mode, the heat pump is ready for operation but deactivated. The water is neither heated nor cooled. By pressing the button On/Off the heat pump switches between standby mode and operating mode. Active display elements: »...
  • Page 23: Operation

    049311_049312_049313_049314_049315_V2404 049311_049312_049313_049314_049315_V2404 Operation Setting the set temperature 1. Deactivate the key lock, if it is active, by pressing and holding the button mode/key lock for 3 seconds. WARNING! The display key lock expires. Danger to life due to operation of the water treatment system while bathing! The key lock activates automatically after 60 seconds of inactivity.
  • Page 24: Manual Defrosting

    049311_049312_049313_049314_049315_V2404 049311_049312_049313_049314_049315_V2404 Set the time Setting the set temperature 1. Deactivate the key lock, if it is active, by pressing and holding the button mode/key lock for 3 The heat pump has a real-time clock to operate the heat pump in a time-controlled manner using a timer. seconds.
  • Page 25: Reset To Factory Settings

    » At the second time, the control unit deactivates the heat pump and puts it into standby mode. Reset to factory settings In order to control the heat pump via the timers of the „Steinbach Silent Series“ app, both timers of 1. Press the button on/off , to switch the heat pump to standby mode.
  • Page 26: Uninstallation

    049311_049312_049313_049314_049315_V2404 049311_049312_049313_049314_049315_V2404 Uninstallation WARNING! Risk of fire and explosion! ATTENTION! The refrigerant circuit of the appliance contains highly flammable, odorless gas under high pressure. There is Risk of injury when moving heavy equipment! a risk of fire and explosion if refrigerant escapes in an uncontrolled manner. The appliance is heavy! Incorrect lifting or uncontrolled tilting of the appliance can lead to injuries or damage »...
  • Page 27: Troubleshooting

    E 27 Temperature sensor water output Contact an authorized specialist or If the fault cannot be rectified, please contact an authorized specialist or the Steinbach support team. error the Steinbach Support Team. E 28 Fan motor error Contact an authorized specialist or the Steinbach Support Team.
  • Page 28: Technical Data

    049311_049312_049313_049314_049315_V2404 049311_049312_049313_049314_049315_V2404 Technical data RADIO CONTROL Model: Silent 5 Silent 7 Silent 9 Silent 11 Silent 13 App: Steinbach Silent Series Transmission frequency: 2,483 MHz Item number: 049311 049312 049313 049314 049315 Effective radiant power ERP: 20 dBm Total weight: approx.
  • Page 29: Spare Parts

    29 28 27 26 25 24 23 22 series“, in the versions Silent 5 (049311), Silent 7, (049312), Silent 9 (049313), Silent 11 (049314) and Silent 13 (049315), complies with Directive 2014/53/EU.The full text of the EU Declaration of Conformity is available at the following internet address: www.steinbach-group.com...
  • Page 30 Nachdruck oder Vervielfältigung (auch auszugsweise) nur mit Genehmigung der Steinbach International GmbH. Diese Druckschrift, einschließlich aller ihrer Teile, ist urheberrechtlich geschützt. Jede Verwertung außerhalb der engen Grenzen des Urheberrechts ist ohne Zustimmung der Steinbach International GmbH unzulässig und strafbar. Das gilt insbesondere für Vervielfältigungen, Übersetzungen, Mikroverfilmungen und die Einspeisung und Verarbeitung in elektronischen Systemen.
