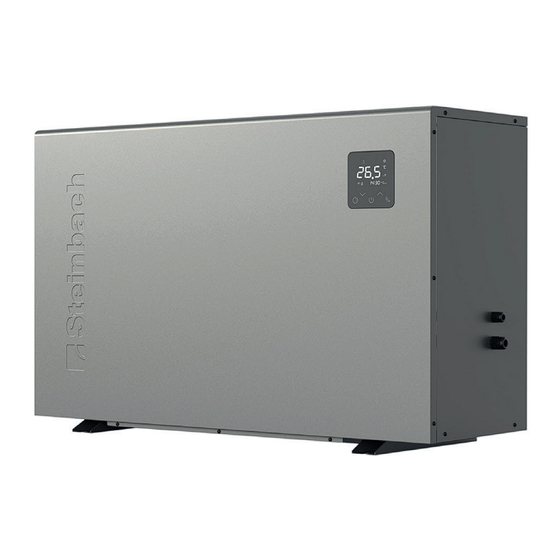

Wärmepumpe
Silent 17,5 / Silent 21,2
049317 / 049319
Wärmepumpe Silent
de
Heat pump Silent
en

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 049317 and is the answer not in the manual?

Questions and answers

Summary of Contents for Steinbach 049317

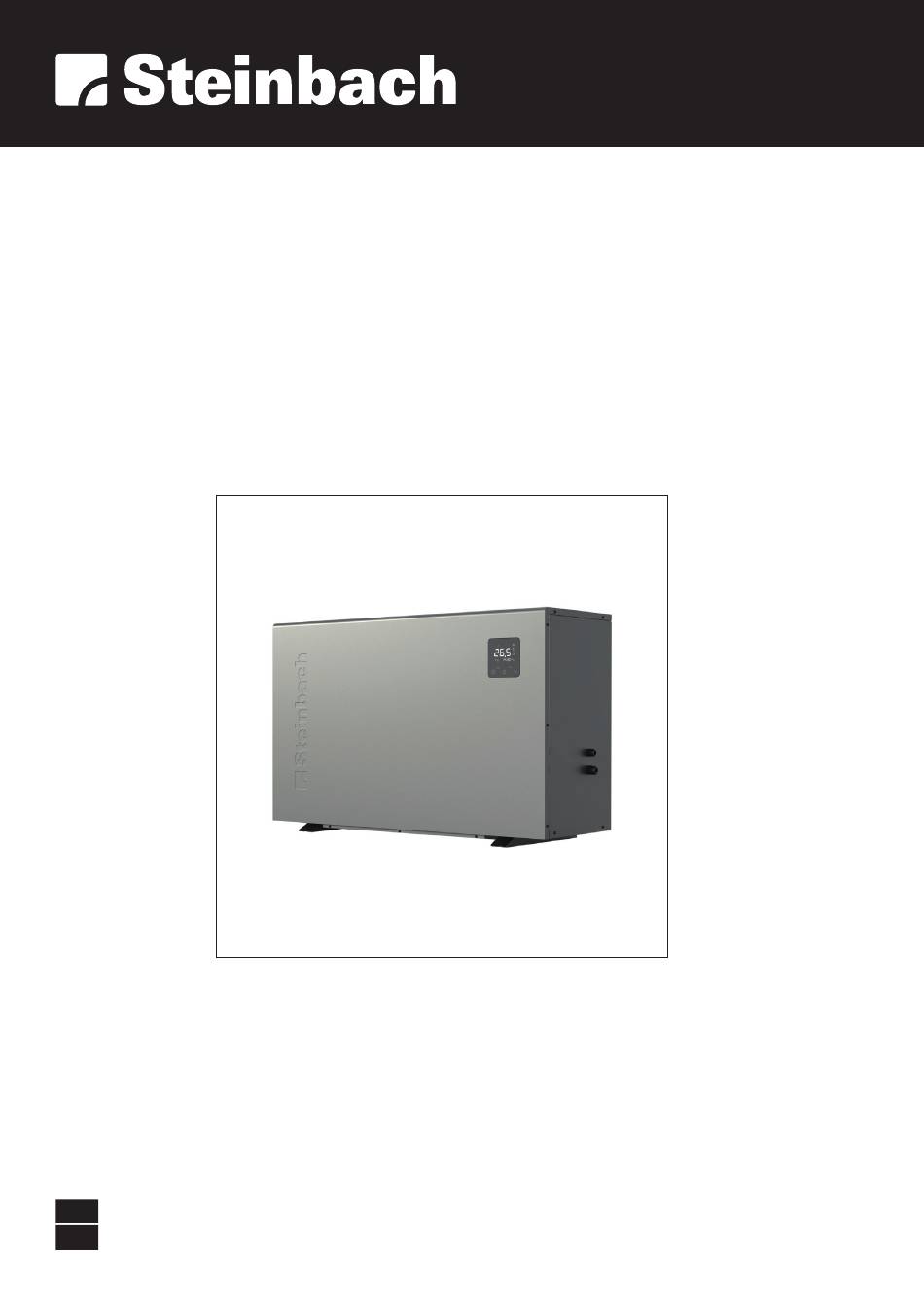

  • Page 1 / Návod k obsluze / Upute za uporabu / Kezelési útmutató /Návod na použitie / Ръководство за експлоатация / Kullanım kılavuzu / Instrukcja obsługi / Manual de instrucciones Wärmepumpe Silent 17,5 / Silent 21,2 049317 / 049319 Wärmepumpe Silent Heat pump Silent...
  • Page 2 049317_049319_V2406 Übersicht...
  • Page 3: Lieferumfang

    049317_049319_V2406 049317_049319_V2406 Lieferumfang Wärmepumpe Übergangsmuffennippel; D 50 / AG 1½“ (2x) Geräteteile Wasseranschluss Ausgang Wasseranschluss Eingang Netzkabel Lamellenwärmeübertrager (C) Display: Bedien- und Anzeigeelemente Taste Leistungsstufe Taste Ab Taste Ein/Aus Taste Auf Taste Modus/Tastensperre Anzeige Temperatur Anzeige Silent-Modus Anzeige Smart-Modus Anzeige Power-Modus Anzeige Defrost-Modus Anzeige Kühl-Modus Anzeige Automatik-Modus...
  • Page 4: Table Of Contents

    049317_049319_V2406 049317_049319_V2406 Inhaltsverzeichnis Allgemeines Übersicht ...........................3 Betriebsanleitung lesen und aufbewahren Lieferumfang ........................5 Diese Bedienungsanleitung gehört zu dieser Wärmepumpe Silent 17,5 und 21,2 (im Folgenden auch Allgemeines ........................7 „Gerät“ oder „Wärmepumpe“ genannt). Sie enthält wichtige Information zur Inbetriebnahme und Be- Betriebsanleitung lesen und aufbewahren ....................7 dienung.
  • Page 5: Sicherheit

    049317_049319_V2406 049317_049319_V2406 Sicherheit VORSICHT! Verletzungsgefahr beim Bewegen von schwerem Gerät! Die folgenden Signalworte werden in dieser Betriebsanleitung verwendet. Das Gerät ist schwer! Falsches Heben oder unkontrolliertes Kippen des Geräts kann zu Verletzungen führen oder Schäden am Gerät zur Folge haben. WARNUNG! Dieses Signalsymbol/-wort bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, »...
  • Page 6: Standplatz Und Anschlüsse Vorbereiten

    049317_049319_V2406 049317_049319_V2406 Standplatz und Anschlüsse vorbereiten Gute Wahl und Vorbereitung des Standplatzes vereinfacht die Installation und Bedienung der Wärmepumpe maßgeblich. Folgende Anforderungen müssen erfüllt sein oder bedacht werden: » Standplatz im Freien » Stabiler, ebener und wasserfester Untergrund » Erforderlicher Mindestabstand zu Wänden oder Objekten (siehe Abb.D) »...
  • Page 7: Installation

    Die Wärmepumpe überwacht die Temperatur am Wärmeübertrager und taut bei Bedarf automatisch ab. oder suchen Sie im Apple App Store nach oder suchen Sie im Google Play Store nach „Steinbach Silent Series“ „Steinbach Silent Series“ Halten Sie die App durch regelmäßiges Installieren von Updates auf aktuellstem Stand.
  • Page 8: Leistungsstufen

    049317_049319_V2406 049317_049319_V2406 Bedienung Aktive Anzeigeelemente im Betriebsmodus: 17 18 20 21 22 WARNUNG! Lebensgefahr durch Betrieb der Wasseraufbereitungsanlage während des Badens! Haare oder Kleidungsstücke können an der Ansaugöffnung des Pools angesaugt werden und im Extremfall Personen unter Wasser fangen und am Auftauchen hindern. »...
  • Page 9: Kühlung Aktivieren

    049317_049319_V2406 049317_049319_V2406 Erscheint der Fehlercode „E 03“ am Display, ist der Wasserdurchfluss durch die Wärmepumpe zu Erscheint der Fehlercode „E 03“ am Display, ist der Wasserdurchfluss durch die Wärmepumpe zu gering. Mit Hilfe des 3-Wegeventils eines By-Pass-Sets können Sie den Durchfluss erhöhen. Bitte gering.
  • Page 10: Tastensperre

    Modus. Die Wärmepumpe verfügt über eine Echtzeit-Uhr, um die Wärmepumpe zeitgesteuert, mittels Timer, betreiben Um die Wärmepumpe über die Timer der App „Steinbach Silent Series“ steuern zu können, müssen beide zu können. Timer der Gerätesteuerung über das Display deaktiviert werden. Es findet keine Übertragung der Einstellungen vom Gerät zur App oder umgekehrt statt.
  • Page 11: Auf Werkseinstellungen Zurücksetzen

    2. Trennen Sie das Gerät von der Zu- und Ableitung. ebenso von der Wärmepumpe empfangen werden kann. Die Wasserleitungen sind abgeschlossen. Berücksichtigen Sie, dass die App „Steinbach Silent Series“ ausschließlich den 2,4 GHz-Kanal des WiFi- Reinigung Routers unterstützt. Zur Kopplung muss der 5,0 GHz-Kanal am WiFi-Router deaktiviert sein.
  • Page 12: Undichtigkeit

    Kondenswasser. Austritt von Wasser am Prüfen Sie alle Anschlüsse, Wärmetauscher oder an den Leitungen und Wärmepumpe auf Anschlüssen des Wasserkreislaufs. Dichtheit. Falls sich die Störung nicht beheben lässt, wenden Sie sich bitte an eine authorisierte Fachkraft oder das Steinbach-Support-Team.
  • Page 13: Fehlermeldung Display

    Fehlermeldung Display E 28 Ventilator Motorfehler Wenden Sie sich an eine authorisierte Fachkraft oder das Fehlercode: Ursache: Lösung: Steinbach Support Team. E 03 Wasserdurchfluss zu gering Erhöhen Sie den E 29 Fehler Rücklauftemperatur Wenden Sie sich an eine Beckenwasserdurchfluss durch die Kühlmittel...
  • Page 14: Technische Daten

    049317_049319_V2406 049317_049319_V2406 Technische Daten FUNKSTEUERUNG Modell: Silent 17,5 Silent 21,2 App: Steinbach Silent Series Übertragungsfrequenz: 2.483 MHz Artikelnummer: 049317 049319 Effektive Strahlungsleistung ERP: 20 dBm Gesamtgewicht: ca. 71 kg ca. 78 kg Abmessungen (B x H x T): 111 x 44,50 x 70,50 cm...
  • Page 15: Ersatzteile

    Hiermit erklärt die Steinbach International GmbH, dass der Funkanlagentyp Wärmepumpe „Serie 29 28 27 Silent“, in den Ausführungen Silent 17,5 (049317) und Silent 21,2 (049319), der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.steinbach-group.com...
  • Page 16 049317_049319_V2406 049317_049319_V2406 Overview 17 18 20 21 22...
  • Page 17 049317_049319_V2406 049317_049319_V2406 Table of contents Scope of delivery Overview .........................30 Heat pump Scope of delivery ......................32 Adapter sleeve nipple; D 50 / AG 1½“ (2x) General ...........................34 Read and keep the operating instructions ....................34 Device parts Explanation of symbols ....................34 Water connection output Safety ..........................35 Water connection input...
  • Page 18: General

    049317_049319_V2406 049317_049319_V2406 General Safety The following signal words are used in these operating instructions. Read and keep the operating instructions These operating instructions belong to this Silent 17,5 and 21,2 heat pump (hereinafter also referred WARNING! This signal symbol/word indicates a hazard with a medium level of risk which, if not avoided, to as „appliance“...
  • Page 19: Preparation

    049317_049319_V2406 049317_049319_V2406 Prepare the stand and connections ATTENTION! A good choice and preparation of the location makes the installation and operation of the heat pump much Risk of injury when moving heavy equipment! easier. The following requirements must be met or considered: The appliance is heavy! Incorrect lifting or uncontrolled tilting of the appliance can lead to injuries or damage »...
  • Page 20: Installation

    3. Ask a qualified electrician to prepare the power supply at the planned location. Android The stand is prepared. or search in the Apple App Store for or search in the Google Play Store for „Steinbach Silent Series“ „Steinbach Silent Series“ Keep the app up to date by regularly installing updates.
  • Page 21: Display

    049317_049319_V2406 049317_049319_V2406 Display Active display elements in operating mode: 17 18 20 21 22 Standby-Mode In standby mode, the heat pump is ready for operation but deactivated. The water is neither heated nor cooled. By pressing the button On/Off the heat pump switches between standby mode and operating mode. Active display elements: »...
  • Page 22 049317_049319_V2406 049317_049319_V2406 Operation Setting the set temperature 1. Deactivate the key lock, if it is active, by pressing and holding the button mode/key lock for 3 seconds. WARNING! The display key lock expires. Danger to life due to operation of the water treatment system while bathing! The key lock activates automatically after 60 seconds of inactivity.
  • Page 23: Key Lock

    049317_049319_V2406 049317_049319_V2406 Set the time Setting the set temperature 1. Deactivate the key lock, if it is active, by pressing and holding the button mode/key lock for 3 The heat pump has a real-time clock to operate the heat pump in a time-controlled manner using a timer. seconds.
  • Page 24 » At the second time, the control unit deactivates the heat pump and puts it into standby mode. Reset to factory settings In order to control the heat pump via the timers of the „Steinbach Silent Series“ app, both timers of 1. Press the button on/off , to switch the heat pump to standby mode.
  • Page 25: Uninstallation

    049317_049319_V2406 049317_049319_V2406 Uninstallation Leakage If liquid escapes from the heat pump, it may be condensation water or pool water.the formation of condensation ATTENTION! water is unavoidable during heating operation. The surface of the heat exchanger becomes cold, humidity in the ambient air condenses and can even freeze in extreme cases.the appliance monitors the temperature and Risk of injury when moving heavy equipment! automatically defrosts the heat pump if necessary.
  • Page 26: Troubleshooting

    E 27 Temperature sensor water output Contact an authorized specialist or If the fault cannot be rectified, please contact an authorized specialist or the Steinbach support team. error the Steinbach Support Team. E 28 Fan motor error Contact an authorized specialist or the Steinbach Support Team.
  • Page 27: Pool Water Temperature Rise

    049317_049319_V2406 049317_049319_V2406 Technische Daten RADIO CONTROL Model: Silent 17,5 Silent 21,2 App: Steinbach Silent Series Transmission frequency: 2,483 MHz Item number: 049317 049319 Effective radiant power ERP: 20 dBm Total weight: ca. 71 kg ca. 78 kg Dimensions (W x H x D): 111 x 44.50 x 70.50 cm...
  • Page 28: Spare Parts

    Steinbach International GmbH hereby declares that the radio equipment type heat pump „Silent 29 28 27 series“, in the versions Silent 17,5 (049317) and Silent 21,2 (049319), complies with Directive 2014/53/ EU.The full text of the EU Declaration of Conformity is available at the following internet address: www.steinbach-group.com...
