取扱説明書
コンパク トpHメータ
B - 71X
CODE:GZ0000297059D

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the LAQUAtwin B-71 Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Horiba Scientific LAQUAtwin B-71 Series

Summary of Contents for Horiba Scientific LAQUAtwin B-71 Series

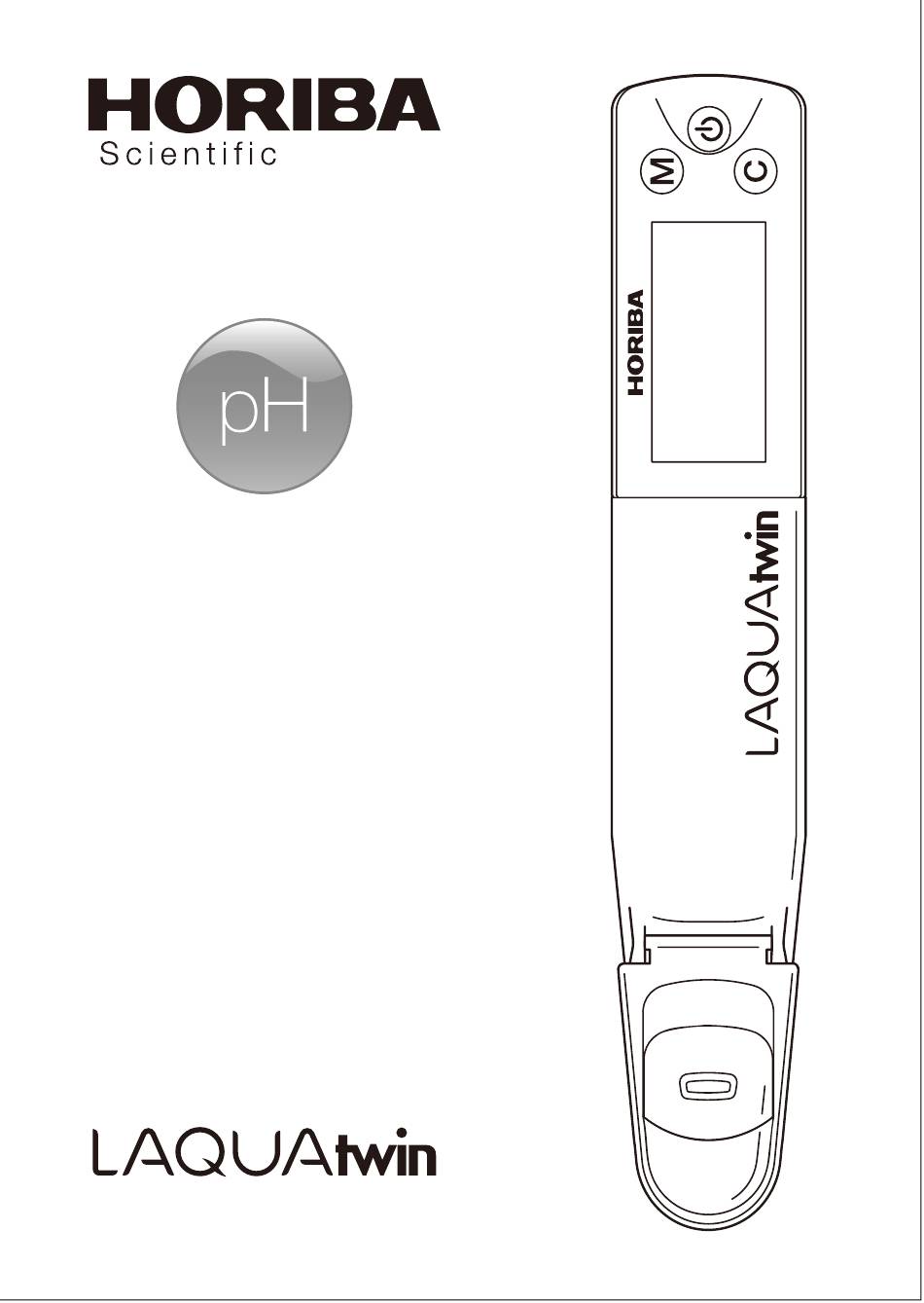

  • Page 1 取扱説明書 コンパク トpHメータ B - 71X CODE:GZ0000297059D...
  • Page 2 測定手順について 本項では測定する手順の概略について記載しています。 それぞれの手順の詳細については本文を参照してください。 ① 電源を入れる ON/OFFスイッチを長押しします。 ② 校正をする 正確な測定のために1日1回は、 必ず行ってください。 ① pH 7 標準液を入れる。 ②遮光蓋を閉める。 ③ CAL スイッチを長押しします。     ・     が点灯したら完了です。 ④水で洗い流します。 ⑤MEAS スイッチを押して   測定モードに移ります。...
  • Page 3 ③ 測定をする ①試料液を滴下する。 ②遮光蓋を閉める。 ③  が点灯したら、 測定完了です。  値をホールドする場合は MEAS スイッチを押します。 ④ ご使用後 水で洗い流した後、電源を切り 遮光蓋を閉めて保管してください。 測定部に液が残った状態での保管は避けてください。 ご使用状況にあわせて各種設定が変更できます。 ・温度測定モード ・校正点数変更 (B-712のみ) ・電圧測定モード ・表示桁数変更 (B-712のみ) より正確な測定のためには2点校正が有効です。 試料液で事前に測定部を2回ほど洗っておくとより正確な測定ができます。 詳細は本文 6 ページ 〜 22 ページを参照してください。...
  • Page 4 はじめに 本書は、コンパクト pH メータ B-71X を取り扱う方を対象に書かれてい ます。 ご使用になる前に、本書を必ずお読みください。お読みになった後は必 要なときにすぐに取り出せるように大切に保管してください。 製品の仕様・外観は、改良のため予告なく変更することがあります。 また、本書に記載されている内容も予告なく変更される場合がありま す。あらかじめご了承ください。 本書は、日本語で作成された原文です。  保証と責任の範囲 本製品の保証期間は納入後 1 年間です。万一、保証期間中に弊社の責任 による故障が発生した場合は、無償にて修理または部品の交換をしま す。ただし、次のような場合は保証の対象から除外します。  誤操作による故障の場合  弊社以外で修理や改造をした場合  不適切な環境で使用した場合  本書記載以外の方法で使用した場合  弊社の責任外の事故による場合  災害による場合  本体落下による故障の場合  腐食・さびなどによる故障、または外観の劣化  センサ、標準液などの消耗品 本製品の故障による損害、データの抹消による損害、その他本製品を使 用することによって生じた損害について、弊社は一切その責任を負いか ねますので、ご了承ください。...

  • Page 5: Table Of Contents

    目次 本製品について ........................1 セ ッ ト の内容 ................1 別売消耗品 ................... 1 各部の名称 と 機能........................ 2 取 り 扱い上のご注意......................4 基本の取 り 扱い........................6 電池の取 り 付け / 取 り はず し ............6 セ ンサの取 り 付け / 取 り はず し ........... 7 電源...

  • Page 7: 本製品について

    本製品について コンパクト pH メータ B-711、B-712 は、HORIBA 独自の平面センサを採用 したコンパクトなpH計です。 少量のサンプルで水溶液のpHを測定できます。 セットの内容 B-711 B-712 本体形式 S010 センサ B-711 本体 B-712 保管ケース CR2032 電池 pH 4（pH 4.01） 標準液 pH 7（pH 6.86） スポイト サンプリングシート B 5 枚入り 取扱説明書 共通 クイックマニュアル 別売消耗品 部品番号 品名 仕様 用途...

  • Page 8: 各部の名称と機能

    各部の名称と機能 名称 説明 試料を載せる測定部です。液絡部（A 部）とガラス膜（B 平面センサ 部）で構成されていて、両方が試料で覆われていないと 正確な測定ができません。 センサを遮光するための蓋です。センサは光の影響を受 けるため、遮光蓋を閉じて測定してください。 遮光蓋をサンプリングシート押さえ蓋に交換した場合 遮光蓋 （14 ページ参照）は、他のもので覆ってセンサ部を遮光 してください。 CR2032（2 個） リチウム電池 校正モードから測定モードへの切り替え、測定モードに おける測定値ホールド実行 / 解除、特殊設定モードにお MEAS スイッチ ける各種設定開始 / 確定の操作に使用します。 ON/OFF スイッチ 電源 ON/OFF の操作に使用します。 校正開始、特殊設定モードおよび各種設定の項目切り替 CAL スイッチ えの操作に使用します。...
  • Page 9 名称 説明 防水パッキン 本体を防水するパッキンです。 ストラップ取付穴 ストラップを取り付けるための穴です。 測定値ホールド中、測定値が安定するまでの間は点滅し、 MEAS アイコン 測定値が確定すると点灯します。 CAL アイコン 校正中は点滅し、校正が完了すると点灯します。 バッテリアラーム 電池が消耗し交換が必要になると点灯します。 周囲の温度が使用温度範囲（5 ～ 40C）外のとき点滅し 温度アラーム ます。 安定マーク 測定値が安定したとき点灯します。 測定値表示 測定値、設定値、状態を示す値などが表示されます。 測定値表示（14）の表示値に対応する測定単位が点灯し 測定単位表示 ます。pH が表示されているときには測定単位は点灯しま せん。...

  • Page 10: 取り扱い上のご注意

    取り扱い上のご注意  本体・センサ  センサは消耗品です。センサを破損したり、性能が劣化した場合、新 品のセンサに交換が必要です（センサの修理はできません） 。  ストラップを持って本体・センサを振り回さないでください。  防水性能を保つため、 センサ取り付け時に以下のことを確認してくだ さい。 ・防水パッキンに傷や汚れがないこと ・防水パッキンがよじれたり、溝から浮き上がったりしていないこと ・本体やセンサが変形していないこと  本体のみ、センサのみでは、防水構造になりません。 本体とセンサを確実にセットしてからご使用くださ い。  無理な力を加えたり落としたりしないでください。  直射日光や高温多湿の場所に放置しないでください。  有機溶媒で洗わないでください。  平面センサは薄いガラスでできています。割らないよう注意してくだ さい。万一破損した場合は、けがをしないよう注意してセンサ部を取 りはずし、ビニール袋などに入れて廃棄してください。...
  • Page 11  以下のような試料はセンサを傷つけ、寿命を短くすることがあります ので、測定しないでください。 有機溶媒、油、接着剤、セメント、アルコール類、強酸 pH 0 ～ 2、強 アルカリ pH 12 ～ 14、界面活性剤など  本製品を初めて使う場合や、数日使わなかった後の測定では、センサ の応答が遅くなることがあります。このような場合には、pH 7 標準液 をセンサ部に滴下し 2 ～ 3 時間待ってから使用してください。電源を 入れる必要はありません。  試料の種類によっては、値が安定しないことがあります（純水など） 。  平面センサ液絡部に白い粉や液体が生じることがありますが、異常で はありません。水で洗い流してご使用ください。  電池  電池をお子様の手の届くところに置かないでください。 万一飲み込んだときには、ただちに医師に相談してください。  電池を火中に投じないでください。  電池を充電しないでください。  お買い上げいただいたときに付属している電池は、モニタ用ですので 寿命が短い場合があります。...

  • Page 12: 基本の取り扱い

    基本の取り扱い 電池の取り付け / 取りはずし 注 記  電池の取り付け / 取りはずしは電源 OFF 状態で行ってください。  電池は 2 個同時に新しいものと交換してください。  電池の取り付け 図のようにバッテリケースに電池の 端を滑り込ませて電池をセットして ください。 電池 電池は必ず CR2032 を 2 個用い、 2 個とも ＋ 金具 側を上にしてください。  電池の取りはずし ボールペンなどを使って図のように取り はずしてください。...

  • Page 13: センサの取り付け / 取りはずし

    センサの取り付け / 取りはずし 注 記  センサの取り付け / 取りはずしは電源 OFF 状態で行ってください。  センサを取り付けていない状態で電源を ONすると、 バッテリアラーム が点灯することがあります。この場合は、電源を OFF にして、センサ を取り付けた後、再度電源 ON してください。  センサの取り付け 防水パッキン 防水パッキンに傷や汚れがないことを確認 してください。 センサ裏面のツメの穴 a に本体裏面の突起 A が入ればセット完了です。 注 記 このとき、 防水パッキンがよじれないように十分 注意してセットしてください。  センサの取りはずし センサ裏面のツメを浮かして、センサと本 体を少しずらします。 両手でセンサを本体からゆっくりと引き抜...

  • Page 14: 電源 On/Off

    電源 ON/OFF  電源 ON ON/OFF スイッチを 2 秒以上押します。 電源が ON になり、画面に本体形式番号が 表示されます。  電源 OFF ON/OFF スイッチを 2 秒以上押します。 電源が OFF になります。 保管 水道水などでセンサを洗浄し、柔らかい布や紙などでセンサ部および 本体部の水滴を拭き取ってください。 注 記 平面センサを強く押さないでください。破損するおそれがあります。 遮光蓋、および遮光蓋のスライドキャップを閉じて保管してくださ い。...

  • Page 15: 校正について

    校正 校正について  校正モード 本体形式によって、利用できる校正モードが異なります。  pH 7 1 点校正モード：B-711、B-712  pH 4 1 点校正モード：B-712 のみ  2 点校正モード：B-712 のみ 初期設定は pH 7 1 点校正モードです。 校正モードの切り替え（B-712 のみ）については、19 ページを参照してく ださい。 設定した校正モードと校正結果は電源 OFF 後も保存されます。 ヒント B-712 の場合、標準液より 1 pH 以上異なる pH の試料を測定する場合は、2 点校正をお勧めします。...

  • Page 16: Ph 7 1 点校正（B-711 ／ B-712

    pH 7 1 点校正（B-711 ／ B-712） （B-712 のみ）pH 7 1 点校正モードを設定します（19 ページ参照） 。 遮光蓋を開いて、平面センサ全体を覆うように 遮光蓋 pH 7 標準液を滴下します。 あらかじめ、標準液でセンサを共洗いすると、 より正確な校正が可能です。 遮光蓋を閉じ、CAL スイッチを 2 秒以上押します。 と が点滅し、校正値が表示されます。 校正が確定すると と の点滅が点灯に 変わります。 水道水などでセンサを洗浄し、水滴を取り除 きます。 MEAS スイッチを 1 回（0.5 秒）押して測定 モードに移り、測定に備えます。 pH 4 1 点校正（B-712 のみ） pH 4 1 点校正モードを設定します（19 ページ参照）...

  • Page 17: 2 点校正（B-712 のみ

    2 点校正（B-712 のみ） より高精度な測定を行う場合に使用してください。 2 点校正モードを設定します（19 ページ参照） 。 遮光蓋を開いて、平面センサ全体を覆うように 遮光蓋 pH 7 標準液を滴下します。 あらかじめ、pH 7 標準液でセンサを共洗いすると、 より正確な校正が可能です。 遮光蓋を閉じ、CAL スイッチを 2 秒以上押します。 と が点滅し、校正値が表示されます。 校正が確定すると と の点滅が点灯に 変わります。 pH 7 の校正が確定したら、遮光蓋を開いて センサの pH 7 標準液を捨て、水滴を拭き取 ります。 平面センサ全体を覆うように pH 4 標準液を滴下し 遮光蓋 ます。...

  • Page 18: 試料セット

    測定 試料セット 本製品では以下の 4 種類の試料セット方法を利用できます。  滴下：試料量が少ない場合  浸漬：試料量が多い場合  すくい取り：試料の一部をすくい取って測定する場合  サンプリングシート：微粒子を含む試料を測定する場合 注 記 本製品は防水構造となっていますが、 本体全体を水中に没した状態での測定 は避けてください。誤って水中に落とした場合は、速やかに水中から取り出 し、水を拭き取ってください。  滴下 遮光蓋を開いて、平面センサ全体を覆うように試料を滴下します。 遮光蓋を閉じます。 遮光蓋 ヒント 微量測定には付属のサンプリングシートを お試しください。 50 L ～ 100 L の試料で、 平面センサ全体を 覆うことができます。  試料によっては、 サンプリングシート B との反応により測定値に影響が出るこ とがあります。...
  • Page 19  浸漬 遮光蓋のスライドキャップを開きます。 センサを試料に浸漬して、2 ～ 3 回軽く振ります。 スライドキャップ  すくい取り 遮光蓋のスライドキャップを開きます。 センサを試料に浸漬して 2 ～ 3 回軽く振った後、センサ部分で試料 をすくい取ります。 机の上などに置いて、平面センサ全体が試料で覆われていることを確 認してください。 遮光蓋のスライドキャップを閉じます。 スライドキャップ...
  • Page 20  サンプリングシート 土壌の抽出液など、微粒子を含む試料を測定する場合、微粒子が測定値に影 響を与えます。微粒子の影響は、別売のサンプリングシート押さえ蓋（部品 番号 3200459736）とサンプリングシート B（部品番号 3200053858）を使 用することで低減できます。 遮光蓋をサンプリングシート押さえ蓋に付け替えます。 サンプリングシート B をセンサの上に置き、サンプリングシート押 さえ蓋を閉じます。 試料 4 ～ 5 滴をサンプリングシート B に滴下します。 遮光蓋 サンプリング シート B サンプリングシート 押さえ蓋 注 記 センサは光の影響を受けますが、 サンプリングシート押さえ蓋ではセンサを 遮光することができません。サンプリングシート押さえ蓋を使う場合は、他 のもので覆ってセンサ部を遮光してください。...

  • Page 21: 測定操作

    測定操作  測定値ホールド機能を使わない場合 測定モードであることを確認し、試料をセットします。 の点灯を目安に、表示値を読み取ります。  測定値ホールド機能を使う場合 測定モードであることを確認し、試料をセットします。 が点灯したら、MEAS スイッチを 1 回 （0.5 秒）押します。 測定値ホールド機能が実行され、測定値が安 定するまで が点滅します。 測定値が確定すると、 の点滅が点灯に変 わり、表示値がホールドされます。 表示値を読み取ります。 MEAS スイッチを 1 回（0.5 秒）押します。 測定値ホールド機能が解除され、 の点灯が消えます。 注 記  測定結果が仕様の測定範囲外の場合、測定値表示が点滅します。  測定値ホールド機能を使った場合は、次の測定を行う前に必ず測定値 ホールド機能を解除してください。...

  • Page 22: 特殊設定モード

    特殊設定モード 特殊設定モードで各種設定および特殊操作を行うことができます。 測定モードで MEAS スイッチを 3 秒以上押すと、 画面表示が全点灯した後、 特殊設定モードになります。 ヒント 何も設定をしないで特殊設定モードから出るには、 ON/OFF スイッチで電源 を切った後、電源を入れなおしてください。 全点灯 * CAL スイッチの長押しで、連続して切り替わり 自動 ます。 MEAS 「7.1 温度測定モード」 （18 ページ） スイッチ 内蔵の温度センサで測定した周囲温度を表示しま す。 CAL スイッチ * MEAS スイッチ 「7.2 校正モード設定（B-712 のみ） 」 （19 ページ） 校正モードを選択できます。 CAL スイッチ...
  • Page 23 「7.6 ソフトウェアバージョン表示モード」 （22 ページ） ソフトウェアのバージョンを表示します。 CAL スイッチ * 温度測定モードの画面に戻ります。...

  • Page 24: 温度測定モード

    温度測定モード 内蔵の温度センサで測定した周囲温度を表示します。 測定精度は保証しておりませんので、参考値としてご利用ください。 測定モードで、MEAS スイッチを 3 秒以上押 して、特殊設定モードにします。 LCD が全点灯した後、右図の表示画面になり ます。 MEAS スイッチを 1 回（0.5 秒）押します。 内蔵の温度センサで測定した周辺温度が表示 されます。 MEAS スイッチを押して、測定モードに戻り ます。...

  • Page 25: 校正モード設定（B-712 のみ

    校正モード設定（B-712 のみ） 校正モードを選択できます。 測定モードで、MEAS スイッチを 3 秒以上押 して、特殊設定モードにします。 LCD が全点灯した後、右図の表示画面になり ます。 CAL スイッチを押して、 点灯の画面にし ます。 MEAS スイッチを 1 回（0.5 秒）押します。 現在の設定が表示されます。 CAL スイッチを 1 回（0.5 秒）押して、設定を変更します。 CAL スイッチを長押しすると、連続して設定が切り替わります。 pH 7 1 点校正 CAL スイッチを 1 回 （0.5 秒） 押す 2 点校正 CAL スイッチを...

  • Page 26: 表示桁数設定（B-712 のみ

    表示桁数設定（B-712 のみ） 表示桁数（小数点以下 1 桁または小数点以下 2 桁）を設定します。 初期設定は小数点以下 1 桁です。 測定モードで、MEAS スイッチを 3 秒以上押 して、特殊設定モードにします。 LCD が全点灯した後、右図の表示画面になり ます。 CAL スイッチを長押しし、 点灯の画面に します。 MEAS スイッチを 1 回（0.5 秒）押します。 現在の設定が表示されます。 CAL スイッチを 1 回（0.5 秒）押して、設定を変更します。 小数点以下 1 桁 小数点以下 2 桁 CAL スイッチを 1 回...

  • Page 27: 電圧測定モード

    電圧測定モード センサから出力される電圧値を表示します。 センサの性能を評価する際や、 独自に校正直線や曲線を作成する際に活用で きます。 測定モードで、MEAS スイッチを 3 秒以上押 して、特殊設定モードにします。 LCD が全点灯した後、右図の表示画面になり ます。 CAL スイッチを長押しし、mV 点灯の画面に します。 MEAS スイッチを 1 回（0.5 秒）押します。 センサから出力される電圧値が表示されます。 MEAS スイッチを押して、測定モードに戻ります。...

  • Page 28: 工場出荷時設定（初期化

    工場出荷時設定（初期化） 各種設定、および校正値データを工場出荷時の初期設定に戻します。 測定モードで、MEAS スイッチを 3 秒以上押 して、特殊設定モードにします。 LCD が全点灯した後、右図の表示画面になり ます。 CAL スイッチを長押しし、Init 点灯の画面に します。 MEAS スイッチを 1 回（0.5 秒）押します。 が点灯します。 CAL スイッチを 2 秒以上押します。 各種設定値、および校正データが初期化され ます。 初期化が完了すると、End と が点灯しま す。 電源 OFF 後、再度電源を ON にします。 ソフトウェアバージョン表示モード ソフトウェアのバージョンを表示します。 お問い合わせいただいた場合に、確認させていただくことがあります。 測定モードで、MEAS スイッチを 3 秒以上押 して、特殊設定モードにします。...
  • Page 29 付録 Q&A 測定試料により異なりますが、通常の試料であれば 1500 回 センサの寿命は ? 程度の測定は行えます。ただし、センサの劣化や故障は保証 の対象外です。 B-712 では、2 点校正を行ってください。校正エラーが発生 する場合は、センサが劣化しています。センサを交換してく ださい。 センサの状態を確認 B-711 の場合は、校正後、別売の pH 4.01 標準液（部品番号 する方法は ? 3200457726）を測定して、規定の pH と測定値のズレを確認 してください。値がズレている場合は、センサが劣化してい ます。センサを交換してください。 センサは光の影響を受けますので、直射日光を避け、遮光蓋 を閉めて測定してください。サンプリングシート押さえ蓋を 取り付けた場合など、遮光蓋が使用できない場合は、他のも ので覆ってセンサ部を遮光してください。 測定の際のコツや注 試料の量が十分にある場合は、試料でセンサを 2 回ほど共洗 意点は ? いしてから測定するとより正確な測定ができます。 遮光蓋とセンサ部の隙間に前の試料液などが残っていると、 正確に測定することができません。測定後は、水道水などで センサを洗浄し、水滴を拭き取ってください。...
  • Page 30 電池が正しく設置されていることを確認してください。電池 電源が入りません。 切れの場合は 2 個同時に新品と交換してください。 本体内部 IC の異常の可能性があります。 Er1 表示後、自動的に工場出荷時設定（初期化）モードにな 電源スイッチを入れ り、Init と が点灯します。 た後、Er1 が表示さ CAL スイッチを 2 秒以上押して初期化を実行し、電源を入れ れる。 なおしてください（22 ページ参照） 。 初期化完了後も Er1 を表示する場合は、本体内部 IC の異常で す。新品に交換してください（本体の修理はできません） 。 電源スイッチを入れ 本体内部 IC の異常です。新品に交換してください（本体の修 た後、Er2 が表示さ 理はできません） 。 れる。 電源スイッチを入れ...
  • Page 31 仕様 B-711 B-712 本体形式 測定原理 ガラス電極法 0.1 mL 以上 測定必要試料量 pH 2 ～ 12 測定範囲 pH 0 ～ 14 表示範囲 0.1 pH 0.1 pH または 0.01 pH（選択可） 分解能 自動 1 点校正 自動 2 点校正 校正 ±0.1 pH 精度 表示方式 カスタム（モノクロ）デジタル液晶表示 5 ～...
  • Page 34 〒 601-8306　京都市南区吉祥院宮の西町 31 番地 http://www.horiba-adt.jp 製品に関する技術的なお問い合わせ、ご相談は下記へお 願いします。 カスタマーサポートセンター 0120-37-6045 フリーダイヤル 受付時間　9:00 ～ 12:00、13:00 ～ 17:00 　　　　　　　　　 （祝祭日を除く月曜日～金曜日） サービスに関するお問い合わせは、最寄りのサービスス テーションへご連絡ください。...
  • Page 35 Instruction Manual COMPACT pH METER B - 71X CODE:GZ0000297059D...
  • Page 36 Quick Operation Guide This quick operation guide introduces the basic operations. Refer to the respective chapters for further information. Turn ON ①  Press the ON/OFF button over 2 seconds to turn ON the meter. Perform calibration at least once a day Calibration ② ...
  • Page 37 Measurement ③  ①  Pour some drops of sample. ②  Close the light shield cover. ③  When lights up, the measurement is completed.      To lock the measured value, press the MEAS button. After Use ④  Clean the sensor with water, and then turn OFF the power.
  • Page 38 Preface This manual describes the operation of the COMPACT pH METER, B-71X. Be sure to read this manual before using the product to ensure proper and safe operation of the instrument. Also safely store the manual so it is readily available whenever necessary. Product specifications and appearance, as well as the contents of this manual are subject to change without notice.
  • Page 39 Regulations  EU Regulations  Conformable standards This equipment conforms to the following standards: EMC: EN61326-1 Class B, Portable test and measurement equipment RoHS: EN50581 9. Monitoring and control instruments Warning: This product is not intended for use in industrial environments.
  • Page 40  Authorised Representative in EU HORIBA UK Limited 2 Dalston Gardens, Stanmore, Middx HA7 1BQ, UK  FCC Rules Any changes or modifications not expressly approved by the party responsible for compliance shall void the user's authority to operate the equipment.
  • Page 41 Contents Introduction..................1 Items in package ................. 1 Consumable parts sold separately ..........1 Part Names and Functions ..............2 Handling Precautions................4 Basic Handling..................6 Inserting/removing batteries ............6 Attaching/detaching the sensor ........... 7 Power ON/OFF ................8 Storage ..................8 Calibration ....................

  • Page 43: Introduction

    Introduction The COMPACT pH METER B-711, B-712, and B-713 incorporate HORIBA original flat sensor and enables accurate pH measurement from a single drop of a sample. Items in package Meter model B-711 B-712 B-713 Sensor S010 B-711 Meter B-712 B-713 Storage case Batteries CR2032...

  • Page 44: Part Names And Functions

    Part Names and Functions Name Description Place a sample on this sensor. This sensor consists of a Flat sensor liquid junction (A) and glass membrane (B). Both A and B must be covered with the sample. Shields the sensor from light, which affects the sensor. Close the light shield cover before starting measurement.
  • Page 45 Name Description Strap eyelet A strap can be attached here. Blinks until the measured value is stabilized, and lights MEAS icon steadily when the measured value is settled, while the reading locking function is active. Blinks during calibration, and lights steadily when calibration 10 CAL icon is finished.

  • Page 46: Handling Precautions

    Handling Precautions  Meter and sensor  The sensor is a consumable part. If it becomes damaged or its performance deteriorates, replace it with a new one (the sensor cannot be repaired).  Do not swing the meter and sensor by holding a strap. ...
  • Page 47  Do not measure samples such as the following, since they may damage the sensor or shorten its life: Organic solvents, oils, adhesives, cement, alcohols, concentrated acid (0 pH to 2 pH), concentrated alkaline (12 pH to 14 pH) or surfactants. ...

  • Page 48: Basic Handling

    Basic Handling Inserting/removing batteries Note  Turn OFF the meter before inserting/removing batteries.  Always replace both batteries at once. Do not use old and new batteries together.  Inserting the batteries Slide both batteries into battery case as shown. Be sure to use two CR2032 Battery batteries, and put them with the plus...

  • Page 49: Attaching/Detaching The Sensor

    Attaching/detaching the sensor Note  Turn OFF the meter before attaching/detaching the sensor.  If the meter is turned ON with the sensor detached, the battery alarm may light up. In this case, turn OFF the meter and attach the sensor, and then turn ON the meter again.

  • Page 50: Power On/Off

    Power ON/OFF  Power ON Press and hold the ON/OFF switch for over 2 seconds. The power is turned ON, and the meter model number is displayed on the LCD.  Power OFF Press and hold the ON/OFF switch for over 2 seconds.

  • Page 51: Calibration

    Calibration About calibration  Calibration points The available calibration points depend on the meter models.  One-point calibration at pH 7: B-711, B-712, B-713  One-point calibration at pH 4: B-712, B-713  Two-point calibration: B-712, B-713 “One-point calibration at pH 7” is set by default. Refer to the instructions on page 19 for switching the calibration points (for B-712 and B-713 only).

  • Page 52: One-Point Calibration At Ph 7 (B-711/B-712/B-713)

    One-point calibration at pH 7 (B-711/B-712/B-713) (For B-712 and B-713 only) Set “One-point calibration at pH 7” (refer to page 19). Open the light shield cover and put some drops Light shield of the pH 7 standard solution on the flat sensor cover to cover the entire flat sensor.

  • Page 53: Two-Point Calibration (B-712/B-713)

    Two-point calibration (B-712/B-713) Set “Two-point calibration” (refer to page 19). Open the light shield cover and put some drops Light shield of the pH 7 standard solution on the flat sensor cover to cover the entire flat sensor. Washing the sensor with the standard solution beforehand may provide more accurate calibration.

  • Page 54: Measurement

    Measurement Sample setting The following 4-type sampling setting methods are available.  Drop: for a small-amount sample  Immersion: for a large-amount sample  Scooping: for sampling a part of a sample  Sampling sheet: for a sample containing tiny particles Note Although this product is waterproof, avoid immersing it completely.
  • Page 55  Immersion Open the sliding cap on the light shield cover. Immerse the sensor into the sample and stir gently 2 or 3 times. Sliding cap  Scooping Open the sliding cap on the light shield cover. Immerse the sensor into the sample and stir gently 2 or 3 times, and then scoop up some of the sample with the sensor.
  • Page 56  Sampling sheet If tiny particles are contained in a sample, such as an extract from soil, the particles influence measurement results. Use the sampling sheet holder cover (part No. 3200459736) and sampling sheet B (part No. 3200053858) sold separately to counteract the influence. Replace the light shield cover with the sampling sheet holder cover.

  • Page 57: Measurement Operations

    Measurement operations  Without using the reading locking function Confirm that the meter is in the measurement mode, and set a sample on the sensor. Read the displayed value when appears.  With using the reading locking function Confirm that the meter is in the measurement mode, and set a sample on the sensor.

  • Page 58: Special Setting Mode

    Special Setting Mode The special setting mode enables the meter setting and special operations. To enter the special setting mode, press and hold the MEAS switch for over 3 seconds in the measurement mode. All the LCD items appear, then the meter enters the special setting mode.
  • Page 59 "7.6 Software version display mode" (page 22) The current software version is displayed. CAL switch* Returns to the display for temperature display mode.

  • Page 60: Temperature Display Mode

    Temperature display mode Displays the ambient temperature measured with the internal temperature sensor. The measurement accuracy is unwarranted. Use the value only as a guide. Press and hold the MEAS switch for over 3 seconds in the measurement mode to enter the special setting mode.

  • Page 61: Calibration Point Setting (Only For B-712/B-713)

    Calibration point setting (only for B-712/B-713) Used to select the calibration points. Press and hold the MEAS switch for over 3 seconds in the measurement mode to enter the special setting mode. All items appear on the LCD, and then the dis- play changes as shown right.

  • Page 62: Display Digit Setting (Only For B-712/B-713)

    Display digit setting (only for B-712/B-713) Used to select the display digit (One or two decimal places) for measured value. The initial setting is one decimal place. Press and hold the MEAS switch for over 3 seconds in the measurement mode to enter the special setting mode.

  • Page 63: Sensor Voltage Display Mode

    Sensor voltage display mode Displays the voltage output from the sensor. Use this function to evaluate the sensor performance or to create your own calibration line or curve. Press and hold the MEAS switch for over 3 seconds in the measurement mode to enter the special setting mode.

  • Page 64: Initialization Mode

    Initialization mode All settings and all calibration data are reset to the factory default values. Press and hold the MEAS switch for over 3 seconds in the measurement mode to enter the special setting mode. All items appear on the LCD, and then the dis- play changes as shown right.

  • Page 65: Appendix

    Appendix Frequently asked questions Question Answer It depends on measurement samples and conditions. How long is the It should be approx. 1500 measurements for typical samples. sensor's service Note that sensor deterioration and failure are not included in life? the warranty. For B-712 and B-713, perform two-point calibration.
  • Page 66 Question Answer The power is not Check that the batteries are inserted properly. If the batteries turned ON. are low, replace them both with new ones at the same time. The internal IC in the meter may defect. After Er1 is displayed, the meter enters the initialization mode automatically and Init and appear.

  • Page 67: Specifications

    Specifications Model B-711 B-712 B-713 (US only) Measurement Glass electrode method principle Minimum sample 0.1 mL or more volume Measurement 2 pH to 12 pH range Display range 0 pH to14 pH Resolution 0.1 pH 0.1 pH or 0.01 pH (selectable) (valid digits) Calibration One-point...
  • Page 68 31, Miyanonishi-cho, Kisshoin Minami-ku, Kyoto 601-8306, Japan http://www.horiba-adt.jp For any questions regarding this product, please contact your local agency, or inquire from the following website. http://global.horiba.com/contact_e/index.htm...
