Unité Extérieure - Haier HUM09HB03 Installation Manual

Room air conditioner
Hide thumbs

Advertisement

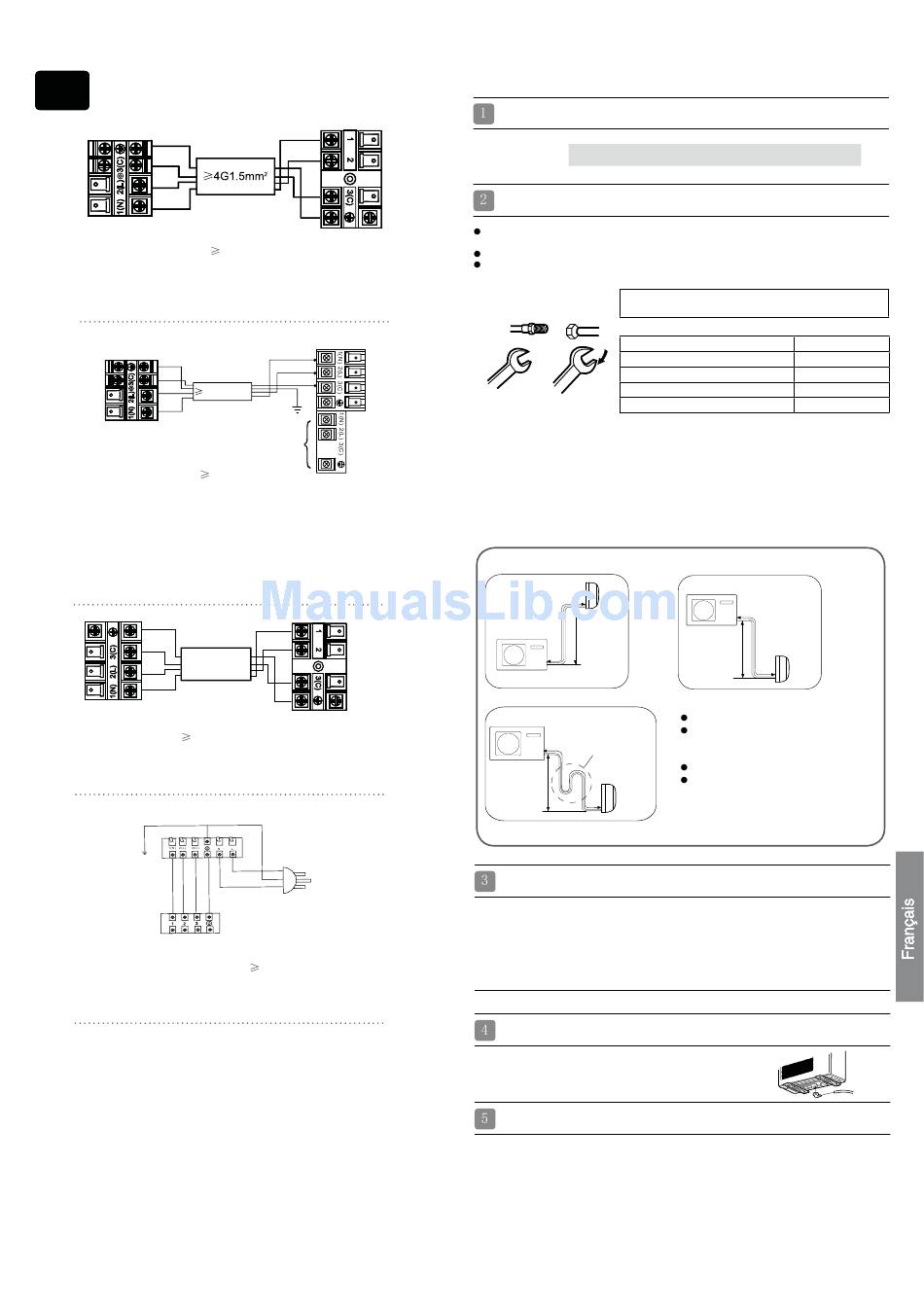

Lors de la connexion du câble, confirmez le numéro de la borne des unités
Remarque
intérieures et extérieures. Si le câblage est incorrect, le fonctionnement
sera incorrect et entraînera des dommages.
Unité intérieure
Câble électrique :
HSU-07HVA103/R2(DB)
HSU-09HVA103/R2(DB)
HSU-12HVA103/R2(DB)
Unité intérieure
4G0.75mm
Câble électrique :
HUM07HA03/R2(DB)
HUM09HA03/R2(DB)
HUM12HA03/R2(DB)
HUM09HB03/R2(DB)
HUM12HB03/R2(DB)
HUM09HC03/R2(DB)
HUM12HC03/R2(DB)
4G1.5mm
Unité intérieure
Câble électrique :
3G1.5mm
HSU-09HA103/R2(DB)
HSU-12HA103/R2(DB)
Unité intérieure
Unité extérieure
Câblage de connexion :
HFU-09HA03/R2(DB)
HFU-12HA03/R2(DB)
1. Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, un
de ses agents d'entretien ou une personne qualifiée. Le type du fil de connexion est
H05RN-F ou H07RN-F.
2. Si le fusible de la carte PC a fondu, changez-le avec le type T.3.15A/250VAC (unité
intérieure), T.25A/250VAC (unité extérieure).
3. La méthode de câblage doit être conforme aux normes locales de câblage.
4. Après installation, la prise de courant doit être d'accès facile.
5. Un disjoncteur doit être incorporé au câblage fixe. Le disjoncteur doit être omnipo-
laire et la distance entre ses deux contacts ne doit pas être inférieure à 3 mm.
Unité extérieure
2
3G1.5mm
Unité extérieure
2
ALIMENTATION
2
3G1.5mm
HSU-09HEA03/R2(DB)
HSU-12HEA03/R2(DB)
HSU-09HEA03/R2(DB)-I
HSU-12HEA03/R2(DB)-I
2
Unité extérieure
2
ALIMENTATION
2
4G1.5mm
Unité extérieure
Installation de l'unité extérieure
Effectuez l'installation selon le schéma d'installation des unités intérieures et extérieures
Raccords de tuyauterie
Lorsque vous courbez un tuyau, donnez-lui autant de rondeur que possible afin de
ne pas l'écraser ; le rayon de courbure doit être d'au moins 30 à 40 mm, voire plus.
Connectez d'abord le côté gaz pour faciliter la suite des travaux.
Le tuyau de raccordement est réservé à R410A.
Le serrage forcé sans prêter attention au centrage peut
Ecrou d'éva-
Demi-raccord
endommager les filets et entraîner des fuites de gaz.
sement
Côté liquide 6,35 mm (1/4 po)
Côté liquide/gaz 9,52 mm (3/8 po)
Clé
Clé dynamométrique
Faites attention que des particules telles que les déchets. le sable, etc. ne rentrent pas
dans le tuyau.
La longueur standard du tuyau est de 5 m. Au delà de 7 m, l'unité ne fonctionnera pas
correctement. S'il faut rallonger le tuyau, le réfrigérant doit être chargé selon 20 g/m.
Toutefois, la charge de réfrigérant doit être exécuté par un professionnel de la climati-
sation. Avant d'ajouter du réfrigérant, purgez l'air des tuyaux de réfrigération et de l'unité
intérieure avec pompe à vide. Chargez ensuite le réfrigérant supplémentaire.
AVERTISSEMENT
B
Unité intérieure
A
Unité extérieure
Unité extérieure
Piège dl'huile
B
Unité intérieure
A
Raccordement
● Procédez selon la même méthode que pour l'unité intérieure. Desserrez les vis sur
le bornier et insérez totalement les fiches dans le bornier puis resserrez les vis.
● Insérez le câble selon le numéro de la borne (tel que pour l'unité intérieure).
● Si le câblage est incorrect, le fonctionnement sera incorrect et le contrôleur risque
de subir des dommages.
● Fixez le câble avec un serre-câble.
Fixation d'un drain coudé
● Si vous utilisez un drain coudé, procédez à la fixation se-
lon l'illustration. (Remarque : (uniquement pour la pompe
thermique)
Méthode de purge: avec une pompe à vide:
Diamètre du tuyau (Ø)
Couple de serrage
18N.m
42 N.m
Gaz 12,7mm (1/2")
55N.m
Gaz 15,88mm (5/8")
60 N.m
Unité extérieure
B
Unité intérieure
A
Hauteur max: Amax=10m
Si la hauteur A dépasse les 5m,
installez un piège à huile tous les
5 à 7 m
Longueur max: Bmax=15m
Si la longueur du tuyau B dépasse
les 7 m, le réfrigérant doit être
chargé à 20 g/m.
15
