Unidad Exterior - Haier HUM09HB03 Installation Manual

Room air conditioner
Hide thumbs

Advertisement

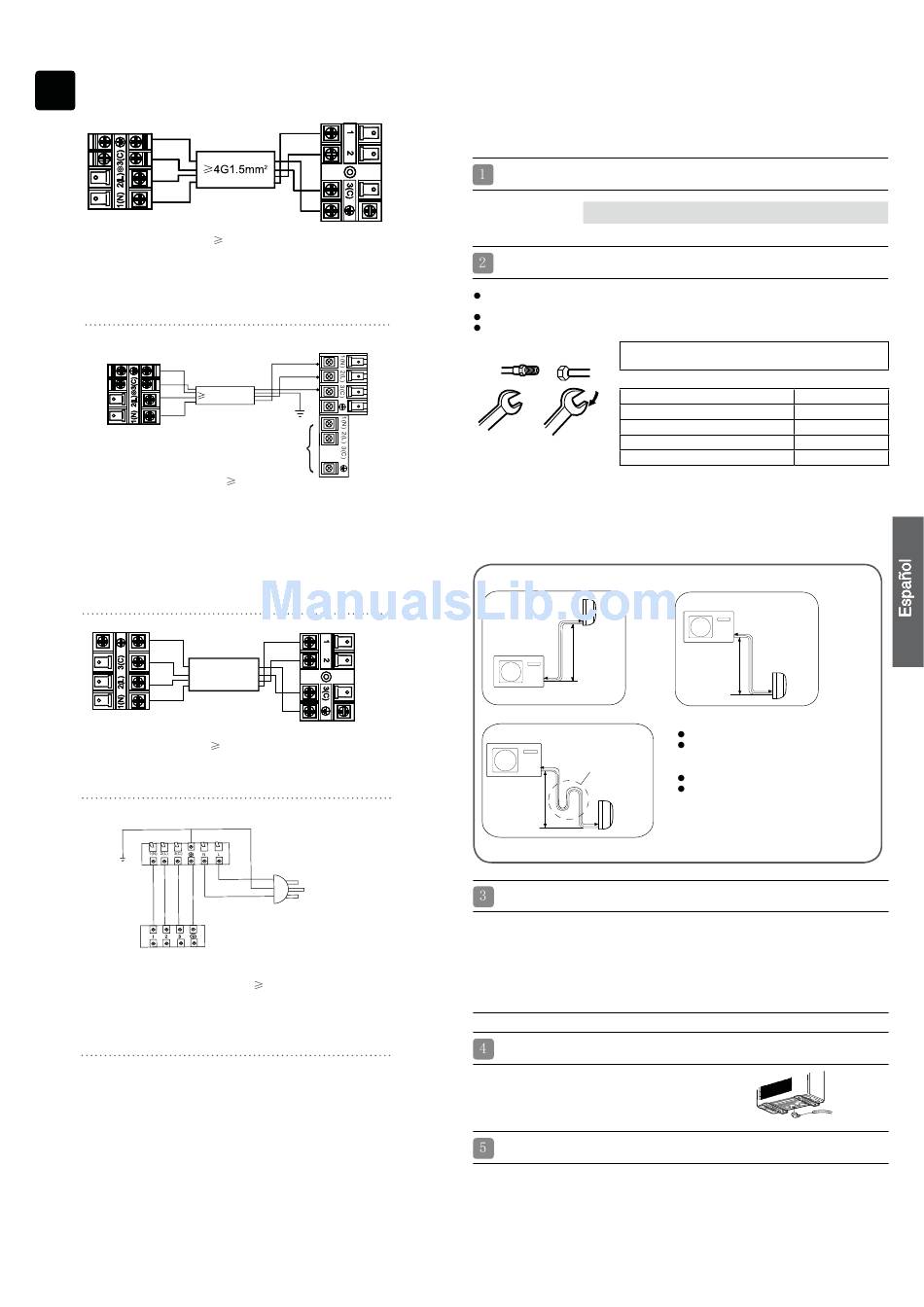

Al conectar el cable, confirme el número de terminales de las unidades interior
Nota
y exterior detenidamente. Si el cableado no se ha realizado correctamente no
se podrá utilizar el aparato correctamente, provocándose un defecto.
Unidad interior
Cable de alimentación:
HSU-07HVA103/R2(DB)
HSU-09HVA103/R2(DB)
HSU-12HVA103/R2(DB)
Unidad interior
4G0.75mm
Cable de alimentación:
HUM07HA03/R2(DB)
HUM09HA03/R2(DB)
HUM12HA03/R2(DB)
HUM09HB03/R2(DB)
HUM12HB03/R2(DB)
HUM09HC03/R2(DB)
HUM12HC03/R2(DB)
4G1.5mm
Unidad interior
Cable de alimentación:
HSU-09HA103/R2(DB)
HSU-12HA103/R2(DB)
Unidad interior

Unidad exterior

Cableado de conexión:
HFU-09HA03/R2(DB)
HFU-12HA03/R2(DB)
1. Si el cable de alimentación está dañado deberá ser reemplazado por el fabricante,
agente de servicio o profesional cualificado. El tipo de cable de conexión es
H05RN-F o H07RN-F.
2. Si el fusible de la placa PC está roto, cámbielo por otro de tipo T.3.15A/250VAC
(Interior), T.25A/250VAC (Exterior).
3. El método de cableado debe satisfacer los requisitos de las normas locales de
cableado.
Unidad exterior
2
3G1.5mm
Unidad exterior
2
ALIMENTACIÓN
2
3G1.5mm
HSU-09HEA03/R2(DB)
HSU-12HEA03/R2(DB)
HSU-09HEA03/R2(DB)-I
HSU-12HEA03/R2(DB)-I
2
Unidad exterior
2
3G1.5mm
ALIMENTACIÓN
2
4G1.5mm
4. Después de la instalación, el enchufe de alimentación debe encontrarse ubicado en
un lugar fácilmente accesible.
5. Debe instalarse un interruptor en el cableado fijo. El interruptor deberá ser de tipo
omnipolar y la distancia entre los dos contactos no deberá ser inferior a 3mm.
Unidad exterior
Instalación de la unidad exterior
Instale la unidad exterior de acuerdo con el diagrama de instalación de unidades interiores y exteriores.
de acuerdo con el diagrama de instalación de unidades interiores y exteriores.
Conexión de los tubos
Para doblar un tubo, intente hacer la curva lo más suave posible para no aplastar el
tubo. El radio de doblado debe ser de entre 30 y 40mm o superior.
Será más sencillo conectar en primer lugar el tubo de gas.
El tubo de conexión es especial para el tipo R410A.
Si se fuerza la fijación sin aplicar centrado podrían
Media unión Tuerca cónica
dañarse los tubos y provocarse una fuga de gas.
Lado de líquido 6,35 mm (1/4")
Lado de líquido/gas 9,52mm (3/8")
Lado de gas 12,7mm (1/2")
Llave Llave dinamométrica
Lado de gas 15,88mm (5/8")
Procure que no penetren materiales, como residuos o arena, en el tubo.
La longitud estándar del tubo es de 5m. Si el tubo tiene más de 7m, se verán afectadas
las funciones de la unidad. Si es necesario alargar el tubo, deberá cargarse refrigerante
adicional a razón de 20 g/m. No obstante, la carga de refrigerante deberá ser realizada
por un ingeniero profesional en aire acondicionado. Antes de añadir refrigerante
adicional, realice una purga de aire desde los tubos refrigerantes y la unidad interior
utilizando una bomba de vacío y cargue después el refrigerante adicional.
PRECAUCIÓN
Unidad interior
B
A
Unidad exterior
Unidad exterior
Filtro de aceite
B
Unidad interior
A
Conexión
● Utilice el mismo método con la unidad interior. Afloje los tornillos del bloque de
terminales e inserte los tapones completamente en los mismos. Apriete entonces
los tornillos.
● Inserte el cable de acuerdo con el número del terminal, de la misma forma que hizo
con la unidad interior.
● Si el cableado no es correcto, no podrá alcanzarse la orientación correcta y el
controlador podría resultar dañado.
● Fije el cable con una pinza.
Instalación del codo de drenaje
● Si utiliza un codo de drenaje, instálelo como indica la
figura. (Nota: sólo para unidades con bomba de calor).
Método de purga: para utilizar una bomba de vacío
Diámetro del tubo (ø)
Par de apriete
18N.m
42 N.m
55N.m
60 N.m
Unidad exterior
B
Unidad interior
A
Elevación máx. Amáx=10m
En caso de que la elevación A sea
superior a 5m, el filtro de aceite
debe instalarse cada 5 ~7 m.
Longitud máx.: Bmáx =15m
En caso de que la longitud del
tubo B sea superior a 7m, deberá
cargarse el refrigerante a razón de
20 g/m.
7
