Summary of Contents for Rainbow SL-PA400

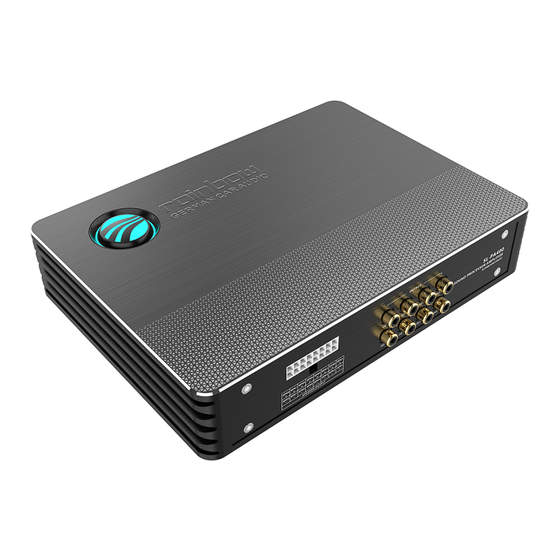

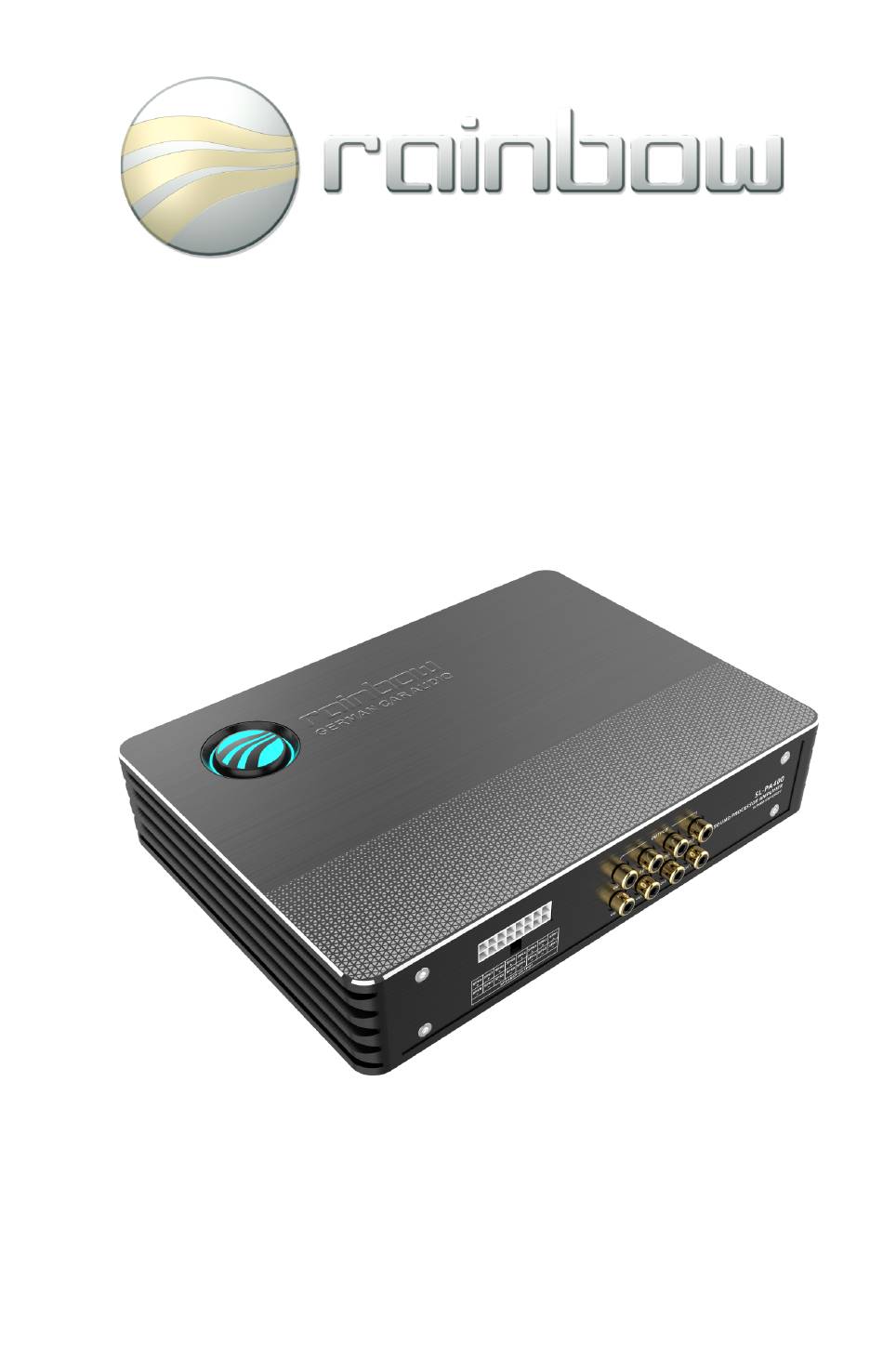

- Page 1 SL-PA400 Manual...
- Page 2 According to the model you purchased, the following items should be placed in the box. If it is missing, please inform the seller or manufacturer as soon as possible: Contents Quantity SL-PA400 Machine 1 Pc Manual 1 Pc 1.5m USB 2.0...
- Page 3 Contents Part 1: Introduction to Machine Interface Part 2: Introduction to Control Software Part 3: Product Parameter Index Part 4: Common Troubleshooting...
- Page 4 Part 1: Introduction to Machine Interface 1、External Bluetooth interface 2、USB2.0 interface 3、Controller interface 4、Low level input interface 5、High level input interface +12V +12V +12V 6、Machine start mode switch 7、Power indicator 8、High level output interface SPK8 SPK7 SPK6 SPK5 SPK4 SPK3 SPK2 SPK1 SPK8...
- Page 5 Part 2: Introduction to Control Software PC software Introduction 1. Main menu editing area Load or save computer scenes; load or save whole machine scenes; switch between Chinese and English, advanced, firmware update, restore factory settings, view version number and restore factory settings;...
- Page 6 Part 2: Introduction to Control Software Mobile software Introduction Delay Start page Home Output Mixer...
- Page 7 Part 2: Introduction to Control Software 1. Start page of the software 2. Home page interface Can encrypt data, adjust the attenuation ratio of the main source, view the model and version number of the device and software; master volume adjustment, mute selection; main source selection, mixing source selection;...
- Page 8 Part 3: Product Parameter Index Product Data Dynamic Range 100dB S/N Ratio (RCA) 90dB 0.01% Freq. Response 20Hz ~ 20KHz Input Impedance Low level input: 10kΩ; High level input: 240Ω Low Level Output Impedance 51Ω Peak Power 8x50W Signal Input Range (max) RCA input: 7Vpp;...
- Page 9 Part 4: Common Troubleshooting Before power on, carefully check the cable normally connected. We must ensure all interfaces are properly connected. Common Fault Diagnosis and Treatment： Failure occurs: Cannot fix after If still can not be checking: repaired： Before repairing, Please consult the Reset the machine please refer to the...
- Page 11 注意事项 为了您的安全，请不要在驾驶过程中操作机器或查看本说明书；驾驶车辆时，请将音量调到能清 楚听到外界声音水平。开始操作前，请详细阅读本手册，了解本使用手册和机器上的相关安全提示和 警告标识，阅读完之后妥善保管，防止丢失。 首先请注意交通安全： 1. 如您在操作本机器遇到困难时，请将车辆停靠在安全的地方后操作，勿让儿童操作本机器，以免 造成人身伤害或者机器损坏。 2. 在接通电源的情况下请勿安装或维修本机。机内没有用户能维修的地方，请勿自行保养，维护， 安装本机器，如有需要，请找专业人员打开和维修。 3. 为了保证机器正常运行，请不要将机器暴露在潮湿的空气中，更不能将液体洒落在机器上。 包装清单 根据您购买的型号包装箱内应放置如下物件，如有缺少，请尽快通知销售商或厂家： 内容 数量 SL-PA400主机 1台 用户手册 1本 1.5m USB 2.0 1条 15cm电源线 1条 15cm喇叭线 1条 安装支架配件包 1包...
- Page 12 目录 第一部分：机器接口简介 第二部分：控制软件简介 第三部分：产品参数指标 第四部分：常见故障解决...
- Page 13 第一部分：机器接口简介 1、外置蓝牙接口 2、USB2.0接口 3、线控器接口 4、低电平输入接口 5、高电平输入接口 +12V +12V +12V 6、机器启动方式开关 7、电源指示灯 8、高电平输出接口 SPK8 SPK7 SPK6 SPK5 SPK4 SPK3 SPK2 SPK1 SPK8 SPK7 SPK6 SPK5 SPK4 SPK3 SPK2 SPK1 9、低电平输出接口...
- Page 14 第二部分：控制软件简介 一、PC软件使用简介 1、主菜单编辑区 加载或另存电脑上场景文件，加载或保存整机场景；中英文切换、高级、固件更新、恢复出厂设 置、查看帮助和版本；通道的延时设置、混音调节、数据加密；6组预置音效的调用和存储；主音 源和混音音源选择操作。 2、滤波器编辑区 高通和低通滤波器的频率、斜率以及类型的选择。 3、输出EQ编辑区 输出通道的均衡设置，频率、Q值（响应带宽）和增益（增加或减少该频率点附近的频响幅度）， 可直通、恢复和重置均衡，图示均衡或参量均衡，联调或不联调切换设置EQ操作。 4、主音量调节区 音量调节范围：关闭，-59dB～6dB，点击喇叭按钮可直接静音总音量。 5、输出通道编辑区 输出通道的音量、静音、正反相选择、联调设置以及独奏选择。...
- Page 15 第二部分：控制软件简介 二、手机软件使用简介 延时 启动页 主页 通道 混音...
- Page 16 第二部分：控制软件简介 1、软件的启动页面 2、主页界面 可对数据加密，主音源衰减比例调节，查看设备和软件的型号和版本号；对主音量大小进行调节 或静音；主音源选择、混音音源选择；6组预置场景的存储和调用。 3、延时界面 声场定位输出通道延时调节，点击延时进入通道延时设置。 4、通道界面 设置输出通道音量、相位和静音；可调节滤波类型、频率和斜率，输出联调设置。 5、混音界面 可进行6个高电平，2个AUX, 蓝牙左及蓝牙右，光纤左及光纤右的混音选择和调节，调节范围： 0~100。 6、EQ界面 对应输出通道EQ曲线的调节（增益、Q值和频率），可直通、恢复和重置均衡，图示均衡或参量 均衡,联调或不联调切换设置EQ操作。...
- Page 17 第三部分：产品参数指标 技术规格 动态范围 ≥100dB 信噪比（RCA） ≥90dB 总谐波失真 ≤0.01% 频率响应 20Hz~20KHz 输入阻抗 低电平输入：10KΩ；高电平输入：240Ω 低电平输出阻抗 51Ω 峰值功率 8×50W RCA输入：7Vpp；高电平输入：28Vpp 信号输入范围（最大） RCA输出：8Vpp 信号输出范围（最大） 使用环境温度 -20~70℃ 电源 DC 9V~16V REM输入 高电平信号输入：H1+/H1-或ACC启动可选 REM输出 +12V启动电压输出（0.2A) 待机功耗 ≤0.1W 重量 约2.07kg 产品尺寸 240(长) *185(宽) *52(高)mm 功能参数 输入信号类型 6通道高电平、2路低电平、外置蓝牙 输出信号类型...
- Page 18 第四部分：常见故障解决 在通电前，应仔细检查连接线是否正常，必须保证所有接口为正常连接。 常见故障判断及处理方法： 发生故障时： 检查后仍无法修复时： 仍无法修复时： 在送去维修之前， 请 请将本机恢复为初始 请向生产商客户服 先参照下表找原因。 值。 务部咨询。 故障排除方法： 序号 故障现象 原因及解决方法 ① 电源连接是否正确连接？ 不通电 ② 启动方式是否正确连接？ ① 是否启动了静音操作？ 无声音 ② 信号输入通道选择是否正确？ ① USB 连接线有无插到位？ ② 电脑设备管理器的人体学输入设备内有无发 USB 联机不上 现名为 “HID-compliant device” 的设备。...
