Summary of Contents for Rainbow EL-AP300D

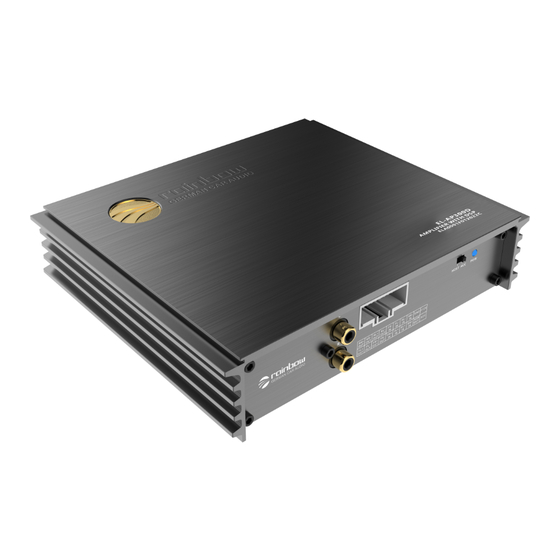

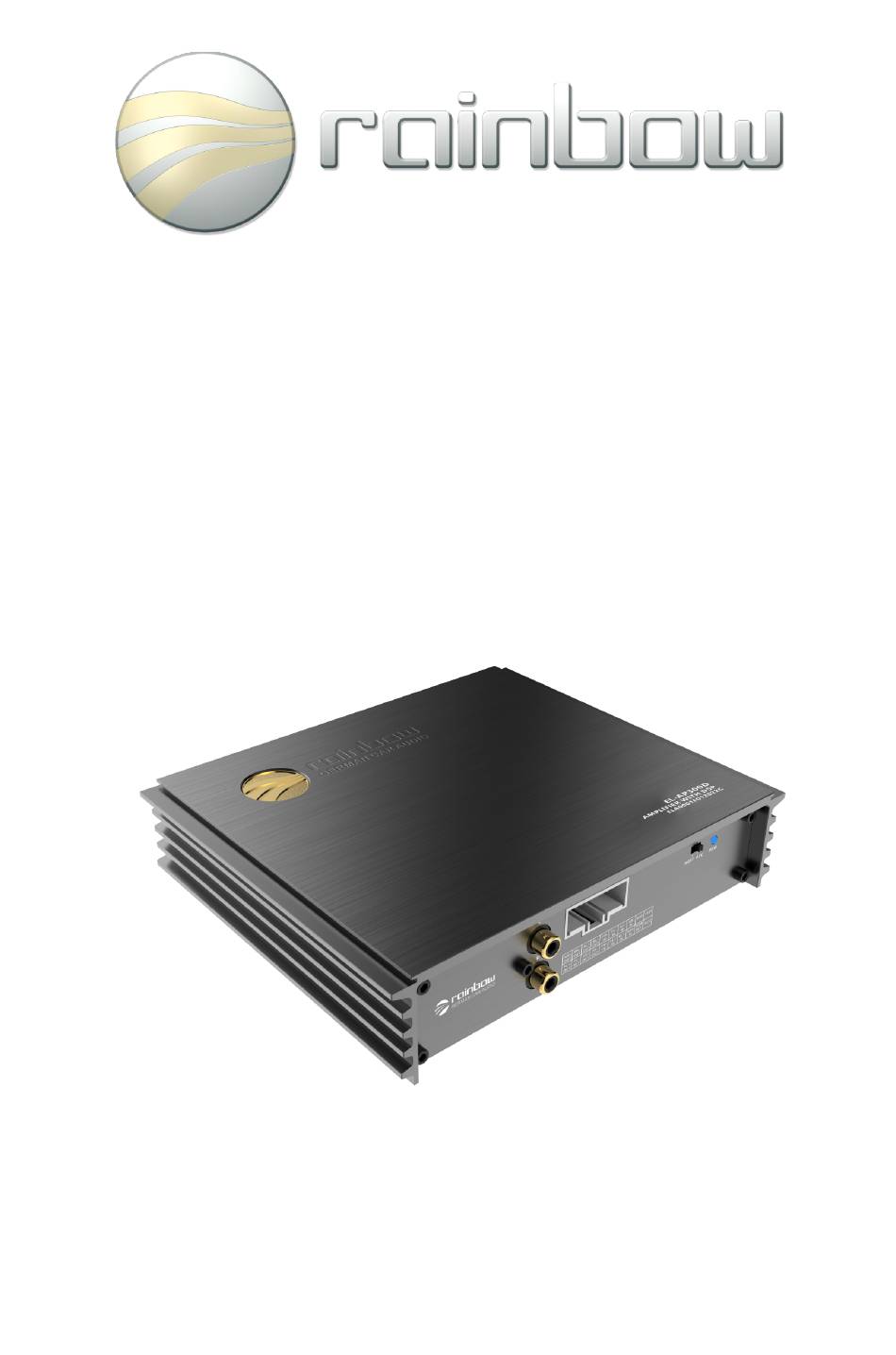

- Page 1 EL-AP300D User’s Manual...
- Page 3 Packing list The package contains the following items. If anything is missing, please inform the authorized seller or manufacturer as soon as possible. Items Quantity EL-AP300D Machine 1 Pc User’s Manual 1 Pc 1.5m USB 2.0 1 Pc...
- Page 4 Contents Part 1: Introduction to Machine Interface Part 2: Introduction to Control Software Part 3: Product Parameters Part 4: Troubleshooting Guide...
- Page 5 Part 1: Introduction to Machine Interface HOST ACC OUTPUT OUT1 OUT3 SUB-L CONTROLLER OUT2 OUT4 SUB-R 1. Low level input interface 2. High level input and output and power interface +12V 3. Machine startup mode switch 4. Power indicator 5. USB2.0 interface 6.
- Page 6 Part 2: Introduction to Control Software PC Software Introduction 1. Main menu settings Load or save PC preset or the whole machine preset; switch between Chinese and English, Advanced (Master attenuation and noise gate）, update firmware, reset machine, view version number, channel delay setting, data encryption; 6 preset sound effects selection and storage;...
- Page 7 Part 2: Introduction to Control Software Mobile Software Introduction Delay Start page Home Mixer Channel...
- Page 8 Part 2: Introduction to Control Software 1. Start page of the software 2. Home page Encrypt data, view the model and version number of the machine and the software; master volume adjustment, main audio source selection, storage and selection of 6 preset sound effects, switch to advanced interface.
- Page 9 Part 3: Product Parameters Technical Specifications Dynamic Range 100dB S/N Ratio (RCA) 98dB 0.05% Freq. Response 20Hz ~ 20kHz Input Impedance RCA: 20kΩ; High level: 18Ω Low Level Output Impedance 51Ω Peak Power 4×70W Input Range (max) RCA: 6Vpp; High level: 26Vpp Output Range (max) RCA: 6Vpp;...
- Page 10 Part 4: Troubleshooting Guide Please ensure all cables and interfaces are correctly connected before turning the power on. Troubleshooting Process： Failure occurs: Trouble not listed in Resetting remains the chart： invalid： Read the following Contact customer Reset the machine chart for solutions service for help Common Troubles &...
- Page 11 注意事项 为了您的安全，请不要在驾驶过程中操作机器或查看本说明书；驾驶车辆时，请将音量调到能清 楚听到外界声音水平。开始操作前，请详细阅读本手册，了解本使用手册和机器上的相关安全提示和 警告标识，阅读完之后妥善保管，防止丢失。 首先请注意交通安全： 1. 如您在操作本机器遇到困难时，请将车辆停靠在安全的地方后操作，勿让儿童操作本机器，以 免造成人身伤害或者机器损坏。 2. 在接通电源的情况下请勿安装或维修本机。机内没有用户能维修的地方，请勿自行保养，维护， 安装本机器，如有需要，请找专业人员打开和维修。 3. 为了保证机器正常运行，请不要将机器暴露在潮湿的空气中，更不能将液体洒落在机器上。 包装清单 根据您购买的型号，包装箱内应放置如下物件，如有缺少，请尽快通知销售商或厂家： 配件 数量 EL- A P300D主机 1 台 用户手册 1 本 1.5m USB 2.0 1 条 安装支架配件包 1 个...
- Page 12 目录 第一部分：机器接口简介 第二部分：控制软件简介 第三部分：产品参数指标 第四部分：常见故障解决...
- Page 13 第一部分：机器接口简介 HOST OUTPUT OUT1 OUT3 OUT5 CONTROLLER OUT2 OUT4 OUT6 1、低电平输入接口 2、高电平输入输出及电源接口 +12V 3、机器启动方式开关 4、电源指示灯 5、USB2.0接口 6、控制器接口 、低电平输出接口...
- Page 14 第二部分：控制软件简介 一、PC软件使用简介 1、主菜单编辑区 加载或另存电脑上场景文件，加载或保存整机场景；中英文切换、高级（主音源衰减和噪声 门)、固件更新、恢复出厂设置、查看版本；通道的延时设置、数据加密；6组预置音效的调 用和存储；主音源和混音音源选择操作。 2、滤波器编辑区 高通和低通滤波器的频率、斜率以及类型的选择。 3、输出EQ编辑区 输出通道的均衡设置，频率 、Q 值（响应带宽 ）和增益 （增加或减少该频率点附近的频响 幅度），可直通、恢复和重置均衡，联调或不联调切换等操作。 4、主音量调节区 音量调节范围：关闭，-59dB～6dB，点击喇叭按钮可直接静音总音量。 5、输出通道编辑区 输出通道的音量、静音、正反相设置、联调方式选择以及独奏选择。...
- Page 15 第二部分：控制软件简介 二、手机软件使用简介 启动页 主页 延时 通道 混音...
- Page 16 第二部分：控制软件介绍 1、软件的启动页面 2、主页界面： 可对数据加密，查看设备和软件的型号和版本号；对主音量大小进行调节；主音源选择、 6组预置场景的存储或调用 和切换至高级界面。 3、延时界面： 声场定位输出通道延时调节，点击“延时”按键进入延时设置。 4、通道界面： 设置输出通道音量、相位和静音；可调节滤波类型、频率和斜率，输出联调设置。 5、混音界面： 可进行4个高电平，2个AUX, 蓝牙左及蓝牙右的混音选择和调节，调节范围：0~100。 、EQ 界面： 对应输出通道 EQ 曲线的调节 （增益 、Q 值和频率 ），可直通 、恢复和重置均衡，联调 或不联调切换等操作。...
- Page 17 第三部分：产品参数指标 技术规格 动态范围 ≥100dB 信噪比（RCA） ≥98dB 总谐波失真 ≤0.05% 频率响应 20Hz～20kHz 输入阻抗 低电平：20kΩ；高电平：18Ω 低电平输出阻抗 51Ω 峰值功率 4×70W RCA：6Vpp；高电平：26Vpp 信号输入范围（最大） RCA：6Vpp；高电平：40Vpp 信号输出范围（最大） 使用环境温度 -20～60℃ 电源 DC 9V～16V REM 输入 高电平信号：FL+/FL-或 ACC 启动可选 REM 输出 +12V 启动电压（0.2A) 待机功耗 ≤0.1W 净重 约 0.93（千克) 产品尺寸 178(长) ×...
- Page 18 第四部分：常见故障解决 在通电前，应仔细检查连接线是否正常，必须保证所有接口为正常连接。 常见故障判断及处理方法： 发生故障时： 检查后仍无法修复时： 仍无法修复时： 在送去维修之前， 请 请将本机恢复为初始 请向生产商客户服 先参照下表找原因。 值。 务部咨询。 故障排除方法： 序号 故障现象 原因及解决方法 ① 电源连接是否正确连接？ 不通电 ② 启动方式是否正确连接？ ① 是否启动了静音操作？ 无声音 ② 信号输入通道选择是否正确？ ① USB 连接线有无插到位？ ② 电脑设备管理器的人体学输入设备内有无发 USB 联机不上 现名为 “HID-compliant device” 的设备。...
