Kurzanleitung
MSK210
Magnetsensor
Ausführlichere Dokumentationen unter
http://www.siko-global.com/p/msk210
Allgemeine Hinweise
Vor der Installation, einschließlich in Gefahrenbereichen, lesen Sie die Monta-
geanleitung (Download Internet). Sie enthält die Sicherheitsvorschriften, Hin-
weise und technischen Daten, die bei der Installation zu beachten sind. Ände-
rungen sind vorbehalten.
Vorsicht
Damit dieses Produkt zuverlässig funktioniert, muss es sachgemäß transpor-
tiert, aufbewahrt, positioniert und montiert werden. Es muss mit Sorgfalt
betrieben und gewartet werden. Nur entsprechend qualifiziertes Personal darf
dieses Produkt installieren und betreiben.
Sicherheitshinweise
Aus Sicherheitsgründen ist es wichtig, dass Sie die folgenden Punkte lesen und
verstehen, bevor Sie das System installieren:
• Installation, Anschluss, Inbetriebnahme und Wartung ist von Personal aus-
zuführen, das entsprechend qualifiziert ist.
• Es liegt in der Verantwortung des Kunden, dass das betreffende Personal vor
der Installation des Gerätes die Anweisungen und Richtungsangaben in die-
ser Anleitung und in der Montageanleitung versteht und befolgt.
• Es liegt in der Verantwortung des Kunden, sicherzustellen, dass der Magnet-
sensor richtig angeschlossen und konfiguriert ist.
• Reparatur und Wartung ist nur von Personal durchzuführen, das von SIKO
besonders geschult wurde.
SIKO GmbH
Weihermattenweg 2 Telefon: + 49 7661 394-0
79256 Buchenbach Telefax: + 49 7661 394-388
www.siko-global.com Service: support@siko-global.com
MSK210 · Datum 17.05.2019 · Art. Nr. 90010 · Änd. Stand 132/19

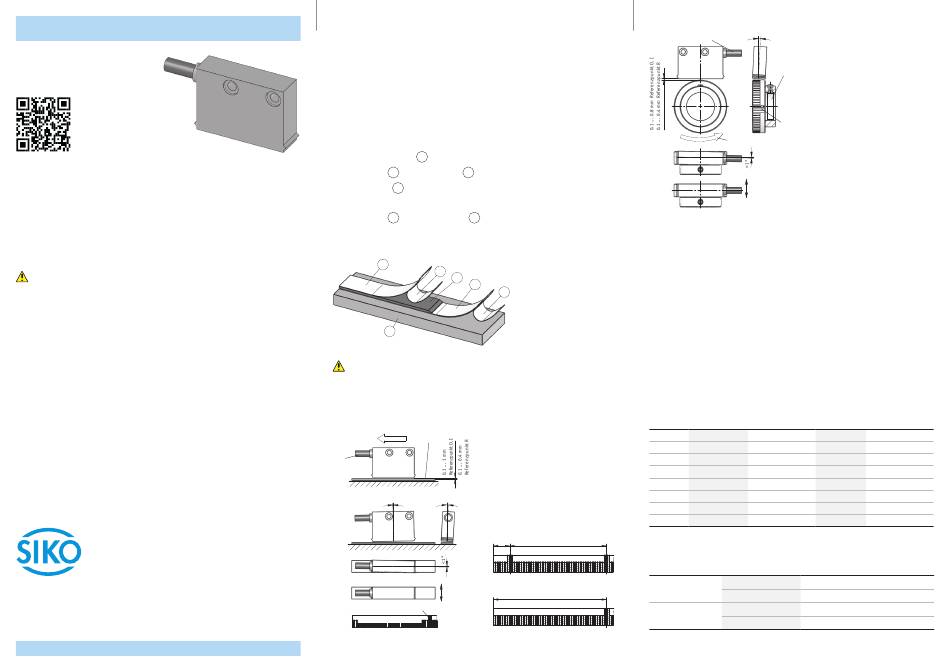

Montage Magnetsensor
Der Sensor erfasst die inkrementale Weginformation des Magnetbandes
MB200/1 (linear) oder dem rotativen Magnetring MR200.
Der Magnetsensor MSK210 wird durch zwei beiliegenden Schrauben M3 mit
Federring befestigt. Anzugsmoment 0.25 Nm.
Montage Magnetband
Das Magnetband muss plan zur Montagefläche bzw. der zu messenden Strecke
aufgeklebt werden. Welligkeiten verschlechtern die Messgenauigkeit.
Montageschritte:
• Befestigungsfläche sorgfältig reinigen.
1
• Schutzfolie 2 des Klebebandes 3 entfernen.
• Magnetband 4 aufkleben.
• Magnetbandoberfläche sorgfältig reinigen.
• Schutzfolie des Abdeckbandes entfernen.
6 5
• Abdeckband aufkleben (an beiden Enden leicht überlappen lassen).
• Überlappende Enden des Abdeckbandes gegen Ablösen sichern.
5
6
4
3
2
1
Achtung!
Die Toleranz- und Abstandsmaße müssen über die gesamte Messstrecke einge-
halten werden.
Anwendung LINEAR
Verfahrrichtung
Signal
aktive Seite
A vor B
Kabelabgangs-
richtung
Abstand Sensor/Magnetband
<1°
<3°
Referenzpunkt periodisch
50
Maximale Fluchtungsfehler
Zul. Abweichung
Einmaliger Referenzpunkt
Mitte Band/Sensor:
Lage Ref.Punkt E = entspr. Lieferpapiere
Ref. O, I ±2 mm
Ref. R ±0.5 mm
Referenzpunktlage zur Magnetbandbedruckung
MBxxxx GEK WT RP NNNNNN
Anwendung RADIAL
Kabelabgangsrichtung
Signal
A vor B
Elektrischer Anschluss
Der Einsatzort ist so zu wählen, dass induktive oder kapazitive Störungen nicht
auf den Sensor oder dessen Anschlussleitung einwirken können!
• Alle Leitungen für den Magnetsensor müssen geschirmt sein. Litzenquer-
schnitt Leitungen 0.14 ... 0.5 mm².
• Die Verdrahtung von Abschirmung und Masse (0 V) muss sternförmig und
großflächig erfolgen. Der Anschluss der Abschirmung an den Potentialaus-
gleich muss großflächig (niederimpedant) erfolgen.
• Das System in möglichst großem Abstand von Leitungen einbauen, die mit
Störungen belastet sind. Schirmbleche oder metallisierte Gehäuse verwen-
den.
• Schützspulen müssen mit Funkenlöschgliedern beschaltet sein.
Farbbelegung offenes Kabelende
Signal nicht invertiert
A rot
B orange
I, R - - -
+UB braun
GND schwarz
A/ - - -
B/ - - -
I/, R/ - - -
Lage Ref.Punkt P = entspr. Lieferpapiere
Technische Daten
Elektrische Daten
Symbolische Dar-
Betriebsspannung
stellung der Pole
≥0.05 m
Stromaufnahme
<3°
Freistich an
der Vollwelle
für Gewin-
destift wird
empfohlen
Referenz-
punkt
Drehrichtung Magnetring
Zul. Abweichung
Mitte Band/Sensor:
Ref. O, I ±2 mm
Ref. R ±0.5 mm
nicht invertiert invertiert invertiert
mit Referenzsignal mit Referenzsignal
rot rot rot
orange orange orange
blau - - - blau
braun braun braun
schwarz schwarz schwarz
- - - gelb gelb
- - - grün grün
- - - - - - violett
Ergänzung
24 V DC ±20 % verpolsicher
5 V DC ±5 % nicht verpolsicher
<20 mA bei 24 V DC, unbelastet
<75 mA belastet
