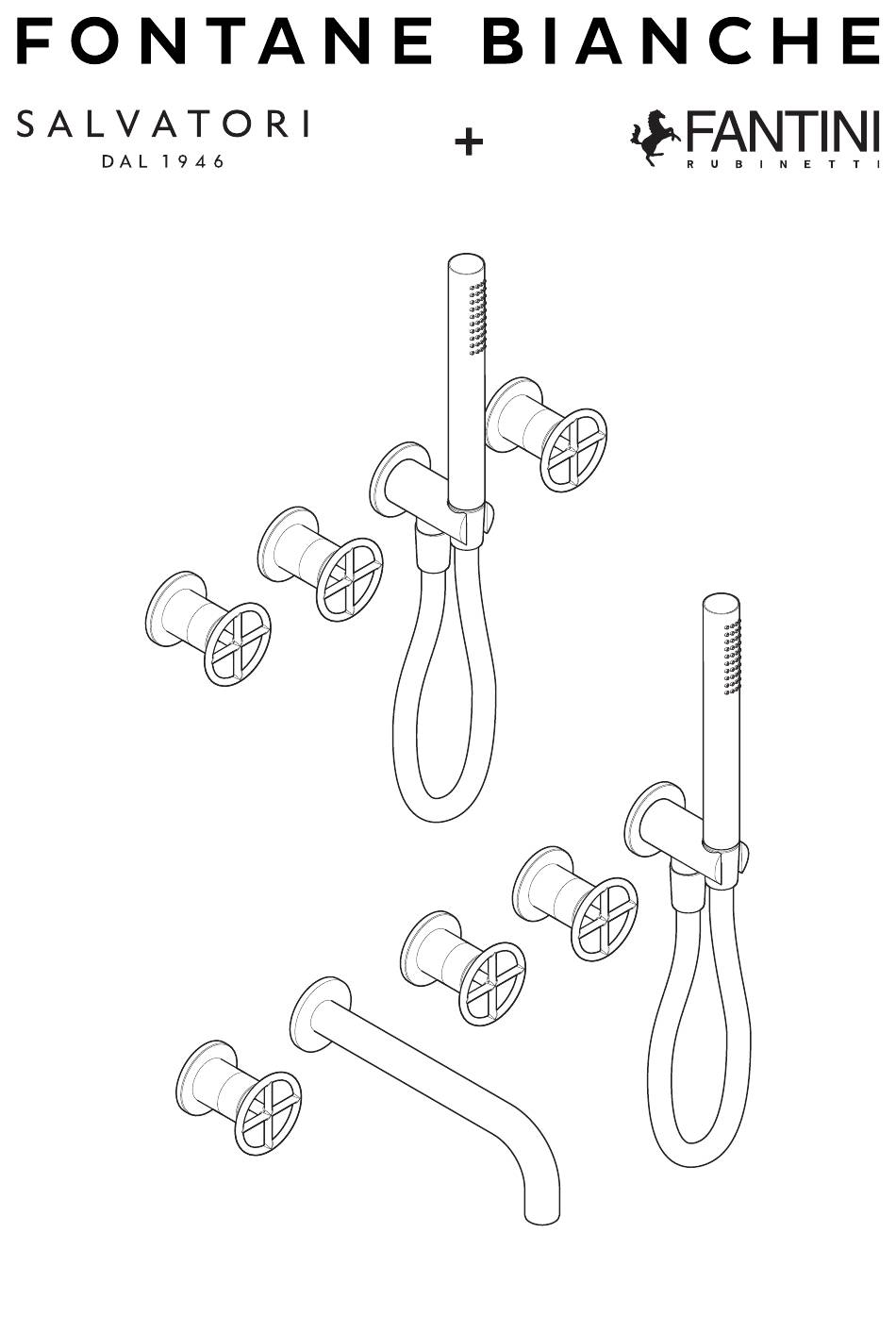

- Page 1 Istruzioni / Instructions / Instructions De Montage / Bedienungsanleitung / Instrucciones P017B+P017A P019B+P019A ISTRUZIONI DI MONTAGGIO / INSTRUCTIONS / INSTRUCTIONS DE MONTAGE MONTAGEANLEITUNG / INSTRUCCIONES DE MONTAJE/INSTRUÇÕES DE MONTAGEM...
- Page 2 PREINSTALLAZIONE PREINSTALLATION PRÉINSTALLATION VORINSTALLATION PREINSTALACIÓN PRÉINSTALAÇÃO P017A IN HOT G 1/2” G 1/2” G 1/2” G 1/2” IN HOT IN COLD IN COLD Questi miscelatori possono essere utilizzati con accumulatori di acqua calda a pressione o con scaldabagni istantanei. These mixers can be used with high-pressure hot water accumulators or with instant water heaters.
- Page 3 PREINSTALLAZIONE PREINSTALLATION PRÉINSTALLATION VORINSTALLATION PREINSTALACIÓN PRÉINSTALAÇÃO P019A IN HOT G 1/2” G 1/2” G 1/2” G 1/2” IN HOT IN COLD IN COLD Questi miscelatori possono essere utilizzati con accumulatori di acqua calda a pressione o con scaldabagni istantanei. These mixers can be used with high-pressure hot water accumulators or with instant water heaters.
- Page 4 PREINSTALLAZIONE PREINSTALLATION PRÉINSTALLATION VORINSTALLATION PREINSTALACIÓN PRÉINSTALAÇÃO ø 23 P017B+P017A ø 57 ø 57 ø 50 ø 57 60,5 Questi miscelatori possono essere utilizzati con accumulatori di acqua calda a pressione o con scaldabagni istantanei. These mixers can be used with high-pressure hot water accumulators or with instant water heaters. Ces mitigeurs peuvent être utilisés avec des accumulateurs d’...
- Page 5 PREINSTALLAZIONE PREINSTALLATION PRÉINSTALLATION VORINSTALLATION PREINSTALACIÓN PRÉINSTALAÇÃO ø 23 P013B+5913A P019B+P019A ø 57 ø 57 ø 57 60,5 Questi miscelatori possono essere utilizzati con accumulatori di acqua calda a pressione o con scaldabagni istantanei. These mixers can be used with high-pressure hot water accumulators or with instant water heaters. Ces mitigeurs peuvent être utilisés avec des accumulateurs d’...
- Page 6 DATI TECNICI TECHNICAL DETAILS DONNÉES TECHNIQUES TECHNISCHE DATEN DATOS TÉCNICOS DADOS TÉCNICOS Pressione minima Minimum pressure Pression minimum 1 BAR Pressione massima Maximum pressure Pression maximum 10 BAR Press. di esercizio consigliata Reccomended working pressure Pression optimale de service 2-5 BAR Temperatura massima Max.
- Page 7 INSTALLAZIONE INSTALLATION INSTALLATION INSTALLATION INSTALACIÓN INSTALAÇÃO...
- Page 8 INSTALLAZIONE INSTALLATION INSTALLATION INSTALLATION INSTALACIÓN INSTALAÇÃO P017A MIN. MIN. MAX. MAX. Filo rivestimento Edge of the tiling Fil revetement MIN= profondità minima / minimum depth / profondeur minimale Verkleidungskante minimale tiefe / profundidad mínima / profundidade mínima Borde revestimiento MAX= profondità...
- Page 9 INSTALLAZIONE INSTALLATION INSTALLATION INSTALLATION INSTALACIÓN INSTALAÇÃO 1/2” 1/2” 1/2”...
- Page 10 INSTALLAZIONE INSTALLATION INSTALLATION INSTALLATION INSTALACIÓN INSTALAÇÃO...
- Page 11 INSTALLAZIONE INSTALLATION INSTALLATION INSTALLATION INSTALACIÓN INSTALAÇÃO MIN. MIN. MAX. MAX. Filo rivestimento Edge of the tiling Fil revetement MIN= profondità minima / minimum depth / profondeur minimale Verkleidungskante minimale tiefe / profundidad mínima / profundidade mínima Borde revestimiento MAX= profondità...
- Page 12 INSTALLAZIONE INSTALLATION INSTALLATION INSTALLATION INSTALACIÓN INSTALAÇÃO...
- Page 13 INSTALLAZIONE INSTALLATION INSTALLATION INSTALLATION INSTALACIÓN INSTALAÇÃO...
- Page 14 INSTALLAZIONE INSTALLATION INSTALLATION INSTALLATION INSTALACIÓN INSTALAÇÃO CHIUSO CLOSE FERMER SCHLIESSEN SERRADO MAX 10 Bar FECHAR 5 Bar MAX 10 Bar 5 Bar...
- Page 15 INSTALLAZIONE INSTALLATION INSTALLATION INSTALLATION INSTALACIÓN INSTALAÇÃO...
- Page 16 INSTALLAZIONE INSTALLATION INSTALLATION INSTALLATION INSTALACIÓN INSTALAÇÃO MIN. MIN. MAX. MAX. Filo rivestimento Edge of the tiling Fil revetement MIN= profondità minima / minimum depth / profondeur minimale Verkleidungskante minimale tiefe / profundidad mínima / profundidade mínima Borde revestimiento MAX= profondità...
- Page 17 INSTALLAZIONE INSTALLATION INSTALLATION INSTALLATION INSTALACIÓN INSTALAÇÃO P017B 2 mm...
- Page 18 INSTALLAZIONE INSTALLATION INSTALLATION INSTALLATION INSTALACIÓN INSTALAÇÃO...
- Page 19 INSTALLAZIONE INSTALLATION INSTALLATION INSTALLATION INSTALACIÓN INSTALAÇÃO METAL...
- Page 20 INSTALLAZIONE INSTALLATION INSTALLATION INSTALLATION INSTALACIÓN INSTALAÇÃO...
- Page 21 INSTALLAZIONE INSTALLATION INSTALLATION INSTALLATION INSTALACIÓN INSTALAÇÃO...
- Page 22 INSTALLAZIONE INSTALLATION INSTALLATION INSTALLATION INSTALACIÓN INSTALAÇÃO...
- Page 23 INSTALLAZIONE INSTALLATION INSTALLATION INSTALLATION INSTALACIÓN INSTALAÇÃO METAL 5,2 mm 5 , 2...
- Page 24 INSTALLAZIONE INSTALLATION INSTALLATION INSTALLATION INSTALACIÓN INSTALAÇÃO CH 2 mm...
- Page 25 INSTALLAZIONE INSTALLATION INSTALLATION INSTALLATION INSTALACIÓN INSTALAÇÃO...
- Page 26 INSTALLAZIONE INSTALLATION INSTALLATION INSTALLATION INSTALACIÓN INSTALAÇÃO CH 8 mm...
- Page 27 INSTALLAZIONE INSTALLATION INSTALLATION INSTALLATION INSTALACIÓN INSTALAÇÃO METAL...
- Page 28 INSTALLAZIONE INSTALLATION INSTALLATION INSTALLATION INSTALACIÓN INSTALAÇÃO TEFLON CH 8 mm...
- Page 29 INSTALLAZIONE INSTALLATION INSTALLATION INSTALLATION INSTALACIÓN INSTALAÇÃO silicon CH 2 mm...
- Page 30 INSTALLAZIONE INSTALLATION INSTALLATION INSTALLATION INSTALACIÓN INSTALAÇÃO...
- Page 31 INSTALLAZIONE INSTALLATION INSTALLATION INSTALLATION INSTALACIÓN INSTALAÇÃO...
- Page 32 INSTALLAZIONE INSTALLATION INSTALLATION INSTALLATION INSTALACIÓN INSTALAÇÃO P019A MIN. MIN. MAX. MAX. Filo rivestimento Edge of the tiling Fil revetement MIN= profondità minima / minimum depth / profondeur minimale Verkleidungskante minimale tiefe / profundidad mínima / profundidade mínima Borde revestimiento MAX= profondità...
- Page 33 INSTALLAZIONE INSTALLATION INSTALLATION INSTALLATION INSTALACIÓN INSTALAÇÃO 1/2” 1/2” 1/2”...
- Page 34 INSTALLAZIONE INSTALLATION INSTALLATION INSTALLATION INSTALACIÓN INSTALAÇÃO...
- Page 35 INSTALLAZIONE INSTALLATION INSTALLATION INSTALLATION INSTALACIÓN INSTALAÇÃO MIN. MIN. MAX. MAX. Filo rivestimento Edge of the tiling Fil revetement MIN= profondità minima / minimum depth / profondeur minimale Verkleidungskante minimale tiefe / profundidad mínima / profundidade mínima Borde revestimiento MAX= profondità...
- Page 36 INSTALLAZIONE INSTALLATION INSTALLATION INSTALLATION INSTALACIÓN INSTALAÇÃO...
- Page 37 INSTALLAZIONE INSTALLATION INSTALLATION INSTALLATION INSTALACIÓN INSTALAÇÃO...
- Page 38 INSTALLAZIONE INSTALLATION INSTALLATION INSTALLATION INSTALACIÓN INSTALAÇÃO CHIUSO CLOSE FERMER SCHLIESSEN SERRADO MAX 10 Bar FECHAR 5 Bar MAX 10 Bar 5 Bar...
- Page 39 INSTALLAZIONE INSTALLATION INSTALLATION INSTALLATION INSTALACIÓN INSTALAÇÃO...
- Page 40 INSTALLAZIONE INSTALLATION INSTALLATION INSTALLATION INSTALACIÓN INSTALAÇÃO MIN. MIN. MAX. MAX. Filo rivestimento Edge of the tiling MIN= profondità minima / minimum depth / profondeur minimale Fil revetement Verkleidungskante minimale tiefe / profundidad mínima / profundidade mínima Borde revestimiento MAX= profondità...
- Page 41 INSTALLAZIONE INSTALLATION INSTALLATION INSTALLATION INSTALACIÓN INSTALAÇÃO P019B 2 mm...
- Page 42 INSTALLAZIONE INSTALLATION INSTALLATION INSTALLATION INSTALACIÓN INSTALAÇÃO...
- Page 43 INSTALLAZIONE INSTALLATION INSTALLATION INSTALLATION INSTALACIÓN INSTALAÇÃO METAL...
- Page 44 INSTALLAZIONE INSTALLATION INSTALLATION INSTALLATION INSTALACIÓN INSTALAÇÃO...
- Page 45 INSTALLAZIONE INSTALLATION INSTALLATION INSTALLATION INSTALACIÓN INSTALAÇÃO...
- Page 46 INSTALLAZIONE INSTALLATION INSTALLATION INSTALLATION INSTALACIÓN INSTALAÇÃO...
- Page 47 INSTALLAZIONE INSTALLATION INSTALLATION INSTALLATION INSTALACIÓN INSTALAÇÃO METAL 5,2 mm 5 , 2...
- Page 48 INSTALLAZIONE INSTALLATION INSTALLATION INSTALLATION INSTALACIÓN INSTALAÇÃO...
- Page 49 INSTALLAZIONE INSTALLATION INSTALLATION INSTALLATION INSTALACIÓN INSTALAÇÃO CH 2 mm...
- Page 50 INSTALLAZIONE INSTALLATION INSTALLATION INSTALLATION INSTALACIÓN INSTALAÇÃO CH 8 mm...
- Page 51 INSTALLAZIONE INSTALLATION INSTALLATION INSTALLATION INSTALACIÓN INSTALAÇÃO METAL...
- Page 52 INSTALLAZIONE INSTALLATION INSTALLATION INSTALLATION INSTALACIÓN INSTALAÇÃO TEFLON CH 8 mm...
- Page 53 INSTALLAZIONE INSTALLATION INSTALLATION INSTALLATION INSTALACIÓN INSTALAÇÃO silicon CH 2 mm...
- Page 54 INSTALLAZIONE INSTALLATION INSTALLATION INSTALLATION INSTALACIÓN INSTALAÇÃO...
- Page 55 INSTALLAZIONE INSTALLATION INSTALLATION INSTALLATION INSTALACIÓN INSTALAÇÃO CH 10 mm...
- Page 56 INSTALLAZIONE INSTALLATION INSTALLATION INSTALLATION INSTALACIÓN INSTALAÇÃO METAL...
- Page 57 INSTALLAZIONE INSTALLATION INSTALLATION INSTALLATION INSTALACIÓN INSTALAÇÃO TEFLON CH 8 mm...
- Page 58 INSTALLAZIONE INSTALLATION INSTALLATION INSTALLATION INSTALACIÓN INSTALAÇÃO...
- Page 59 INSTALLAZIONE INSTALLATION INSTALLATION INSTALLATION INSTALACIÓN INSTALAÇÃO...
- Page 60 USE UTILISATION GEBRAUCH USO UTILIZAÇÃO Al primo utilizzo o dopo un lungo periodo di inutilizzo, non consumare il primo mezzo litro di ac- qua potabile erogata. Chiudere l’impianto idraulico in caso di prolungata assenza. Controllare periodicamente la tenuta. On first use or following prolonged periods of inactivity, do not use the first half-litre of drinking water dispensed.
- Page 61 PULIZIA CLEANING NETTOYAGE REINIGUNG LIMPIEZA LIMPEZA La pulizia delle superfici va fatta utilizzando un panno morbido imbevuto con sapone liquido diluito in acqua: al termine risciaquare e asciugare con cura. Non usare in nessun caso detersivi contenenti sostanze abrasive o a base di acido muriatico, aceto, ammoniaca, acetone, candeggina, acidi di uso domestico, disinfettanti vari o spugne abrasive.
- Page 62 NOTE / NOTES...
- Page 64 Fratelli Fantini SpA via Buonarroti, 4 Pella (NO) Italia T +39 0322 918411 r.a. F +39 0322 969530 fantini@fantini.it www.fantini.it...
