axing basic-line BVS 1-01P Operation Instructions page 2

Verwendungsbereich:
Die Geräte sind ausschließlich für den Einsatz zum Verstärken sowie Verteilen
von Radio- und Fernsehsignalen im Haus geeignet! Wird das Gerät für andere
Einsätze verwendet, wird keine Gewährleistung übernommen!
Produktbeschreibung
Der BVS 1-01P verstärkt den Signalpegel im Downstream um 15 dB, z. B. um
Dämpfung von CATV-Signalen auszugleichen. Der Verstärker ist für Kabelnetze
bis 1218 MHz einsetzbar. Der Upstream im Frequenzbereich 5 bis 204 MHz ist
passive und wird mit nur –1 dB bedämpft.
Lieferumfang
1 × CATV-Teilnehmerverstärker
1 × Steckernetzteil
1 × Stromversorgungskabel F-Stecker/F-Stecker
2 × Montageschrauben
1 × Betriebsanleitung
1 × Sicherheitshinweise
Potentialausgleich und Montage
Zur Vermeidung gefährlicher Überspannungen (Achtung: Brand-/Lebensgefahr),
müssen die Geräte gemäß EN 60728-11 am Potentialausgleich angeschlossen
werden.
 Verwenden Sie den Potenzialausgleichsanschluss am Gerät (1).
 Um den Außenleiter der Koaxialkabel am Potentialausgleich anzuschlie-
ßen, verwenden Sie z. B. Erdungsblöcke CFA oder Erdungswinkel QEW am
Eingang und Ausgang des Verstärkers.
 Verwenden Sie die dem Gerät beiliegenden Montageschrauben und die
Montagelöcher an den Geräten (2).
2
3
Seite 2 von 2 | AXING-BA_BVS-1-01P | 2023-11-27
HF-Anschluss:
 Schließen Sie den Eingang des Verstärkers an der CATV-Quelle an. Verbinden
Sie den Ausgang des Verstärkers mit Ihrer Verteilung oder mit einer
Antennensteckdose.
 Verwenden Sie hierfür ein hochgeschirmtes Koaxialkabel mit
F-Anschlusssteckern. Passende Kabel und Stecker finden Sie unter
www.axing.com
Spannungsversorgung
Der CATV-Teilnehmerverstärker kann über das beiliegende Netzteil versorgt
werden.
 Verbinden Sie das Steckernetzteil mit dem 12-VDC- Anschluss und stecken
Sie das Steckernetzteil in eine Steckdose.
Alternativ kann der Verstärker über die Koaxialleitung am Ausgang ferngespeist
werden.
9 Verwenden Sie zum Fernspeisen der Verstärker eine Einspeiseweiche mit
integriertem DC-Blocker (AXING TZU 15-04, nicht im Lieferumfang).
9 Wenn der Verstärker am Ausgang ferngespeist wird, sollten Sie am Eingang
einen DC-Blocker installieren (AXING SZU 14-00, nicht im Lieferumfang).
Betriebsanzeige-LED:
Der Verstärker verfügt über eine Betriebsanzeige-LED (3):
rot = Betrieb
aus = keine Betriebsspannung

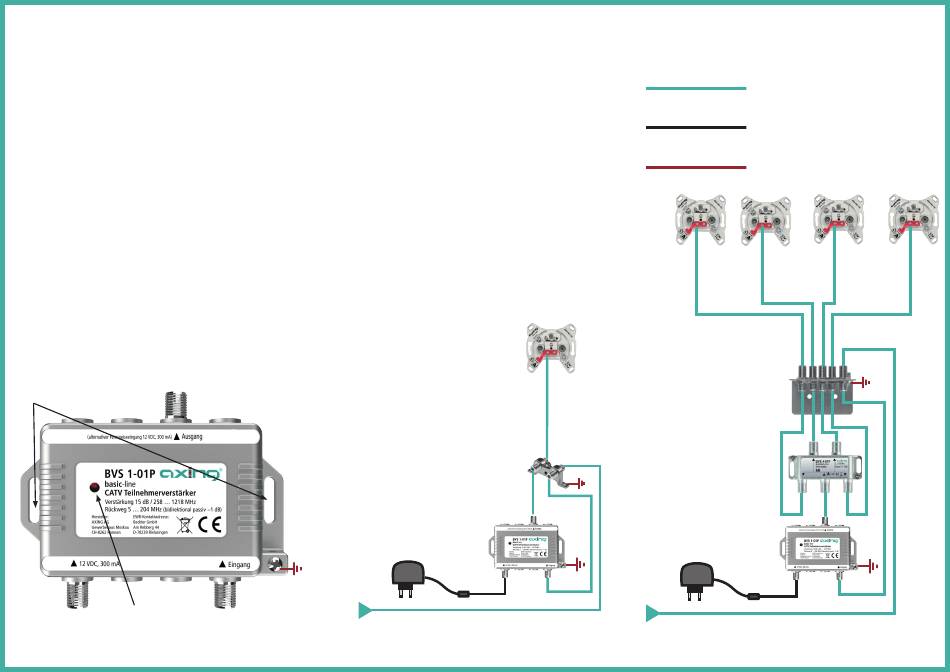

BSD 963-11N
CFA 9-01
BVS 1-01P
1
Koax
Stromversorgung
Potentialausgleich
BSD 963-11N
QEW 5-50
BVE 4-01P
BVS 1-01P
