Beachten Sie die dem Gerät beiliegenden Sicherheitshinweise!
https://download.axing.com/BAs/Sicherheitshinweise_9sprachig.pdf
Benutzen Sie das Gerät ausschließlich wie in dieser Betriebsanleitung
beschrieben und insbesondere nach dem Stand der Technik.
Wird das Gerät für andere Einsätze verwendet, wird keine Gewährleis-
tung übernommen!
Stand 2020-08-29
Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer
vorbehalten.

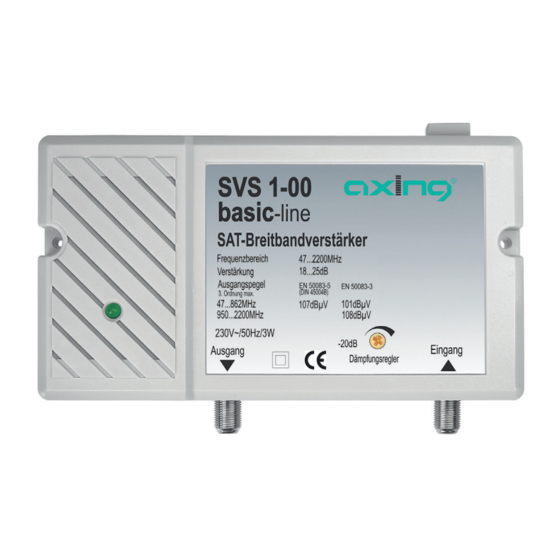

Technische Daten
Typ
Eingänge
Frequenzbereich
Verstärkung
Dämpfung, einstellbar
Ausgang
Max. Ausgangspegel TERR
(3. Ordnung, EN 50083-3, 60 dB KMA)
Max. Ausgangspegel SAT
(3. Ordnung, EN 50083-3, 35 dB KMA)
Rauschmaß
HF-Anschlüsse
Typ
Allgemein
DC-Durchlass
Netzteil
Betriebsanzeige
Leistungsaufnahme
Potentialausgleichanschluss
Maße (B × H × T) ca.
Gewicht
Schutzklasse
CE-Konfirmationserklärung
Hiermit erklärt AXING AG, dass das Gerät den Anforderungen der Richtlinie
2014/53/EU entspricht. Die vollständige EU-Konformitätserklärung ist unter der
folgenden Internetadresse abrufbar: https://axing.com/downloads/ce/.
WEEE Nr. DE26869279 | Elektrische und elektronische Komponenten nicht
mit dem Restmüll, sondern separat entsorgen.
Hersteller
EWR-Kontaktadresse
AXING AG
Bechler GmbH
Gewerbehaus Moskau
Am Rebberg 44
8262 Ramsen
78239 Rielasingen
SVS 1-00
47...2200 MHz
18...25 dB
0...20 dB
SVS 1-00
101 dBµV
basic-line
108 dBµV
8 dB
SAT-Breitbandverstärker
F-Buchse
Betriebsanleitung
ja
230 V~ / 50 Hz
LED
3 W
4 mm²
160 × 100 × 45 mm
0,486 kg
IP 20
