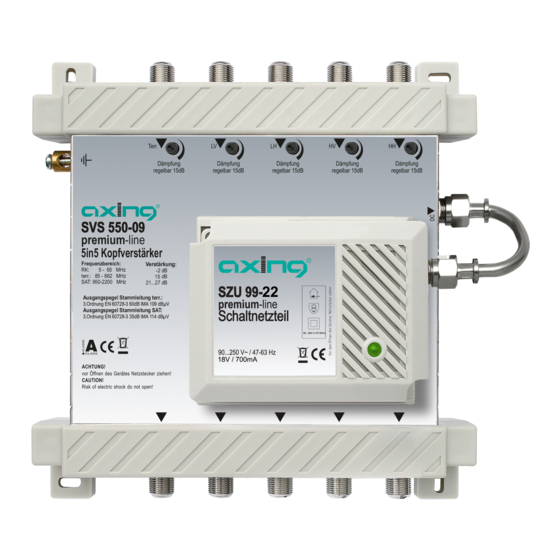

axing Premium-line SVS 550-09 Operation Instructions

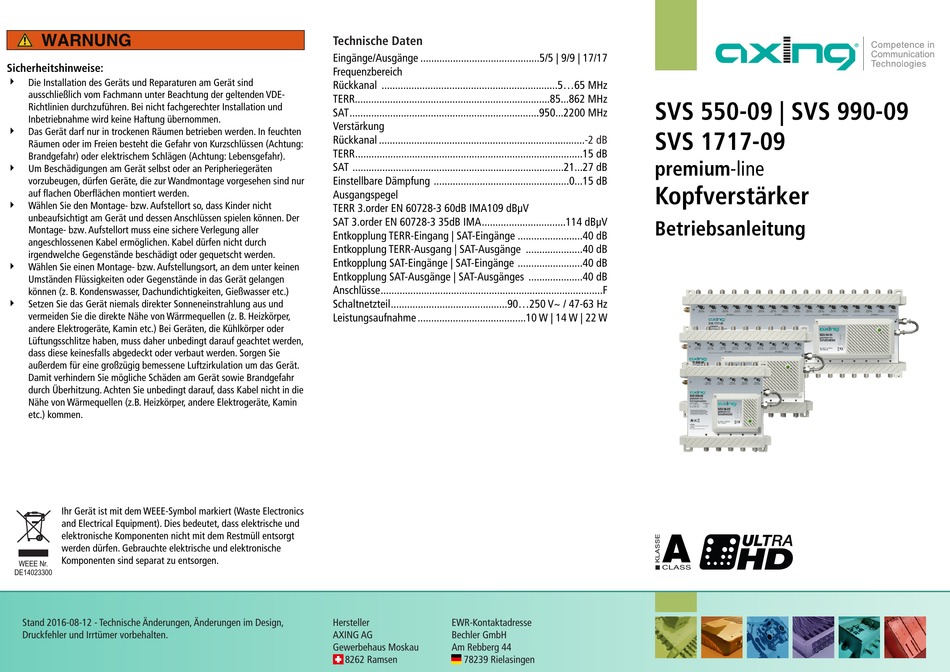

Sicherheitshinweise:
4
Die Installation des Geräts und Reparaturen am Gerät sind
ausschließlich vom Fachmann unter Beachtung der geltenden VDE-
Richtlinien durchzuführen. Bei nicht fachgerechter Installation und
Inbetriebnahme wird keine Haftung übernommen.
4
Das Gerät darf nur in trockenen Räumen betrieben werden. In feuchten
Räumen oder im Freien besteht die Gefahr von Kurzschlüssen (Achtung:
Brandgefahr) oder elektrischem Schlägen (Achtung: Lebensgefahr).
4
Um Beschädigungen am Gerät selbst oder an Peripheriegeräten
vorzubeugen, dürfen Geräte, die zur Wandmontage vorgesehen sind nur
auf flachen Oberflächen montiert werden.
4
Wählen Sie den Montage- bzw. Aufstellort so, dass Kinder nicht
unbeaufsichtigt am Gerät und dessen Anschlüssen spielen können. Der
Montage- bzw. Aufstellort muss eine sichere Verlegung aller
angeschlossenen Kabel ermöglichen. Kabel dürfen nicht durch
irgendwelche Gegenstände beschädigt oder gequetscht werden.
4
Wählen Sie einen Montage- bzw. Aufstellungsort, an dem unter keinen
Umständen Flüssigkeiten oder Gegenstände in das Gerät gelangen
können (z. B. Kondenswasser, Dachundichtigkeiten, Gießwasser etc.)
4
Setzen Sie das Gerät niemals direkter Sonneneinstrahlung aus und
vermeiden Sie die direkte Nähe von Wärrmequellen (z. B. Heizkörper,
andere Elektrogeräte, Kamin etc.) Bei Geräten, die Kühlkörper oder
Lüftungsschlitze haben, muss daher unbedingt darauf geachtet werden,
dass diese keinesfalls abgedeckt oder verbaut werden. Sorgen Sie
außerdem für eine großzügig bemessene Luftzirkulation um das Gerät.
Damit verhindern Sie mögliche Schäden am Gerät sowie Brandgefahr
durch Überhitzung. Achten Sie unbedingt darauf, dass Kabel nicht in die
Nähe von Wärmequellen (z.B. Heizkörper, andere Elektrogeräte, Kamin
etc.) kommen.
Ihr Gerät ist mit dem WEEE-Symbol markiert (Waste Electronics
and Electrical Equipment). Dies bedeutet, dass elektrische und
elektronische Komponenten nicht mit dem Restmüll entsorgt
werden dürfen. Gebrauchte elektrische und elektronische
Komponenten sind separat zu entsorgen.
WEEE Nr.
DE14023300
Stand 2016-08-12 - Technische Änderungen, Änderungen im Design,
Druckfehler und Irrtümer vorbehalten.
Technische Daten
Eingänge/Ausgänge ............................................5/5 | 9/9 | 17/17
Frequenzbereich
Rückkanal .................................................................5...65 MHz
TERR........................................................................85...862 MHz
SAT......................................................................950...2200 MHz
Verstärkung
Rückkanal ............................................................................
TERR....................................................................................15 dB
SAT ..............................................................................21...27 dB
Einstellbare Dämpfung ..................................................0...15 dB
Ausgangspegel
TERR 3.order EN 60728-3 60dB IMA109 dBµV
SAT 3.order EN 60728-3 35dB IMA...............................114 dBµV
Entkopplung TERR-Eingang | SAT-Eingänge ........................40 dB
Entkopplung TERR-Ausgang | SAT-Ausgänge .....................40 dB
Entkopplung SAT-Eingänge | SAT-Eingänge ........................40 dB
Entkopplung SAT-Ausgänge | SAT-Ausgänges ....................40 dB
Anschlüsse..................................................................................F
Schaltnetzteil...........................................90...250 V~ / 47-63 Hz
Leistungsaufnahme ........................................10 W | 14 W | 22 W
Hersteller EWR-Kontaktadresse
AXING AG Bechler GmbH
Gewerbehaus Moskau Am Rebberg 44
8262 Ramsen 78239 Rielasingen
SVS 550-09 | SVS 990-09
SVS 1717-09
-2 dB
premium-line
Kopfverstärker
Betriebsanleitung
