Beachten Sie die dem Gerät beiliegenden Sicherheitshinweise!
Diese sind auch unter der folgenden Internetadresse abrufbar:
https://download.axing.com/BAs/Sicherheitshinweise_9sprachig.pdf
Benutzen Sie das Gerät ausschließlich wie in dieser Betriebsanleitung
beschrieben und insbesondere nach dem Stand der Technik.
Wird das Gerät für andere Einsätze verwendet, wird keine Gewährleis-
tung übernommen!
CE-Konfirmationserklärung
Hiermit erklärt AXING AG, dass das Gerät den Anforderungen der Richtlinie 2014/53/EU
entspricht. Die vollständige EU-Konformitätserklärung ist unter der folgenden
Internetadresse abrufbar: https://axing.com/downloads/ce/.
WEEE Nr. DE26869279 | Elektrische und elektronische Komponenten nicht mit dem
Restmüll, sondern separat entsorgen.
Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer
vorbehalten.
Seite 1 von 2 | AXING-BA_TVS-5-03.pdf | 2024-06-18
Technische Daten:
Typ
Eingänge
Anschluss
Frequenzbereich
174 ... 230 MHz @ DAB/DAB+
470 ... 694 MHz @ DVB-T/T2
Verstärkung
Dämpfung, einstellbar
Ausgang
Max. Ausgangspegel TERR
(3. Ordnung, EN 50083-3, 60 dB KMA)
Anschluss
Allgemein
Netzteil
100 ... 240 VAC/50 ... 60 Hz
Betriebsanzeige
Leistungsaufnahme
Betriebstemperaturbereich
(gemäß EN 60065)
Maße (B × H × T) ca.
Gewicht
Schutzart
Erfüllt die RED ETSI EN 303354 V1.1.1 für Geräte der Kategorie D1
Hersteller
EWR-Kontaktadresse
AXING AG
Bechler GmbH
Gewerbehaus Moskau
Am Rebberg 44
8262 Ramsen
78239 Rielasingen
www.axing.com
info@axing.com

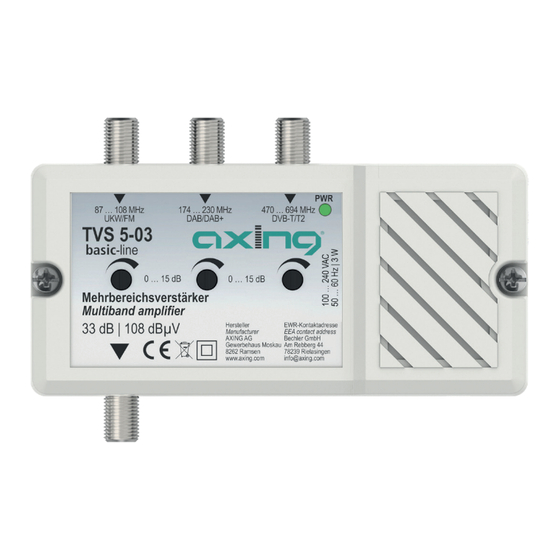

TVS 5-03
F-Buchse
87 ... 108 MHz @ FM
33 dB @ FM
33 dB @ DAB/DAB+
TVS 5-03
33 dB @ DVB-T/T2
0 ... 15 dB
basic-line
108 dBµV
F-Buchse
Mehrbereichsverstärker
LED
33 dB | 108 dBµV
3 W
–20 ... +50° C
Betriebsanleitung
128 × 84 × 36 mm
0,3 kg
IP20
