Lifetime 60371 Assembly Instructions Manual
  1. Manuals
  2. Brands
  3. Lifetime Manuals
  4. Outdoor Storage
  5. 60371
  6. Assembly instructions manual

Lifetime 60371 Assembly Instructions Manual

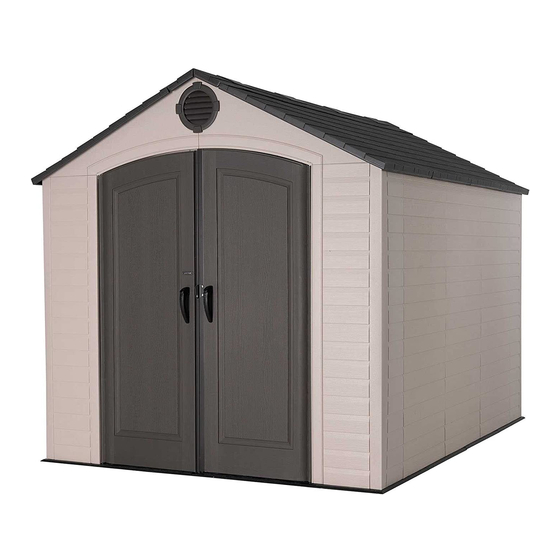

8' x 10' storage shed
Hide thumbs Also See for 60371:

Advertisement

Table of Contents

8' x 10'
STORAGE SHED
MODEL #60091
MODEL 60371
BEFORE ASSEMBLY:
• Assemble on a level platform
• At least 3 people recommended for setup
• Inspect all parts and hardware. Ensure all are
included using the Parts Identifier in the middle
of these instructions. The Parts Identifier , in
yellow, can be removed from the instructions for
quick reference
FOR DOMESTIC USE ONLY!
IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY.
TOOLS REQUIRED
(Not included—unless otherwise indicated*)
QUESTIONS?
Call: 1-800-225-3865
(English, French, Spanish)
CONTACT LIFETIME CUSTOMER SERVICE:
Live Chat:
www.lifetime.com/customerservice/home
(click on "LIVE CHAT" tab)

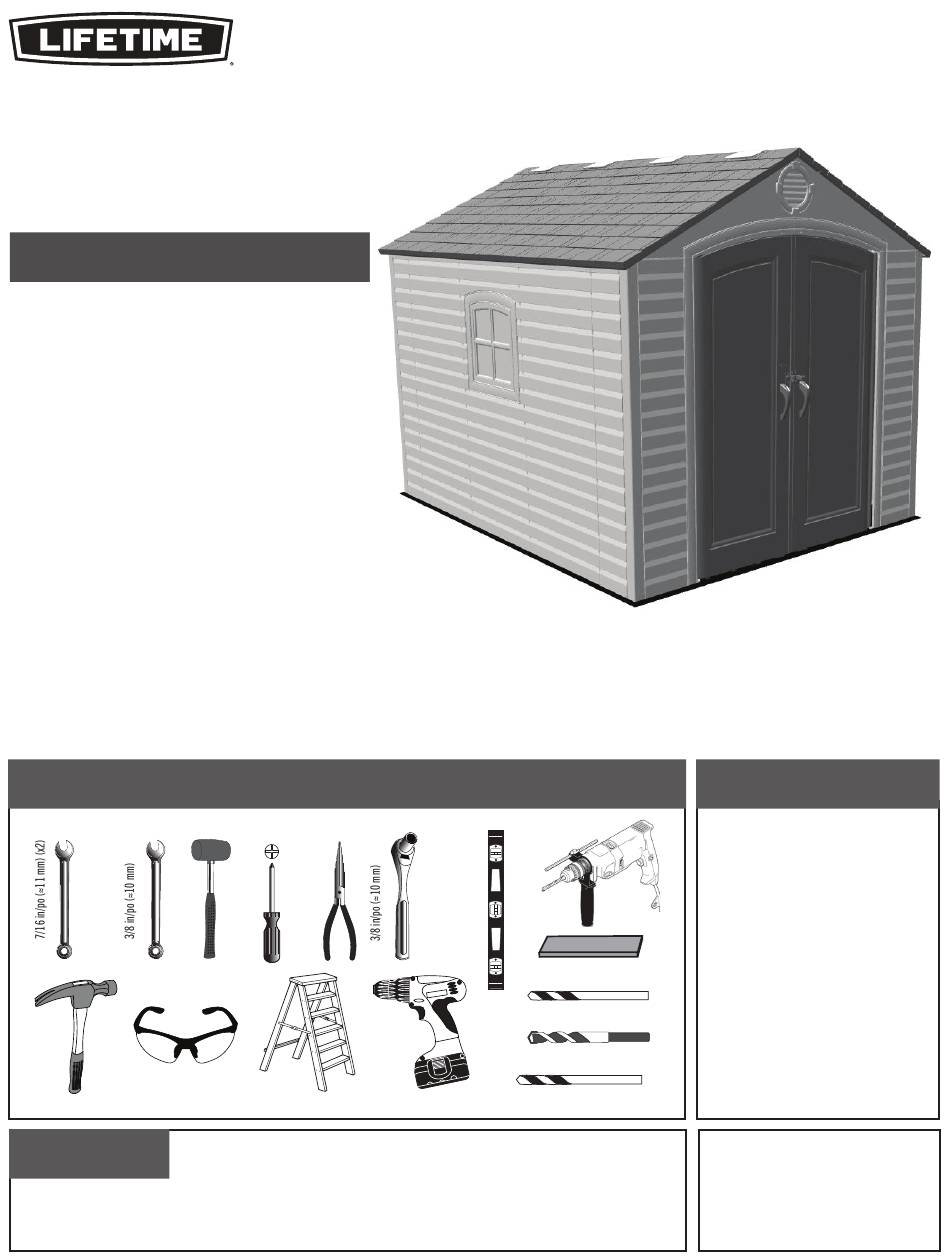

ASSEMBLY INSTRUCTIONS
Pour le français, voir la page 2. Para el español, ver la página 3.
AIW (x1)*
5/16 in/po (≈8 mm) Wood drill bit
5/16 in/po (≈8 mm) Masonry drill bit
ARA (x1) 1/8 in/po (≈3mm)*
For Customer Service in mainland
Europe and the United Kingdom:
E-mail: csinternational@lifetime.com
TABLE OF CONTENTS
Icon legend...................................4
Warnings & notices.......................5
Platform construction...................6
Truss assembly...........................11
Gable assembly...........................16
Door assembly............................21
Floor assembly............................31
Wall assembly.............................34
Parts identifi er............................i-iv
Door & gable installation.............41
Roof assembly.............................45
Shelving installation....................56
Window pane installation............61
Door alignment...........................64
Shed anchoring...........................66
Cleaning & care...........................69
Registration...........................70
Warranty..............................73
Model Number: 60371
Product ID:
