Geräteübersicht
10
9
8
7

Montage

1. Die Teleskopstange (2) in die Aussparung auf der Oberseite der Motoreinheit (5)
stecken.
2. Den Bügel (1) auf die Teleskopstange (2) aufstecken. Dabei darauf achten, dass die
leichte Biegung des Bügels (1) nach vorne zeigt. Der Tropfschutz (3) muss direkt
über dem Lüfter (4) sitzen. Er verhindert, dass eventuell herabtropfendes Wasser in
den Lüfter geraten kann.
3. Den Nylon-Ballon befestigen:
– Über den Bügel (1) ziehen. Dabei darauf achten, dass die Seite mit der Loch-Linie
nach vorn zeigt.
– Den oberen kleinen Gummizug über den Kragenteil (10) am Bügel (1) stülpen.
– Den unteren großen Gummizug über den Befestigungsrand (8) ziehen.
Das Auseinanderbauen erfolgt in umgekehrter Reihenfolge.
00384_DE-EN-FR-NL_A5_V6.indb 7 00384_DE-EN-FR-NL_A5_V6.indb 7
7

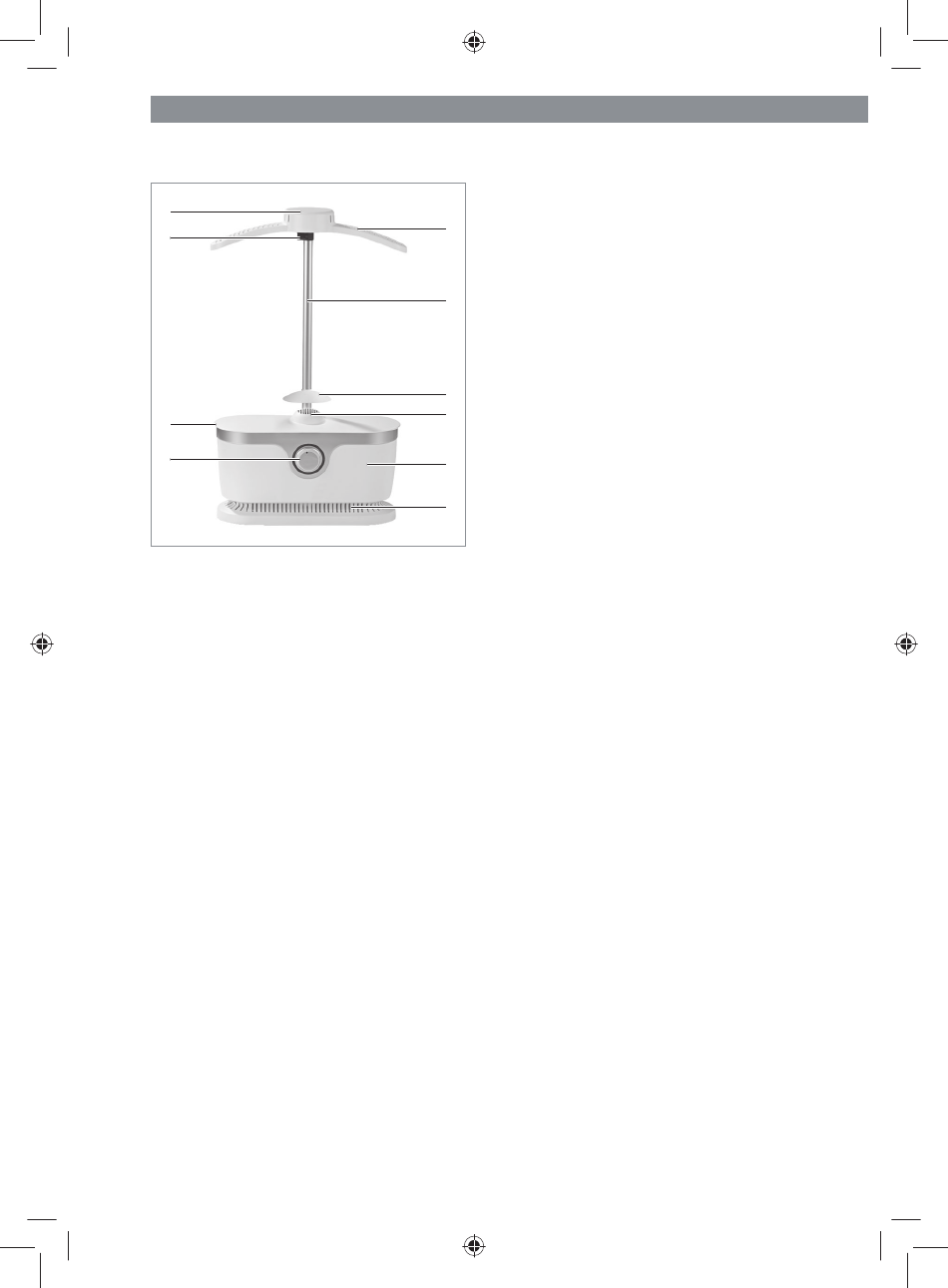

1 Bügel
2 Teleskopstange
1
3 Tropfschutz (an der Teleskopstange
vormontiert)
4 Lüfter
2
5 Motoreinheit
6 Lüftungsschlitze
7 Timer (5 – 30 Minuten)
8 Befestigungsrand
9 Clip (zum Verstellen der Höhe)
3
10 Kragenteil
4
5
6
DE
