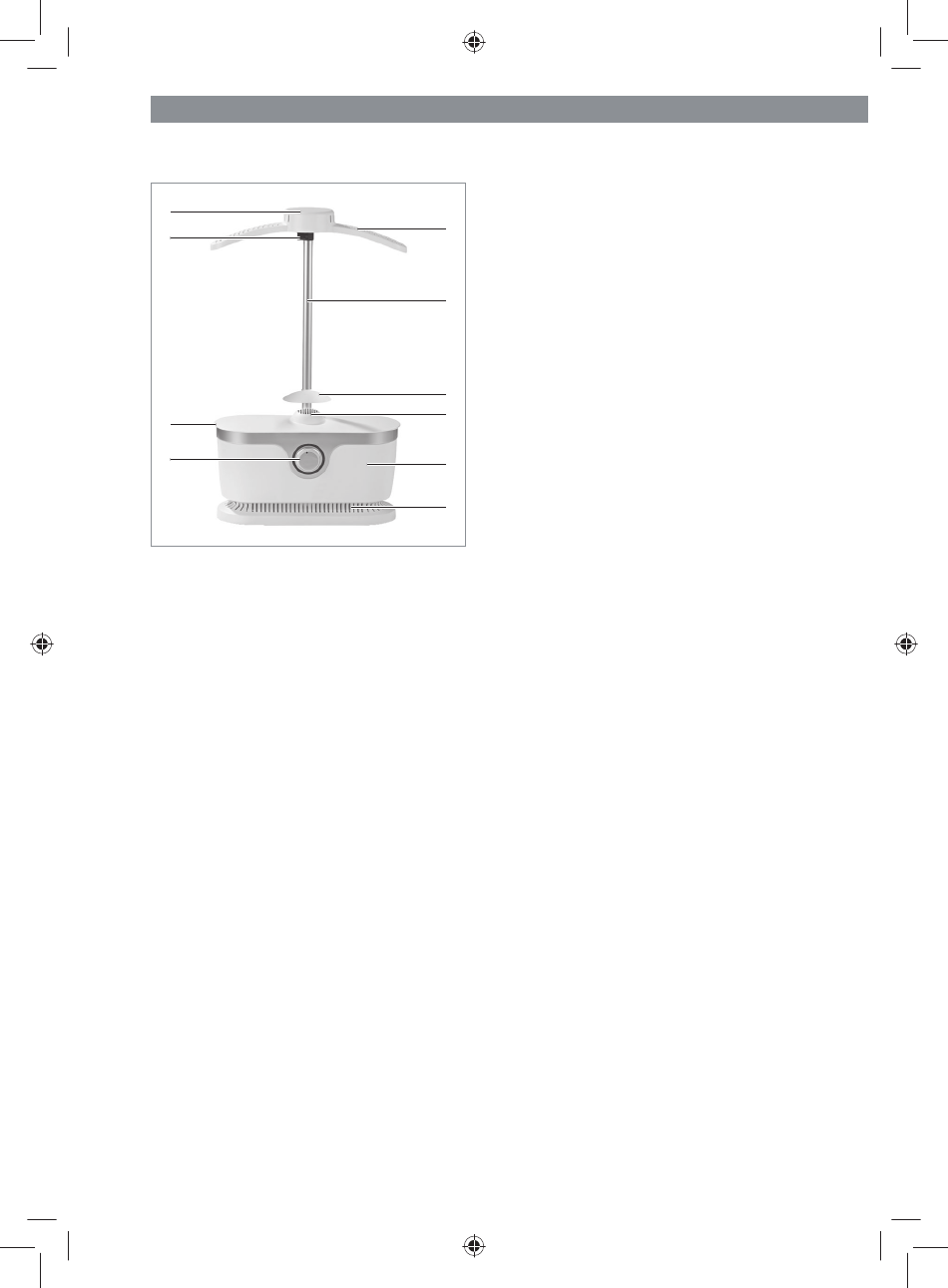

Vue générale de l'appareil
10
9
8
7

Montage

1. Insérez le manche télescopique (2) dans l'évidement situé sur la face supérieure du
corps de l'appareil (5).
2. Emboîtez le cintre (1) sur le manche télescopique (2). Veillez à ce que la courbure
fi ne du cintre (1) pointe vers l'avant. La protection antigoutte (3) doit être directement
logée au-dessus du ventilateur (4). Celle-ci permet d'éviter que d'éventuelles gouttes
d'eau ne pénètrent dans le ventilateur (4).
3. Fixation du ballon en nylon :
– Tirez sur le cintre (1). Veillez à ce que le côté présentant la ligne perforée pointe
vers l'avant.
– Placez la petite bande élastique supérieure sur la partie col (10) du cintre (1).
– Étirez la grande bande élastique inférieure sur le bord de fi xation (8).
Pour le démontage, procédez aux mêmes étapes dans l'ordre inverse.
00384_DE-EN-FR-NL_A5_V6.indb 25 00384_DE-EN-FR-NL_A5_V6.indb 25
25
1 Cintre
2 Manche télescopique
1
3 Protection antigoutte (préassemblée
sur le manche télescopique)
4 Ventilateur
2
5 Corps de l'appareil
6 Fentes d'aération
7 Minuterie (5 - 30 minutes)
8 Bord de fi xation
9 Clip (pour régler la hauteur)
3
10 Partie col
4
5
6
FR
