Deltran Battery Tender®

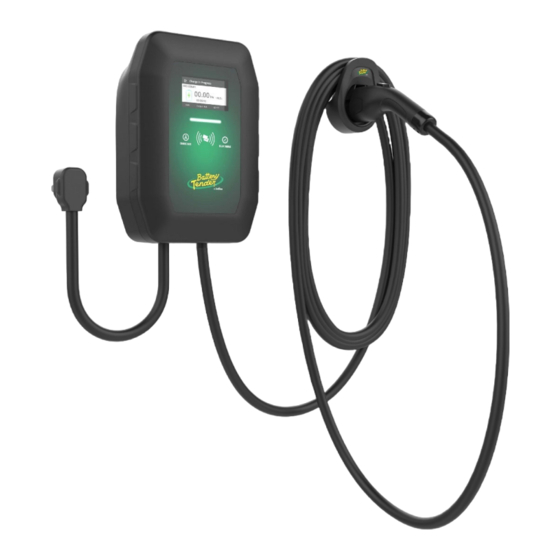

40AMP/48AMP Level 2 Wall Mount EV Charger
Read this material before using this product.
Failure to do so can result in severe injury.
1
Manual P/N 392-0447-R0
ENG/FRCA/SPANISH
CONTENTS
Important Safety Instructions & Warnings .......................
Product Specifications..................................................
Product Overview.........................................................
Operating Instructions..................................................
Charging Station Functions...........................................
LED Indicator...............................................................
LCD Screen Functions..................................................
LCD Screen Errors.................. .....................................
Wall Mount Brackets .........................................................
Trouble Shooting Guide.....................................................
Warranty...........................................................................
Regulatory Warnings..........................................................
3
4
4
5
6
8
9
12
14
16
18
19
2
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Deltran Battery Tender 022-3018
Summary of Contents for Deltran Battery Tender 022-3018
-
Page 1: Table Of Contents
Deltran Battery Tender® CONTENTS 40AMP/48AMP Level 2 Wall Mount EV Charger Important Safety Instructions & Warnings ………………..Product Specifications………………………………………….. Product Overview………………………………………………… Operating Instructions.….………….………………………….. Charging Station Functions……………………………………. LED Indicator…………………………..…………………………. LCD Screen Functions………………………………………….. LCD Screen Errors……………… ………………..…………….. Wall Mount Brackets ………………………………………………… Trouble Shooting Guide………………………………………..…... -
Page 2: Important Safety Instructions & Warnings
PRODUCT SPECIFICATIONS IMPORTANT SAFETY INSTRUCTIONS SAVE THESE INSTRUCTIONS 40 AMP CHARGING STATION – PART NUMBER 022-3018 AC Input Voltage 240VAC Output Power 9.6kW WARNING – When using electric products, basic precautions should always be followed, Operating Current 16A-24A-32A-40A including the following. This manual contains important safety and operating instructions for Operating Voltage 240VAC ±15% battery charger models P/N’s 022-3018 and 022-3019 that shall be followed during... -
Page 3: Charging Station Functions
OPERATING INSTRUCTIONS CHARGING STATION FUNCTIONS GROUNDING INSTRUCTIONS This product must be grounded. If the charging station should malfunction grounding provides the path of least resistance for electric current to reduce the risk of electric shock. This charging station is equipped with a cord having an equipment grounding conductor and a grounding plug. -
Page 4: Led Indicator
LED INDICATOR BACK OF CHARGING STATIONS Charging Station Status LED Color LED Status Standby White On Solid Insert the Plug Blue On Solid Charging Green Breathing Light Control Pilot Fault On Solid Over voltage/Under voltage On Solid Ground Fault On Solid Emergency Stop On Solid Over-current Protection... -
Page 5: Lcd Screen Functions
LCD SCREEN FUNCTIONS ALL OPERATIONS/SETTINGS MUST BE COMPLETED BEFORE PLUGGING THE GUN INTO THE VEHICLE buttons for 8 seconds simultaneously to switch to the scan ALL OF THE CHARGING STATIONS BUTTONS ARE RFID mode. LOCKED ONCE THE GUN IS PLUGGED INTO THE VEHICLE buttons for 8 seconds simultaneously to switch to“Plug in to charge”mode... - Page 6 Please refer to point 5 in Control Pilot Fault page 16 Please refer to point 9 in Over Current Fault page 17 Please refer to point 10 in Over Temperature page 17 Please refer to point 6 in High Input Voltage page 16...
-
Page 7: Wall Mount Brackets
WALL MOUNT BRACKETS ④ Please refer to point 7 in ⑤ Low Input Voltage page 16 ③ ② ① Please refer to point 8 in Ground Fault page 17 ⑥ Please contact customer Current Leakage service Turn emergency switch Emergency Stop toward right for reset The Charging Station and gun can be mounted to a wall using the supplied mounting hardware: Charging Station... -
Page 8: Troubleshooting Guide
Troubleshooting Guide Mounting Plate 1) Charging Station will not power up: a. Check the AC outlet and all cables to ensure they are not damaged in any way and there is power to the AC outlet. b. If you can not resolve the issue, please contact customer service. 2) Unable to start Charging: a. -
Page 9: Warranty
8) The LCD screen is showing “Ground Fault”: WARRANTY a. Contact an electrician to check the ground status of the receptacle. The Battery Tender® Charging Station comes with a thirty-six (36) 9) The LCD screen is showing “Over Current Fault”: month limited warranty against defects or failure (within three (3) years a. -
Page 10: Regulatory Warnings
REGULATORY WARNINGS FCC WARNING Title 47 Subpart, 15.105(b) Note: This equipment has been tested and found to comply with the limits for a class B digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in residential installation. - Page 11 Chargeur mural VE de niveau 2 (40 A/48 A) – TABLE DES MATIÈRES Deltran Battery Tender Consignes importantes de sécurité et avertissements ....Spécifications du produit ............... Présentation du produit ..............Mode d’emploi ................. Fonctions de la station de recharge ..........
-
Page 12: Consignes Importantes De Sécurité Et Avertissements
SPÉCIFICATIONS DU PRODUIT CONSIGNES DE SÉCURITÉ IMPORTANTES CONSERVER LE PRÉSENT MANUEL D’INSTRUCTIONS STATION DE RECHARGE 40 AMPÈRES – NUMÉRO DE PIÈCE 022-3018 Tension d’entrée C.A. 240 V c.a. Puissance de sortie 9,6 kW AVERTISSEMENT – Des précautions de base s’imposent à chaque utilisation de Courant de fonctionnement 16 A-24 A-32 A-40 A produits électriques, notamment les suivantes. -
Page 13: Mode D'emploi
MODE D’EMPLOI FONCTIONS DE LA STATION DE RECHARGE INSTRUCTIONS DE MISE À LA TERRE COUVERCLE AVANT Ce produit doit être mis à la terre. En cas de dysfonctionnement de la station de recharge, la mise à la terre constitue le chemin de moindre résistance pour le courant électrique, ce qui réduit le risque d’électrocution. -
Page 14: Voyant Lumineux À Del
VOYANT LUMINEUX À DEL ARRIÈRE DES STATIONS DE RECHARGE État de la station de Couleur du État du voyant à DEL recharge voyant à DEL En attente Blanc En continu Insérer la prise Bleu En continu PLAQUE DE MONTAGE Recharge Vert Clignotement lent Défaillance du pilote de... -
Page 15: Fonctions De L'écran Acl
FONCTIONS DE L’ÉCRAN ACL ÉCRANS DE VEILLE TOUTES LES OPÉRATIONS ET TOUS LES RÉGLAGES DOIVENT ÊTRE TERMINÉS AVANT DE BRANCHER LE Après la mise sous tension et avant l’insertion du pistolet, appuyez Après la mise sous PISTOLET DE RECHARGE SUR LE VÉHICULE Mode «... - Page 16 MODE DE RECHARGE ÉCRANS D’ERREUR Recharge en cours Veuillez vous référer au Recharge Défaillance du point 5 de la page 16. Défaillance du pilote de contrôle pilote de contrôle Recharge complète Veuillez vous référer au Puissance fournie Recharge terminée Défaillance de Défaillance de surintensité...
- Page 17 SUPPORT MURAL ④ ⑤ ③ Veuillez vous référer au ② Tension d’entrée point 7 de la page 16. Tension d’entrée basse basse ① Veuillez vous référer au Défaillance de mise Défaillance de mise à la terre point 8 de la page 17. à...
- Page 18 Guide de dépannage Plaque de montage La station de recharge ne s’allume pas : a. Vérifiez la prise secteur et tous les câbles pour vous assurer qu’ils ne sont pas endommagés et que la prise secteur est alimentée. b. Si vous ne parvenez pas à résoudre le problème, veuillez contacter le service clientèle.
- Page 19 L’écran ACL affiche « Ground Fault » (défaillance de mise à la terre) : GARANTIE a. Contactez un électricien pour vérifier l’état de la mise à la terre de la prise. La station de recharge Battery Tender est couverte par une garantie L’écran ACL affiche «...
- Page 20 MISES EN GARDE RÉGLEMENTAIRES AVERTISSEMENT DE LA FCC Titre 47, paragraphe 15.105(b) Remarque : Cet équipement a subi des tests prouvant sa conformité aux limites prescrites pour les appareils numériques de classe B, selon la partie 15 des règlements de la FCC. Ces limites visent à fournir une protection raisonnable contre les interférences nuisibles lorsque l’appareil est utilisé...
- Page 21 Cargador para VE con montaje en pared Deltran CONTENIDO Battery Tender® de 40 AMP/48 AMP, Nivel 2 Instrucciones importantes de seguridad y advertencias ..Especificaciones del producto ............Visión general del producto ............Instrucciones de uso ..............Funciones de la estación de carga ..........
-
Page 22: Instrucciones Importantes De Seguridad Y Advertencias
ESPECIFICACIONES DEL PRODUCTO INSTRUCCIONES IMPORTANTES DE SEGURIDAD GUARDE ESTAS INSTRUCCIONES ESTACIÓN DE CARGA DE 40 AMPERIOS - NÚMERO DE PIEZA 022-3018 Tensión de entrada de CA 240 VCA Potencia de salida 9.6 kW ADVERTENCIA: Al utilizar productos eléctricos, deben seguirse siempre Corriente de funcionamiento 16 A-24 A-32 A-40 A precauciones básicas, entre las que se incluyen las siguientes. -
Page 23: Instrucciones De Uso
INSTRUCCIONES DE USO FUNCIONES DE LA ESTACIÓN DE CARGA INSTRUCCIONES DE CONEXIÓN A TIERRA CUBIERTA Este producto debe tener una conexión a tierra. En caso de mal funcionamiento de la estación de carga, la conexión a tierra proporciona la vía de menor resistencia para la corriente eléctrica, reduciendo así... -
Page 24: Indicador Led
INDICADOR LED PARTE TRASERA DE LAS ESTACIONES DE CARGA Estado de la estación N.º Color LED Estado del LED de carga En espera Blanco Fijo Insertar el enchufe Azul Fijo PLACA DE MONTAJE Cargando Verde Luz intermitente Falla del piloto de control Rojo Fijo Sobretensión/Baja tensión... -
Page 25: Funciones De La Pantalla Lcd
FUNCIONES DE LA PANTALLA LCD PANTALLAS DEL MODO EN ESPERA TODAS LAS OPERACIONES/LOS AJUSTES DEBEN COMPLETARSE ANTES DE ENCHUFAR LA PISTOLA Tras el encendido y antes de introducir durante 8 segundos AL VEHÍCULO la pistola, mantenga pulsados los Modo “Enchufar para botones A (reloj) durante 8 segundos simultáneamente para pasar al cargar”... - Page 26 MODO DE CARGA PANTALLAS DE ERROR Carga en curso Consulte el punto 5 de la Falla del piloto de Cargando página 16. Falla del piloto de control control Carga completa Consulte el punto 9 de la Potencia suministrada Carga completada Falla de Falla de sobrecorriente página 17.
- Page 27 SOPORTES PARA MONTAJE EN PARED ④ ⑤ ③ Consulte el punto 7 de ② Tensión de la página 16. Tensión de entrada baja entrada baja ① Consulte el punto 8 de Falla de conexión a tierra Falla de la página 17. conexión a tierra ⑥...
- Page 28 Guía de resolución de problemas Placa de montaje 1) La estación de carga no se enciende: a. Compruebe la toma de CA y todos los cables para asegurarse de que no están dañados de ninguna manera y de que hay corriente en la toma de CA. b.
- Page 29 La pantalla LCD muestra el mensaje “Ground Fault” (Falla de conexión a GARANTÍA tierra): a. Póngase en contacto con un electricista para comprobar el estado de la conexión a tierra del receptáculo. La estación de carga Battery Tender® tiene una garantía limitada de treinta y seis (36) meses contra defectos o fallos (en los tres [3] años La pantalla LCD muestra “Over Current Fault”...
- Page 30 ADVERTENCIAS REGLAMENTARIAS ADVERTENCIA DE LA FCC Título 47 Subparte, 15.105(b) Nota: Este equipo ha sido probado y cumple los límites establecidos para los dispositivos digitales de clase B, de conformidad con la Parte 15 de las normas de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra interferencias perjudiciales en instalaciones residenciales.
