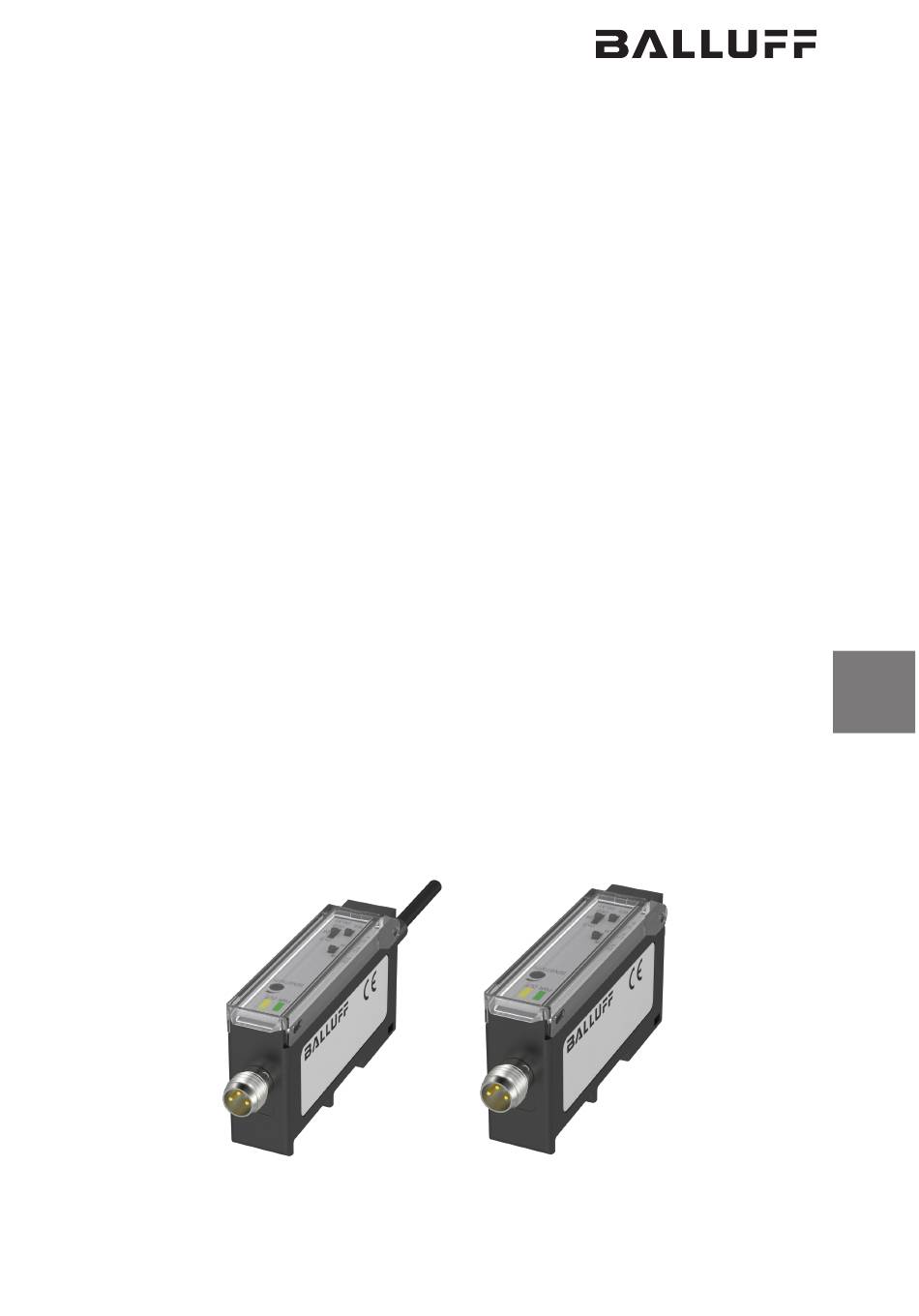

- Page 1 BAE SA-OH-064-NP-DP02 BAE SA-OH-064-NP-S75G BAE SA-OH-064-PP-DP02 BAE SA-OH-064-PP-S75G deutsch Montageanleitung english Installation Guide...
- Page 2 Mitgeltende Dokumente Diese Anleitung stellt alle benötigten Informationen bereit Eine ausführliche Betriebsanleitung und weitere Informatio- zum sicheren Gebrauch der Verstärkerserie nen zu diesem Produkt finden Sie unter www.balluff.com BAE SA-OH-063 mit einer NPN- bzw. PNP-Schnittstelle: auf der Produktseite. – BAE SA-OH-064-NP-DP02 Vernünftigerweise vorhersehbare Fehlanwendung...
- Page 3 Das BOH-Sensorkabel ist geschirmt und sollte nicht verlängert werden. Versorgung (Kabelanschluss) Die maximale Versorgungskabellänge beträgt 20 m. Farbe …-NP-DP02 …-PP-DP02 BN Braun L+ (Betriebsspannung +, 15…30 V DC) BU Blau L− (Betriebsspannung −, 0 V, GND BK Schwarz NPN-Ausgang PNP-Ausgang 1) Bezugspotenzial für Versorgungsspannung und EMV-GND. www.balluff.com deutsch...
- Page 4 BAE SA-OH-064-_P-DP02 / BAE SA-OH-064-_P-S75G Optoelektronische Sensoren Bedien- und Anzeigeelemente Einbau Folgende Befestigungsarten der Sensorverstärker stehen Schalter zur Verfügung: Schalter Auflösung Schaltmodus Power-LED (PWR) – Einfache Klemmmontage auf DIN-Rail nach DIN 35 mm (RES) oder 15 mm. – Klemmmontage auf optionalem DIN-Rail-Adapter mittels Schrauben mit Gewinde M3. ►...
- Page 5 This guide makes available all information required for the A comprehensive user’s guide and additional information safe use of the amplifier range BAE SA-OH-063 with NPN about this product can be found at www.balluff.com on or PNP interface: the product page.
- Page 6 BAE SA-OH-064-_P-DP02 / BAE SA-OH-064-_P-S75G Photoelectric Sensors Function and dimensions (continued) BAE SA-OH-064-_P-S75G Cover Electrical connection Supply (plug connection) Sensor …-NP-S75G …-PP-S75G Signal L+ (operating voltage +, 15…30 V DC) LED+ (transmitter) Not used FT+ (receiver/phototransistor) L− (operating voltage −, 0 V, GND (0 V/cable shielding) 1) Reference potential for supply voltage and EMC-GND. NPN output PNP output 1) Non-assigned wires can be connected to GND on the control side.
- Page 7 Setting of amplification factor of (SENSITIVITY) electronics Display elements Function Green, Device ready static Power LED Green Signal value in hysteresis (PWR) flashing Red, static Error Yellow, Switch output switched Output LED static (OUT) Switch output not switched www.balluff.com english...
