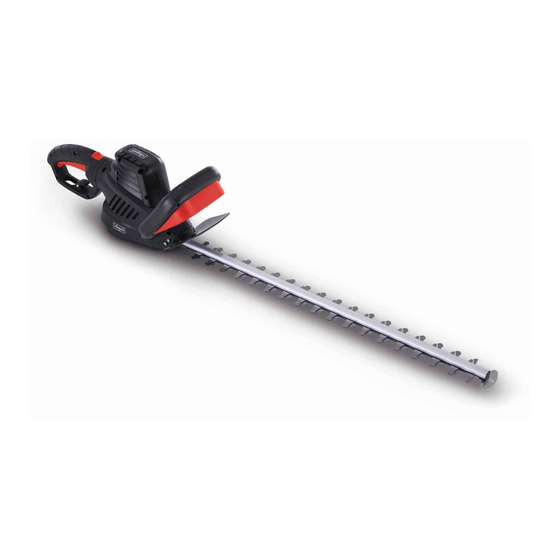

Scheppach ETH610 Instruction Manual

Electric hedge trimmer
Hide thumbs
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 19

Quick Links

Download this manual
Art.Nr.
5910511901
AusgabeNr.
5910511901_1002
Rev.Nr.
04/12/2023
ETH610
Nachdrucke, auch auszugsweise, bedürfen der Genehmigung.
Technische Änderungen vorbehalten. Abbildungen beispielhaft!
Elektro-Heckenschere
DE
Originalbetriebsanleitung
Electric hedge trimmer
GB
Translation of original instruction manual
Taille-haies
FR
Traduction des instructions d'origine
Tosasiepi elettrico
IT
La traduzione dal manuale di istruzioni originale
Elektrische heggenschaar
NL
Vertaling van de originele gebruikshandleiding
Máquina cortasetos eléctrica
ES
Traducción del manual de instrucciones original
Elektrické nůžky na živý plot
CZ
Překlad originálního návodu k obsluze
Elektrické nožnice na živý plot
SK
Preklad originálneho návodu na obsluhu
Elektromos sövénynyíró
HU
Eredeti használati utasítás fordítása
Nożyce elektryczne do żywopłotu
PL
Tłumaczenie oryginalnej instrukcji obsługi
5
19
30
42
54
66
78
89
100
112
