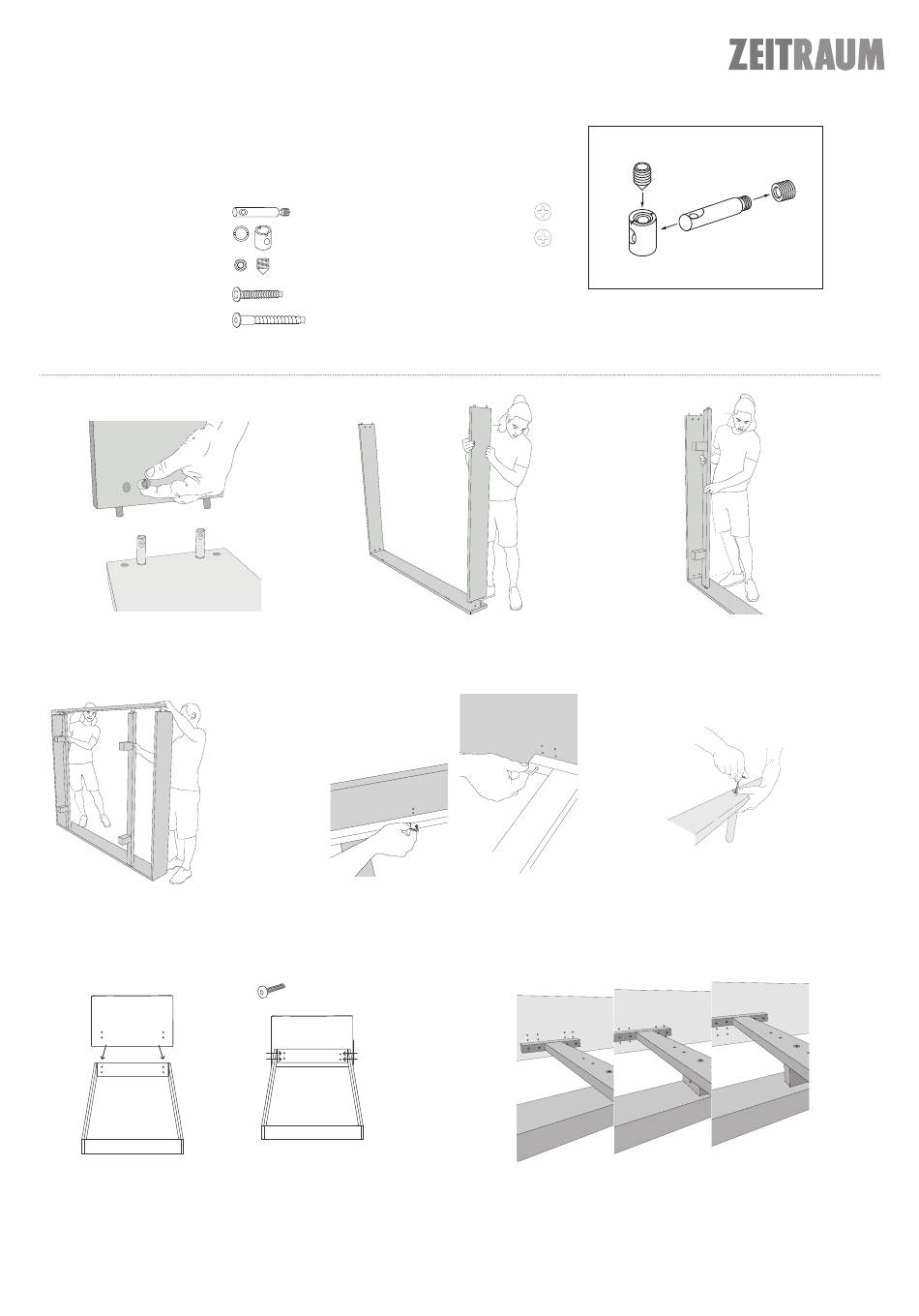

ZEITRAUM SIMPLE COMFORT BUTTON Assembly Instructions

SIMPLE COMFORT / BUTTON
Aufbauanleitung 05/2021
WERKZEUG:
Innensechskantschlüssel SW4 und SW5 (beiliegend), Kreuz-Schlitz Schraubendreher
8x XS Bolzen
8x Verbinder Gehäuse
8x Madenschrauben
1x Senkkopfschraube (M8x50)
24x Confirmat Schrauben
Führen Sie den Aufbau des Bettes auf einer weichen Unterlage (z.B. einer Decke) aus, um Beschädigungen zu vermeiden.
1. Bolzen in die Längsseiten eindrehen und
Verbindergehäuse in Kopf- und Fußteil einste-
cken. Bolzen und Gehäuse richtig ausrichten!
4. Zweite Längsseite aufstecken und mit
Verbindern fixieren.
7. Kopfteil an dem bereits aufgebauten Bettrahmen
positionieren. Senkkopfschrauben (M6x60) durch den
Bettrahmen in die vorgesehenen Löcher im Kopfteil
einschrauben.
ZEITRAUM GmbH Äußere Münchner Straße 2
•
2x Senkkopfschrauben (5x60)
2x Senkkopfschrauben (5x80)
2x Mittelfüße (13/17 cm), verstellbar
2x Abstandsklötze
4x Senkkopfschrauben (M8x60)
2. Kopf- und Fußteil aufstecken und mit
Madenschrauben fixieren.
5. Seitliche Halteleisten montieren. Ab einer
Breite von 140 cm Mittelsteg mit den Confir-
matschrauben befestigen.
D-82515 Wolfratshausen Tel + 49 (0) 8171 – 418130
• •
Funktionsvideo:
https://www.youtube.com/watch?v=ioIUTDqtvgE
3. Die Bettfüße auf die Quertraversen aufste-
cken und diese an der Bettseite montieren.
6. Einen geeigneten Mittelfuß auswählen
und mit der Senkkopfschraube (M8x50) am
Mittelsteg montieren. Ca. 1-2 cm niedriger als
die übrigen Füße einstellen.
Ohne Abstandsklotz: Einlegetiefe 14,5 cm
Liegender Abstandsklotz: Einlegetiefe 12,5 cm
Stehender Abstandsklotz: Einlegetiefe 10,5 cm
Verwenden Sie die Senkkopfschrauben in der entsprechenden
Länge (5x60/80), um den Klotz gegen Herausfallen zu sichern.
Fax + 49 (0) 8171 – 418141 info@zeitraum-moebel.de
• •
www.zeitraum-moebel.de
•
