ZEITRAUM SIMPLE HI Assembly Instructions

SIMPLE HI
Aufbauanleitung 05/2021
WERKZEUG:
Innensechskantschlüssel SW4 und SW5 (beiliegend), Kreuz-Schlitz Schraubendreher
8x XS Bolzen
8x Verbinder Gehäuse
8x Madenschrauben
1x Senkkopfschraube (M8x50)
24x Confirmat Schrauben
Führen Sie den Aufbau des Bettes auf einer weichen Unterlage (z.B. einer Decke) aus, um Beschädigungen zu vermeiden.

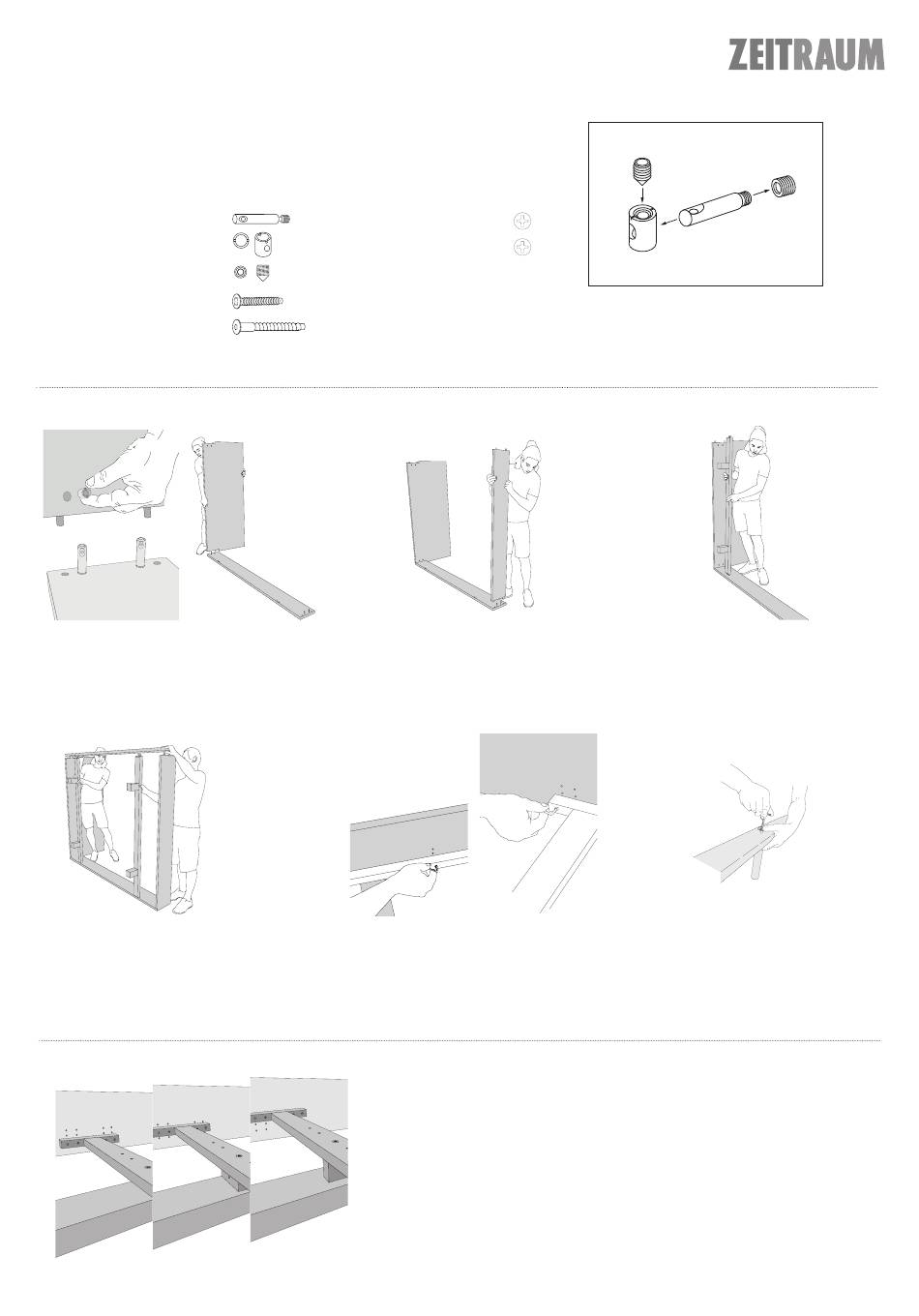

1. Bolzen in die Längsseiten eindrehen und
Verbindergehäuse in Kopf- und Fußteil einste-
cken. Bolzen und Gehäuse richtig ausrichten!
4. Zweite Längsseite aufstecken und mit
Verbindern fixieren.
ZEITRAUM GmbH Äußere Münchner Straße 2
•
2x Senkkopfschrauben (5x60)
2x Senkkopfschrauben (5x80)
2x Mittelfüße (13/17 cm), verstellbar
2x Abstandsklötze
2. Kopf- und Fußteil aufstecken und mit
Madenschraube fixieren.
5. Seitliche Halteleisten und Mittelsteg mit
den Confirmatschrauben befestigen.
Ohne Abstandsklotz: Einlegetiefe 14,5 cm
Liegender Abstandsklotz: Einlegetiefe 12,5 cm
Stehender Abstandsklotz: Einlegetiefe 10,5 cm
Verwenden Sie die Senkkopfschrauben in der
entsprechenden Länge (5x60/80), um den Klotz
gegen Herausfallen zu sichern.
D-82515 Wolfratshausen Tel + 49 (0) 8171 – 418130
• •
Funktionsvideo:
https://www.youtube.com/watch?v=ioIUTDqtvgE
3. Die Bettfüße auf die beiden Quer-
raversen aufstecken und diese an der
Bettseite montieren.
6. Einen geeigneten Mittelfuß aus-
wählen und mit der Senkkopfschraube
(M8x50) am Mittelsteg montieren. Ca.
1-2 cm niedriger als die übrigen Füße
einstellen.
Fax + 49 (0) 8171 – 418141 info@zeitraum-moebel.de
• •
www.zeitraum-moebel.de
•
