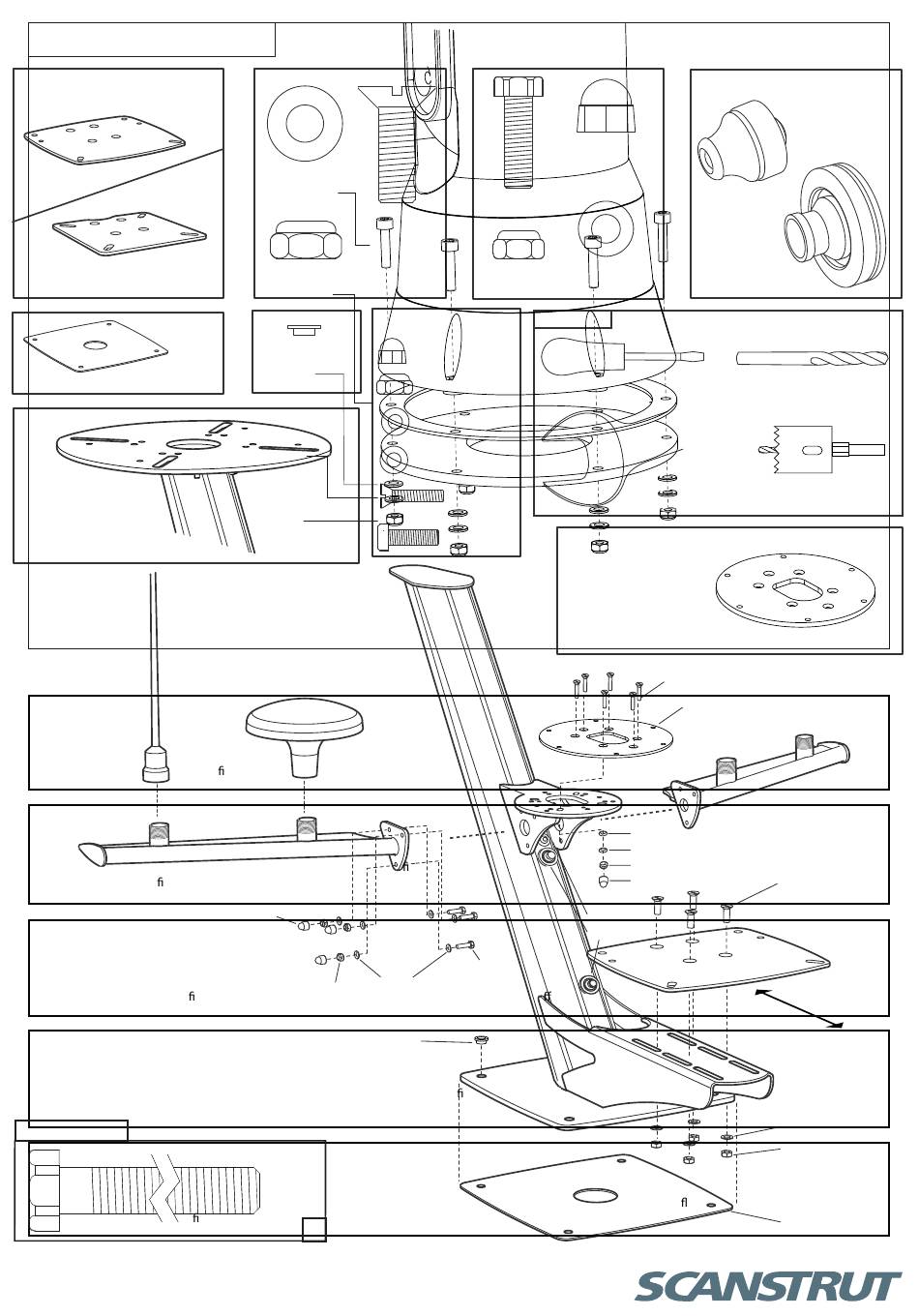

Scanstrut PTM-R2 Installation Instructions

13-08-21 Issue 5
FLIR M100/200 Riser Kit ONLY
10DPT-SRM3-1 x1
10DPT-SRM3-2
19008
Base Seal x1
PTM-R1/2-S40
Top Plate
IMPORTANT
No liability is accepted for damage caused by incorrect installation.
The installation and assembly must be regularly inspected for evidence of damage or loose parts.
Product has been designed speci cally for the mounting of approved marine electronics under normal boating conditions.
IMPORTANT
Scanstrut déclinent toute responsabilité pour les dégats résultant d'une installation incorrecte.
L'installation et l'assemblage doivent être inspectés régulièrement a n de déceler des dégats ou des pièces désserrées
Ce produit a été spéci quement conçu pour le montage d'appareils d'électronique marine approuvés dans des conditions de navigation normales.
WICHTIG
Für Schäden aufgrund unsachgemäßen Einbaus wird keine Haftung übernommen.
Der Anbau und die Baueinheit müssen regelmäßig auf Anzeichen von Schäden oder lockere Teile geprüft werden.
Dieses Produkt wurde spezi sch für die Befestigung genehmigter Elektronikgeräte für die Schi fahrt unter normalen Bootsfahrtsbedingungen entwickelt.
IMPORTANTE
Si declina qualsiasi responsabilità per danni causati da un'installazione erronea.
L'installazione e il montaggio devono essere ispezionati con regolarità per veri care la presenza di danni o di pezzi allentati.
Questo prodotto è stato studiato appositamente per il supporto di apparecchiature elettroniche navali approvate in normali condizioni di navigazione.
Parts Required
IMPORTANTE
No se aceptará ninguna responsabilidad por los daños causados por una instalación incorrecta.
La instalación y ensamblaje deberá inspeccionarse regularmente, comprobando cualquier evidencia de daños o piezas a ojadas.
Este producto ha sido especí camente diseñado para el montaje de equipos electrónicos marinos aprobados bajo condiciones normales de navegación.
