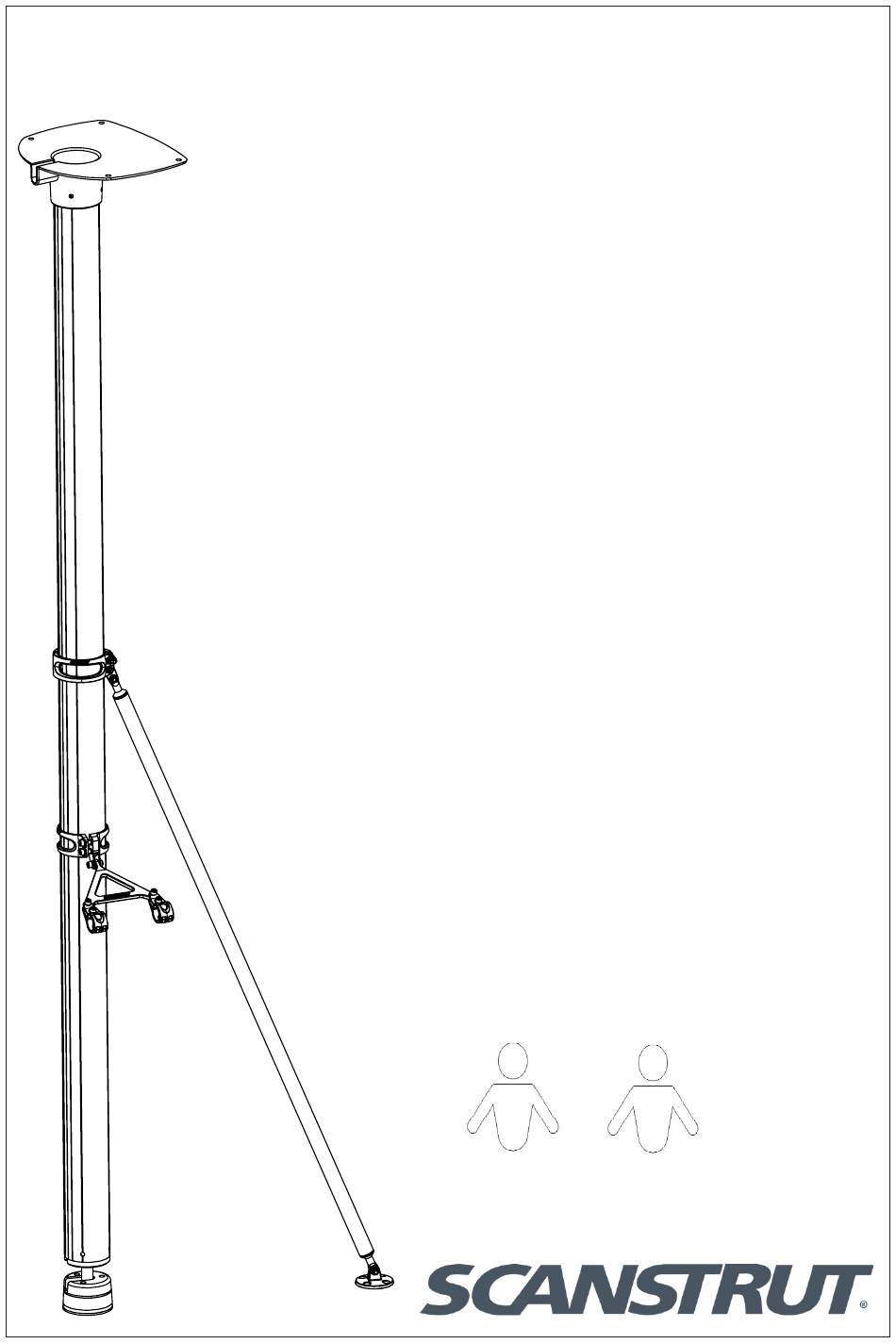

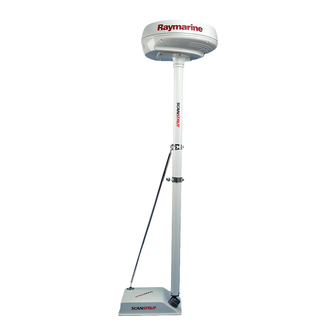

- Page 1 Issue 8 | 11-09-2020 SC100 Installation Instructions Radar: SC101 SC102 SC103 SC104 SC105 SC106 SC107 SC109 SC107-CS SC109-CS 2 x Person Install...
- Page 2 M8 Washer 10265 Thread Lock 60702 60860 B243 M6 Nylon Washer 17301 M8x60 CSK Slotted SC100 Adjustable Base Box 2 - Contents 60100 - Pole Top Fastening pack 60621 60702 60060 60068 M6x20 Bolt M6 Nylon Washer M6 Nyloc Nut...
-
Page 3: Standard Installation
Planning your Installation... Standard Installation Rail Standoff to Deck Strut 80° - 100° Install close to rail bend for best stability. - Page 4 +45° -45° 30° - 45° Installation with an extra Deck Strut. Extra Deck Strut Part No. Length 19306 600mm 19308 1200mm 19309 1800mm Requires Extra Deck Strut 80° - 100°...
- Page 5 4x 60702 17470 4x 60616 7x 60620 10462 17471 10265...
- Page 6 3x 60835 3x ø8.5mm (11/32”) 3x 60085 3x 60080...
- Page 7 4X 60068 4X 60621 8X 60702 4X 60060...
- Page 8 3x 61620 63002 4x 610635 61620 ø6.5mm (1/4”) 4x 60702 4x 60080...
- Page 9 Guide Produits Scanstrut – sujet à Modification sans préavis. L’usage des Systèmes SC100 avec des produits non validés, ou la surcharge de ces supports, annulent toute garantie. Scanstrut déclinent toute responsabilité pour les dégats résultant d’une installation incorrecte.
- Page 10 última Guía de Productos Scanstrut– sujeto a cambios sin previo aviso. El uso de los Sistemas SC100 con productos no aprobados, o bajo exceso de carga, invalidará cualquier garantía. No se aceptará ninguna responsabilidad por los daños causados por una instalación incorrecta.
