Summary of Contents for Thomashilfen Axkid ONE 2 Reha

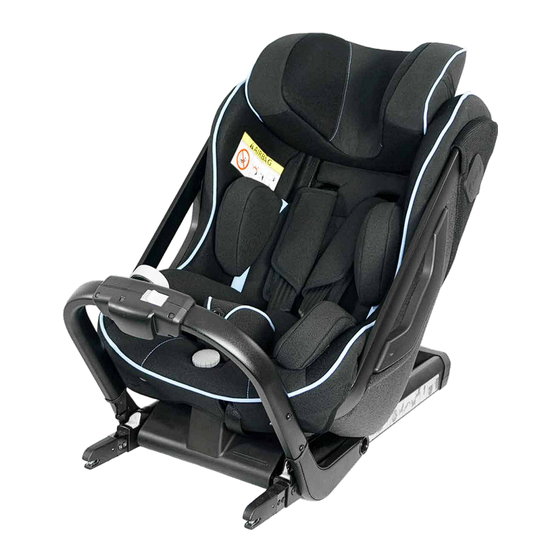

- Page 1 Axkid ONE 2 Reha Gebrauchsanweisung – Reha-Autositz Axkid ONE 2 Reha Instructions for Use – Rehab Car Seat Axkid ONE 2 Reha...
- Page 2 2024-03...
-
Page 3: Abbildungen
Axkid ONE 2 Reha 2024-03... - Page 4 Axkid ONE 2 Reha ISOFIX 2024-03...
- Page 5 Axkid ONE 2 Reha 2024-03...
- Page 6 Axkid ONE 2 Reha 2024-03...
- Page 7 Axkid ONE 2 Reha 2024-03...
- Page 8 Axkid ONE 2 Reha 0-60 cm 61-105 cm 106-125 cm 2024-03...
- Page 9 Axkid ONE 2 Reha 2024-03...
- Page 10 Axkid ONE 2 Reha 2024-03...
- Page 11 Axkid ONE 2 Reha 2024-03...
-
Page 12: Table Of Contents
8.3 Neigungsverstellung des Axkid ONE 2 Reha Kindersitzes ....... . . -
Page 13: Kennzeichnungen / Modellidentifikation
Gebrauchsanweisung – Axkid ONE 2 Reha 3. Kennzeichnungen / Modellidentifikation Aufkleber Bedeutung Barcode-Label Position am Produkt (Abb. 1) - Hersteller - Produktname - Produktgruppe - Artikelnummer kurz / lang - MD = Medizinprodukt - Herstellungsdatum - Seriennummer Walkmühlenstraße 1 Typenschild 27432 Bremervörde ·... -
Page 14: Allgemeine Hinweise / Sicherheitshinweise
• Lesen Sie sich vor Erstgebrauch die Gebrauchsanweisung sorgfältig durch oder lassen Sie sich diese bei Leseschwierigkeiten vorlesen. Sollte die Gebrauchsanweisung fehlen, können Sie sich diese auf www.thomashilfen.de herunterladen. Die Inhalte der digitalen Gebrauchsanweisung können vergrößert dar- gestellt werden. • Prüfen Sie die Verpackung auf Transportschäden und ob das Produkt in einwandfreiem Zustand ist. -
Page 15: Zweckbestimmung
5. Zweckbestimmung 5.1 Bestimmungsgemäße Verwendung / Anwendungsbereiche Der Reha-Autositz Axkid ONE 2 Reha ist ein Medizinprodukt der Klasse 1. Er ist konzipiert für die behindertengerechte Beförderung und zur Einhaltung einer gesicherten Sitzposition von Kindern in Kraftfahrzeugen. Die Sicherung des Kindes erfolgt immer mit dem 5-Punkt-Sicherheitsgurt des Reha- Autositzes. -
Page 16: Einstellmöglichkeiten / Leistungsmerkmale / Zubehör
Einstellmöglichkeiten / Leistungsmerkmale / Zubehör Bitte beachten Sie: Der Axkid ONE 2 Reha ist ein erweiterter i-Size Kindersitz. Er ist nach der UN R129 Richtlinie zur Nutzung auf i-Size kompartiblen Plätzen im Auto gemäß dem Handbuch des jeweiligen Autoherstellers konzipiert. Im Zweifel wenden Sie sich bitte an den Kindersitzhersteller (www.axkid.com) oder Ihren Händler. -
Page 17: Komponenten
Gebrauchsanweisung – Axkid ONE 2 Reha 8. Komponenten Schultergurte (A) Kopfstützenverstellung (M) Gurtschloss (B) Beinfreiheitsverstellungsknopf (N) Überrollbügelauslöser (C) Rückseitiger Griff (O) Überrollbügel (D) Stützfußpositionsanzeiger (P) Kopfstütze (E) Stützfußlöseband (Q) Augenhöhe Markierung (F) Stützfuß (R) ASIP pad (G) Tonindikator (S) Neigungsverstellungsknopf (H) Gurtlöseknopf (T) - Page 18 Gebrauchsanweisung – Axkid ONE 2 Reha Parts Komponenten 2024-03...
-
Page 19: Erlaubte Und Unerlaubte Sitzpositionen Des Axkid One 2 Reha Kindersitz
Halten Sie den Überrollbügel (D) weiterhin mit einer Hand fest und greifen mit der anderen Hand den rückseitigen Griff (O) und heben den Axkid ONE 2 Reha in Ihr Fahrzeug mit dem Überrollbügel (D) zuerst. Drehen Sie den Sitz dann in eine rückwärtsgerichtete Position in Ihrem Fahrzeug. -
Page 20: Neigungsverstellung Des Axkid One 2 Reha Kindersitzes
Neigungsverstellung des Axkid ONE 2 Reha Kindersitzes Bevor Sie den Neigungswinkel für Ihr Kind im Axkid ONE 2 Reha verstellen, stellen Sie sicher, dass die korrekten Inlays im Kindersitz genutzt werden. Der Axkid ONE 2 Reha ist designt, um mit Ihrem Kind mitzu wachsen und Ihrem Kind Sicherheit und Bequemlichkeit zu gewährleisten. -
Page 21: Sitzverstellungen
• Drücken Sie den Beinfreiheitsverstellungsknopf (N) und schieben Sie den Sitz vorwärts oder rückwärts. Halten Sie den Axkid ONE 2 Reha am rückseitigen Griff (O) fest, um zu vermeiden, dass der Kindersitz sich aus Versehen vorwärtsbewegt, bevor Sie den Beinfreiheitsverstellungsknopf (N) drücken. -
Page 22: Technische Daten
Gebrauchsanweisung – Axkid ONE 2 Reha 9. Technische Daten Axkid ONE 2 Reha Sitztiefe bis Schrittgurt 16 cm Sitztiefe Vorderkante 28 cm Sitzbreite 21 - 29 cm Rückenhöhe (Sitz innen) 52 - 63 cm Rückenbreite (Sitz) 30 cm Min Rückenhöhe 29 - 42 cm Max Rückenhöhe... -
Page 23: Reinigung, Instandhaltung Und Reparatur
Der Tonindikator (S) beinhaltet eine ersetzbare CR1632 Batterie. Bitte entfernen und recyclen Sie die Batterie gemäß der lokal geltenden Richtlinien, wenn Sie den Axkid ONE 2 Reha nicht mehr nutzen möchten. Schrauben Sie dazu die beiden Schrauben unten am Stützfuß (R) heraus und entfernen Sie en Deckel, um an die Batterien heranzukommen. -
Page 24: Wartung Und Inspektion Durch Den Fachhandel / Wartungsplan
Für Reparaturen dürfen ausschließlich Original-Ersatzteile verwendet werden. Eine Auflistung der Ersatzteile finden Sie auf www.thomashilfen.de im Internet. Zum Erhalt der richtigen Ersatzteile bzw. für mögliche technische Rückrufe benötigen wir grundsätzlich die Angabe der Seriennummer / UDI-PI und die genaue UDI-DI. -
Page 25: Eu-Konformitätserklärung
Gewährleistung Thomashilfen bietet Ihnen für dieses Produkt die zweijährige gesetzliche Gewährleistung. Die Frist beginnt mit dem Zeitpunkt der Übergabe der Ware. Die Gewährleistung umfasst alle Ansprüche, die die Funktion beein- trächtigen. Ausgenommen sind Schäden, die durch unsachgemäßen Gebrauch (z. B. Überbelastung), sowie natürlichen Verschleiß... -
Page 26: Preface / Manufacturer
8.5 Adjusting / Removing the Axkid ONE 2 Reha from your vehicle ...... -
Page 27: Labels / Model Identification
Instructions for Use – Axkid ONE 2 Reha 3. Labels / Model Identification Label Meaning Barcode Label Position on the Product (Fig. 1) - Manufacturer - Product Name - Product Group - Item Number short / long - MD = Medical Device... -
Page 28: General Remarks / Safety Instructions
• Read the Instructions for Use carefully before first use. If you have difficulty reading, please have them read to you. If the copy of the Instructions for Use is missing, you can download one from www.thomashilfen.de. The contents of the digital Instructions for Use can be enlarged. -
Page 29: Intended Purpose
Seat shell (directed backwards); seat and backrest with 12-position height-adjustable headrest; head cushion; seat cushion; integrated 5-point-belt with central adjuster; height-adjustable shoulder belt with Axkid ONE 2 Reha belt padding system incl. crotch pad (small); side impact protection (ASIP); carrying handle; adjustable resting and sleeping position;... -
Page 30: Adjustment Options / Features / Accessories
Please note: The Axkid ONE 2 Reha is an extended i-Size child car seat. It is approved according to the UN R129 directive for use in i-Size compatible seats in the car according to the manual of the respective car manufacturer. If in doubt please contact the child car seat manufacturer (www.axkid.com) or your dealer. -
Page 31: Components
Instructions for Use – Axkid ONE 2 Reha 8. Components Shoulder straps (A) Headrest adjustment (M) Seat belt buckle Legroom adjustment knob (N) Roll bar release (C) Rear handle (O) Roll bar (D) Support foot position indicator (P) Head restraint (E) - Page 32 Instructions for Use – Axkid ONE 2 Reha Parts 2024-03...
-
Page 33: Permitted And Unauthorised Seating Positions Of The Axkid One 2 Reha Child Seat
Release the front brace release button (C) and fold the front brace (D) towards the seat. Keep holding the front brace (D) with one hand and grab the back handle (O) with the other hand and lift the Axkid ONE 2 Reha car seat into your vehicle with the front brace (D) first and then turn it to a rear-facing position. -
Page 34: Recline Adjustment Of The Axkid One 2 Reha Child Seat
Restraining your child in Axkid ONE 2 Reha car seat Before restraining your child in the Axkid ONE 2 Reha car seat, make sure you have the correct insert installed in the seat. Axkid ONE 2 Reha is designed to grow with your child and to ensure a comfortable and safe fit for all children. -
Page 35: Seat Adjustments
Seat adjustments After the Axkid ONE 2 Reha car seat has been installed in your vehicle you can easily adjust both the legroom and the recline position for your child. This can also be done while your child is restrained in the car seat. -
Page 36: Technical Data
Instructions for Use – Axkid ONE 2 Reha 9. Technical Data Axkid ONE 2 Reha Seat depth to crotch strap 16 cm Seat depth to front edge 28 cm Seat width 21 - 29 cm Backrest height (seat inside) 52 - 63 cm... -
Page 37: Cleaning, Maintenance, And Repair
If the seat cover needs replacing, ensure only original products from Thomashilfen are used. If other products are used, Axkid ONE 2 Reha car seat’s safety system may be compromised and could lead to severe injury in case of an accident. -
Page 38: Maintenance And Inspection By The Distributor / Maintenance Schedule
Spare Parts Only original spare parts should be used for repairs. A list of the spare parts is available at www.thomashilfen.de. To receive the right spare parts or for possible technical recalls, we normally require the serial number / UDI-PI and the exact UDI-DI. -
Page 39: Warranty
Instructions for Use – Axkid ONE 2 Reha Warranty Thomashilfen offers you the two-year warranty as required by law for this product. The warranty period starts when the item is handed over. The warranty includes all claims which impact function. Not included is damage which is the result of improper use (e.g. - Page 40 Thomas Hilfen für Körperbehinderte GmbH & Co. Medico KG Walkmühlenstraße 1 · 27432 Bremervörde · Germany Phone: +49 (0) 4761 8860 · Fax: +49 (0) 4761 886-19 E-Mail: info@thomashilfen.de · www.thomashilfen.de...
