Panasonic GX-F Series Instruction Manual

近接センサ
このたびは、パナソニック製品をお買い上げいただき、ありがとうございます。
ご使用の前にこの取扱説明書をよくお読みになり、正しく最適な方法でご使用く
ださい。
尚、この取扱説明書は大切に保管してください。
本製品は、人体保護用の検出装置としては使用しないでください。
人体保護を目的とする検出には、OSHA、ANSIおよびIEC等の各国の人体保護
用に関する法律および規格に適合する製品をご使用ください。
注意事項
本製品は、工業環境に使用する目的で開発/製造された製品です。
誤配線のまま使用すると、破損や焼損のおそれがありますので、配線後は必ず
ご確認ください。
電源投入時の過渡的状態(50ms)を避けてご使用ください。
ケーブル延長は、導体断面積が0.3mm
で可能です。
本製品を取り付ける際の締め付けトルクは、下表の通りです。
タイプ
GX-F8□、GX-H8□
GX-F12□、GX-H12□
GX-F□15□、GX-H□15□
GX-F6□/H6□を取り付ける場合、センサ取付金具(別売)を使用してください。
M3ビスやナット、座金は付属していませんので、別途ご用意ください。
GX-F8□/H8□、GX-F12□/H12□、GX-F□15□/H□15□を取り付けるときは、
取付ビスと製品の間にバネ座金を使用しないでください。
取付ビス
接続
(茶) ＋V
NPN出力
負荷
(黒)出力
(青)0V
パナソニック インダストリー株式会社
〒571-8506 大阪府門真市大字門真1006番地
https://industry.panasonic.com/
＜FAデバイス技術相談窓口＞
TEL：0120-394-205
受付時間：平日の9時～12時、13時～17時(土日祝日、年末年始、当社休業日を除く)
Panasonic Industry Co., Ltd. 2024
2024年4月発行
この袋は、ポリエチレン製です。燃やしても、有害なガスは発生しません。

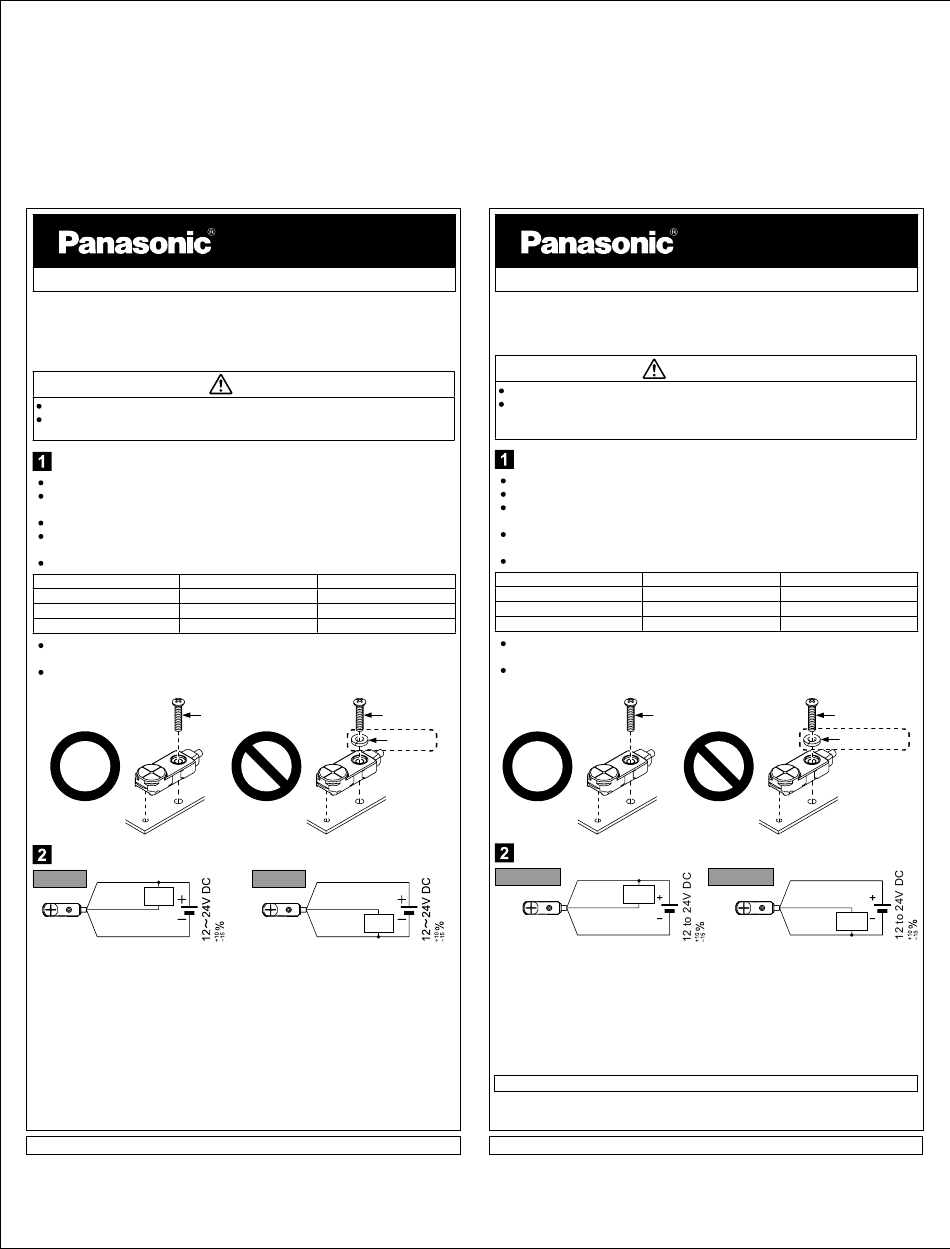

取 扱 説 明 書
GX-F/Hシリーズ
BMJECK-GXFHC No.0099-43V
警告
2
以上のケーブルを使用し、全長100mま
使用ビス
締め付けトルク
0.7N・m以下
M3トラスビス
M3ナベビス 0.7N・m以下
1.0N・m以下
M3ナベビス
取付ビス
バネ座金
(茶) ＋V
PNP出力
(黒)出力
負荷
(青)0V
PRINTED IN CHINA

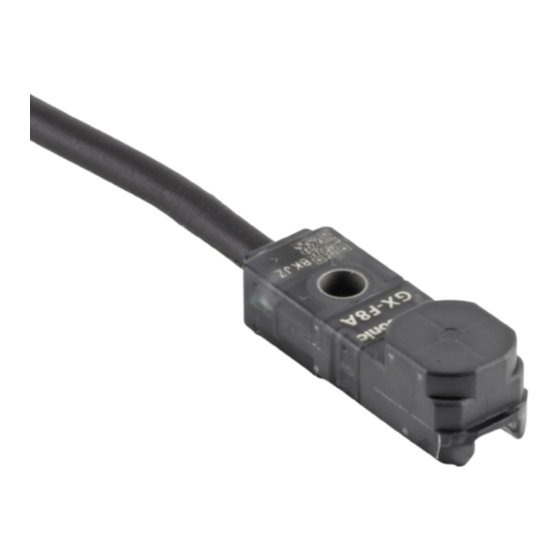

Inductive Proximity Sensor GX-F/H Series
Thank you very much for purchasing Panasonic products. Read this Instruction
Manual carefully and thoroughly for the correct and optimum use of this product.
Kindly keep this manual in a convenient place for quick reference.
WARNING
Never use this product as a sensing device for personnel protection.
In case of using sensing devices for personnel protection, use products which
meet laws and standards, such as OSHA, ANSI or IEC etc., for personnel
protection applicable in each region or country.
CAUTIONS
This product has been developed / produced for industrial use.
Make sure to check the wiring as wrong wiring will damage or burn the product.
Do not use during the initial transient time (50ms) after the power supply is
switched on.
Extension up to total 100m is possible with a 0.3mm
cross-section area cable.
Tightening torque to mount this product is shown as following table.
Model No.
GX-F8□, GX-H8□ M3 truss head screw
GX-F12□, GX-H12□ M3 pan head screw
GX-F□15□, GX-H□15□
M3 pan head screw
When mounting GX-F6□/H6□, use the sensor mounting bracket (optional). M3
screw and nut are not accessory so prepare them by yourself.
When mounting GX-F8□/H8□, GX-F12□/H12□, or GX-F□15□/H□15□, do not use
a spring washer between the mounting screw and product.
Mounting
screw
CONNECTION
(Brown) +V
NPN output
Load
(Black) Output
(Blue) 0V
Panasonic Industry Co., Ltd.
1006, Oaza Kadoma, Kadoma-shi, Osaka 571-8506, Japan
https://industry.panasonic.com/
Please visit our website for inquiries and about our sales network.
Panasonic Industry Co., Ltd. 2024
April, 2024
This bag is a product made from polyethylene. Even if it burns, harmful gas is not generated.
INSTRUCTION MANUAL
, or more of conductor
2
Using screw Tightening torque
0.7N ・ m or less
0.7N ・ m or less
1.0N ・ m or less
Mounting
screw
Spring washer
(Brown) +V
PNP output
(Black) Output
Load
(Blue) 0V
PRINTED IN CHINA
