Deltaplus HAA01 Operating Instructions Manual

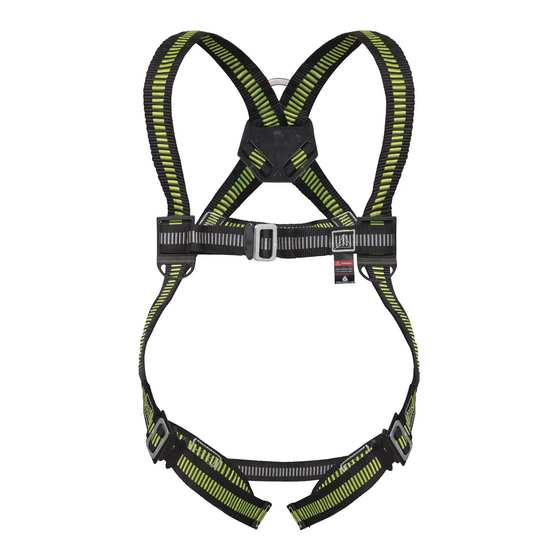

Full body harness
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
ANSI Z359.11-2014 / CSA Z259.10-18
Safety Requirements for Full Body Harnesses
HAA01 – HAA11 – HAA11G – HAA13 – HAA14 (CSA only)
HAA21 – HAA23 – HAA24 – HAA26
DELTA PLUS GROUP
B.P. 140 - ZAC de La Peyrolière
84405 APT CEDEX – FRANCE
+ 33 04 90 74 20 33
www.deltaplus.eu
EN
FULL BODY HARNESS (according ANSI Z359.11 - 2014, CSA Z259.10-18)
Operating instructions
Follow the manufacturer's
Any use other than these described in this leaflet are to be
EN
instructions at time of shipment
Model brand logo
excluded.
from the manufacturer
B.P.140 - ZAC de La Peyrolière
HARNESSES ANSI CSA UI 3 LANGUAGES EN ES FR 07 12 2020
DATE: 07.12.2020
1/36
84405 APT CEDEX – FRANCE
33 (0)4 90 74 20 33

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the HAA01 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Deltaplus HAA01

Summary of Contents for Deltaplus HAA01

  • Page 1 ANSI Z359.11-2014 / CSA Z259.10-18 Safety Requirements for Full Body Harnesses HAA01 – HAA11 – HAA11G – HAA13 – HAA14 (CSA only) HAA21 – HAA23 – HAA24 – HAA26 DELTA PLUS GROUP B.P. 140 - ZAC de La Peyrolière 84405 APT CEDEX – FRANCE + 33 04 90 74 20 33 www.deltaplus.eu...

  • Page 2: Table Of Contents

    STRETCH MODEL SIZE MATERIAL ATTACHMENT POINTS (NUMBER) BELT RANGE ELONGATION Hs (mm) 130 – 310 lbs HAA01 POLYESTER DORSAL (1) (59 – 140 kg) 130 – 310 lbs HAA11 POLYESTER DORSAL (1) (59 – 140 kg) 130 – 310 lbs...
  • Page 3 WARNING ! This manual must be read and understood by the user before using the PPE. The test methods described in the standards do not represent actual usage conditions. It is therefore important to study each work situation and that each user is fully trained in different techniques in order to know the limits of the various devices.
  • Page 4 Delta Plus if you have any questions about compatibility. Self-locking snap hooks and carabiners are required by ANSI Z359.12, OSHA and CSA Z259.12. Connectors (hooks, carabiners, and D-Rings) must be capable of supporting at least 5000 lbs (22.2 kN). Parking lanyard attachments is intended for hang the free end of a lanyard, a energy absorbing lanyard, or a self-retracting device when is not connected to an anchorage point for fall protection application.
  • Page 5 According to CSA Z259.10 standard classification: Class Pictogram Intended of use Fall-arrest Full body harness designed to support the body during and after the arrest of a fall. Suspension and Full body harness designed for worker suspension or used with a controlled descent controlled descent system from a height.
  • Page 6 (minimum annually) which will assess the condition of the product. ➪ TO FIND YOUR LOCAL ANNUAL REVIEW CENTRE, VISIT WWW.DELTAPLUS.EU. No modification or addition or repair of the PPE may be made without prior written consent from the manufacturer nor without using their procedures.
  • Page 7 8. Loose ends of straps can get caught in machinery or cause accidental disengagement of an adjuster. All Full Body Harnesses shall include keepers or other components which serve to control the loose ends of straps. 9. Due to the nature of soft loop connections, it is recommended that soft loop attachments only be used to connect with other soft loops or carabiners.

  • Page 8: Haa01Gt

    addressed with the manufacturer. 2. Equipment which is in need of, or scheduled for, maintenance shall be tagged as unusable and removed from service. 3. Equipment shall be stored in a manner as to preclude damage from environmental factors such as temperature, light, UV, excessive moisture, oil, chemicals and their vapors or other degrading elements.

  • Page 9: Haa11Ggt

    HAA11XX (45*135MM) HAA11GGT (45*135MM) HAA11GXX (45*135MM) HAA13GT (45*135MM) HAA13XX (45*135MM) HAA14GT (45*135MM) B.P.140 - ZAC de La Peyrolière HARNESSES ANSI CSA UI 3 LANGUAGES EN ES FR 07 12 2020 DATE: 07.12.2020 9/36 84405 APT CEDEX – FRANCE 33 (0)4 90 74 20 33...

  • Page 10: Haa21

    HAA14XX (45*135MM) HAA21GT (45*135MM) HAA21XX (45*135MM) HAA23GT (45*135MM) HAA23XX (45*135MM) HAA24GT (45*135MM) B.P.140 - ZAC de La Peyrolière HARNESSES ANSI CSA UI 3 LANGUAGES EN ES FR 07 12 2020 DATE: 07.12.2020 10/36 84405 APT CEDEX – FRANCE 33 (0)4 90 74 20 33...

  • Page 11: Haa26Gt

    HAA24XX (45*135MM) HAA26GT (45*135MM) HAA26XX (45*135MM) Identification label & NFC card (45*135MM) Connection points label (40*120MM) Inspection label (40*120MM) Park lanyard warning (30*48MM) B.P.140 - ZAC de La Peyrolière HARNESSES ANSI CSA UI 3 LANGUAGES EN ES FR 07 12 2020 DATE: 07.12.2020 11/36 84405 APT CEDEX –...
  • Page 12 ANSI Z359.11-2014 / CSA Z259.10-18 Exigences de sécurité pour les harnais d’antichute HAA01 – HAA11 – HAA11G – HAA13 – HAA14 (CSA seulement) HAA21 – HAA23 – HAA24 – HAA26 DELTA PLUS GROUP B.P. 140 - ZAC de La Peyrolière 84405 APT CEDEX –...

  • Page 13: Polyester

    GAMME DE ELONGATION Hs MODÈLE TAILLE MATIÈRE POINTS D’ACCROCHAGE (NOMBRE) CEINTURE POIDS (mm) 130 – 310 lbs HAA01 POLYESTER DORSAL (1) (59 – 140 kg) 130 – 310 lbs HAA11 POLYESTER DORSAL (1) (59 – 140 kg) 130 – 310 lbs...
  • Page 14 ATTENTION ! Ce manuel doit être lu et compris par l'utilisateur avant d'utiliser l'EPI. Les méthodes d'essai décrites dans les normes ne représentent pas les conditions d'utilisation réelles. Il est donc important d'étudier chaque situation de travail et que chaque utilisateur soit parfaitement formé...
  • Page 15 - Les connecteurs doivent être compatibles avec l'ancrage des autres composants du système. - Les connecteurs doivent être compatibles en taille, forme et résistance. - Des connecteurs non compatibles peuvent se désengager involontairement. Les connecteurs sont considérés comme compatibles avec les éléments de connexion lorsqu'ils ont été conçus pour fonctionner ensemble de telle sorte que leurs tailles et formes ne provoquent pas l'ouverture par inadvertance de leurs mécanismes de porte, quelle que soit leur orientation.
  • Page 16 Selon la classification de la norme CSA Z259.10: Classe Pictogramme Utilisation prévue Antichute Harnais complet conçu pour soutenir le corps pendant et après l'arrêt d'une chute. Suspension et Harnais complet conçu pour la suspension des travailleurs ou utilisé avec un descente système de descente contrôlée depuis une hauteur.
  • Page 17 La durée de conservation ne remplace pas la vérification périodique (au minimum annuellement) qui évaluera l'état du produit. ➪ POUR TROUVER VOTRE CENTRE D'EXAMEN ANNUEL LOCAL, CONSULTER WWW.DELTAPLUS.EU. Aucune modification, ajout ou réparation de l'EPI ne peut être effectuée sans l'accord écrit préalable du fabricant ni sans utiliser ses procédures.
  • Page 18 par un employeur, y compris les politiques, les tâches et la formation; procédures de protection contre les chutes; éliminer et contrôler les risques de chute; procédures de sauvetage; enquêtes sur les incidents; et évaluer l'efficacité du programme. 2. L'ajustement correct d'un harnais complet est essentiel pour une bonne performance. Les utilisateurs doivent être formés pour sélectionner la taille et maintenir l'ajustement de leur harnais complet.
  • Page 19 14. Taille, arrière - La taille, l'attache arrière doit être utilisée uniquement pour la retenue de voyage. L'élément de fixation arrière à la taille ne doit pas être utilisé pour l'antichute. En aucun cas, il n'est acceptable d'utiliser la ceinture, l'attache arrière à des fins autres que la retenue de voyage. La taille, l'attache arrière ne doit être soumise qu'à...

  • Page 20: Haa01Gt

    Exemple d’emplacement du marquage Exemple d’emplacement du marquage HAA01GT (45*135MM) HAA01XX (45*135MM) HAA11GT (45*135MM) HAA11XX (45*135MM) HAA11GGT (45*135MM) B.P.140 - ZAC de La Peyrolière HARNESSES ANSI CSA UI 3 LANGUAGES EN ES FR 07 12 2020 DATE: 07.12.2020 20/36 84405 APT CEDEX – FRANCE 33 (0)4 90 74 20 33...

  • Page 21: Haa13Gt

    HAA11GXX (45*135MM) HAA13GT (45*135MM) HAA13XX (45*135MM) HAA14GT (45*135MM) HAA14XX (45*135MM) HAA21GT (45*135MM) B.P.140 - ZAC de La Peyrolière HARNESSES ANSI CSA UI 3 LANGUAGES EN ES FR 07 12 2020 DATE: 07.12.2020 21/36 84405 APT CEDEX – FRANCE 33 (0)4 90 74 20 33...

  • Page 22: Haa23Gt

    HAA21XX (45*135MM) HAA23GT (45*135MM) HAA23XX (45*135MM) HAA24GT (45*135MM) HAA24XX (45*135MM) HAA26GT (45*135MM) B.P.140 - ZAC de La Peyrolière HARNESSES ANSI CSA UI 3 LANGUAGES EN ES FR 07 12 2020 DATE: 07.12.2020 22/36 84405 APT CEDEX – FRANCE 33 (0)4 90 74 20 33...

  • Page 23: Haa26

    HAA26XX (45*135MM) Étiquette d’identification & puce NFC (45*135MM) Étiquette points d’accrochage (40*120MM) Étiquette d’inspection (40*120MM) Avertissement portes-longes (30*48MM) B.P.140 - ZAC de La Peyrolière HARNESSES ANSI CSA UI 3 LANGUAGES EN ES FR 07 12 2020 DATE: 07.12.2020 23/36 84405 APT CEDEX – FRANCE 33 (0)4 90 74 20 33...
  • Page 24 ANSI Z359.11-2014 / CSA Z259.10-18 Requisitos de seguridad para arneses de cuerpo entero HAA01 – HAA11 – HAA11G – HAA13 – HAA14 (CSA solamente) HAA21 – HAA23 – HAA24 – HAA26 DELTA PLUS GROUP B.P. 140 - ZAC de La Peyrolière 84405 APT CEDEX –...
  • Page 25 ALARGAMIENTO Hs MODELO TALLA MATERIA PUNTOS DE ADJUNTO (NÚMERO) CINTURÓN PESO (mm) 130 – 310 lbs HAA01 POLIÉSTER DORSAL (1) (59 – 140 kg) 130 – 310 lbs HAA11 POLIÉSTER DORSAL (1) (59 – 140 kg) 130 – 310 lbs HAA11G POLIÉSTER...
  • Page 26 ADVERTENCIA ! El usuario debe leer y comprender este manual antes de utilizar el EPI. Los métodos de prueba descritos en las normas no representan las condiciones de uso reales. Por tanto, es importante estudiar cada situación de trabajo y que cada usuario esté plenamente formado en diferentes técnicas para conocer los límites de los distintos dispositivos.
  • Page 27 Los conectores se consideran compatibles con los elementos de conexión cuando han sido diseñados para trabajar juntos de tal manera que sus tamaños y formas no provoquen que sus mecanismos de puerta se abran inadvertidamente, independientemente de cómo se orienten. Comuníquese con Delta Plus si tiene alguna pregunta sobre la compatibilidad. ANSI Z359.12, OSHA y CSA Z259.12 requieren ganchos de presión y mosquetones con cierre automático.
  • Page 28 Según la clasificación estándar CSA Z259.10: Clase Pictograma Destino de uso Arnés de cuerpo entero diseñado para sostener el cuerpo durante y después de la Arresto fallido detención de una caída. Suspensión y Arnés de cuerpo entero diseñado para la suspensión del trabajador o utilizado con descenso un sistema de descenso controlado desde una altura.
  • Page 29 (mínima anual) que evaluará el estado del producto. ➪ PARA ENCONTRAR SU CENTRO DE REVISIÓN ANUAL LOCAL, VISITE WWW.DELTAPLUS.EU. No se puede realizar ninguna modificación, adición o reparación del PPE sin el consentimiento previo por escrito del fabricante ni sin utilizar sus procedimientos.
  • Page 30 1. Es esencial que los usuarios de este tipo de equipo reciban la capacitación e instrucción adecuadas, incluidos los procedimientos detallados para el uso seguro de dicho equipo en su aplicación de trabajo. ANSI / ASSE Z359.2, Requisitos mínimos para un programa integral de protección contra caídas administrado, establece pautas y requisitos para el programa administrado de protección contra caídas de un empleador, incluidas políticas, deberes y capacitación;...
  • Page 31 hombro se utilicen junto con un yugo que incorpore un elemento separador para mantener separadas las correas de los hombros del arnés de cuerpo entero. 14. Cintura, trasero: el accesorio de cintura, trasero se utilizará únicamente para la restricción de viaje. La cintura, el elemento de sujeción trasero no se utilizará...

  • Page 32: Haa01Gt

    Ejemplo de marca de ubicación Ejemplo de marca de ubicación HAA01GT (45*135MM) HAA01XX (45*135MM) HAA11GT (45*135MM) HAA11XX (45*135MM) HAA11GGT (45*135MM) B.P.140 - ZAC de La Peyrolière HARNESSES ANSI CSA UI 3 LANGUAGES EN ES FR 07 12 2020 DATE: 07.12.2020 32/36 84405 APT CEDEX –...

  • Page 33: Haa13Gt

    HAA11GXX (45*135MM) HAA13GT (45*135MM) HAA13XX (45*135MM) HAA14GT (45*135MM) HAA14XX (45*135MM) HAA21GT (45*135MM) B.P.140 - ZAC de La Peyrolière HARNESSES ANSI CSA UI 3 LANGUAGES EN ES FR 07 12 2020 DATE: 07.12.2020 33/36 84405 APT CEDEX – FRANCE 33 (0)4 90 74 20 33...

  • Page 34: Haa23

    HAA21XX (45*135MM) HAA23GT (45*135MM) HAA23XX (45*135MM) HAA24GT (45*135MM) HAA24XX (45*135MM) HAA26GT (45*135MM) B.P.140 - ZAC de La Peyrolière HARNESSES ANSI CSA UI 3 LANGUAGES EN ES FR 07 12 2020 DATE: 07.12.2020 34/36 84405 APT CEDEX – FRANCE 33 (0)4 90 74 20 33...

  • Page 35: Haa26

    HAA26XX (45*135MM) Etiqueta de identificacion Y tarjeta NFC (45*135MM) Etiqueta de puntos de conexión (40*120MM) Etiqueta de inspección (40*120MM) Advertencia de cordón de estacionamiento (30*48MM) B.P.140 - ZAC de La Peyrolière HARNESSES ANSI CSA UI 3 LANGUAGES EN ES FR 07 12 2020 DATE: 07.12.2020 35/36 84405 APT CEDEX –...
  • Page 36 RECORD CARD ………………………………………………………… REFERENCE  ⓭ TYPE OF EQUIPMENT ⓬ ANSI Z359.11-2014 & CSA Z259.10-18 FULL BODY The record card must be completed by the user before the product is first used, then regularly updated and kept. ⓮ HARNESS To be exclusively used as described in the product data sheet. ...
