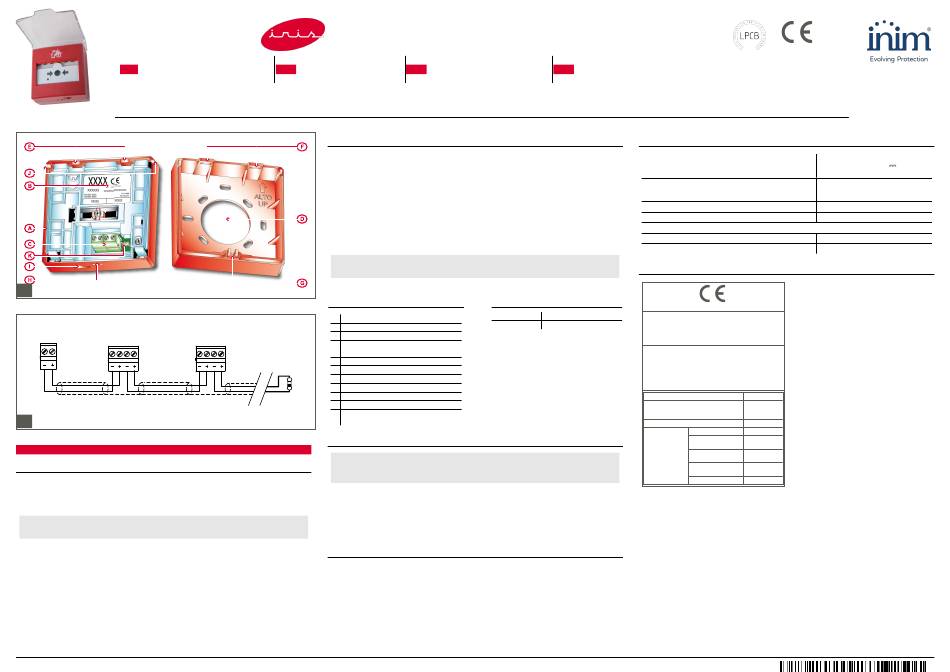

Pulsante antincendio ripristinabile
IT
convenzionale
1
IN
2
IT
Descrizione generale

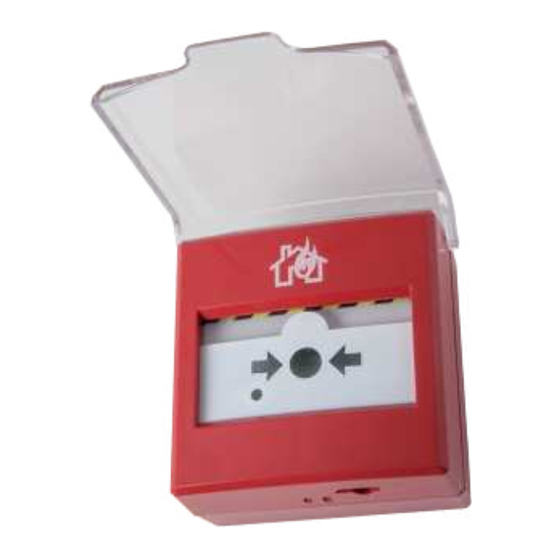

Il pulsante antincendio ad attivazione manuale IC0020 è appositamente studiato e realizzato per
comunicare ed essere gestito dalle centrali anticendio convenzionali.
Nella parte frontale del pulsante sono presenti la parte attiva per l9attivazione ed un LED rosso che si
accende in caso di attivazione del dispositivo.
Nota
I pulsanti IC0020 sono certificati secondo le norme EN54-11 - Punti di allarme manuale.
Sul retro del pulsante, all9interno della scatola, sono riposti l'etichetta con i dati di targa ed i terminali
di cablaggio.
Si dispone anche di connettori su cui inserire un jumper, la cui posizione definisce la resistenza di
allarme.
Nell9imballo che contiene il pulsante vengono fornite anche due chiavi per il ripristino del pulsante
con un9estremità a forchetta per l9apertura della scatola e la rimozione della base.
Accessori venduti a parte sono la base per il montaggio ad incasso e la copertura antiurto contro
l9attivazione accidentale.
Manuale d'istruzioni / Instruction manual / Manual de instrucciones / Notice d9instructions
Conventional resettable Pulsador anti incendio restablecible
EN ES
manual callpoint convencional
Funzionamento
Attivazione
Il pulsante dispone di un meccanismo estremamente semplice che consiste in una placca di atti-
vazione deformabile in plastica e un congegno centralizzato a molla. La pressione su questa placca
genera un effetto <Break Glass= e attiva l9allarme.
Una barra gialla e nera segnala l9attivazione comparendo sulla parte superiore del dispositivo e il
LED si accende rosso fisso.
Ripristino
Il dispositivo viene ripristinato con la chiave fornita nell9imballo.
Questa deve essere inserita nel foro sul fondo del pulsante e deve spingere in alto il meccanismo di
attivazione; alla fine della corsa della chiave bisogna girare la chiave in senso orario finché il mec-
canismo non si blocca.
Attenzione
Una procedura differente di ripristino può causare la rottura del pulsante o della chiavetta.
Al termine dell9operazione di ripristino, il segnalatore si sottrarrà alla vistaed il LED si spegne.
Descrizione delle parti
A Pulsante - retro
B Etichetta dati di targa
C Terminali
Base con fori di ancoraggio e foro pas-
D
sacavi
E Ganci fissi di fissaggio base
F Sedi per ganci fissi
G Ganci mobili di fissaggio base
H Sedi per ganci mobili
I Sede per chiave di riarmo
J Sedi per perni della copertura antiurto
Connettori per selezione resistenza di
K
allarme
Installazione
Attenzione
Il prodotto non è destinato ad installazioni all'aperto, nel caso alloggiarlo all'interno di un
contenitore con grado di protezione adeguato.
I pulsanti si collegano alla centrale di rivelazione per mezzo di un conduttore a 2 poli.
La base della scatola presenta una foratura standard per il montaggio a muro.
Per aprire il pulsante, rimuovendo la base, utilizzare la chiavetta per il ripristino, fornita, e premere
sui ganci mobili all9interno delle loro sedi, utilizzando l9estremità a forchetta.
Una volta installati tutti i dispositivi fare riferimento alle istruzioni della centrale di controllo per la con-
figurazione e la selezione della resistenza di fine linea.
Test e manutenzioni
E' essenziale che le funzioni del modulo siano verificate all'atto della messa in funzione dell'impianto
e durante i controlli periodici eseguiti secondo quanto prescritto dalla normativa locale vigente.
