Leviton 49605-14E Manual

Características
Instalación
1.
Antes del montaje:
a. Retire los agujeros ciegos y
desbarbe los bordes.
Caja de 35.5 cm
ranuras de
bisagra/pestillo
puntos de
enganche para
agrupación de cables
conducto de 5 cm
2.
Elija el método de montaje y realice el montaje.
Debe utilizarse un tornillo para panel de yeso #8 para el montaje (no suministrado).
NOTA: Al apilar cajas múltiples, instale primero la caja del fondo para una
instalación más fácil del tubo conector sin herramientas.
Nivel a. Una a través de las
lengüetas al montar
en los pernos
• Monte con un
Utilice la
bocallave tornillo.
• Nivele.
para nivelar
• Introduzca el
tornillo
b. Una a través del
orificio piloto al
realizar el montaje
empotrado o
readaptación.
3.
Instale el (los) módulo(s) eléctrico(s).
SÓLO PARA MÉXICO
POLÍTICA DE GARANTÍA DE 2 AÑOS: Leviton S de RL de CV, Lago Tana No. 43, Col. Huichapan, Del. M. Hidalgo, Ciudad de México, CP 11290 México. Tel +52 (55) 5082-1040. Garantiza este
producto por el término de dos años en todas sus partes y mano de obra contra cualquier defecto de fabricación y funcionamiento a partir de la fecha de entrega o instalación del producto bajo las
siguientes CONDICIONES:
1. Para hacer efectiva esta garantía, no podrán exigirse mayores requisitos que la presentación de esta póliza junto con el producto en el lugar donde fue adquirido en cualquiera de los
centros de servicio que se indican a continuación.
2. La empresa se compromete a reemplazar o cambiar el producto defectuoso sin ningún cargo para el consumidor, los gastos de transportación que se deriven de su cumplimiento serán
cubiertos por: Leviton S de RL de CV.
3. El tiempo de reemplazo en ningún caso será mayor a 30 días contados a partir de la recepción del producto en cualquiera de los sitios en donde pueda hacerse efectiva la garantía.
4. Cuando se requiera hacer efectiva la garantía mediante el reemplazo del producto, esto se podrá llevar a cabo en: Leviton S de RL de CV.
5. Esta garantía no es válida en los siguientes casos: A) Cuando el producto ha sido utilizado en condiciones distintas a las normales. B) Cuando el producto no ha sido operado de acuerdo
con el instructivo de uso en idioma español proporcionado. C) Cuando el producto ha sido alterado o reparado por personas no autorizadas por Leviton S de
RL de CV.
6. El consumidor podrá solicitar que se haga efectiva la garantía ante la propia casa comercial donde adquirió el producto.
7. En caso de que la presente garantía se extraviara el consumidor puede recurrir a su proveedor para que se le expida otra póliza de garantía previa presentación de la nota de compra o
factura respectiva.
Para una copia de la garantía limitada de este producto visite www.leviton.com
Las patentes que cubren este producto, si las hay, pueden encontrarse en Leviton.com/patents
Para Asistencia Técnica llame al: 1-800-824-3005 (Sólo en EE.UU.) www.leviton.com
© 2019 Leviton Mfg. Co., Inc.
Conducto de 2.5 cm
conducto
de 5 cm
lengüetas
de montaje
desmontable
separadores
para montaje en
superficie
agujeros ciegos
del módulo
eléctrico Leviton
Caja de 71 cm
Caja de 106.6 cm
c. Una a través de la bocallave
para el montaje en superficie.
Las lengüetas pueden retirarse
empujando las lengüetas hacia
adentro antes de la instalación.
4.
Instale la cubierta para pintura utilizando las instrucciones impresas en la
parte externa de la cubierta.
Después de instalar
la mampostería y la
pintura, deseche la
cubierta de la pintura.
DATOS DEL USUARIO
NOMBRE: _____________ DIRECCIÓN: ________
COL: _________________ C.P. ________________
CIUDAD: ___________________________________
ESTADO: ___________________________________
TELÉFONO: ________________________________
DATOS DE LA TIENDA O VENDEDOR
RAZÓN SOCIAL: ________ PRODUCTO: ________
MARCA: _______________ MODELO: __________
NO. DE SERIE: ______________________________
NO. DEL DISTRIBUIDOR:______________________
DIRECCIÓN: ________________________________
COL: _________________ C.P. ________________
CIUDAD: ___________________________________
ESTADO: ___________________________________
TELÉFONO: ________________________________
FECHA DE VENTA: ___________________________
FECHA DE ENTREGA O INSTALACIÓN: __________

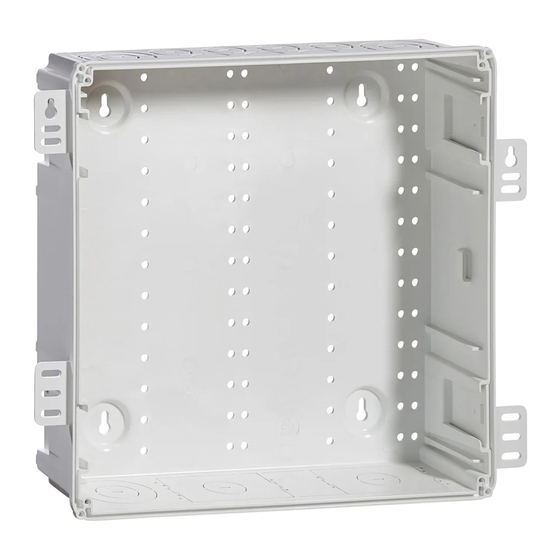

Wireless Enclosure
Cat. Nos. 49605-14E, 49605-14G,
49605-28E, 49605-28G, 49605-42E, 49605-42G
SAFETY INFORMATION
• WARNING: TO AVOID FIRE, SHOCK OR DEATH: TURN OFF POWER at circuit
breaker or fuse and test that the power is off before wiring.
• WARNING: HIGH VOLTAGE MAY BE PRESENT, RISK OF FIRE, SHOCK OR
DEATH. Do not insert fingers or objects through openings.
• WARNING: TO AVOID FIRE SHOCK OR DEATH. Do not touch uninsulated wires
or terminals unless the wiring has been disconnected at the network interface.
• Do not use this product near water, e.g. near a tub, wash basin, kitchen sink or
laundry tub, in a wet basement or near a swimming pool.

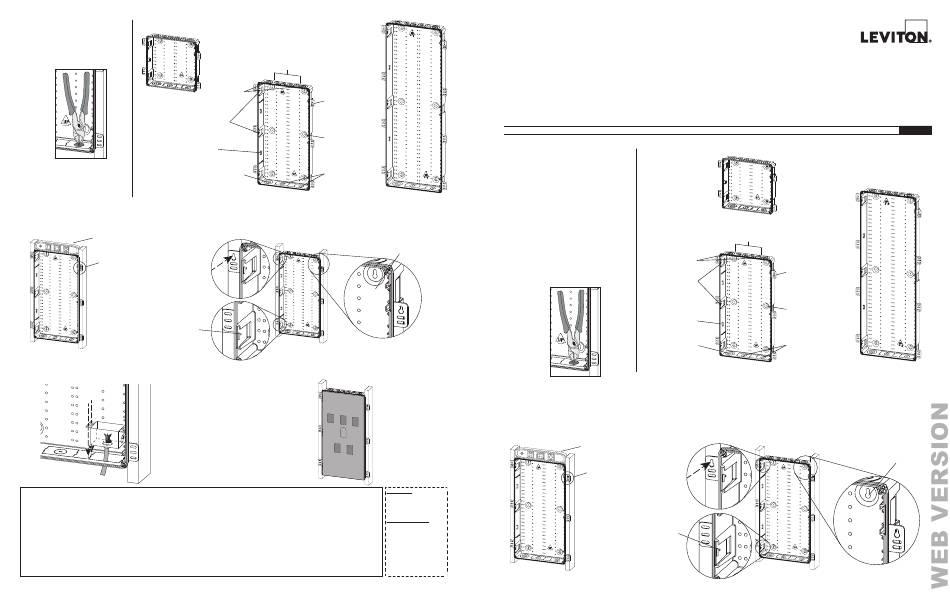

INSTALLATION INSTRUCTIONS
Tools Required Features
• drill
• box cutter
• pliers
• screwdriver
• level
Installation
1. 2 in conduit
Before mounting:
a. Remove knockouts and deburr.
hinge/latch slots
lacing points for
wire bundling
2 in conduit
2.
Choose mounting method and mount.
#8 drywall screw to be used for mounting (Not provided).
NOTE: When stacking multiple enclosures, install bottom enclosure first for easier
installation of tool-free connector tube.
Level a. Attach through
tabs when
mounting to studs.
• Mount with
Use keyhole
one screw.
to level
• Level.
• Drive remaining
screws.
b. Attach through
pilot hole when
flush mounting
or retrofitting.
• Maximum load carrying capacity is 20lbs.
• Any punched openings must be sealed with a suitable plug, and any covers or
panels are to be replaced and secured.
• Investigation of the enclosure system does not include investigation of any
equipment or material contained therein.
• Never install communications wiring or components during a lightning storm.
• SAVE THESE INSTRUCTIONS.
PK-A3286-10-02-0B
ENGLISH
14 in Enclosure
1in conduit
removable
mounting tabs
standoffs for
surface mounting
Leviton power
module knockouts
42 in Enclosure
28 in Enclosure
c. Attach through keyhole
for surface mounting.
Tabs may be removed for
retrofit applications.
