HOMCOM 370-301V70 Assembly Instruction Manual page 25

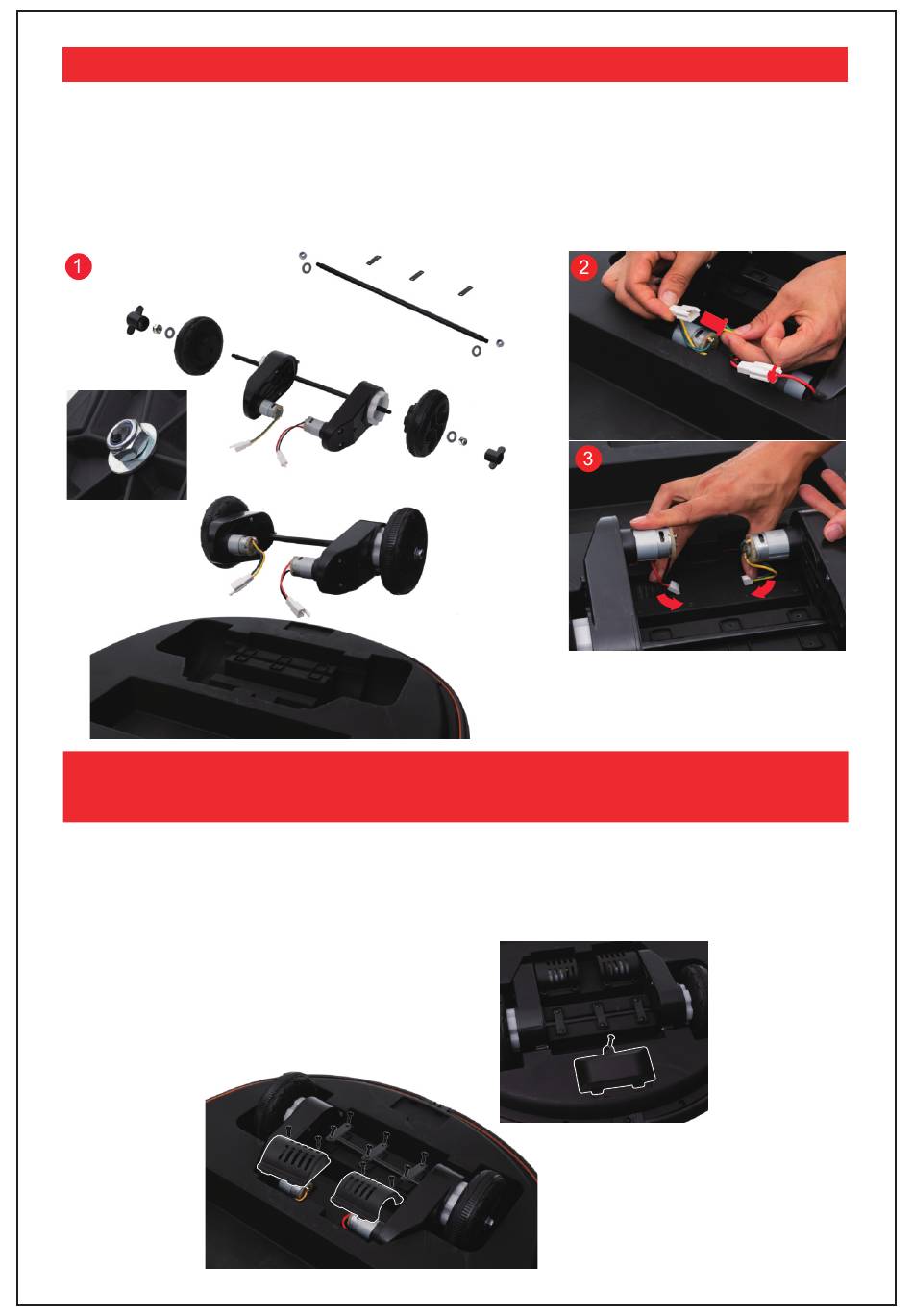

2. Montage des Motors und Antriebsrads
Zuerst die drei Klammern entfernen, mit denen die Hinterachse an der Grundplatte
befestigt ist. Nacheinander den Motor, das Antriebsrad und die Unterlegscheibe auf
beiden Seiten der Hinterachse anbringen. Mit Muttern sichern. Als nächstes werden
die Anschlussklemmen des Motors mit den Anschlusskabeln verbunden und durch die
Kabeldurchführungen in der Grundplatte geführt. Zum Schluss die Hinterachse und
den Motor wieder in die Grundplatte einsetzen.
I
E
3. Druckplatte befestigen, Motorabdeckung,
Druckplatte gemäß Abbildung mit Schrauben M4×12 an der Grundplatte befestigen.
Motorabdeckung mit Schrauben M4×12 gemäß Abbildung an der Grundplatte
befestigen.
Heckteile mit Schrauben M4×12 gemäß Abbildung an der Grundplatte befestigen.
B
E
Heckteile
J J
J
J
I
J
